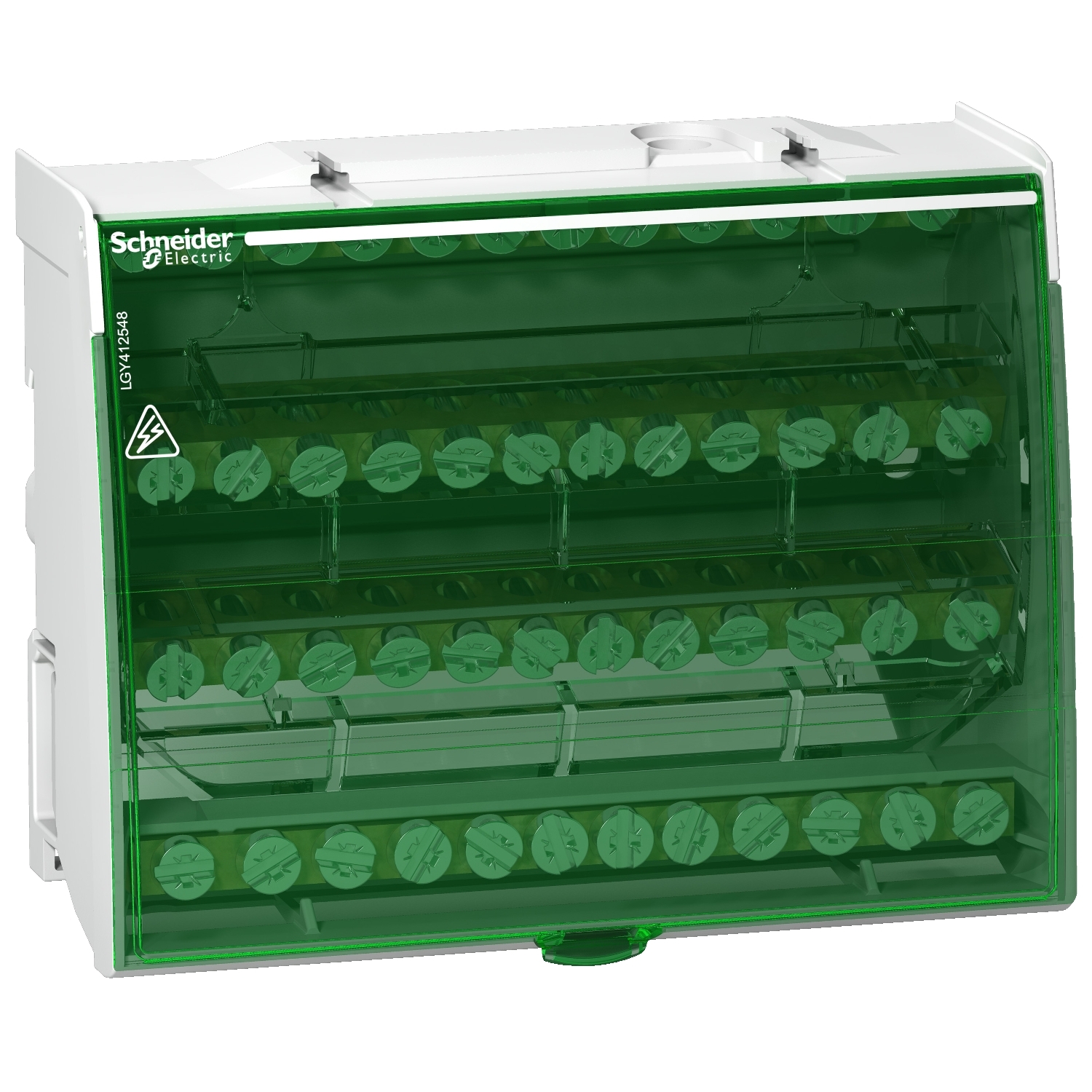

Linergy DS – Répartiteur étagé tétrapolaire – 125A – 4×12 trous
Réf. : LGY412548
206,86 DHS
Description
Schneider Electric propose, parmi sa gamme Linergy, un répartiteur étagé de distribution tétrapolaire de calibre 125 A, pour la gestion de l’alimentation des équipements de vos clients », »Encliquetable sur rail DIN, sa mise en œuvre est simple et rapide », »Le raccordement se fait grâce à ses borniers accessibles derrière un capot de protection translucide, répartissant sur quatre étages les différentes phases et le neutre, chacun ayant 11 terminaisons », »Compact, il s’insère facilement dans l’ensemble d’appareillage et offre la possibilité de voir immédiatement les liaisons avec le circuit par sa façade transparente de couleur verte », »La mise en place et la maintenance des dispositifs d’alimentation de vos clients sont simples & rapides grâce aux appareils et accessoires de la gamme Linergy
Caractéristiques
Principales
| Gamme | Linergy |
|---|---|
| Nom du produit | Linergy DS |
| Type de produit ou équipement | Répartiteur |
Complémentaires
| Support de montage | Rail DIN |
|---|---|
| Compatibilité de gamme | Prisma GPrisma PPrisma PHPrisma PackSpacialKaedraPragmaTeSysComPacT |
| Compatibilité produit | Enveloppes Spacial |
| Description des pôles | 4P |
| Départs du bornier répartiteur | 4 x 12 trous |
| [Ue] tension assignée d'emploi | 230 V CA Ph/N440 V CA Ph/Ph |
| [Ui] tension assignée d'isolement | 500 V CA |
| [Uimp] tension assignée de tenue aux chocs | 8 kV |
| [Ie] courant assigné d'emploi | 125 A à 40 °C |
| [Icw] courant assigné de courte durée admissible | 4,2 kApour 1 s |
| [Ipk] courant assigné de crête admissible | 26 kA |
| Mode de raccordement | Distribution : borne à vis 4 câble(s) 1,5…16 mm² rigideDistribution : borne à vis 4 câble(s) 1,5…10 mm² flexible avec emboutAlimentation : borne à vis 1 câble(s) 10…35 mm² rigideAlimentation : borne à vis 1 câble(s) 4…25 mm² flexible avec emboutDistribution : borne à vis 7 câble(s) 2,5…25 mm² rigideDistribution : borne à vis 7 câble(s) 1,5…16 mm² flexible avec embout |
| Couple de serrage | Distribution: 2 N.m plat screwdriver 7,5 mmDistribution: 2 N.m PZ2 screwdriver 7,5 mmAlimentation: 2,5 N.m plat screwdriver 9 mmAlimentation: 2,5 N.m PZ2 screwdriver 9 mmDistribution: 2 N.m plat screwdriver 6,5 mmDistribution: 2 N.m PZ2 screwdriver 6,5 mm |
| Pas de 9 mm | 14 |
| Hauteur | 100 mm |
| Largeur | 126 mm |
| Profondeur | 50,5 mm |
| Poids Net | 0,386 kg |
| Couleur | Blanc (RAL 9003) |
Environnement
| Degré de pollution | 3 |
|---|---|
| Catégorie de surtension | III |
| Tenue diélectrique | 2500 V |
| Normes | EN/IEC 61439-1EN/IEC 60947-7-1 |
| Température de l'air ambiant en fonctionnement | -25…55 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 5,500 cm |
| Largeur de l'emballage 1 | 10,700 cm |
| Longueur de l'emballage 1 | 13,000 cm |
| Poids de l'emballage (Kg) | 453,000 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 20 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 9,500 kg |
| Type d'emballage 3 | P12 |
| Nb produits dans l'emballage 3 | 160 |
| Hauteur de l'emballage 3 | 45,000 cm |
| Largeur de l'emballage 3 | 80,000 cm |
| Longueur de l'emballage 3 | 120,000 cm |
| Poids de l'emballage 3 | 90,760 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Use Better | |
|---|---|
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Non |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | B7c6f1d6-d622-4f6c-907b-f4c3173076cb |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit sans halogènes |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
