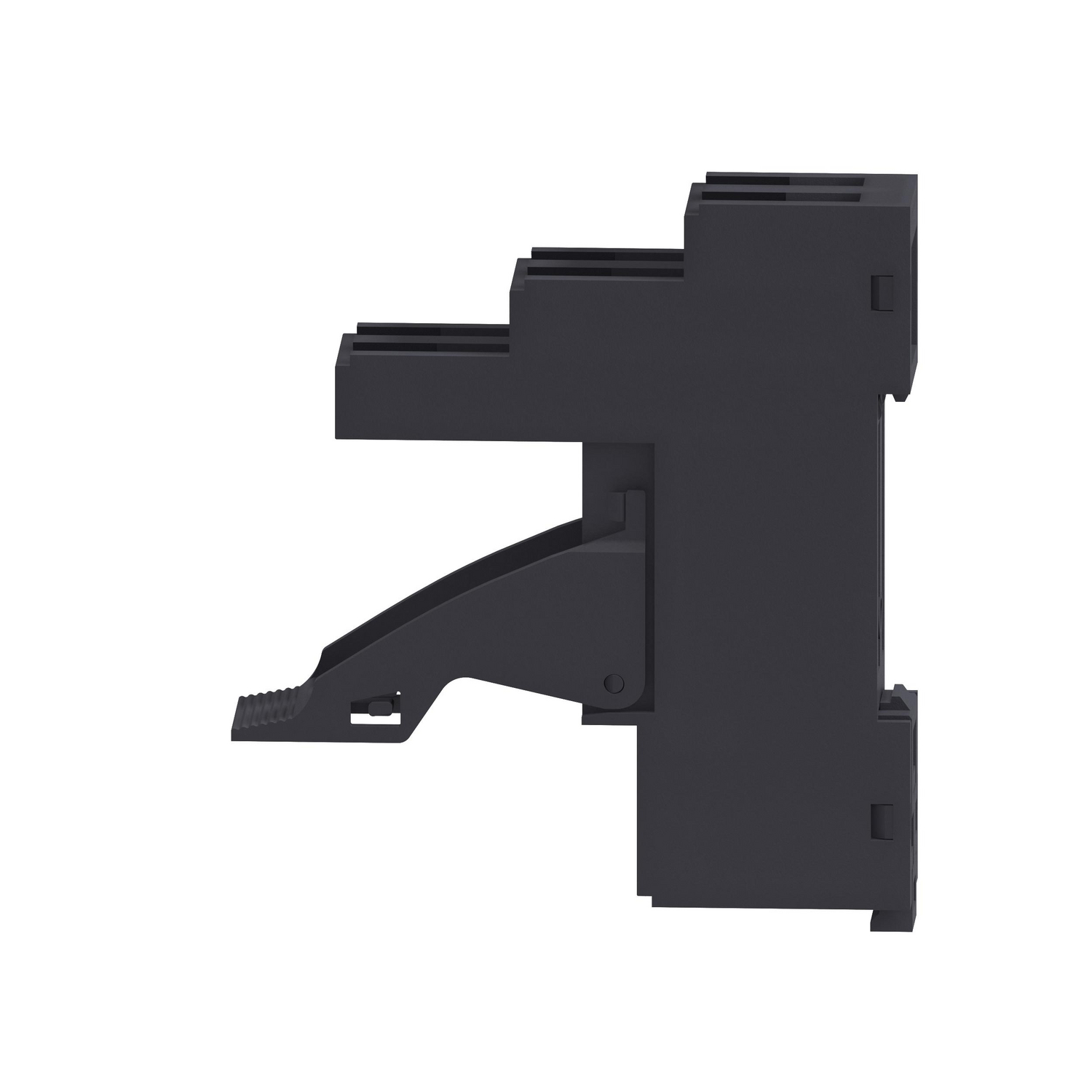

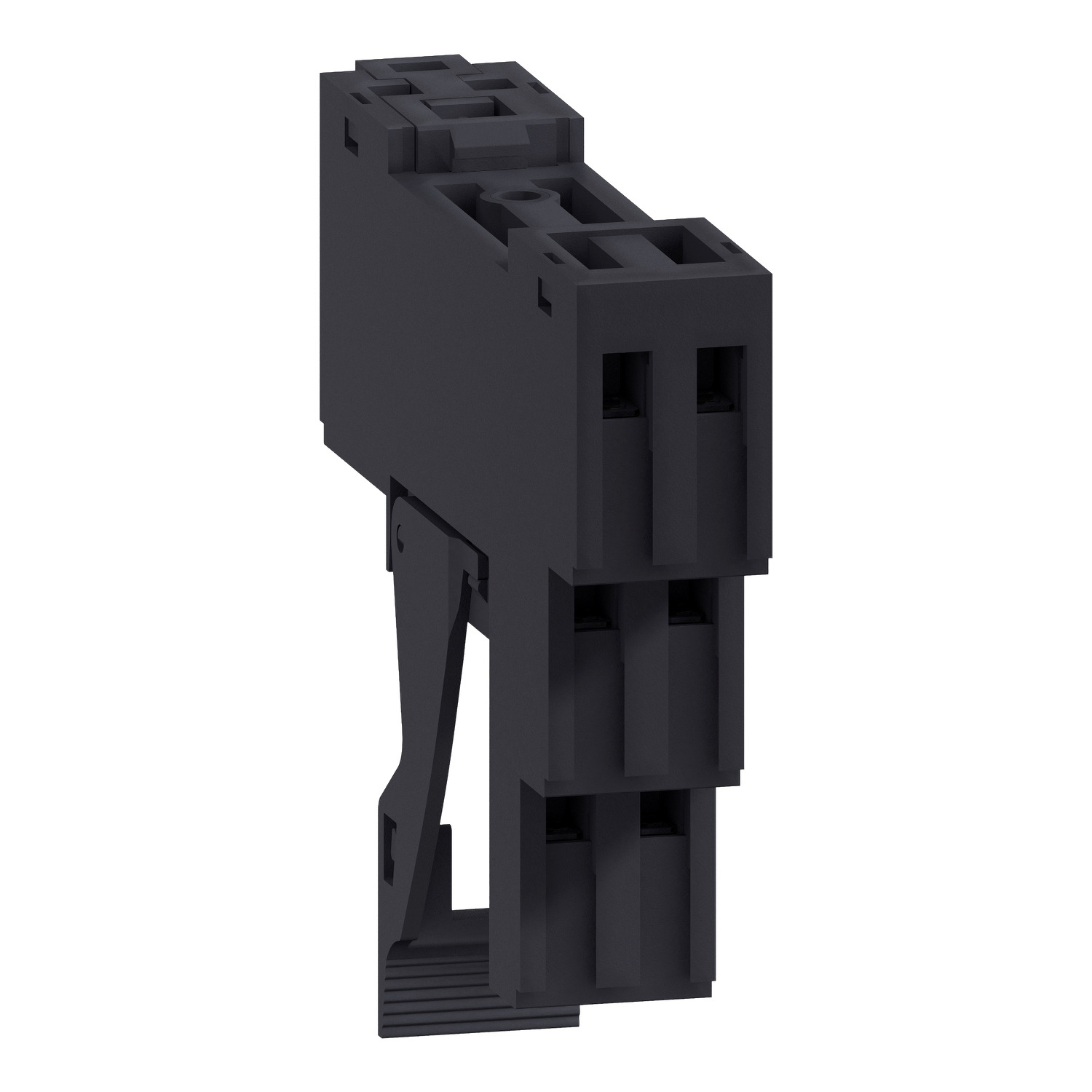

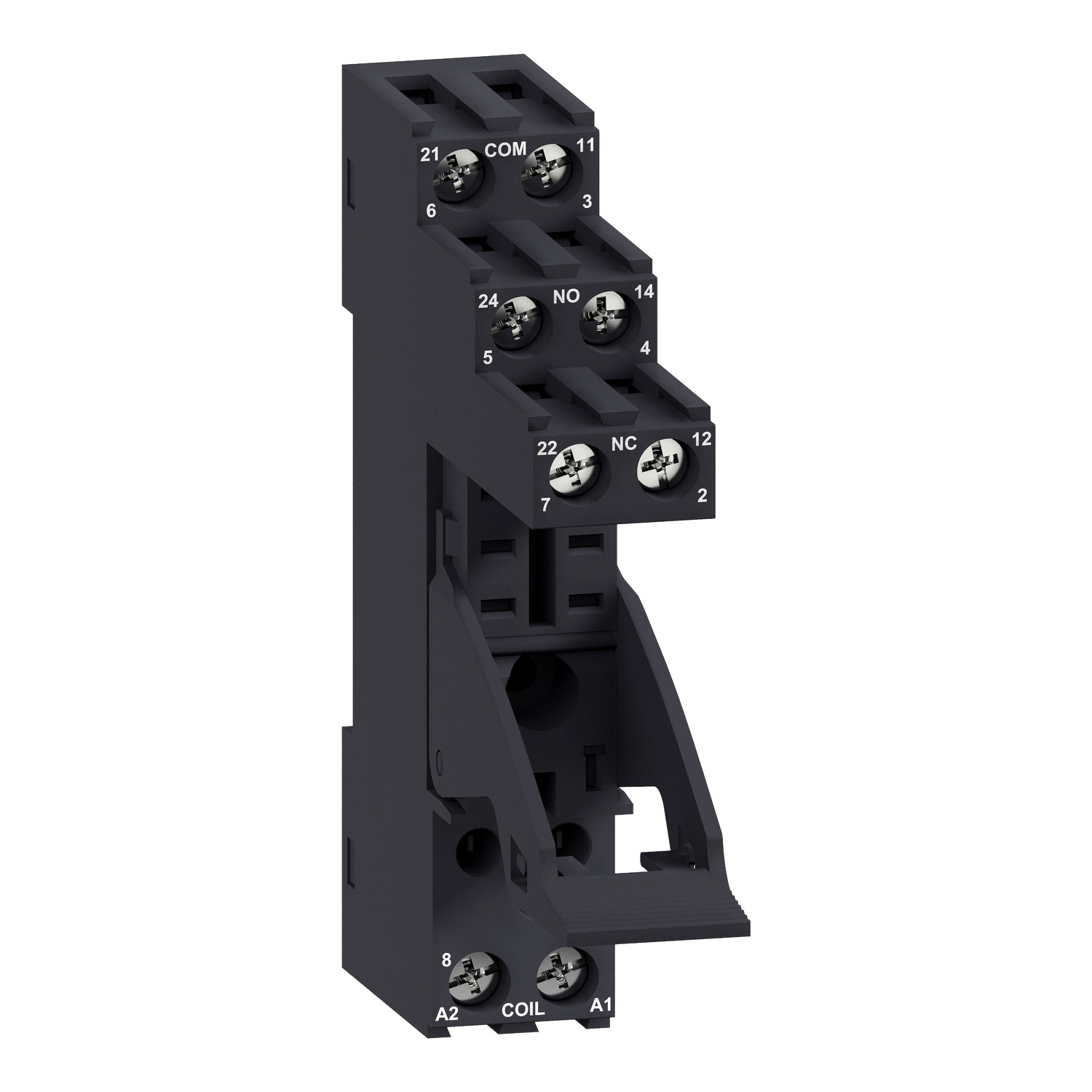

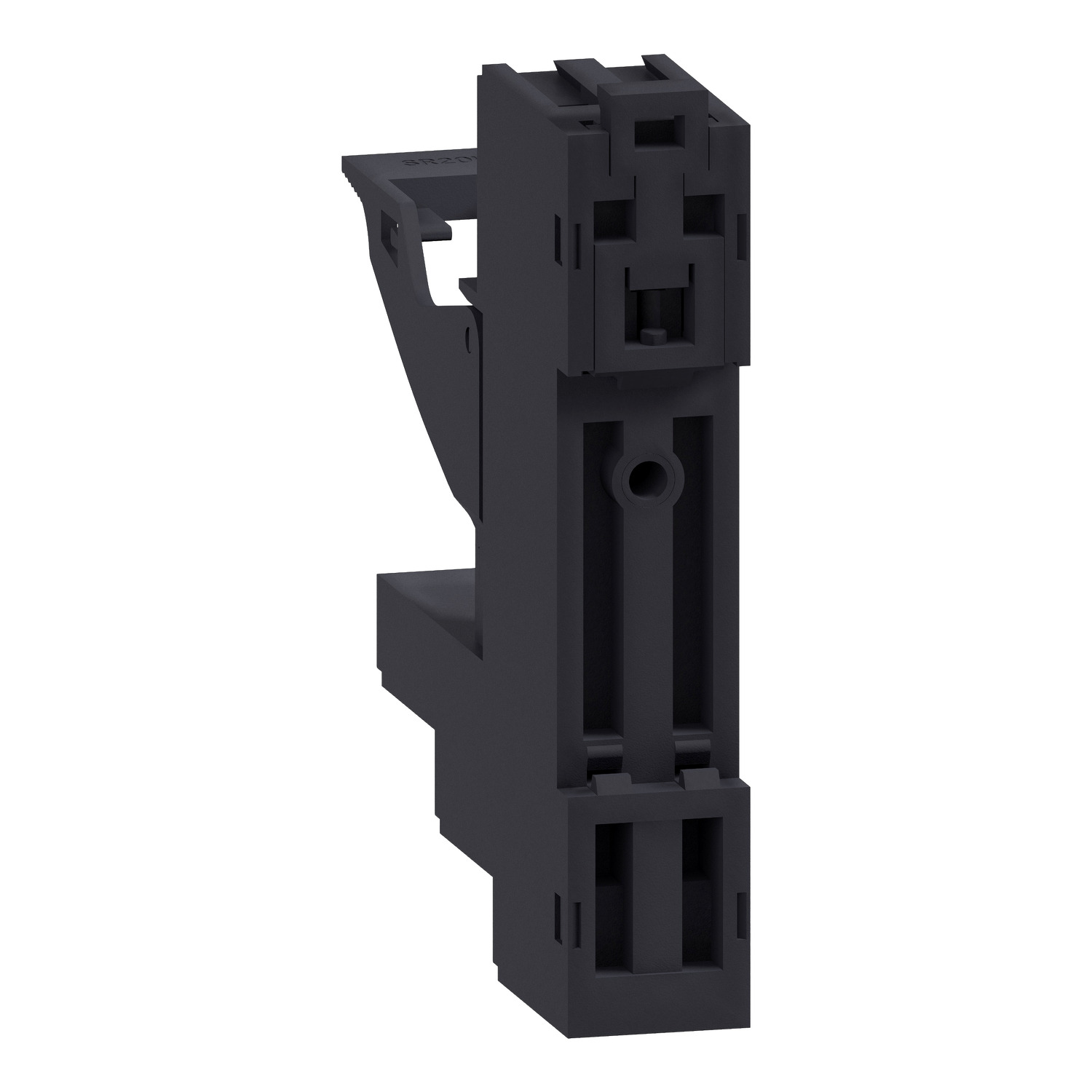

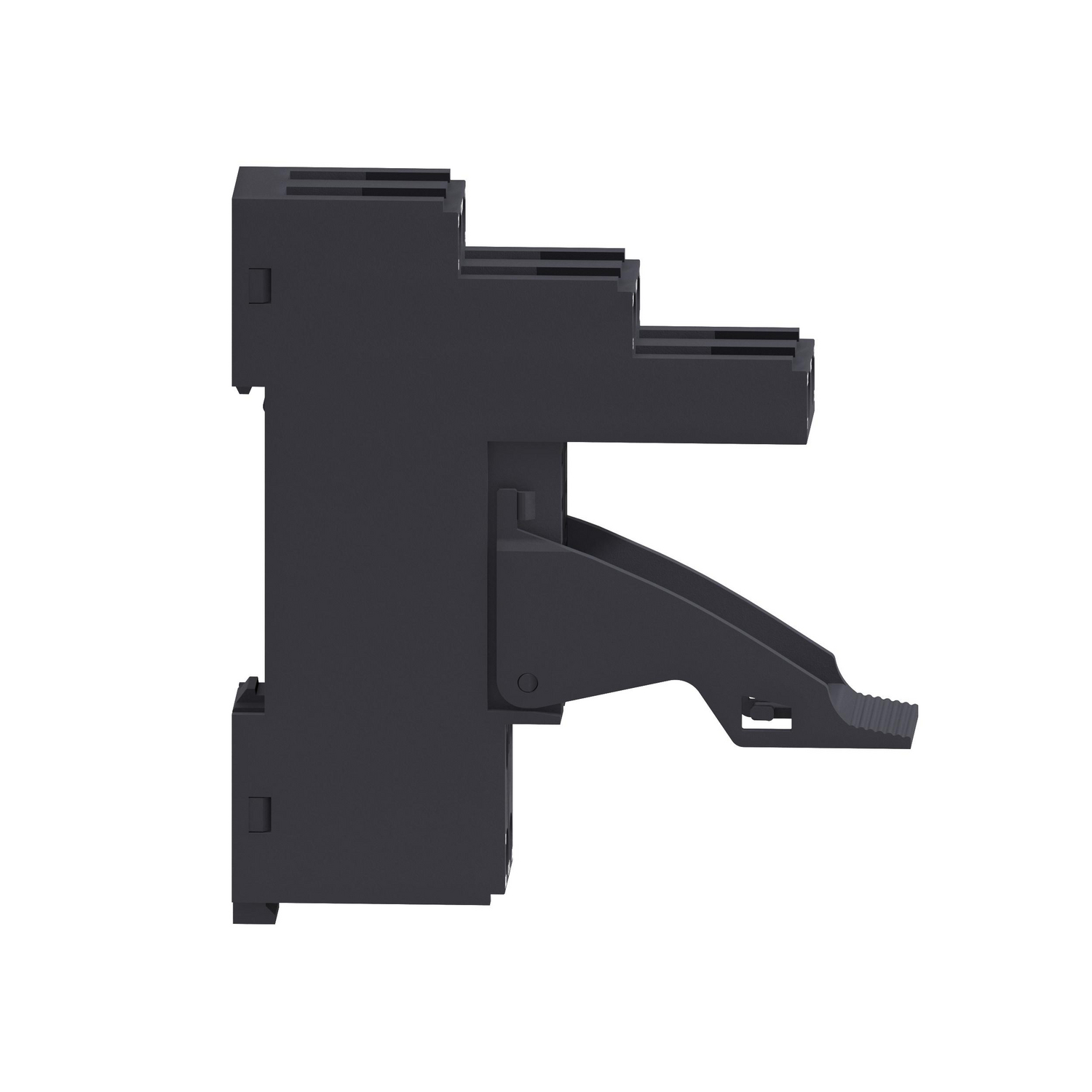

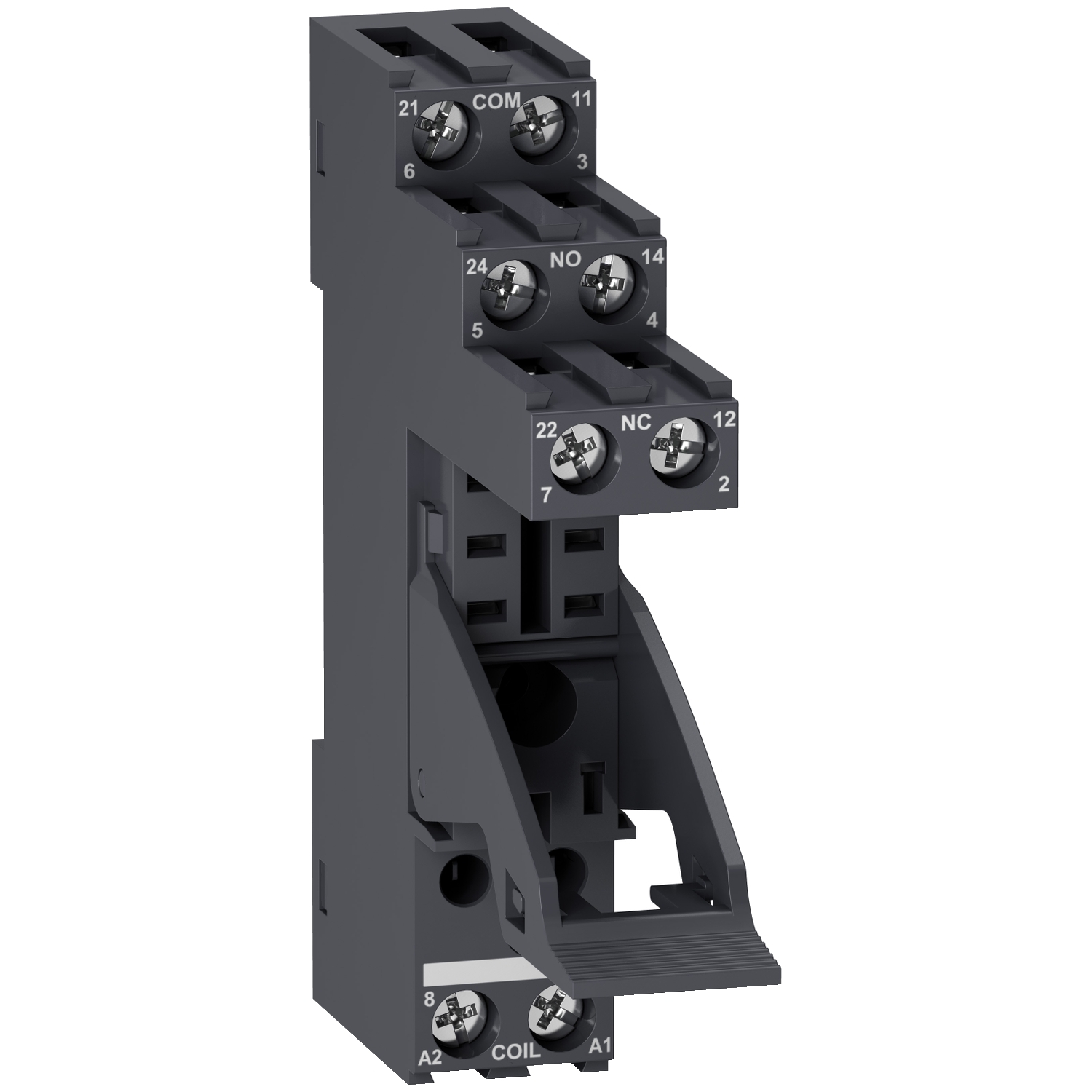

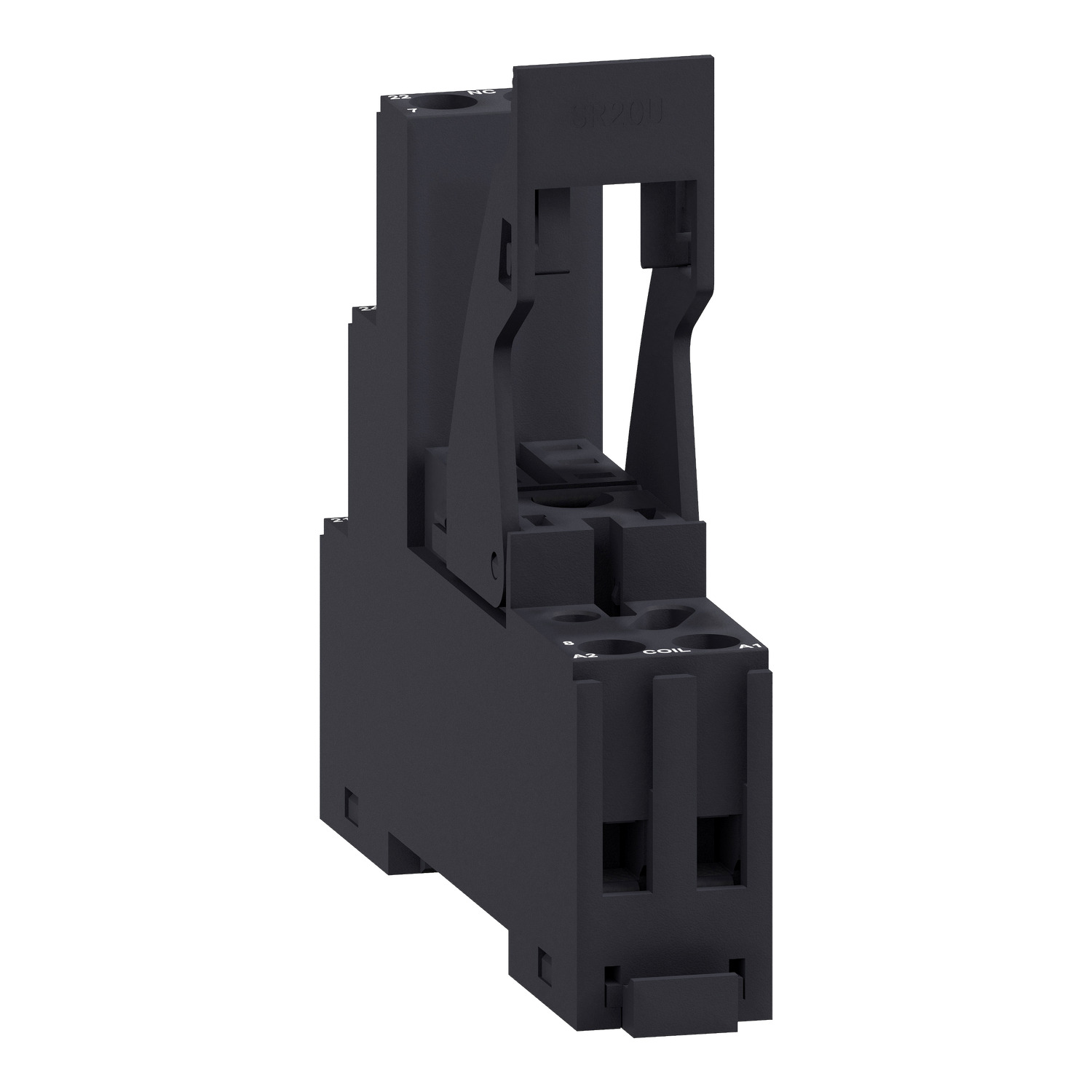

Harmony Relay RXG – embase relais 2OF – contacts séparés – racc bornes à vis
Réf. : RGZE1S48M
22,00 DHS
Description
Cette embase pour relais embrochable est compatible avec l’ensemble des relais RXG Harmony à type de contact 2C/O (DPDT). », »Une technologie d’installation embrochable simple et rapide des relais sans outils.
Caractéristiques
Principales
| Gamme de produit | Harmony Electromechanical Relays |
|---|---|
| Type de produit ou équipement | Prise |
| Compatibilité produit | Relais enfichable RXG avec 2 "O/F" contact |
| Type et composition des contacts | 2 "O/F" |
| [Ui] tension assignée d'isolement | 250 V |
Complémentaires
| [Uimp] tension assignée de tenue aux chocs | 6 kV entre bobine et contact avec isolement renforcé4 kV entre pôles avec isolement de base4 kV entre bornes et rail DIN avec isolement de base |
|---|---|
| [Ue] tension assignée d'emploi | 250 V se conformer à CEI300 V se conformer à UL |
| Tenue diélectrique | 5 kV entre bobine et contact with isolement renforcé3 kV entre pôles with isolement de base3 kV entre bornes and rail DIN with isolement de base |
| Mode de raccordement | Bornes à vis, 1 x 0,34 à 1 x 2,5 mm² (AWG 22...AWG 14) flexible avec emboutBornes à vis, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) flexible avec emboutBornes à vis, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) rigide sans emboutBornes à vis, 1 x 0,5…1 x 2,5 mm² (AWG 20...AWG 14) rigide sans embout |
| Mode de fixation | Vis (panneau)Encliquetable (35 mm DIN rail symmétrique) |
| Longueur de dénudage des fils | 6…7 mm |
| Disposition des contacts | Séparé |
| Type de vis | M3 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Environnement
| Normes | CSA C22.2 No 14CEI 61984UL 508 |
|---|---|
| Certifications du produit | EACCECSAULDNV-GL |
| Température ambiante pour le stockage | -40…85 °C |
| Température de l'air ambiant en fonctionnement | -40…70 °C |
| Degré de protection IP | IP20 |
| Humidité relative | 10…85 % |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 1,600 cm |
| Largeur de l'emballage 1 | 6,800 cm |
| Longueur de l'emballage 1 | 7,900 cm |
| Poids de l'emballage (Kg) | 40,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 8,500 cm |
| Largeur de l'emballage 2 | 8,600 cm |
| Longueur de l'emballage 2 | 16,500 cm |
| Poids de l'emballage 2 | 444,000 g |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 180 |
| Hauteur de l'emballage 3 | 30,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 8,544 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
