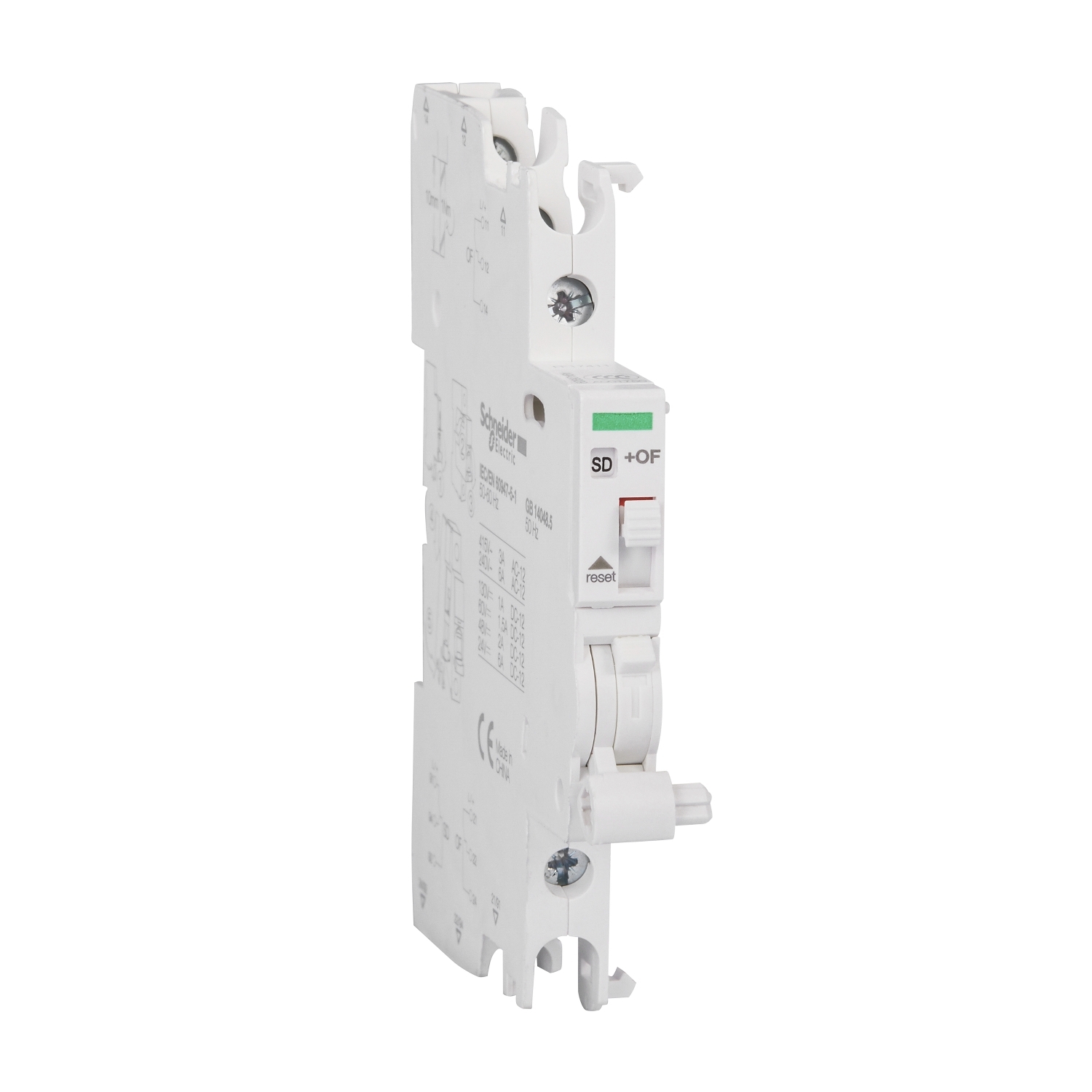

Acti9, iOF/SD+OF double contact OF ou signal-défaut 240…415VCA 24…130VCC
Réf. : A9A26929
193,45 DHS
Description
Schneider Electric propose pour compléter la gamme Acti9 d’appareillages de protection et de commande, un contact double signal défaut + OF », »Ce contact auxiliaire s’installe aux côtés d’un disjoncteur ou d’un interrupteur différentiel et permet un contrôle de la bonne marche du circuit qui lui est relié », »La connexion est assurée grâce à sa borne de tête compatible avec le système de peignes Prodis », »Permettant un contrôle aisé de l’état du circuit, en visualisation directe ou à distance grâce à des options telles que le système Smartlink EL et son interface sur smartphone, il offre une meilleure continuité de service pour l’utilisateur », »Son design très esthétique offre de plus un degré IP20 de résistance aux intrusions solides et liquides », »En conformité avec la norme EN/IE 60947-5-1, il permet une installation dans des ambiances humides ou des environnements chargés en agents agressifs
Caractéristiques
Principales
| Gamme de produit | Acti9 |
|---|---|
| Type de produit ou équipement | Contact double signal défaut ou ouvert/fermé |
| Nom de l'appareil | iOF/SD+OF |
| Composition de contacts de signalisation | 2 "O/F" |
| [In] courant nominal | DC-12 1 A at 130 V, CCDC-12 1,5 A at 60 V, CCDC-12 2 A at 48 V, CCDC-12 6 A at 24 V, CCAC-12 3 A at 415 V, CA 50/60 HzAC-12 6 A at 240 V, CA 50/60 Hz |
| Pas de 9 mm | 1 |
| Normes | EN/IEC 60947-5-1 |
Complémentaires
| Compatibilité de gamme | Acti9 iSW-NAActi9 iC60Acti9 iC65Acti9 iIDActi9 ARAActi9 RCAActi9 iDPN (version Chine)Acti9 iDPN VigiActi9 iC40 |
|---|---|
| [Ui] tension assignée d'isolement | 500 V |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Signalisation locale | Indicateur mécanique |
| Mode d'installation | Fixe |
| Support de montage | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres | Non |
| Hauteur | 90 mm |
| Largeur | 9 mm |
| Profondeur | 73 mm |
| Poids Net | 43 g |
| Couleur | Blanc |
| Mode de raccordement | Borniers à vis-étrier (haut et bas) 2 câble(s) 2,5 mm² - rigideBorniers à vis-étrier (haut et bas) 2 câble(s) 1,5 mm² - flexible avec emboutBorniers à vis-étrier (haut et bas) 1 câble(s) 0,5…2,5 mm² - flexibleBorniers à vis-étrier (haut et bas) 1 câble(s) 1…4 mm² - rigide |
| Longueur de dénudage des fils | 10 mm |
| Couple de serrage | 1 N.m |
Environnement
| Tropicalisation | 2 se conformer à EN/IEC 60947-5-1 |
|---|---|
| Température de l'air ambiant en fonctionnement | -35…70 °C |
| Température ambiante pour le stockage | -40…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 7,5 cm |
| Largeur de l'emballage 1 | 2,4 cm |
| Longueur de l'emballage 1 | 9,2 cm |
| Poids de l'emballage (Kg) | 50 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 12 |
| Hauteur de l'emballage 2 | 8,5 cm |
| Largeur de l'emballage 2 | 10 cm |
| Longueur de l'emballage 2 | 27 cm |
| Poids de l'emballage 2 | 693 g |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 120 |
| Hauteur de l'emballage 3 | 30 cm |
| Largeur de l'emballage 3 | 30 cm |
| Longueur de l'emballage 3 | 40 cm |
| Poids de l'emballage 3 | 7,6 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 9da5f8d9-d60f-424a-bb30-a856a097686c |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
