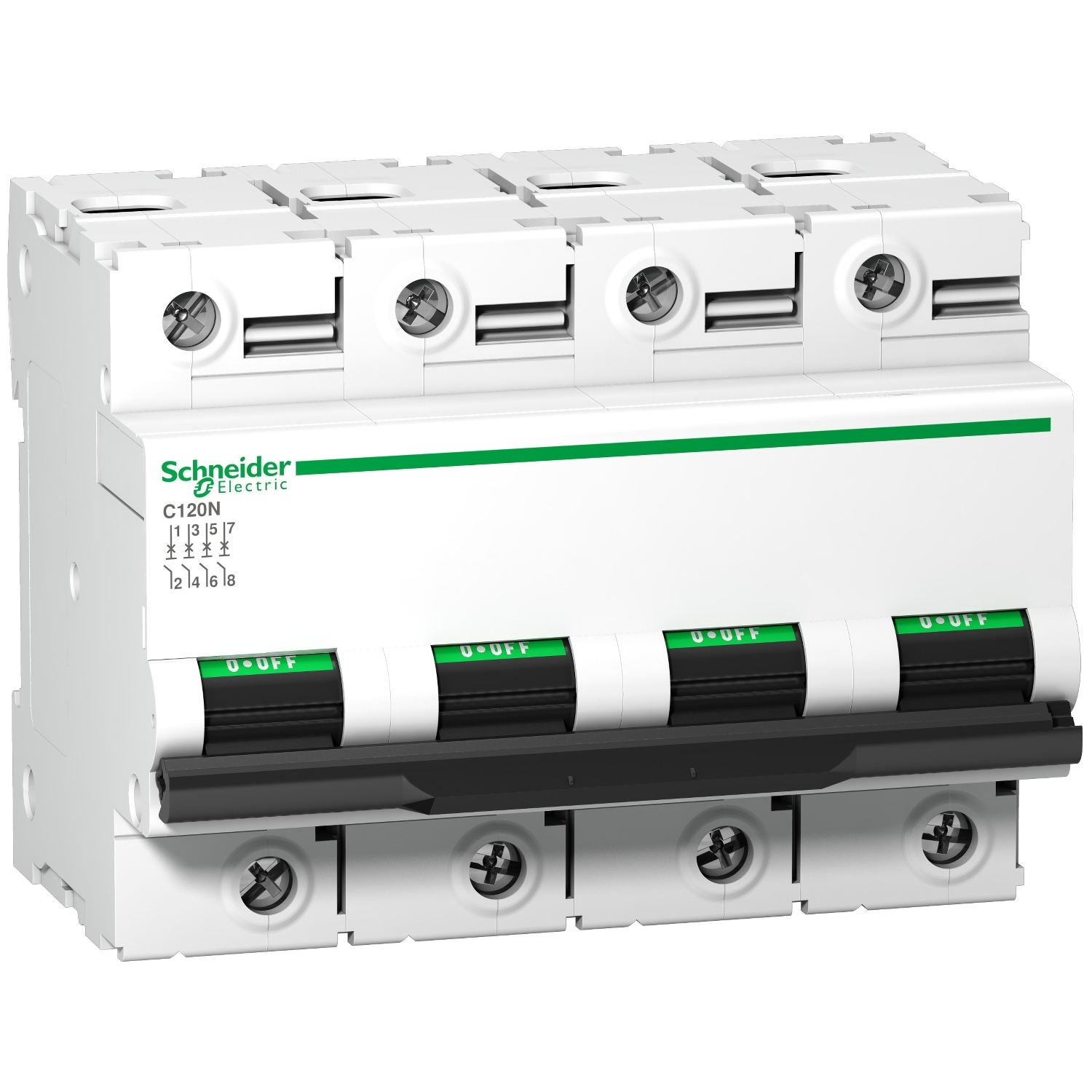

C120N 4P 80A C 10000A 415 V DISJONCTEUR M
Réf. : A9N18372
1549,25 DHS
Caractéristiques
Principales
| Gamme | Acti9 |
|---|---|
| Nom du produit | Acti9 C120 |
| Type de produit ou équipement | Disjoncteur miniature |
| Nom de l'appareil | C120N |
| Application de l'appareil | Distribution |
| Description des pôles | 4P |
| Nombre de pôles protégés | 4 |
| [In] courant nominal | 80 A à 30 °C |
| Type de réseau | CA |
| Technologie du déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 10000 A Icn à 400 V CA 50/60 Hz conforme à EN/IEC 60898-16 kA Icu à 440 V CA 50/60 Hz conforme à EN/IEC 60947-220 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/IEC 60947-210 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/IEC 60947-210 kA Icu à<= 500 V CC conforme à EN/IEC 60947-2 |
| Aptitude au sectionnement | Oui conforme à CEI 60947-2 |
| Normes | EN/IEC 60898-1EN/IEC 60947-2 |
| Certifications du produit | EAC |
Complémentaires
| Fréquence du réseau | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 380...415 V CA 50/60 Hz<= 500 V CC220...240 V CA 50/60 Hz440 V CA 50/60 Hz230...400 V CA 50/60 Hz |
| Limite de déclenchement magnétique | 5...10 x In |
| [Ics] pouvoir assigné de coupure de service | 7500 A 75 % se conformer à EN/IEC 60898-1 - 400 V CA 50/60 Hz4,5 kA 75 % se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz7,5 kA 75 % se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz15 kA 75 % se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz10 kA 100 % se conformer à EN/IEC 60947-2 -<= 500 V CC |
| Classe de limitation | 3 se conformer à EN/IEC 60947-2 |
| [Ui] tension assignée d'isolement | 500 V CA 50/60 Hz se conformer à EN/IEC 60947-2 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV conforme à EN/IEC 60947-2 |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Signalisation locale | Indication ON/OFF |
| Mode d'installation | Encliquetable |
| Support de montage | 35 mm DIN rail symmétrique |
| Compatibilité des répartiteur, peigne, jeu de barres | OUI |
| Pas de 9 mm | 12 |
| Hauteur | 81 mm |
| Profondeur | 73 mm |
| Largeur | 108 mm |
| Poids Net | 0,82 kg |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | 5000 cycle conforme à CEI 60947-2 |
| Description des options de verrouillage | Poignée scellable avec diamètre câble 0,7mm en position OFF ou ON |
| Mode de raccordement | Borne du type à cage1…50 mm² rigideBorne du type à cage1,5…35 mm² flexible |
| Longueur de dénudage des fils | 15 mm |
| Couple de serrage | 3,5 N.m |
| Protection différentielle | Bloc séparé |
Environnement
| Degré de protection IP | IP20 se conformer à CEI 60529 |
|---|---|
| Degré de pollution | 3 se conformer à CEI 60947-2 |
| Catégorie de surtension | IV |
| Tropicalisation | 2 se conformer à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Altitude de fonctionnement | 2000 m |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Température ambiante pour le stockage | -40…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 7,500 cm |
| Largeur de l'emballage 1 | 8,700 cm |
| Longueur de l'emballage 1 | 10,800 cm |
| Poids de l'emballage (Kg) | 775,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 3 |
| Hauteur de l'emballage 2 | 8,500 cm |
| Largeur de l'emballage 2 | 9,900 cm |
| Longueur de l'emballage 2 | 33,200 cm |
| Poids de l'emballage 2 | 2,392 kg |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 18 |
| Hauteur de l'emballage 3 | 30,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 14,853 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 59 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Non |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | Ab76a2c8-39ad-4485-a07c-19f81f42d0a0 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Product contains halogen above thresholds |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
