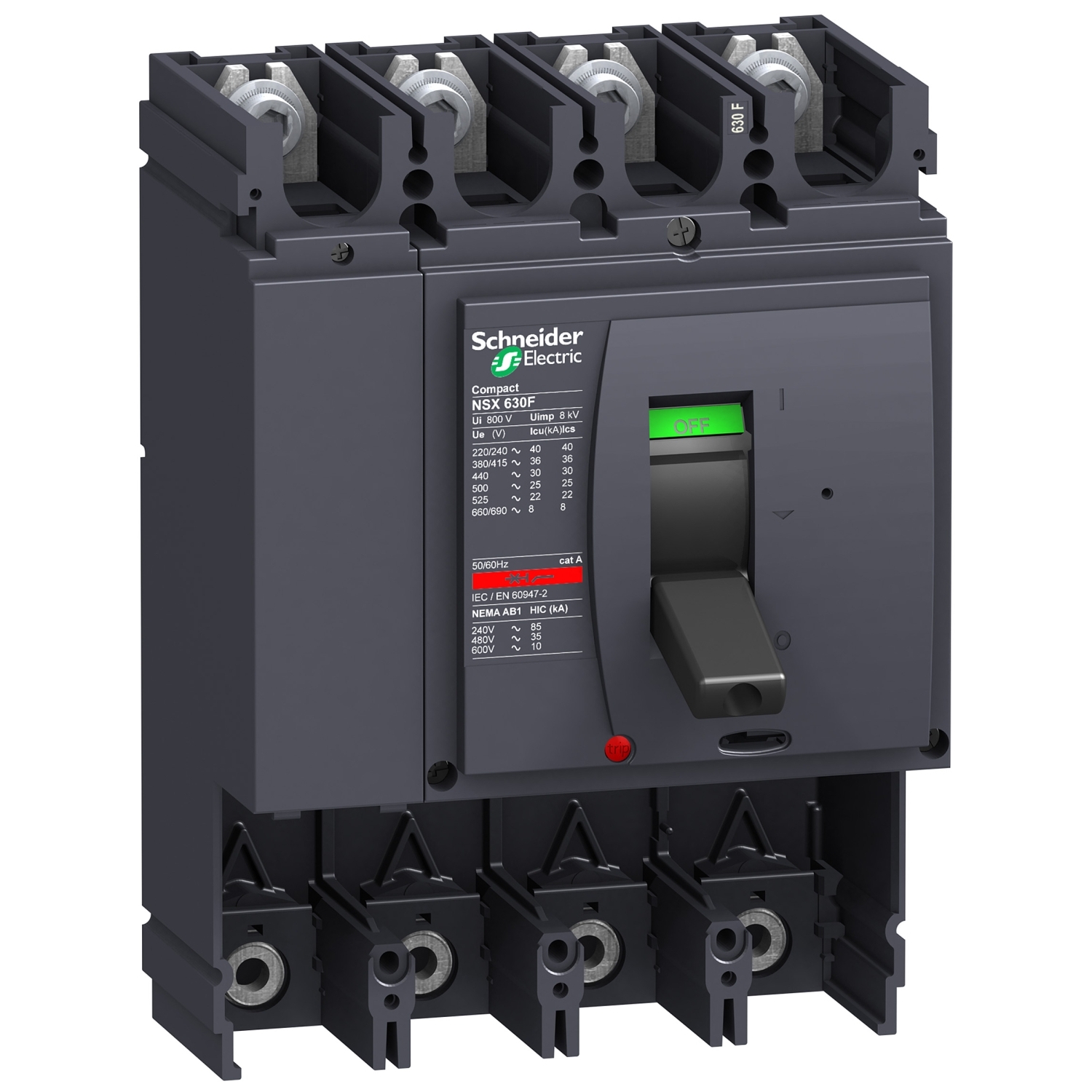

Compact NSX630F – disjoncteur – 630A – 4P – sans déclencheur
Réf. : LV432815
0,00 DHS
Caractéristiques
Principales
| Gamme | ComPacT |
|---|---|
| Gamme de produit | ComPacT NSX400...630 |
| Nom de l'appareil | NSX630F |
| Type de produit ou équipement | Format de base |
| Application de l'appareil | Distribution |
| Nom de disjoncteur | ComPacT NSX630F |
| Nombre de pôles | 4P |
| Position neutre | Gauche |
| [In] courant nominal | 630 A à 40 °C |
| [Ue] tension assignée d'emploi | 690 V CA 50/60 Hz |
| Type de réseau | CA |
| Fréquence du réseau | 50/60 Hz |
| Aptitude au sectionnement | Oui conforme à EN/IEC 60947-2 |
| Catégorie d'emploi | Catégorie A |
| Pouvoir de coupure ultime en court-circuit [Icu] | 85 kA à 240 V CA 50/60 Hz conforme à UL 50825 kA Icu à 500 V CA 50/60 Hz conforme à CEI 60947-236 kA Icu à 380/415 V CA 50/60 Hz conforme à CEI 60947-210 kA Icu à 660/690 V CA 50/60 Hz conforme à CEI 60947-240 kA Icu à 220/240 V CA 50/60 Hz conforme à CEI 60947-235 kA à 480 V CA 50/60 Hz conforme à UL 50820 kA à 600 V CA 50/60 Hz conforme à UL 50820 kA Icu à 525 V CA 50/60 Hz conforme à CEI 60947-230 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-2 |
| Niveau de performance | F 36 kA 415 V CA |
| Type de commande | Par maneton |
| Mode d'installation | Fixe |
Complémentaires
| [Ui] tension assignée d'isolement | 800 V CA 50/60 Hz conforme à CEI 60947-2 |
|---|---|
| [Uimp] tension assignée de tenue aux chocs | 8 kV conforme à CEI 60947-2 |
| Pouvoir de coupure nominal en court-circuit de service [Ics] | 36 kA à 380/415 V CA 50/60 Hz conforme à CEI 60947-210 kA à 660/690 V CA 50/60 Hz conforme à CEI 60947-240 kA à 220/240 V CA 50/60 Hz conforme à CEI 60947-210 kA à 525 V CA 50/60 Hz conforme à CEI 60947-225 kA à 500 V CA 50/60 Hz conforme à CEI 60947-230 kA à 440 V CA 50/60 Hz conforme à CEI 60947-2 |
| Durée de vie mécanique | 15000 cycle conforme à CEI 60947-2 |
| Durée de vie électrique | 6000 cycle 690 V CA 50/60 Hz In/2 conforme à CEI 60947-22000 cycle 690 V CA 50/60 Hz In conforme à CEI 60947-24000 cycle 440 V CA 50/60 Hz In conforme à CEI 60947-28000 cycle 440 V CA 50/60 Hz In/2 conforme à CEI 60947-2 |
| Support de montage | Plaque arrière |
| Raccordement amont | Avant |
| Raccordement aval | Avant |
| "Pas" de raccordement | 45 mm |
| Type de protection | Sans protection |
| Largeur (W) | 185 mm |
| Hauteur (H) | 255 mm |
| Profondeur (P) | 110 mm |
Environnement
| Normes | EN/IEC 60947-2UL 508 |
|---|---|
| Certifications du produit | CSAUL |
| Degré de pollution | 3 se conformer à CEI 60664-1 |
| Degré de protection IP | IP40 se conformer à CEI 60529 |
| Tenue aux chocs IK | IK07 se conformer à CEI 62262 |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Température ambiante pour le stockage | -50…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 15,000 cm |
| Largeur de l'emballage 1 | 20,500 cm |
| Longueur de l'emballage 1 | 28,500 cm |
| Poids de l'emballage (Kg) | 5,980 kg |
| Type d'emballage 2 | P12 |
| Nb produits dans l'emballage 2 | 28 |
| Hauteur de l'emballage 2 | 43,000 cm |
| Largeur de l'emballage 2 | 80,000 cm |
| Longueur de l'emballage 2 | 120,000 cm |
| Poids de l'emballage 2 | 179,440 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1625 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
