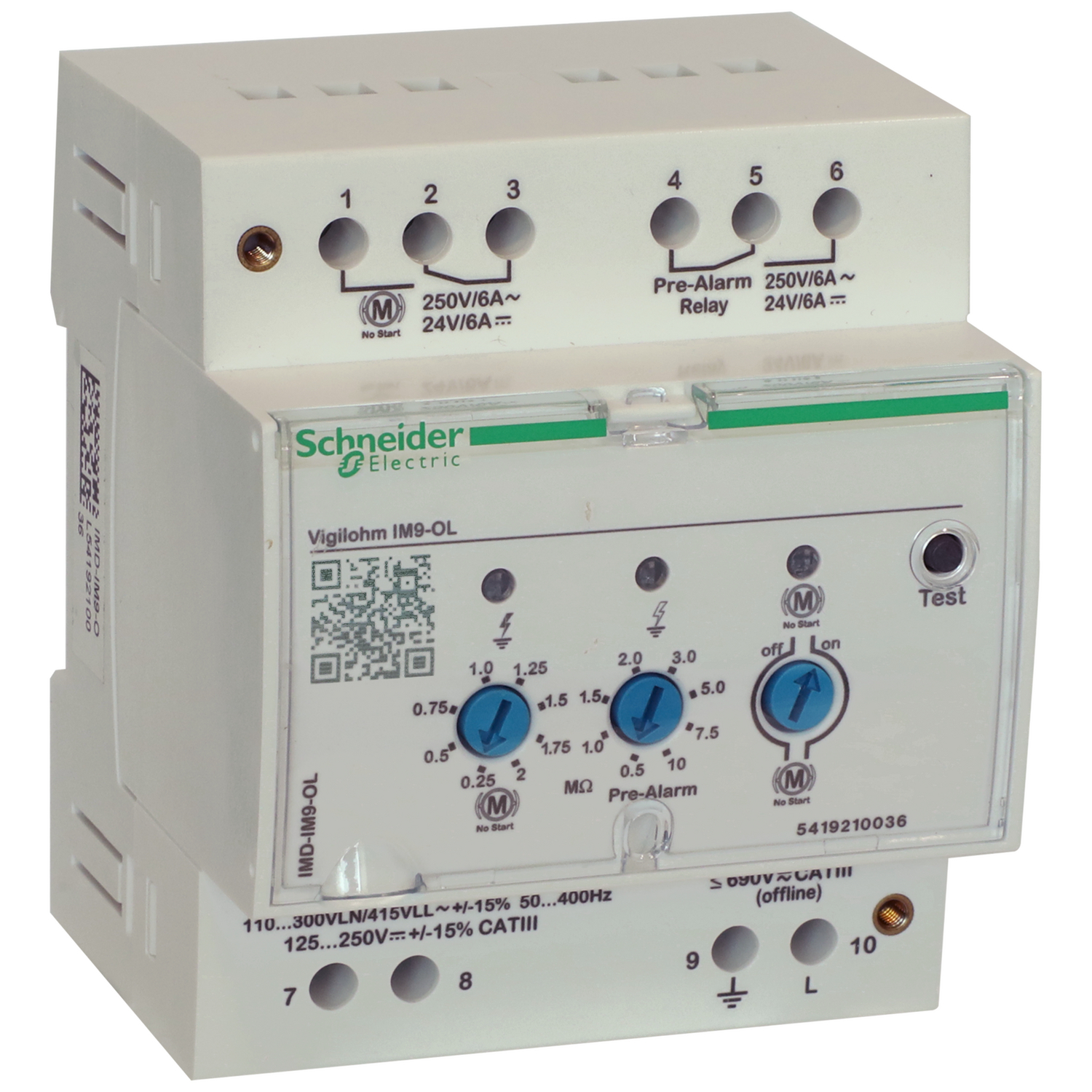

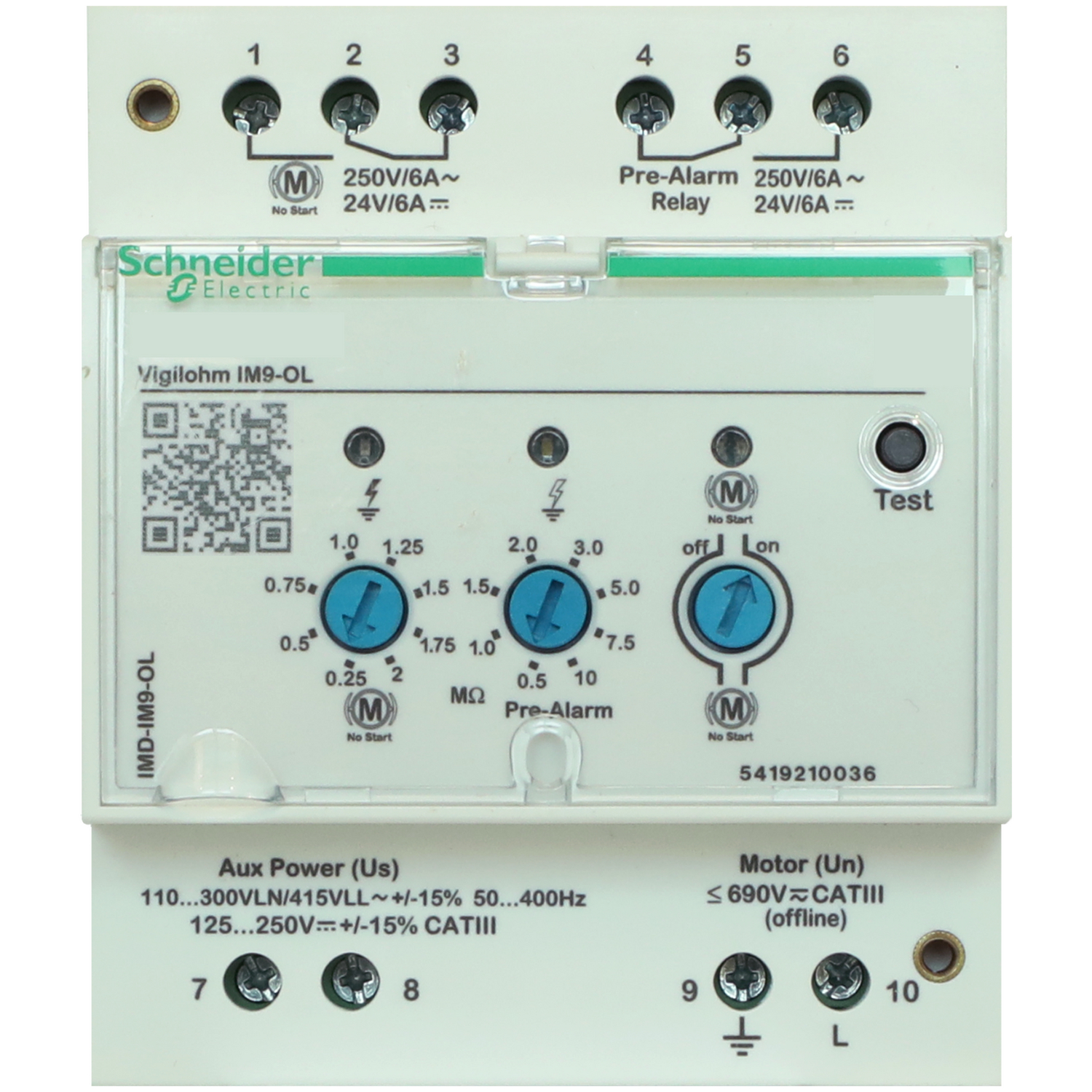

IM9-OL – Vigilohm – contrôleur permanent d’isolement – petit réseau moteur hors tension
Réf. : IMD-IM9-OL
1973,65 DHS
Description
Cet appareil fait partie de la gamme Vigilohm conçue pour surveiller les réseaux électriques non mis à la terre / IT, conformément aux normes d’installation et de produits. », »Conformément aux normes, il est recommandé d’équiper vos systèmes de dispositifs de surveillance d’isolement (IMD). », »Cet dispositif de contrôle d’isolement est dédié à la surveillance des charges hors ligne et moteurs hors connexion. », »Il mesure la résistance d’isolement de la charge en injectant un courant continu entre le réseau et la terre. », »La configuration sera définie en fonction de la charge. Les paramètres sont disponibles à l’avant de l’appareil. », »Les réglages sont les seuils d’alarme et de pré-alarme, et le réglage pour démarrer ou non le moteur. », »Il est équipé d’un auto-test manuel. », »Si la résistance d’isolement du système chute en dessous du seuil défini, ce qui signifie qu’un défaut à la terre s’est produit, une alarme est déclenchée via le relais de sortie IMD. », »Une fois qu’aucun défaut n’est surveillé, l’alarme est effacée, le relais d’alarme revient à la normale. », »Ce produit peut être installé sur un rail DIN. », »Ce produit peut être installé sur un rail DIN.
Caractéristiques
Principales
| Gamme | Vigilohm |
|---|---|
| Nom de l'appareil | IM9-OL |
| Type de produit ou équipement | Dispositif de contrôle d'isolement |
| Schéma de liaison à la terre | TTTN-SIT |
| Application | Moteur hors connexion |
| Type de circuit électrique | Offline device |
| Type of network | 1P + N3P3P + N |
Complémentaires
| Tension du réseau | 0…690 V - CA à 45…440 Hz (appareil connecté au neutre) |
|---|---|
| Type de mesure | Résistance d'isolement du stator, plage : 250 kOhm...10 MOhm, précision : +/- 15 % |
| Temps de filtrage configurable | 2 s |
| Temps de réponse | 2 s 100 % |
| Réglage du seuil | Pré-alarme: 0,5…10 MOhmAlarme: 0,25…2 MOhm |
| Temps de réponse | <= 2 s |
| [Us] tension d'alimentation | 110...415 V CA 50/60/400 Hz tolérance : +/- 15 %125...250 V CC tolérance : +/- 15 % |
| Puissance consommée en VA | 7 VA |
| Puissance consommée en W | 3 W |
| Protection contre les surintensités | 1 A |
| Fonction test | Manuel |
| Communication of data | HMI: rapports de test |
| Contact de sortie | 1 F/O standard1 F/O sans défaillance |
| Capacité de coupure | 250 V - CA à 6 A12...24 V - CC à 6 A |
| Protocole de port de communication | - |
| Type d'afficheur | Sans afficheur |
| Mode d'installation | Encliquetable (rail DIN)Encastré (panneau) |
| Position de montage | HorizontalVerticale |
| Mode de raccordement | Borne du type à cage0,2…2,5 mm² |
| Matière | Thermoplastique |
| catégorie de surtension | III |
| Poids Net | 0,2 kg |
| Dimensions de la découpe | 66 x 72,5 mm |
| Hauteur | 90 mm |
| Largeur | 71 mm |
| Profondeur | 67,5 mm |
Environnement
| Degré de protection IP | Boîtier: IP20Face avant: IP40 |
|---|---|
| Caractéristique d'environnement | Exposition à la chaleur humide hors service se conformer à CEI 60068-2-30Exposition à la chaleur humide en service se conformer à CEI 60068-2-56Brouillard salin se conformer à CEI 60068-2-521K22 se conformer à CEI 60721-32K11 se conformer à IEC 60721-3-23K24 se conformer à CEI 60721-3-3 |
| Altitude de fonctionnement | <= 4000 m |
| Degré de pollution | 2 |
| Humidité relative | 0…92 % |
| Type d'installation | Intérieure |
| Normes | CEI 61557-8UL 61010-1CEI 61010-1CEI 61326-2-4 |
| Certifications du produit | EACDNVCERCM |
| Marine certifications | TAE00001HB ( expiry on 2029-09-22 )MRE0000016 ( expiry on 2027-07-05 ) |
| Température de l'air ambiant en fonctionnement | -25…55 °C |
| Température ambiante pour le stockage | -40…70 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 8,000 cm |
| Largeur de l'emballage 1 | 8,500 cm |
| Longueur de l'emballage 1 | 9,500 cm |
| Poids de l'emballage (Kg) | 222,000 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 36 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 8,442 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 167 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | D345d44d-3c09-48d6-ae43-5ec47f0bd20f |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
