Cet appareil fait partie de la gamme Vigilohm conçue pour surveiller les réseaux électriques non mis à la terre / IT, conformément aux normes d’installation et de produits. », »Conformément aux normes, il est recommandé d’équiper vos systèmes de dispositifs de surveillance d’isolement (IMD). », »Cet dispositif de contrôle d’isolement est dédié à la surveillance des systèmes en CA, CC et CA/CC avec de grands réseaux fortement perturbés. », »Il mesure la résistance d’isolement du système en injectant un courant alternatif basse fréquence entre le réseau et la terre. », »La configuration sera définie en fonction de l’installation. Les paramètres sont disponibles sur la face avant de l’appareil, via l’écran IHM ou depuis le port de communication. », »Les paramètres sont liés au type de réseau, aux seuils d’alarme et de pré-alarme, au délai d’alarme de 0 à 7200 secondes, et d’autres sont disponibles. », »Il surveille les réseaux jusqu’à 830V CA lorsqu’il est connecté au neutre, 480V lorsqu’il est connecté à la ligne et 480V CC, avec un maximum de 500 microfarads. », »L’écran noir et blanc peut afficher la résistance d’isolement de 10 ohms à 10 mégohms, la capacité et les défauts temporaires. », »Le test automatique démarre automatiquement toutes les 5 heures et à la demande. », »Si la résistance d’isolement du système chute en dessous du seuil défini, ce qui signifie qu’un défaut à la terre s’est produit, une alarme est déclenchée via le relais de sortie IMD. », »Une fois qu’aucun défaut n’est surveillé, l’alarme est effacée, le relais d’alarme revient à la normale. », »L’appareil peut être alimenté par une source 110V CA à 440V CA ou 110V CC à 440V CC, le tout avec une tolérance de plus ou moins 15%. », »Ce produit peut être installé sur un rail DIN. », »Ce produit peut être installé sur un rail DIN. », »Le dispositif de surveillance est équipé d’un port de communication RS485, protocole Modbus.

Principales

Gamme	Vigilohm

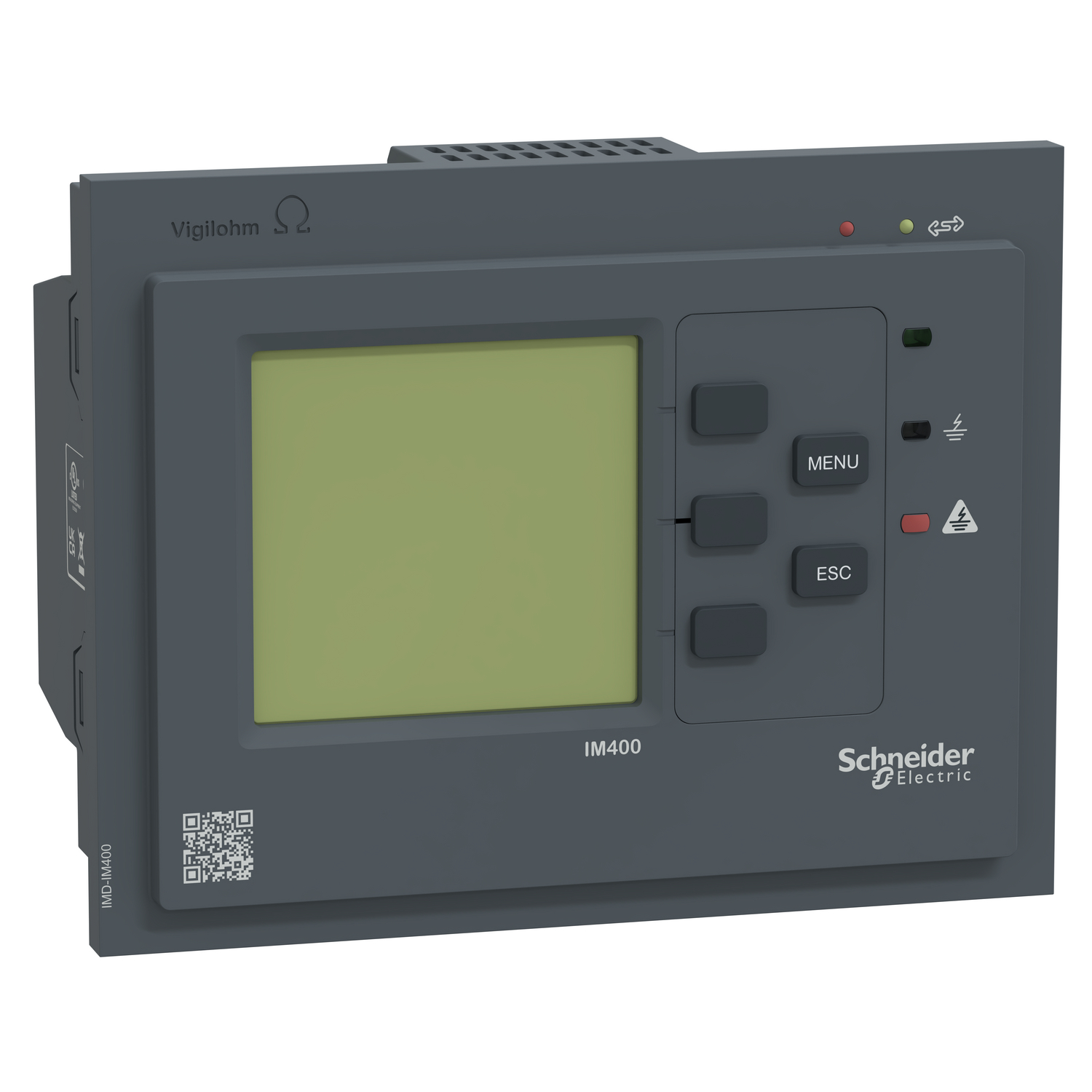

Nom de l'appareil	IM400
Type de produit ou équipement	Dispositif de contrôle d'isolement
Schéma de liaison à la terre	IT
Application	Application marineEnvironment - standard application
Type de circuit électrique	Réseau grandement ou très perturbé
Type de circuit électrique	Circuit de puissanceCircuit de commande
Network load disturbance	Fortement pollué
Type of network	1P + N3P3P + N
Langue utilisateur	ItalienFrançaisAllemandChinoisPortugaisRusseEspagnolAnglais

Complémentaires

Tension du réseau	0…480 V - CA à 45…440 Hz (appareil connecté à la phase) 0…830 V - CA à 45…440 Hz (appareil connecté au neutre) 0…480 V - CC
Fault event log	Journaux d'alarmeHorodatage30 événements
Mode opératoire	ControlPower
Type de mesure	Résistance isolation du réseau, plage : 10 Ohm…10 MOhm, précision : +/- 1 %Capacité de fuite à la terre, plage : 0,01...500 µF, précision : +/- 5 %
Temps de filtrage configurable	4 s40 s400 s
Temps de réponse	0,8 s 1/5 du temps de filtrage défini8 s 1/5 du temps de filtrage défini80 s 1/5 du temps de filtrage défini
Analyse de la qualité énergétique	Capture de transitoires
Signalisation locale	Vert voyant lumineux: résistance d'isolement satisfaisanteBlanc voyant lumineux: inférieur au seuil de préventionRouge voyant lumineux: défaut interne ou de raccordementJaune voyant lumineux: défaut d’isolationJaune clignotant voyant lumineux: communication
Réglage du seuil	Pré-alarme: 1 kOhm…1 MOhmAlarme: 40 Ohm...500 kOhm
Plage de temporisation	0...120 min pour circuit de signalisation0...120 min pour alarme
Temps de réponse	<= 4 s
[Us] tension d'alimentation	100...440 V CA 50/60/400 Hz tolérance : +/- 15 %100...440 V CC tolérance : +/- 15 %
Puissance consommée en VA	25 VA
Puissance consommée en W	10 W
Protection contre les surintensités	2 A
Fonction test	ManuelTest automatique au démarrage et toutes les 5h
Communication of data	HMI: rapports de testContact sec: rapports de test
Contact de sortie	2 "O/F" standard ou sans défaillance
Capacité de coupure	250 V - CA à 3 A48 V - CC à 1 A
Type d'entrée	Contact pour inhibition d'injection contact secContact pour inhibition d'injection Modbus
Protocole de port de communication	Modbus RS485
Type d'afficheur	Afficheur LCD
Informations affichées	Resistance valueCapacitance valueEvolution of resistance in graph
Compatibilité produit	Automatic fault locator
Mode d'installation	Encastré (panneau)
Position de montage	Horizontal
Mode de raccordement	Bornier débrochable à vis0,2…2,5 mm²
Matière	Thermoplastique
catégorie de surtension	III 300 VII 600 V
Poids Net	0,645 kg

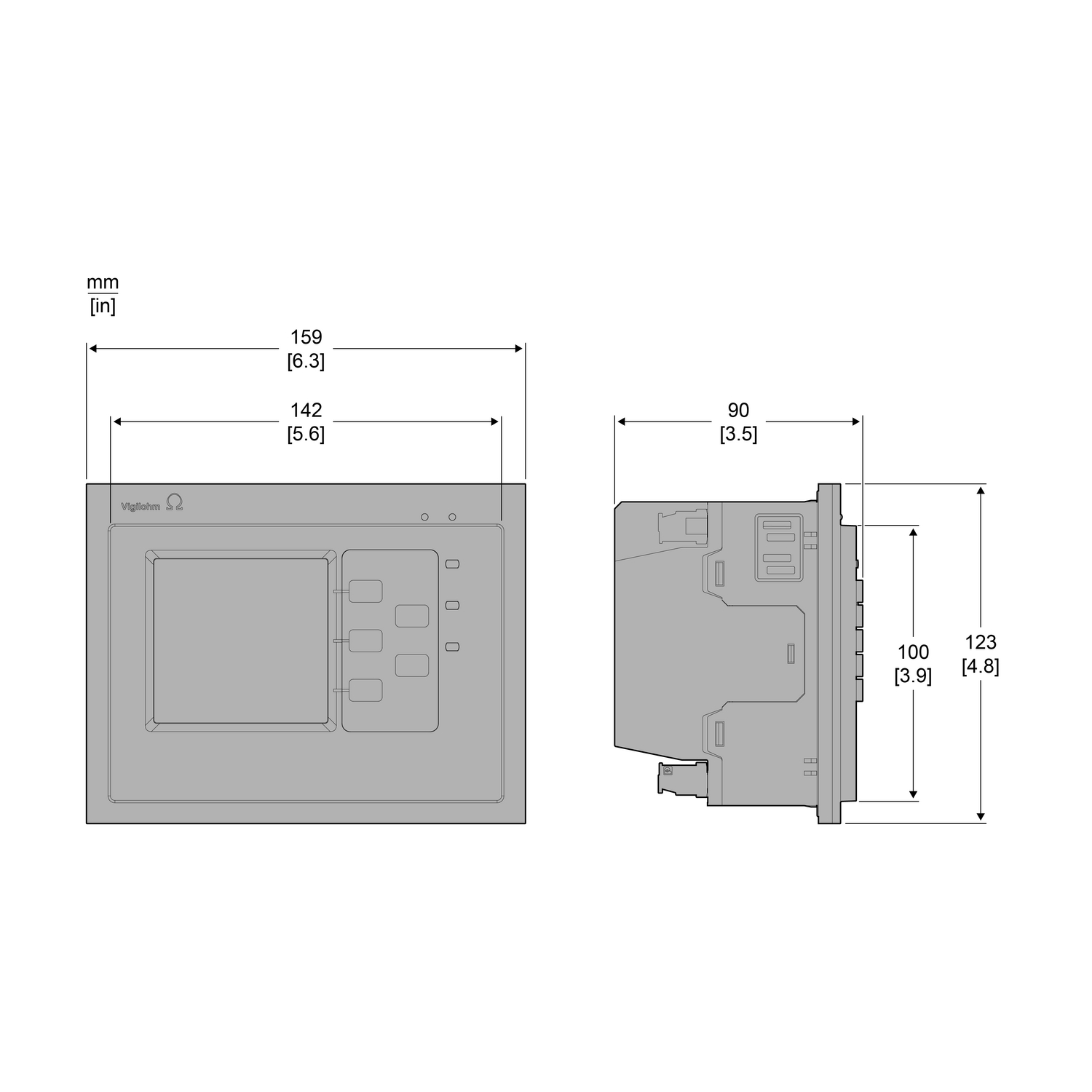

Dimensions de la découpe	112 x 148 mm
Hauteur	123 mm
Largeur	159 mm
Profondeur	90 mm

Environnement

Degré de protection IP	Boîtier: IP20Face avant: IP54
Caractéristique d'environnement	Exposition à la chaleur humide hors service se conformer à CEI 60068-2-30Exposition à la chaleur humide en service se conformer à CEI 60068-2-56Brouillard salin se conformer à CEI 60068-2-521K22 se conformer à CEI 60721-32K11 se conformer à IEC 60721-3-23K24 se conformer à CEI 60721-3-3
Altitude de fonctionnement	<= 4000 m
Degré de pollution	2
Humidité relative	0…92 %
Type d'installation	Intérieure
Normes	CEI 60364-4-41CEI 61010-1CEI 61557-8UL 61010-1CEI 61326-2-4EN/CEI 61508 niveau SIL2
Certifications du produit	DNVRMRSCEABSEACCSAcULusULEU-RO MR TARCM
Marine certifications	TAE00001HB ( expiry on 2029-09-22 )MRE0000016 ( expiry on 2027-07-05 )
Température de l'air ambiant en fonctionnement	-25…55 °C
Température ambiante pour le stockage	-40…70 °C

Emballage

Type d'emballage 1

PCE

Nombre d'unité par paquet

Hauteur de l'emballage 1

14,000 cm

Largeur de l'emballage 1

17,500 cm

Longueur de l'emballage 1

21,200 cm

Poids de l'emballage (Kg)

946,000 g

Type d'emballage 2

S03

Nb produits dans l'emballage 2

Hauteur de l'emballage 2

30,000 cm

Largeur de l'emballage 2

30,000 cm

Longueur de l'emballage 2

40,000 cm

Poids de l'emballage 2

4,458 kg

Type d'emballage 3

P06

Nb produits dans l'emballage 3

Hauteur de l'emballage 3

75,000 cm

Largeur de l'emballage 3

60,000 cm

Longueur de l'emballage 3

80,000 cm

Poids de l'emballag
