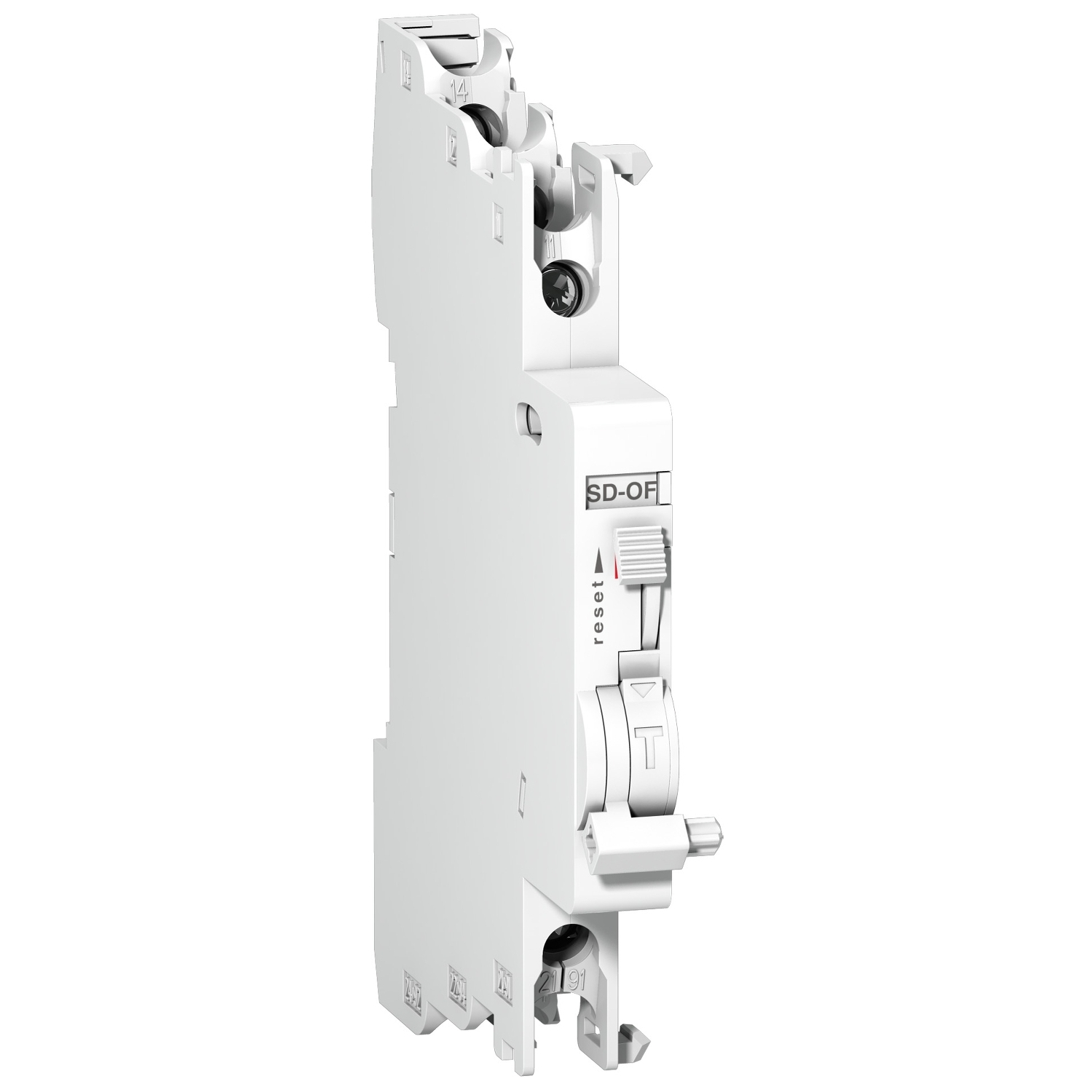

Contact auxiliaire OF + SD/OF 3A 415VCA – 6A 240VCA
Réf. : A9N26929
200,76 DHS
Description
Cet auxiliaire électrique Acti9 OF+SD/OF est un contact double ouverture/fermeture ou indicateur de défaut. », »Il est dédié aux Acti9 C120, C60H-DC, DPN N Vigi. », »Il est livré avec 1 contact inverseur indiquant la position ouverte ou fermée (OF). », »Il fournit une indication de position d’ouverture/fermeture à distance et/ou de déclenchement de défaut de l’appareil associé. », »C’est un produit deux en un. Le choix du contact OF+SD ou OF+OF se fait via le sélecteur en face avant. », »La largeur en pas de 9mm est de 1. », »La tension de fonctionnement nominale Ue est de 24VCA à 415VCA ou de 24VCC à 130VCC. La fréquence de fonctionnement est de 50Hz ou 60Hz. », »Le courant opérationnel nominal Ie est de 6A sous 24VDC, 2A sous 48VDC, 1,5A sous 60VDC, 1A sous 130VDC. », »Le courant opérationnel nominal Ie est de 6A sous 24VCA à 240VCA, 3A sous 415VCA. », »Il y a un indicateur d’état mécanique et un bouton de fonction de test sur la face avant. », »La température de fonctionnement est de -25°C à + 50°C. La température de stockage est de -40°C à + 85°C. », »Ce produit est conforme à la norme CEI / EN 60947-5-1 et à la norme EN 62019-2 uniquement pour C120.
Caractéristiques
Principales
| Gamme de produit | Acti9 |
|---|---|
| Type de produit ou équipement | Contact double signal défaut ou ouvert/fermé |
| Nom de l'appareil | OF et OF ou OF et SD |
| Composition de contacts de signalisation | 2 "O/F" |
| [In] courant nominal | DC-12 1 A at 130 V, CCDC-12 2 A at 48 V, CCDC-12 6 A at 24 V, CCAC-12 3 A at 415 V, CA 50/60 HzAC-12 6 A at 240 V, CA 50/60 Hz |
| Pas de 9 mm | 1 |
| Normes | EN/IEC 60947-5-1 |
| Certifications du produit | ASTAASEFALCIEKEMA |
Complémentaires
| Compatibilité de gamme | Acti9 DPN VigiActi9 RCCB-ID 125AActi9 iDPN VigiActi9 C60H-DCActi9 C60PV-DCActi9 C40Acti9 ID C40Acti9 C120Acti9 DT40Acti9 DT60Acti9 IDcActi9 C120NA-DCActi9 iDPNActi9 ITG40Acti9 SW60-DCActi9 C60NA-DCActi9 C40 VigiActi9 DT40 VigiActi9 xC60 |
|---|---|
| Mode d'installation | Fixe |
| Support de montage | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres | Non |
| Hauteur | 90 mm |
| Largeur | 9 mm |
| Profondeur | 73,5 mm |
| Poids Net | 38 g |
| Couleur | Blanc |
| Mode de raccordement | Borniers à vis-étrier (haut et bas) 2 câble(s) 1,5 mm² - flexibleBorniers à vis-étrier (haut et bas) 1 câble(s) 0,5…2,5 mm² - rigideBorniers à vis-étrier (haut et bas) 2 câble(s) 1,5 mm² - flexible avec embout |
| Longueur de dénudage des fils | 9 mm |
| Couple de serrage | 1 N.m |
Environnement
| Degré de protection IP | IP20 se conformer à EN/IEC 60947-5-1 |
|---|---|
| Degré de pollution | 3 se conformer à EN/IEC 60947-5-1 |
| Tropicalisation | 2 se conformer à EN/IEC 60947-5-1 |
| Température de l'air ambiant en fonctionnement | -25…50 °C |
| Température ambiante pour le stockage | -40…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 2,2 cm |
| Largeur de l'emballage 1 | 8 cm |
| Longueur de l'emballage 1 | 9,2 cm |
| Poids de l'emballage (Kg) | 46 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 12 |
| Hauteur de l'emballage 2 | 8,7 cm |
| Largeur de l'emballage 2 | 10 cm |
| Longueur de l'emballage 2 | 26,5 cm |
| Poids de l'emballage 2 | 609 g |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 108 |
| Hauteur de l'emballage 3 | 30 cm |
| Largeur de l'emballage 3 | 30 cm |
| Longueur de l'emballage 3 | 40 cm |
| Poids de l'emballage 3 | 5,94 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Non |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 28bfb466-f950-4025-8655-16cfe4e6c6f3 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Product contains halogen above thresholds |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
