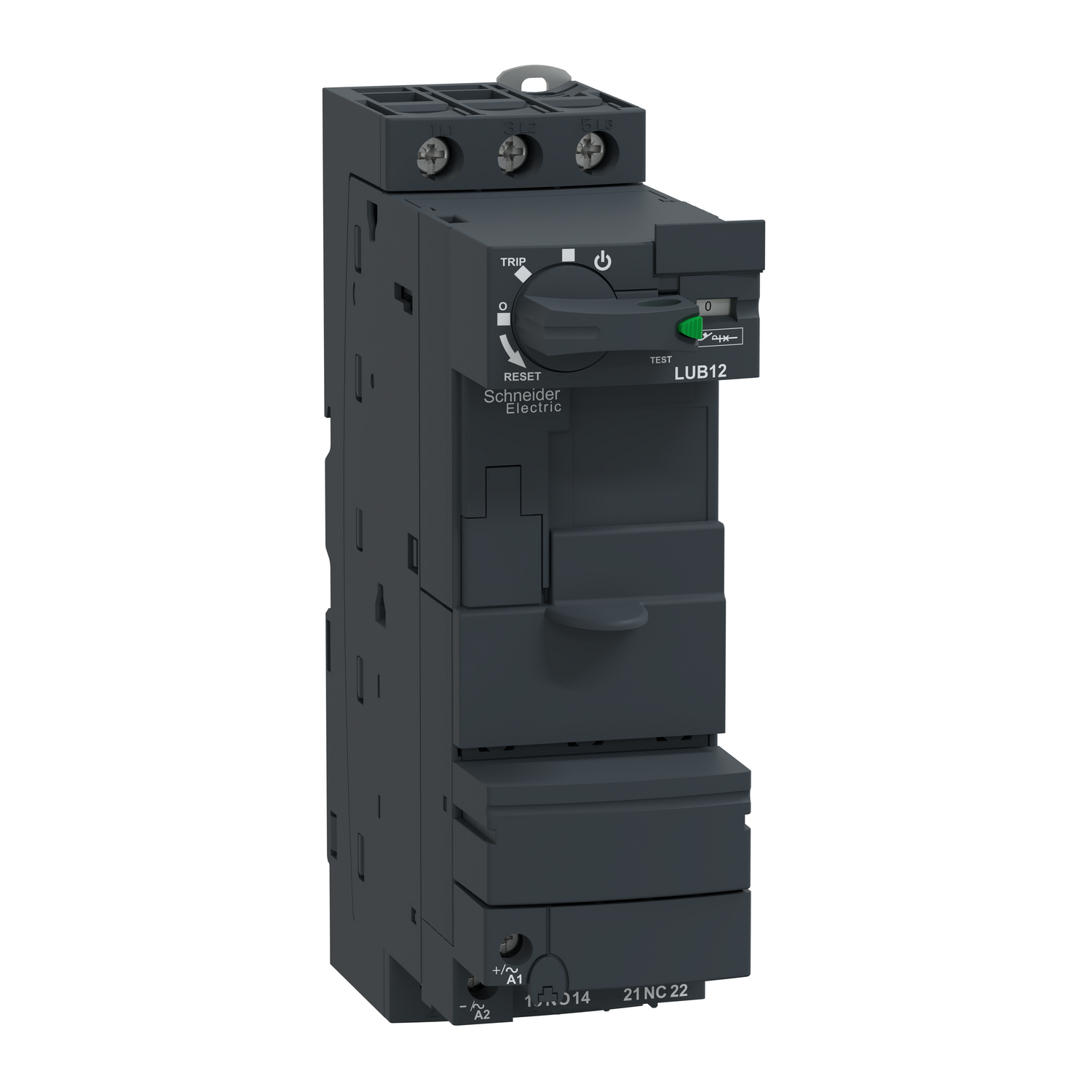

Base puissance standard TeSys U, 3 pôles (3NO), 12A / 690V, à compléter avec une unité de contrôle LUC pour former un démarreur TeSys U, pour applications moteurs triphasés jusqu’à 5,5kW à 400V », »Base composée de contacts de puissance, bobine de commande, poignée rotative », »La base dispose d’une conception modulaire pour des modules supplémentaires pour former un démarreur « tout en un » avec des fonctions de protection et de contrôle de base ou avancées », »Il est équipé d’un bornier de commande et de volets obturateurs recouvrant les cavités vides », »Il offre un haut pouvoir de coupure Icu 50kA à 400V, contrôle marche-arrêt garanti 3600 cycles/heure », »Très compact (largeur 45 mm), montage sur rail DIN et fixation par vis, avec une poignée rotative cadenassable », »Certifié lorsqu’il est utilisé avec une unité de contrôle LUC (CEI, UL, CSA, CCC, EAC, Marine).

Principales

Gamme	TeSys
Nom du produit	TeSys Ultra
Nom de l'appareil	LUB
Type de produit ou équipement	Alimentation de base non inversible
Application de l'appareil	Commande moteurProtection moteur
Description des pôles	3P
Aptitude au sectionnement	Oui
[Ue] tension assignée d'emploi	690 V CA pour circuit de puissance
Fréquence du réseau	40...60 Hz
[Ith] courant thermique conventionnel	12 A
[Ie] courant assigné d'emploi	12 A à<= 440 V12 A à 500 V9 A à 690 V
Catégorie d'emploi	AC-43AC-44AC-41
[Ics] pouvoir assigné de coupure de service	50 kA à 230 V50 kA à 440 V10 kA à 500 V4 kA à 690 V
Composition contact auxiliaire	1 NO + 1 NF
Type de contacts auxiliaires	type contacts branchés (1 NO + 1 NF) se conformer à CEI 60947-4-1 type contact miroir (1 NF) se conformer à CEI 60947-1
Tension du circuit de commande [Uc]	24 V CA 50/60 Hz24 V CC48...72 V CA 50/60 Hz48...72 V CC110...240 V CA 50/60 Hz110...220 V CC

Complémentaires

Consommation électrique typique	130 mA à 24 V CC I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD140 mA à 24 V CA I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD150 mA à 24 V CC I maximum lors de la fermeture avec LUCM280 mA à 110...220 V CC I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD280 mA à 110...240 V CA I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD280 mA à 48...72 V CA I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD280 mA à 48...72 V CC I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD35 mA à 110...220 V CC I eff étanche avec LUCA, LUCB, LUCC, LUCD35 mA à 110...240 V CA I eff étanche avec LUCA, LUCB, LUCC, LUCD35 mA à 48...72 V CA I eff étanche avec LUCA, LUCB, LUCC, LUCD35 mA à 48...72 V CC I eff étanche avec LUCA, LUCB, LUCC, LUCD60 mA à 24 V CC I eff étanche avec LUCA, LUCB, LUCC, LUCD70 mA à 24 V CA I eff étanche avec LUCA, LUCB, LUCC, LUCD70 mA à 24 V CC I eff étanche avec LUCM
Dissipation thermique	2 W pour circuit de commande avec LUCA, LUCB, LUCC, LUCD1,7 W pour circuit de commande avec LUCM
Niveau de fiabilité de sécurité	B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Temps de fonctionnement	35 ms ouverture avec LUCA, LUCB, LUCC, LUCD, LUCM pour circuit de commande50 ms à >= 72 V fermeture avec LUCA, LUCB, LUCC, LUCD pour circuit de commande60 ms à 48 V fermeture avec LUCA, LUCB, LUCC, LUCD pour circuit de commande70 ms à 24 V fermeture avec LUCA, LUCB, LUCC, LUCD pour circuit de commande75 ms fermeture avec LUCM pour circuit de commande
Durée de vie mécanique	15 Mcycles
Vitesse de commande maximale	3600 cyc/h
Certifications du produit	CEULCSACCCEACASEFAATEXMarine
Normes	EN 60947-6-2CEI 60947-6-2UL 60947-4-1, avec cloison de phaseCSA C22.2 No 60947-4-1, avec cloison de phase
[Ui] tension assignée d'isolement	690 V se conformer à CEI 60947-6-2 (degré de pollution 3)600 V se conformer à UL 60947-4-1600 V se conformer à CSA C22.2 No 60947-4-1
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947-6-2
Déconnexion sécurisée du circuit	400 V SELV entre les circuits de commande et auxiliaires se conformer à CEI 60947-1 annexe N400 V SELV entre le circuit de commande ou auxiliaire et le circuit principal se conformer à CEI 60947-1 annexe N
Mode de fixation	Clipsé (rail DIN)Vissé (platine)
Mode de raccordement	Circuit de commande : borniers à vis-étrier 1 câble(s) 0,34…1,5 mm² flexible avec emboutCircuit de commande : borniers à vis-étrier 1 câble(s) 0,75…1,5 mm² flexible sans emboutCircuit de commande : borniers à vis-étrier 1 câble(s) 0,75…1,5 mm² rigideCircuit de commande : borniers à vis-étrier 2 câble(s) 0,34…1,5 mm² flexible avec emboutCircuit de commande : borniers à vis-étrier 2 câble(s) 0,75…1,5 mm² flexible sans emboutCircuit de commande : borniers à vis-étrier 2 câble(s) 0,75…1,5 mm² rigideCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…10 mm² rigideCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…6 mm² flexible avec emboutCircuit de puissance : borniers à vis-étrier 1 câble(s) 2,5…10 mm² flexible sans emboutCircuit de puissance : borniers à vis-étrier 2 câble(s) 1…6 mm² flexible avec emboutCircuit de puissance : borniers à vis-étrier 2 câble(s) 1…6 mm² rigideCircuit de puissance : borniers à vis-étrier 2 câble(s) 1,5…6 mm² flexible sans embout
Couple de serrage	Circuit de commande: 0,8…1,2 N.m plat screwdriver 5 mmCircuit de commande: 0,8…1,2 N.m cruciforme Philips n° 1 screwdriver 5 mmCircuit de puissance: 1,9…2,5 N.m plat screwdriver 6 mmCircuit de puissance: 1,9…2,5 N.m cruciforme Philips n° 2 screwdriver 6 mmCircuit de puissance: 1,9…2,5 N.m pozidriv No 2 screwdriver 6 mm
Largeur	45 mm
Hauteur	154 mm
Profondeur	126 mm
Poids Net	0,9 kg
Code de compatibilité	LUB

Environnement

Degré de protection IP

IP20 se conformer à CEI 60947-1 (face avant et borniers câblés)IP20 se conformer à CEI 60947-1 (autres faces)IP40 se conformer à CEI 60947-1 (zone de connexion extérieure de la face avant)

Traitement de protection

TH se conformer à CEI 60068

Température de l'air ambiant en fonctionnement

-25…60 °C avec LUCM-25…70 °C avec LUCA, LUCB, LUCC, LUCD

Température ambiante pour le stockage

-40…85 °C

Tenue au feu

960 °C pièces supportant des composants sous tension se conformer à CEI 60695-2-12650 °C se conformer à CEI 60695-2-12

Altitude de fonctionnement

2000 m

Tenue aux chocs mécaniques

10 gn puissance pôles ouverts se conformer à CEI 60068-2-2715 gn puissance pôles fermés se conformer à CEI 60068-2-27

Tenue aux vibrations

2 gn (f= 5…300 Hz) puissance pôles ouverts se conformer à CEI 60068-2-274 gn (f= 5…300 Hz) puissance pôles fermés se conformer à CEI

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	25
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Oui
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conforme
Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets.	61f5a085-dfde-4214-b2cf-ba3cfe0c33b4
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook.	Product contains halogen above thresholds
sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce.	Oui
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Non
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
