Principales

Gamme	ComPacT
Nom du produit	ComPacT NSX
Gamme de produit	ComPacT NSX100...250

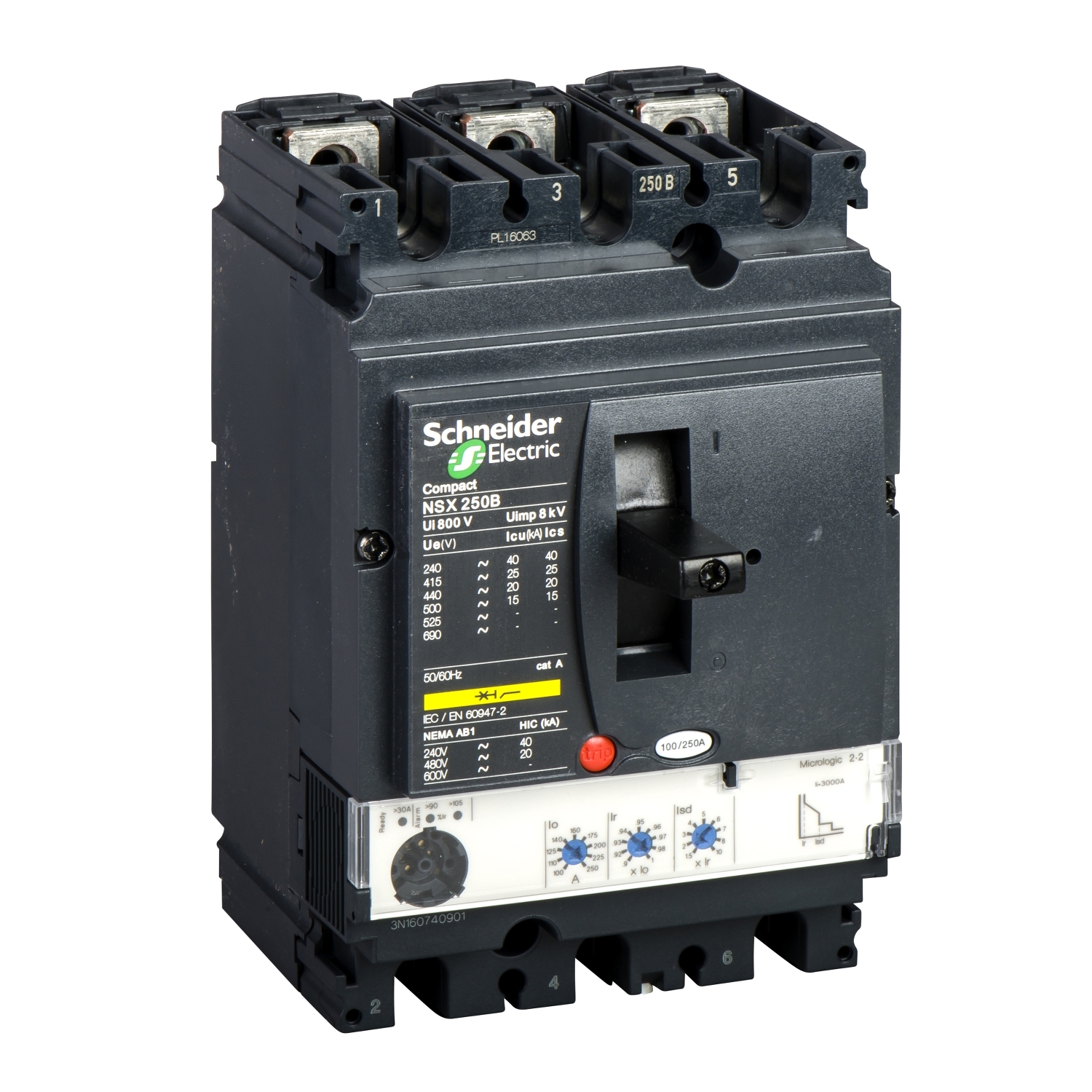

Nom de l'appareil	NSX250N
Type de produit ou équipement	Disjoncteur
Application de l'appareil	Distribution
Nombre de pôles	3P
Description des pôles protégés	3t
[In] courant nominal	250 A à 40 °C
[Ue] tension assignée d'emploi	690 V CA 50/60 Hz
Type de réseau	CA
Fréquence du réseau	50/60 Hz
Aptitude au sectionnement	Oui conforme à EN/IEC 60947-2
Catégorie d'emploi	Catégorie A
Pouvoir de coupure ultime en court-circuit [Icu]	85 kA à 240 V CA 50/60 Hz conforme à UL 50810 kA Icu à 660/690 V CA 50/60 Hz conforme à CEI 60947-235 kA Icu à 525 V CA 50/60 Hz conforme à CEI 60947-250 kA à 480 V CA 50/60 Hz conforme à UL 50836 kA Icu à 500 V CA 50/60 Hz conforme à CEI 60947-250 kA Icu à 380/415 V CA 50/60 Hz conforme à CEI 60947-250 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-290 kA Icu à 220/240 V CA 50/60 Hz conforme à CEI 60947-215 kA à 600 V CA 50/60 Hz conforme à UL 508
Niveau de performance	N 50 kA 415 V CA
Nom du déclencheur	MicroLogic 2.2
Technologie du déclencheur	Électronique
Fonctions de protection du déclencheur	LSoI
Type de commande	Par maneton
Mode d'installation du disjoncteur	Fixe

Complémentaires

[Ui] tension assignée d'isolement	800 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs	8 kV
Pouvoir de coupure nominal en court-circuit de service [Ics]	10 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-235 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-250 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-250 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-290 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2
Durée de vie mécanique	20000 cycle
Durée de vie électrique	5000 cycle à 690 V In10000 cycle à 690 V In/210000 cycle à 440 V In20000 cycle à 440 V In/2
Support de montage	Plaque arrière
Raccordement amont	Avant
Raccordement aval	Avant
"Pas" de raccordement	35 mm
Type de protection	L : for protection courant surchargeSo : for protection contre les courts-circuits de courte durée avec retard fixeI : for protection instantanée contre court-circuit
Calibre du déclencheur	250 A à 40 °C
Réglage du capteur de protection longue durée Ir (protection thermique)	Réglable 9 positions
Plage de réglage du seuil de protection longue durée [Ir] (protection thermiqu	100...250 A
Réglage de la temporisation de la protection longue durée Tr	Fixe
Plage de réglage de la temporisation de la protection longue durée [Tr]	11 s à 7,2 x Ir16 s à 7,2 x Ir400 s à 1,5 x Ir
Mémoire thermique	20 minutes avant et après le déclenchement
Réglage de la temporisation de la protection différentielle Δt	Réglable 9 positions
Plage de réglage du seuil de protection courte durée [Isd]	1,5…10 x Ir
Réglage de la temporisation de la protection courte durée Tsd	Fixe
Réglage du capteur de protection instantanée Ii (protection court-circuit)	Fixe
Plage de réglage seuil de protection instantanée [Ii] (protection court-circui	3000 A
Protection différentielle	Sans
Zone de verrouillage sélectif logique ZSI	Sans
Nombre d'emplacements pour les auxiliaires électriques	5 slot(s)
Signalisation locale	DEL clignotante (vert) pour prêt à fonctionnerDEL 105 % Ir (rouge) pour surchargeDEL 90 % Ir (orange) pour surcharge
Largeur (L)	105 mm
Hauteur (H)	161 mm
Profondeur (P)	86 mm
Poids Net	2,4 kg

Environnement

Normes	EN/IEC 60947
Certifications du produit	CCCEACMarine
Catégorie de surtension	Classe II
Classe de protection contre les chocs électriques	Classe II
Degré de pollution	3 se conformer à CEI 60664-1
Degré de protection IP	IP40 se conformer à CEI 60529
Tenue aux chocs IK	IK07 se conformer à CEI 62262
Température de l'air ambiant en fonctionnement	-25…70 °C
Température ambiante pour le stockage	-50…85 °C
Humidité relative	0…95 %
Altitude de fonctionnement	0...2000 m sans déclassement2000 m...5000 m avec déclassement

Emballage

Type d'emballage 1

PCE

Nombre d'unité par paquet

Hauteur de l'emballage 1

14,0 cm

Largeur de l'emballage 1

11,0 cm

Longueur de l'emballage 1

19,0 cm

Poids de l'emballage (Kg)

1,98 kg

Type d'emballage 2

S04

Nb produits dans l'emballage 2

Hauteur de l'emballage 2

30,0 cm

Largeur de l'emballa

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conforme aux dérogations
Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets.	811c5f45-220d-4e22-b512-f9d771b72680
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
