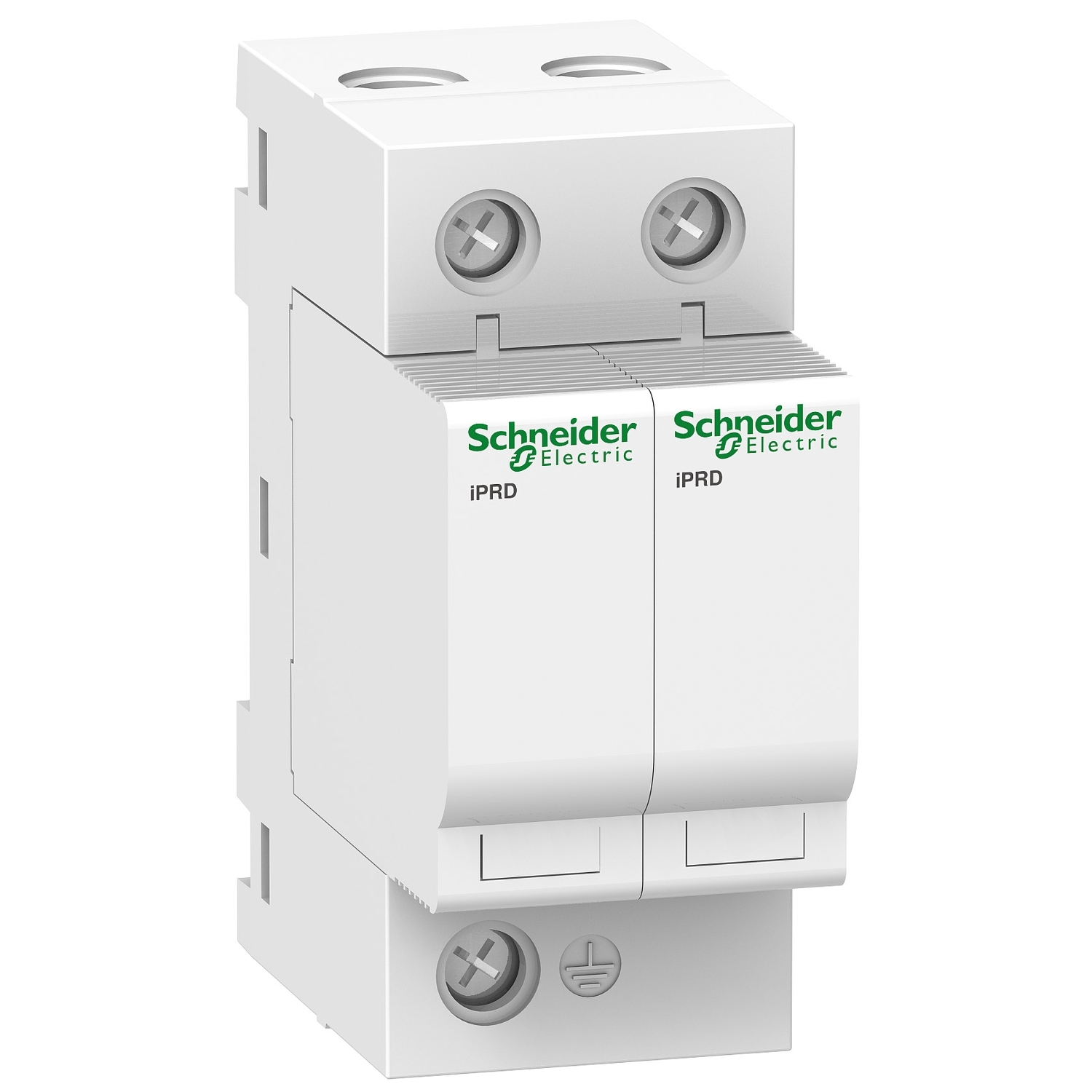

Acti9, iPRD65r parafoudre 1P+N, 65kA 340V, avec report à distance
Réf. : A9L16557
4511,06 DHS
Caractéristiques
Principales
| Gamme de produit | IPRD |
|---|---|
| Gamme de produit | Acti9 |
| Nom du produit | Acti9 iPRD |
| Type de produit ou équipement | Parafoudre à cartouche débrochable |
| Nom de l'appareil | iPRD |
| Application de l'appareil | Distribution |
| Normes | EN 61643-11CEI 61643-11 |
| Certifications du produit | CE |
| Description des pôles | 1P + N |
| Signalisation à distance | Avec |
| Composition de contacts de signalisation | 1 SD (1 C/O) |
| Type de parafoudre | Réseau de distribution électrique |
| Schéma de liaison à la terre | TN-STT |
Complémentaires
| Classe de parafoudre | Type 2 |
|---|---|
| Technologie du parafoudre | MOV + GDT |
| [Ue] tension assignée d'emploi | 230 V CA (+/- 10 %) à 50/60 Hz |
| Courant de décharge maximal [In] | Mode commun :20 kA (L/PE)Mode commun :20 kA (N/PE)Mode différentiel :20 kA (L/N) |
| Courant de décharge maximal [Imax] | Mode commun :65 kA L/PEMode commun :65 kA N/PEMode différentiel :65 kA L/N |
| [Uc] tension maximale de service permanent | Mode commun :340 V L/PEMode commun :260 V N/PEMode différentiel :340 V L/N |
| [Up] niveau de protection en tension maximal | Mode commun<1,5 kV type 2 N/PEMode différentiel<1,5 kV type 2 L/N |
| Type de sectionneur | Disjoncteur associé iC60N 50 A courbe C - Icu 10 kADisjoncteur associé iC60H 50 A courbe C - Icu 15 kADisjoncteur associé NG125N 50 A courbe C - Icu 25 kADisjoncteur associé NG125H 50 A courbe C - Icu 36 kADisjoncteur associé NG125L 50 A courbe C - Icu 50 kA |
| Tension circuit de signalisation | 0,25 A/250 V CA 50/60 Hz |
| Mode d'installation | Encliquetable (rail DIN) |
| Pas de 9 mm | 4 |
| Hauteur | 81 mm |
| Largeur | 36 mm |
| Profondeur | 69 mm |
| Couleur | Blanc (RAL 9003) |
| Mode de raccordement | Borne du type à cage (dessous) 2,5…35 mm²Borne du type à cage (partie supérieure) 2,5…35 mm² |
| Couple de serrage | 2,5 N.m |
| Code de compatibilité | IPRD65r |
| Segment de marché | Petits commerces |
Environnement
| Tenue aux chocs IK | IK03 se conformer à CEI 62262 |
|---|---|
| Humidité relative | 5…90 % |
| Altitude de fonctionnement | 2000 m |
| Température de l'air ambiant en fonctionnement | -25…60 °C |
| Température ambiante pour le stockage | -40…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 4,5 cm |
| Largeur de l'emballage 1 | 7,5 cm |
| Longueur de l'emballage 1 | 9 cm |
| Poids de l'emballage (Kg) | 0,26 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Use Again | |
|---|---|
| Réemballer et réusiner | |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
