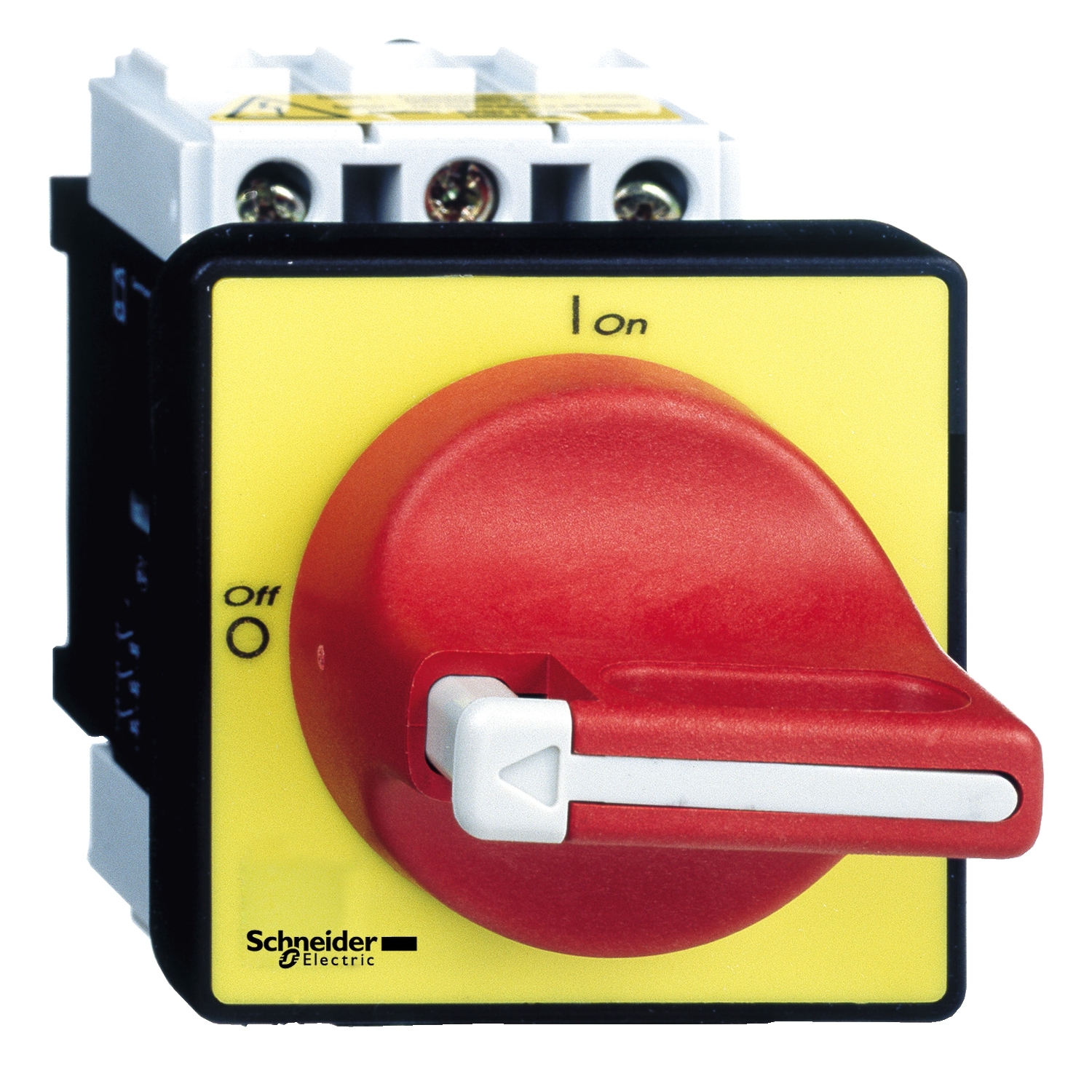

TeSys VCD – inter.-sectionneur – 3P – 690V 40A – poignée rouge cadenassable
Réf. : VCD2
425,39 DHS
Description
Interrupteur-sectionneur TeSys Vario pour montage sur porte, 3 pôles, 40 A/690 V, pour applications de commutation de moteur jusqu’à 15kW@400V AC-23. », »Unité complète composée d’un corps d’interrupteur V2, d’une poignée rouge avec plastron jaune 60x60mm KCD1PZ. », »Destiné à l’utilisation de déconnexion du commutateur d’arrêt principal et d’urgence. », »Poignée cadenassable, pour 3 cadenas (à commander séparément). », »Poignée avec fixation centrale sur porte, assurant IP65 sur le montage. », »Certifié multi-normes (IEC, UL, CSA, CCC, EAC, Marine).
Caractéristiques
Principales
| Gamme | TeSys |
|---|---|
| Nom du produit | TeSys VARIO |
| Nom de l'appareil | VCD |
| Type de produit | Interrupteur-sectionneur d'arrêt d'urgence |
Complémentaires
| Composition de l'appareil | PoignéeInterrupteur |
|---|---|
| Support de montage | Poignée: porteInterrupteur: porte |
| Méthode de montage | Trou avec 22,5 mm pour poignée |
| Niveau de performance | Hautes performances |
| Nombre de pôles | 3P |
| Type de contact et composition | 3 NO |
| Tension nominale de fonctionnement CEI [Ue] | 690 V CA 50/60 Hz |
| Puissance nominale de fonctionnement en W CEI | 11 kW à 690 V (AC-3)15 kW à 690 V (AC-23A)11 kW à 400...415 V (AC-3)15 kW à 500 V (AC-3)18,5 kW à 500 V (AC-23A)5,5 kW à 230...240 V (AC-3)7,5 kW à 230...240 V (AC-23A)15 kW à 400...415 V (AC-23A) |
| Courant assigné d'emploi [Ie] | 29 A AC-23 Ue: 400 V |
| Courant thermique à l'air libre conventionnel [Ith] | 40 A |
| Courant thermique fermé conventionnel [Ithe] | 32 A |
| Pouvoir de fermeture (I Rms) | 400 A à 400 V AC-21A400 A à 400 V AC-22A400 A à 400 V AC-23A |
| Capacité de coupure | 320 A à 400 V (AC-21A)320 A à 400 V (AC-22A)320 A à 400 V (AC-23A) |
| Courant de court-circuit conditionnel nominal | 10 kA à 400 V - fusible associé 50 A aM10 kA à 400 V - fusible associé 50 A gG |
| Capacité nominale de fermeture de court-circuit [Icm] | 1 kA à 400 V à I crête |
| Courant nominal de courte durée admissible [Icw] | 480 A à 400 V durée: 1 s |
| Tension assignée de tenue aux chocs [Uimp] | 8 kV |
| Aptitude à l'isolement | Oui |
| Type de réseau | CACC |
| Classe de service intermittent | 30 |
| Type de contrôle | Poignée rotative |
| Style de montage de la poignée rotative | Directe |
| Couleur de la poignée | Rouge |
| Couleur de la plaque avant de la poignée | Jaune |
| Cadenassage de la poignée rotative | 1 à 3 cadenas 4…8 mm |
| Marquage | 0 - 1 |
| Durabilité mécanique | 100000 cycle |
| Durabilité électrique | 100000 cycle AC-2130000 cycle DC-1 à 5 |
| Bornes de raccordement CEI | Circuit de puissance: borniers à vis-étrier câble 10 mm² - rigidité du câble: rigideCircuit de puissance: borniers à vis-étrier câble 6 mm² - rigidité du câble: flexible - avec embout |
| Couple de serrage | Circuit de puissance: 2,1 N.m - sur borniers à vis-étrier |
| Dimension de base | 60 x 60 mm |
| Hauteur | 74 mm |
| Largeur | 60 mm |
| Poids du produit | 0,215 kg |
Environnement
| Normes | CEI 60947-3 |
|---|---|
| Certifications produit | ULGLCCCCSAUKCA |
| Degré de protection | IP20 se conformer à CEI 60529IP65 |
| Traitement de protection | TC |
| Robustesse mécanique | Vibrations 10...150 Hz (1 gn) se conformer à CEI 60068-2-6Chocs 11 ms (30 Gn) se conformer à CEI 60068-2-27 |
| Température de l'air ambiant pour le fonctionnement | -20…50 °C |
| Résistance au feu | 960 °C se conformer à CEI 60695-2-1 |
| Code compatible | Sectionneur principal |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 7,8 cm |
| Largeur de l'emballage 1 | 8,5 cm |
| Longueur de l'emballage 1 | 12,0 cm |
| Poids de l'emballage (Kg) | 220,0 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 24 |
| Hauteur de l'emballage 2 | 30,0 cm |
| Largeur de l'emballage 2 | 30,0 cm |
| Longueur de l'emballage 2 | 40,0 cm |
| Poids de l'emballage 2 | 5,863 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 31 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 63dc4fbe-3f44-4801-881b-22a3bb8008d9 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit sans halogènes |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
