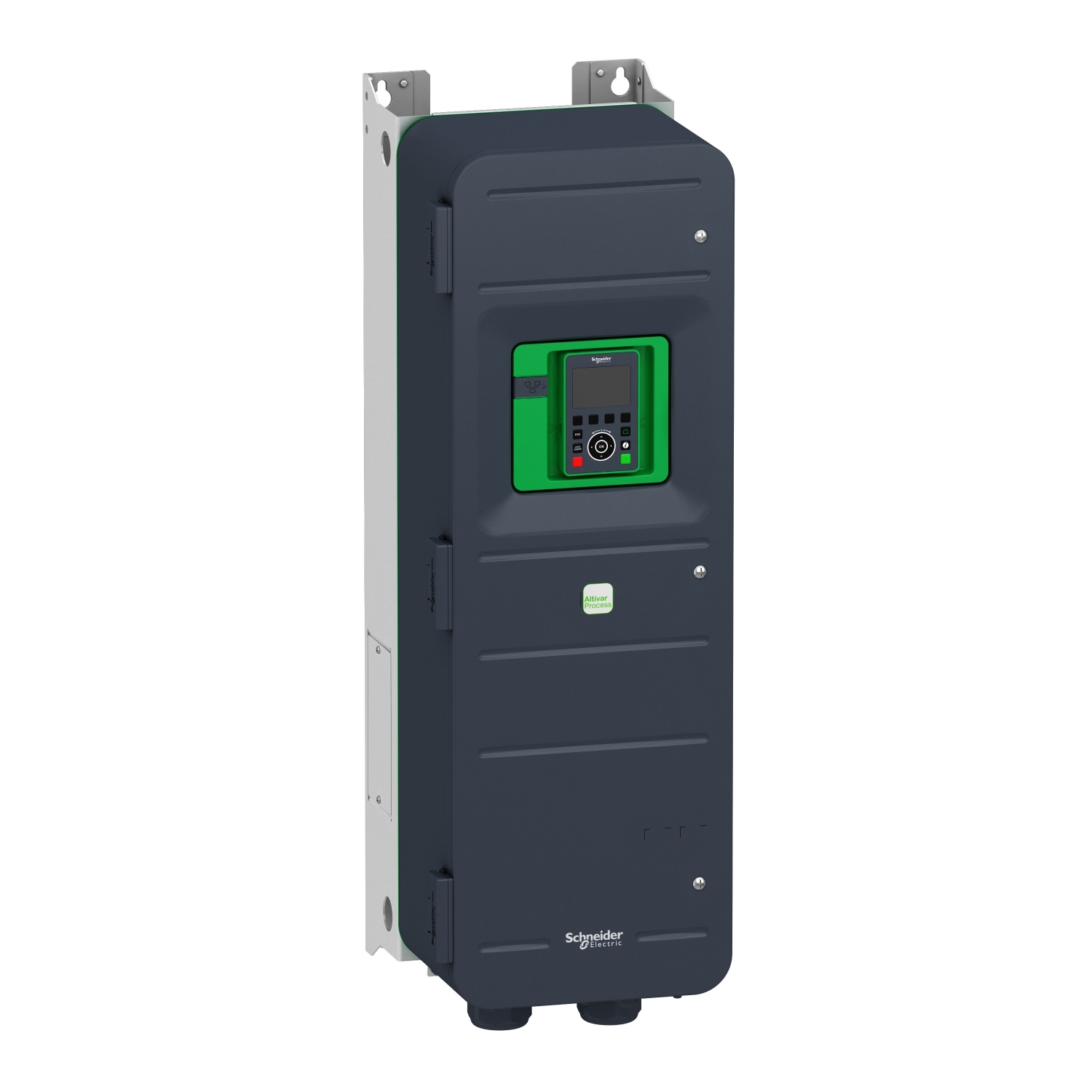

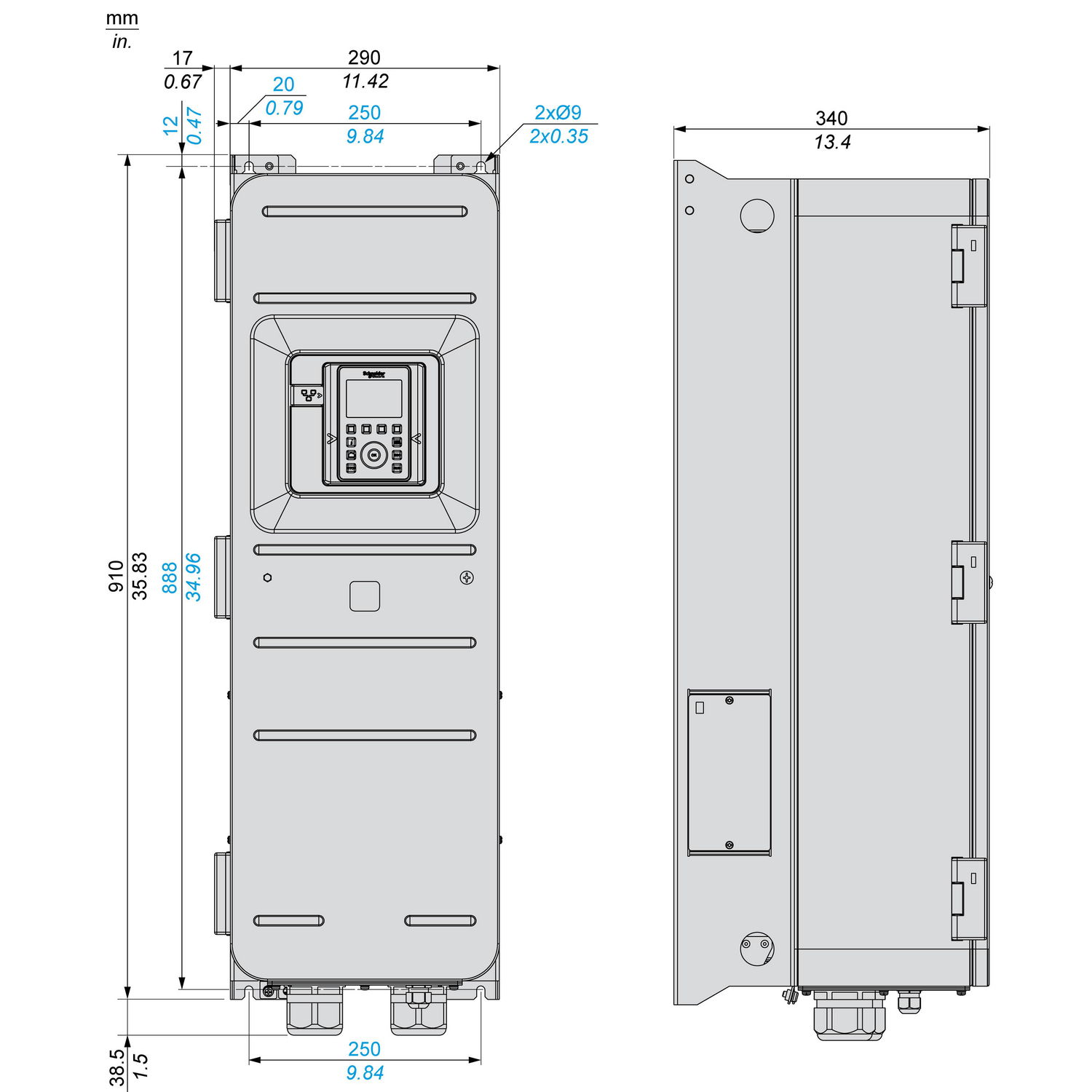

Le variateur de vitesse ATV950 de 37kW et 480V Tri, IP55, répond aux besoins de pilotage de moteur dans les process industriels et infrastructures nécessitant un contrôle et une connectivité avancée. Filtre CEM (C2/C3). », »Ce variateur de vitesse, avec unité de freinage, est conçu pour être monté en position verticale (+/- 10°) sur un mur. », »Grâce à sa connectivité, ce produit permet de gérer les fonctions de process évoluées (Maitre-Esclave, commande de frein) dans les segments de marché : pétrole et gaz, mines, minéraux et métaux, eau pour aliments et boissons et eaux usées. », »Il a été conçu pour résister dans les environnements industriels les plus sévères tels que les segments des process électro intensifs : Sidérurgie, Pétrole, Manutention, Extraction matériaux, … », »Ce variateur de vitesse est conçu pour offrir une productivité maximale grâce à une commande de moteur exceptionnelle et une connectivité permettant un accès facile via un PC, une tablette ou un smartphone. », »La connectivité avancée du produit, notamment EtherNet/IP et Modbus TCP, permet une intégration approfondie dans les architectures d’automatisation. », »Les performances de la gamme ATV950 répondent à la plupart des normes internationales et homologations exigeantes : CE, ATEX, UL 508C, UL61800-5-1, CSA 22.2 N274, NOM, GOST, EAC, CTICK, RCM, KC, SIL, Classe 3C3 et 3S2 selon IEC 60721-3-3. », »L’association des services ATV950 aux systèmes de contrôle d’automatismes SE tels que EcoStruxure permet d’obtenir une solution de contrôle moteur à haute performance et totalement automatisée, pour un coût optimisé. », »Des accessoires et options externes peuvent être associés aux variateurs Altivar Process ATV950. La disponibilité de ces derniers dépend du calibre du variateur : résistance de freinage, inductance de ligne et moteur, kit de conformité.

Principales

Gamme de produit	Altivar Process ATV900
Application spécifique du produit	Process pour l'industrie
Type de produit ou équipement	Variateur de vitesse
Variant	Version standardAvec hacheur de freinage
Application de l'appareil	Application industrielle
Destination du produit	Moteurs synchronesMoteurs asynchrones
Nombre de phases réseau	3 phases
Mode d'installation	Montage mural
Courant de sortie permanent	74,5 A à 4 kHz pour service normal61,5 A à 4 kHz pour robuste
Protocole de port de communication	Ethernet IPModbus sérieModbus TCP
option module	Emplacement A: module de communication pour Profibus DP V1Emplacement A: module de communication pour ProfinetEmplacement A: module de communication pour DeviceNetEmplacement A: module de communication pour EtherCATEmplacement A: module de communication pour CANopen daisy chain RJ45Emplacement A: module de communication pour CANopen SUB-D 9Emplacement A: module de communication pour CANopen bornes à visEmplacement A/emplacement B/emplacement C: module d'extension E/S logique et analogiqueEmplacement A/emplacement B/emplacement C: module d'extension relaisEmplacement B: 5/12 V interface codeur digitalEmplacement B: interface codeur analogiqueEmplacement B: interface codeur résolveur module de communication pour Ethernet Powerlink
[Us] tension d'alimentation	380…480 V - 15...10 %
[Us] tension d'alimentation	380…480 V
Tolérance relative de la tension secteur symétrique	10 %
Tolérance de fréquence relative du réseau symétrique	5 %
Courant de sortie nominal	74,5 A
Puissance moteur kW	37,0 kW pour service normal30,0 kW pour robuste
Filtre CEM	IntégréAvec plaque CEM en option
Degré de protection IP	IP55
Degré de protection	UL type 1

Complémentaires

Raccordement électrique

Contrôle: borne à vis 0,5…1,5 mm²/AWG 20...AWG 16Côté ligne: borne à vis 25…50 mm²/AWG 4...AWG 1Bus CC: borne à vis 25…50 mm²/AWG 4...AWG 1Moteur: borne à vis 35…50 mm²/AWG 3...AWG 1

Vitesse de transmission

10/100 Mbit/s pour Ethernet IP/Modbus TCP4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus série

Mode d'échange

Half duplex, full duplex, auto-négociation Ethernet IP/Modbus TCP

Format des données

8 bits, configurable pair, impair ou sans parité pour Modbus série

Type de polarisation

Aucune impédance pour Modbus série

Nombre d'adresses

1…247 pour Modbus série

Alimentation

Alimentation externe pour entrées numériques: 24 V CC (19…30 V),<1,25 mA, type de protection: protection contre les surcharges et courts-circuitsAlimentation interne pour le potentiomètre de référence (1 à 10 kOhm): 10,5 V CC +/- 5 %,<10 mA, type de protection: protection contre les surcharges et courts-circuitsAlimentation externe pour entrées numériques et STO: 24 V CC (21…27 V),<200 mA, type de protection: protection contre les surcharges et courts-circuits

Signalisation locale

Diagnostique local : 3 DEL (mono/double couleur)État de commnication intégré : 5 DEL (bicolore)État du module de communication : 2 DEL (bicolore)Présence de tension : 1 DEL (rouge)

Compatibilité de l'entrée

DI1...DI8: entrée TOR niveau 1 PLC se conformer à CEI 61131-2DI7, DI8: entrée en train d'impulsions niveau 1 PLC se conformer à CEI 65A-68STOA, STOB: entrée TOR niveau 1 PLC se conformer à CEI 61131-2

Entrée logique

Logique positive (source) (DI1...DI8),11 V (état 1)Logique négative (NPN) (DI1...DI8), >16 V (état 0),< 10 V (état 1)Logique positive (source) (DI7, DI8),2,5 V (état 1)Logique positive (source) (STOA, STOB),11 V (état 1)

Durée d'échantillonnage

2 ms +/- 0,5 ms (DI1...DI8) - entrée TOR5 ms +/- 1 ms (DI7, DI8) - entrée en train d'impulsions1 ms +/- 1 ms (AI1, AI2, AI3) - entrée analogique5 ms +/- 1 ms (AQ1, AQ2) - sortie analogique

Précision

+/- 0,6 % AI1, AI2, AI3 pour une variation de température de 60 °C entrée analogique+/- 1 % AQ1, AQ2 pour une variation de température de 60 °C sortie analogique

Erreur de linéarité

AI1, AI2, AI3: +/- 0,15 % de la valeur maximale pour entrée analogiqueAQ1, AQ2: +/- 0,2 % pour sortie analogique

Durée d’actualisation

Sortie relais (R1, R2, R3): 5 ms (+/- 0,5 ms)

Isolement

Entre raccordements de puissance et de commande

Nombre d'entrée logique

Type d'entrée logique

DI1...DI8 programmable, 24 V CC (<= 30 V), impédance: 3,5 kOhmDI7, DI8 programmable comme entrée en train d""impulsions: 0…30 kHz, 24 V CC (<= 30 V)STOA, STOB suppression sûre du couple, 24 V CC (2,2 kOhm

Entrée logique

16 vitesses programmées

Nombre de sortie logique

Type de sortie logique

Sortie logique DQ+ 0…1 kHz<= 30 V CC 100 mAProgrammable comme une sortie impulsionnelle DQ+ 0…30 kHz<= 30 V CC 20 mASortie logique DQ- 0…1 kHz<= 30 V CC 100 mA

Nombre d'entrées analogiques

Type d'entrée analogique

AI1, AI2, AI3 tension configurable par logiciel : 0...10 V CC, impédance : 30 kOhm, résolution 12 bitsAI1, AI2, AI3 courant configurable par logiciel : 0…20 mA/4…20 mA, impédance : 250 Ohm, résolution 12 bits

Nombre de sorties analogiques

Type de sortie analogique

Tension configurable par logiciel AQ1, AQ2: 0...10 V CC impedance 470 Ohm, résolution 10 bitsCourant configurable par logiciel AQ1, AQ2: 0...20 mA impedance 500 Ohm, résolution 10 bits

Nombre de sorties relais

Type de sortie relais

Relais logique configurable R1: relais de défaut NO/NF durabilité électrique 100000 cycleRelais logique configurable R2: relais de séquence NO durabilité électrique 1000000 cycleRelais logique configurable R3: relais de séquence NO durabilité électrique 1000000 cycle

Courant commuté max

Sortie relais R1 sur résistive charge, cos phi = 1: 3

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	31071
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Non
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets.	5fb596ba-e321-43d4-bd6d-9f75a221228c
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
Efficacité énergétique
Le produit contribue aux émissions évitéesCe produit pourrait conduire à des réductions d'émissions pendant la phase d'utilisation dans des conditions spécifiques.	Yes
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Oui
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
