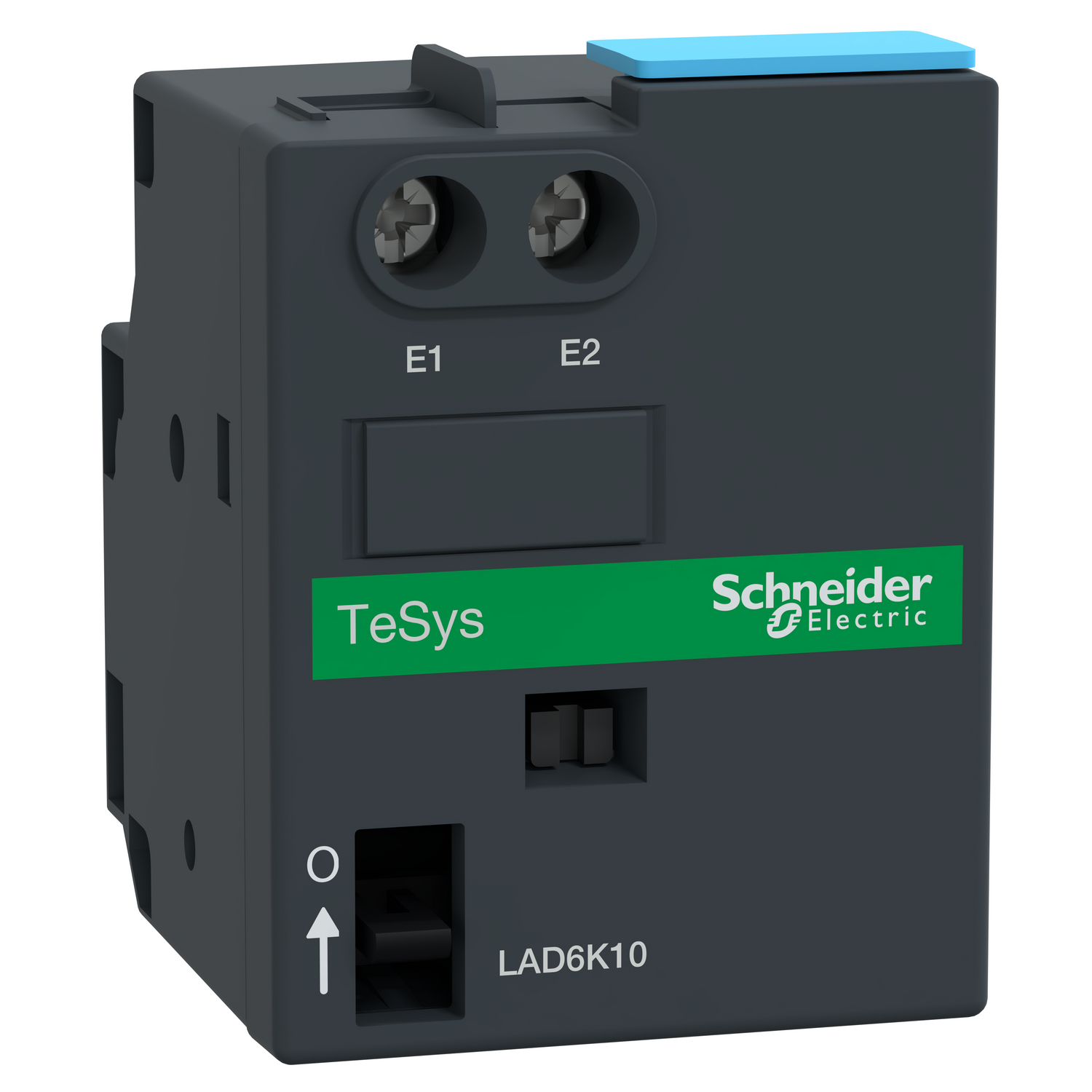

TeSys D – bloc d’accrochage mécanique – 220..240Vcc/ca 50..60Hz
Réf. : LAD6K10M
405,58 DHS
Description
Bloc de verrouillage mécanique TeSys Deca, pour les contacteurs LC1D09-D80A, LC1DT20-DT80A et les relais de commande CAO (sauf les équipements avec bobines à faible consommation). », »Pour les applications à cadences de fonctionnement élevées jusqu’à 1 200 cycles/heure. », »Montage encliquetable à l’avant du contacteur, raccordement par bornier à vis. », »Certifié multi-normes (IEC, UL, CSA). », »L’accrochage et le déverrouillage électriques s’effectuent en appliquant une impulsion de tension de commande de 220-240 V (> 100 ms en CA, 250 ms en CC). », »Le déverrouillage peut être actionné manuellement.
Caractéristiques
Principales
| Gamme | TeSys |
|---|---|
| Type de produit ou équipement | Bloc d'accrochage mécanique |
| Compatibilité produit | LC1D09...D38 CA/CCLC1DT20...DT40 CA/CCLC1D40A...D80A 3 phases CA/CCLC1DT60A 3 phases + neutre CA/CCLC1DT80A 3 phases + neutre CA/CC |
| Tension du circuit de commande [Uc] | 220/240 V CA 50/60 Hz220/240 V CC |
Complémentaires
| Emplacement de montage | Avant |
|---|---|
| Commande du déclenchement | ÉlectriqueManuel |
| [Ui] tension assignée d'isolement | 690 V se conformer à CEI 60947-5-1 |
| Puissance nécessaire en VA | 25 pour CA circuit |
| Puissance nécessaire en W | 30 W pour CC circuit |
| Durée de vie mécanique | 500000 cycle |
| Vitesse de commande maximale | 1200 cyc/h |
| Facteur de marche | 10 % |
| Poids Net | 0,07 kg |
Environnement
| Certifications du produit | ULCSA |
|---|---|
| Degré de protection IP | IP2X conforme à VDE 0106 |
| Traitement de protection | TH se conformer à CEI 60068 |
| Température de l'air ambiant en fonctionnement | -25…55 °C |
| Température ambiante pour le stockage | -40…80 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 4,500 cm |
| Largeur de l'emballage 1 | 5,000 cm |
| Longueur de l'emballage 1 | 6,500 cm |
| Poids de l'emballage (Kg) | 98,000 g |
| Type d'emballage 2 | S01 |
| Nb produits dans l'emballage 2 | 32 |
| Hauteur de l'emballage 2 | 15,000 cm |
| Largeur de l'emballage 2 | 15,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 3,270 kg |
| Type d'emballage 3 | P06 |
| Nb produits dans l'emballage 3 | 1024 |
| Hauteur de l'emballage 3 | 75,000 cm |
| Largeur de l'emballage 3 | 80,000 cm |
| Longueur de l'emballage 3 | 60,000 cm |
| Poids de l'emballage 3 | 112,640 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 4 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | C7b64c73-e428-45b0-a9eb-af38721e12df |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
