Ce relais de contrôle de niveaux de liquide de réseaux triphasés modulaire convient parfaitement pour une surveillance de valeurs électriques de tableaux pour l’industrie et le bâtiment. », »Il est conçu pour un grand nombre d’applications avec des automates industriels dans les domaines suivants : levage, emballage, ascenseurs, textiles et traitement de l’eau. », »Un relais modulaire de taille fine avec 22,5 mm de largeur permettant un montage simple et flexible sur un profilé DIN en occupant un espace identique à celui qu’occuperait un autre dispositif modulaire de réseaux biphasés sur profilé DIN. », »Il est également équipé d’un bouton de diagnostic et d’un capot plombable et propose des réglages simples et précis à l’aide de potentiomètres bobinés.

Principales

Gamme de produit	Harmony Control Relays
Type de relais	Relais de contrôle de niveau
Type de produit ou équipement	Relais de contrpole de niveau
Nom du relais	RM22L
Paramètres surveillés par le relais	Détection par sondes résistives
Temporisation	Sans
Capacité de commutation en VA	2000 VA
Courant commuté minimum	10 mA à 5 V CC
Courant commuté max	8 A CA
Catégorie d'emploi	AC-15 se conformer à CEI 60947-5-1DC-13 se conformer à CEI 60947-5-1AC-1 se conformer à CEI 60947-4-1DC-1 se conformer à CEI 60947-4-1
Type et composition des contacts	1 F/O

Complémentaires

Tension de coupure max	250 V CA
[Un] rated nominal voltage	24...240 V CA/CC 50/60 Hz non auto-alimenté
Limites de la tension d'alimentation	20,4…264 V CA/CC
Consommation d'énergie	1,5 W CC
Contacts de sortie	1 F/O
Courant de sortie nominal	8 A
Retard à la mise sous tension	0,6 s
Tension maximale de l'électrode	12 V CA
Courant maximal de l'électrode	1 mA
Précision de répétition	+/- 2 % pour temporisation
Erreur de mesure	< 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de température
Distance maximale de câble entre les appareils	1000 m entre sonde et temporisation
Echelle de sensibilité	5...100 kOhm St (sensibilité normale)
Réglage de sensibilité	5…100 %
Courant d'alimentation max des détecteurs	1 mA
Capacité du câble	1 nF à HS (Haute Sensibilité) pour câble de sonde2,2 nF à St (sensibilité normale) pour câble de sonde4,7 nF à LS (faible sensibilité) pour câble de sonde
Catégorie de surtension	III conforming to CEI 60664-1
Isolement	Entre alimentation et mesure
Mode de raccordement	Bornes à vis, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) rigide sans emboutBornes à vis, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexible avec emboutBornes à vis, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) rigide sans emboutBornes à vis, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexible avec embout
Couple de serrage	0,6…1 N.m se conformer à CEI 60947-1
Matière du boîtier	Plastique auto-extinguible
Support de montage	Rail DIN 35 mm se conformer à CEI 60715
Position de montage	Toutes positions
Durée de vie électrique	100000 cycle
Durée de vie mécanique	10000000 cycle
Matière des contacts	Sans cadmium
Plage de mesure	5...100 kOhm
Données de fiabilité de sécurité	B10d = 120000MTTFd = 125,5 années

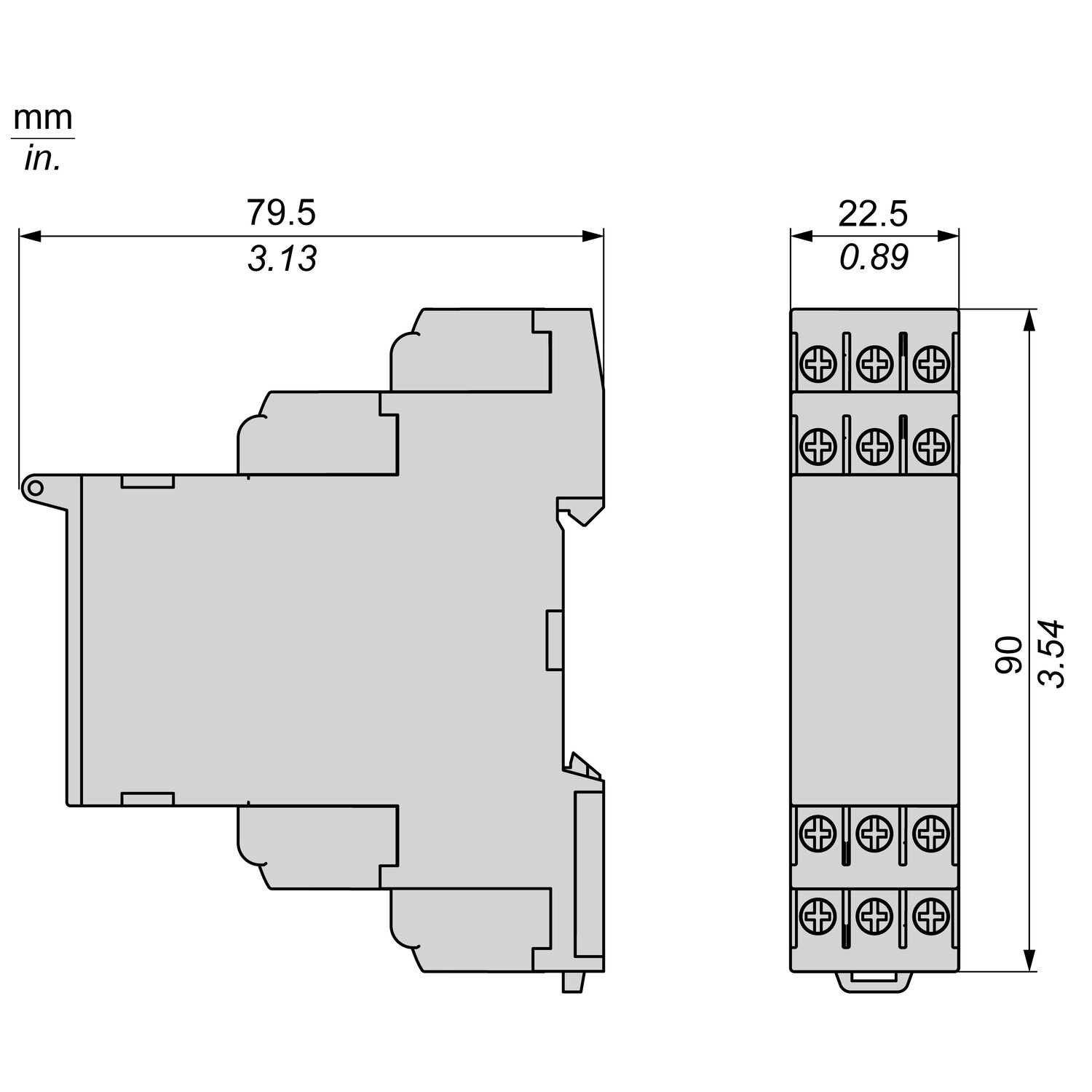

Largeur	22,5 mm
Type de commande	Avec bouton test
Poids Net	0,1 kg

Environnement

Immunité aux micro coupures	100 ms CC90 ms CA
Compatibilité électromagnétique	Immunité pour les environnements résidentiels/commerciaux/industrie légère conforming to CEI 61000-6-1Immunité aux environnements industriels conforming to CEI 61000-6-2Norme sur l'émission pour environnements résidentiel/commerciaux/industrie légèr conforming to CEI 61000-6-3Norme d'émission pour environnements industriels conforming to CEI 61000-6-4Décharge électrostatique - test level: 6 kV niveau 3 (décharge par contact) conforming to CEI 61000-4-2Décharge électrostatique - test level: 8 kV niveau 3 (décharge dans l'air) conforming to CEI 61000-4-2Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés - test level: 10 V/m niveau 3 conforming to CEI 61000-4-3Test d'immunité aux transitoires électriques rapides/en salves - test level: 4 kV niveau 4 (directe) conforming to CEI 61000-4-4Test d'immunité aux transitoires électriques rapides/en salves - test level: 2 kV niveau 4 (couplage capacitif) conforming to CEI 61000-4-4Test d’immunité aux surtensions - test level: 4 kV niveau 4 (mode commun) conforming to CEI 61000-4-5Test d’immunité aux surtensions - test level: 2 kV niveau 4 (mode différentiel) conforming to CEI 61000-4-5Émissions transmises par conduction et rayonnées groupe 1, classe B conforming to CISPR 11Émissions transmises par conduction et rayonnées classe B conforming to CISPR 22
Normes	CEI 60255-1
Certifications du produit	GLRCMCCCCSAULEACCE
Température ambiante pour le stockage	-40…70 °C
Humidité relative	93…97 % à 25…55 °C se conformer à CEI 60068-2-30
Tenue aux vibrations	0,075 mm (f= 10…58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 10…58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-60,035 mm (f= 58,1…150 Hz) en fonctionnement se conformer à CEI 60068-2-60,5 gn (f= 58,1…150 Hz) en fonctionnement se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée = 11 ms) pour en fonctionnement se conformer à CEI 60068-2-27
Degré de protection IP	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se conformer à CEI 60529 (panneau avant)
Degré de pollution	3 se conformer à CEI 60664-1
Tension d'essai diélectrique	2,5 kV CA 50 Hz, 1 mn se conformer à CEI 60255-27

Emballage

Type d'emballage 1

PCE

Nombre d'unité par paquet

Hauteur de l'emballage 1

2,6 cm

Largeur de l'emballage 1

8,2 cm

Long

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	36
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Oui
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets.	5e3fdf99-611b-4d07-ad17-6eba84ab488b
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Oui

Documentation

Document 1
Document 2
Document 3
Document 4
Document 5
Document 6
Document 7
Document 8
Document 9
Document 10
Document 11
Document 12
Document 13
Document 14
Document 15
Document 16
Document 17
Document 18
Document 19

Avis (0)

Note 0 sur 5

0 reviews

Note 5 sur 5

Note 4 sur 5

Note 3 sur 5

Note 2 sur 5

Note 1 sur 5

Avis

Clear filters

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Harmony Control RM22 – relais contrôle de niveau – 1OF – 24 à 240Vca/cc”

Vous devez être connecté pour publier un avis.

LIVRAISON GRATUITE

Informations sur le transporteur.

Assistance 24/7

Assistance technique illimitée.

100 % SÛR

Découvrez nos avantages.

RETOURS GRATUITS

Suivre ou annuler des commandes.

Se connecter

Pas encore de compte?

Créer un compte

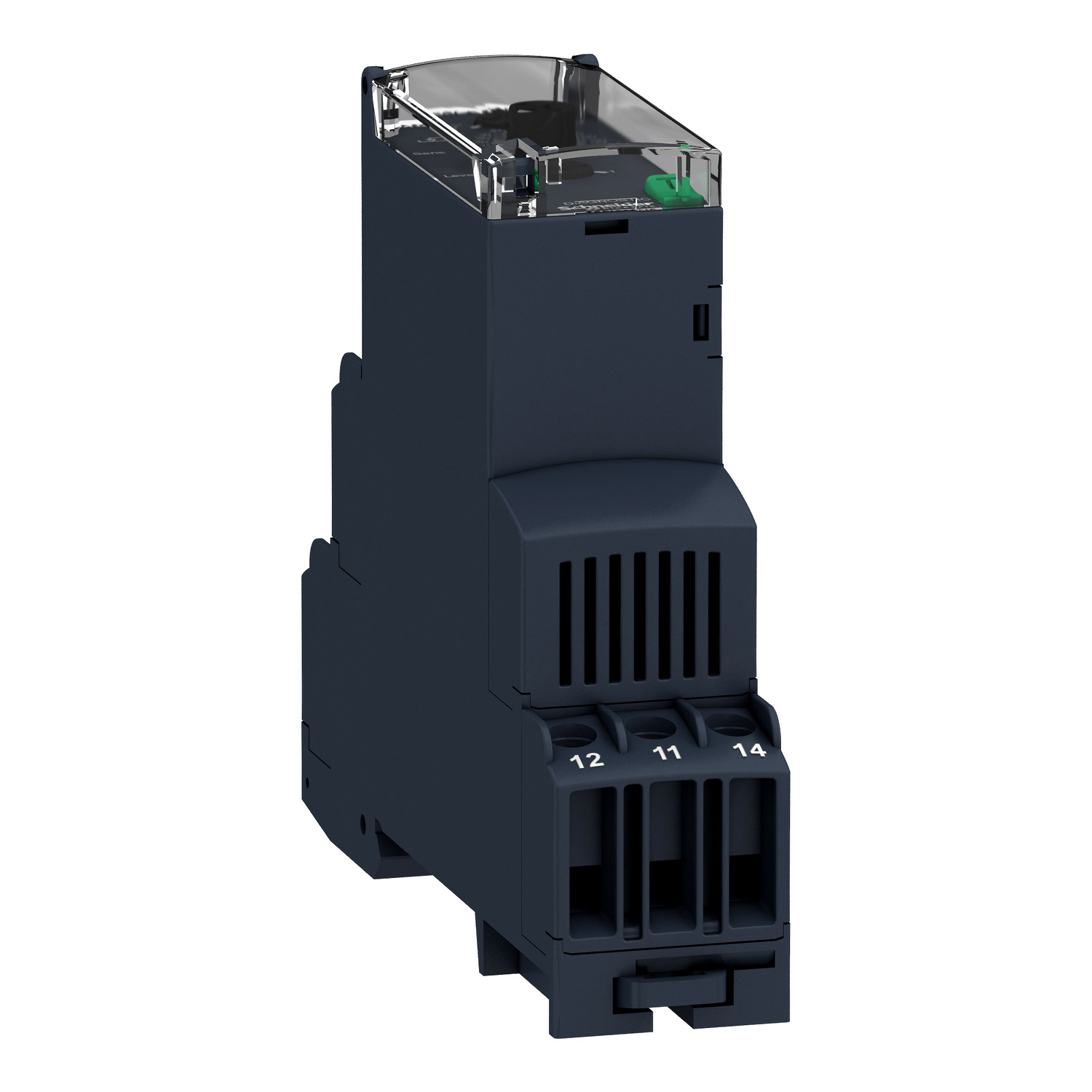

Harmony Control RM22 - relais contrôle de niveau - 1OF - 24 à 240Vca/cc – Image 1
