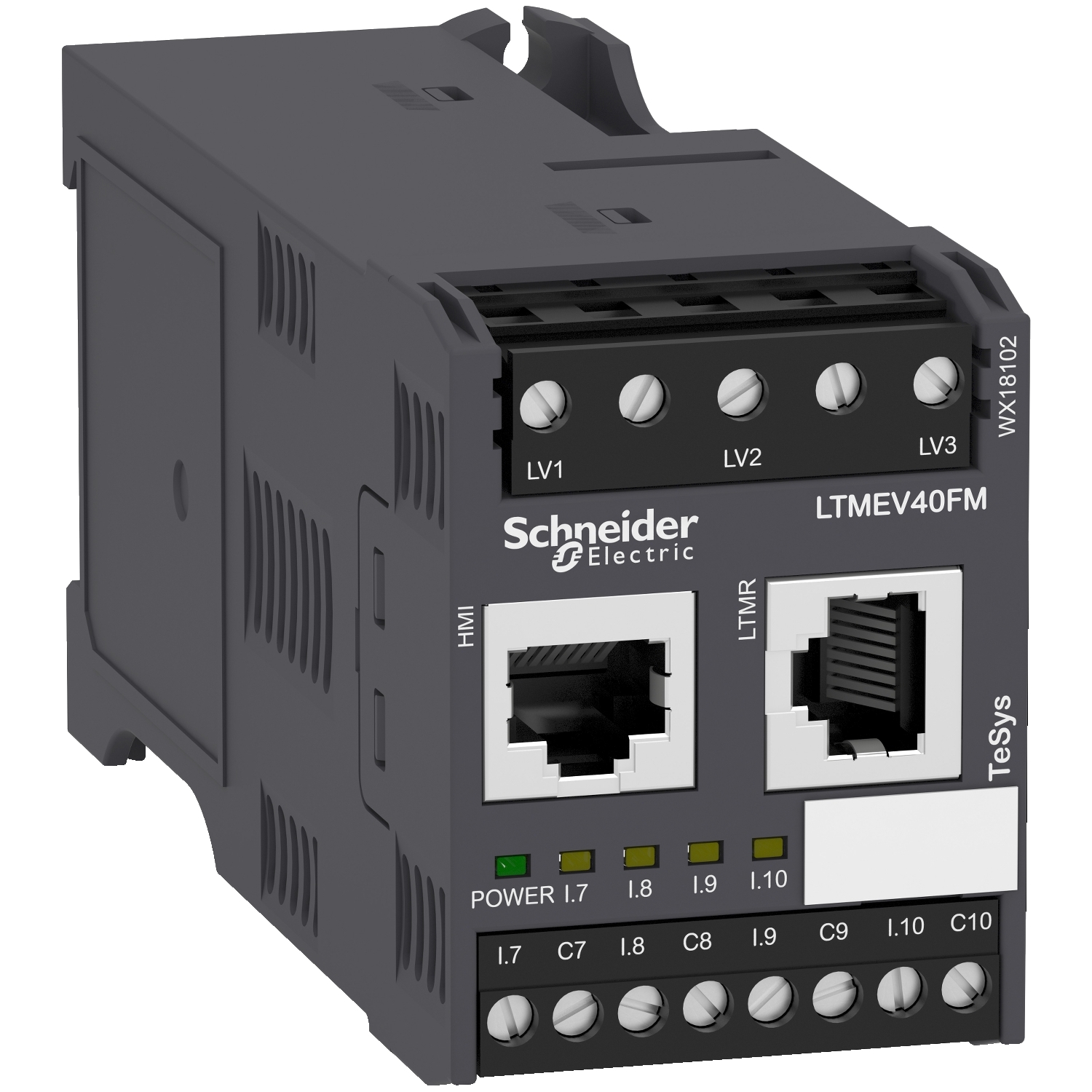

TeSys T – Expansion module 115 230vac
Réf. : LTMEV40FM
1780,97 DHS
Description
TeSys T est un système de gestion de moteur qui assure surveillance, contrôle et protection complets du moteur lorsqu’il est utilisé avec une protection contre les courts-circuits et un contacteur. », »TeSys T gère les processus les plus critiques tout en réduisant les temps d’arrêt et en augmentant la productivité. », »TeSys T est flexible et s’intègre parfaitement à votre système d’automatisation via cinq protocoles de communication principaux. », »TeSys T indique ce qui se passera au cours du processus, car il surveille avec précision le courant, la tension et la puissance sur une large plage. », »TeSys T possède des composants qui augmentent la flexibilité du système. », »Ce module d’extension ajoute des fonctionnalités au contrôleur TeSys T. », »Il ajoute une mesure de tension entre phases jusqu’à 690V nominal et 4 entrées supplémentaires. », »Le module dispose de 4 entrées logiques discrètes. », »Le module est alimenté avec 120 à 240VAC. », »Le module possède les certifications suivantes : UL, CSA NOM, ATEX, BV, EAC, RINA, LROS, DNV, ABS, GL, KERI, RMRoS, C-Tick et CCC.
Caractéristiques
Principales
| Gamme | TeSys |
|---|---|
| Nom du produit | TeSys T |
| Nom de l'appareil | LTME |
| Type de produit ou équipement | Module d’extension |
| Application de l'appareil | Surveillance de l'équipement et contrôle |
| Compatibilité de gamme | TeSys TeSys T LTMR contrôleur du moteur |
| Alimentation | Via le contrôleur |
Complémentaires
| [Ui] tension assignée d'isolement | 690 V se conformer à EN/IEC 60947-1690 V se conformer à CSA C22.2 No 14690 V se conformer à UL 508 |
|---|---|
| [Uimp] tension assignée de tenue aux chocs | 4 kV alimentation, entrées et sorties se conformer à EN/IEC 60947-4-16 kV circuit de mesure du courant ou de la tension se conformer à EN/IEC 60947-4-1 |
| Nombre d'entrée logique | 4 |
| Courant d'entrée | 3,1 mA à 100 V7,5 mA à 240 V |
| Etat actuel 0 garanti | Entrée logique: 0…40 V et 2...15 mA pour 25 ms |
| Etat actuel 1 garanti | Entrée logique: 79...264 V et<= 15 mA pour 25 ms |
| Fréquence de commutation de sortie maximale | 2 Hz |
| Vitesse de commande maximale | 1800 cyc/h |
| Type et composition des contacts | Sans |
| Type de comptage | Tension de déséquilibrePuissance active P, P1, P2, P3Énergie active et réactive calculée (+/- W.h, +/- VAR.h)Tension U21, U32, U13, V1, V2, V3Puissance réactive Q, Q1, Q2, Q3FréquenceFacteur de puissance |
| Précision de mesure | 1 % tension (100...830 V)3 % facteur de puissance5 % puissance active et réactive |
| Catégorie de surtension | III |
| "Pas" de raccordement | 5,08 mm |
| Mode de raccordement | Circuit de commande: connecteur 1 câble(s) 0,25…2,5 mm² (AWG 24...AWG 14)flexible avec emboutCircuit de commande: connecteur 1 câble(s) 0,2…2,5 mm² (AWG 24...AWG 14)flexible sans emboutCircuit de commande: connecteur 1 câble(s) 0,25…2,5 mm² (AWG 24...AWG 14)flexible sans emboutCircuit de commande: connecteur 1 câble(s) 0,2…2,5 mm² (AWG 24...AWG 14)rigide sans emboutCircuit de commande: connecteur 2 câble(s) 0,2…1 mm² (AWG 24...AWG 14)flexible avec emboutCircuit de commande: connecteur 2 câble(s) 0,2…1,5 mm² (AWG 24...AWG 14)flexible sans emboutCircuit de commande: connecteur 2 câble(s) 0,5…1,5 mm² (AWG 24...AWG 14)flexible sans emboutCircuit de commande: connecteur 2 câble(s) 0,2…1 mm² (AWG 24...AWG 14)rigide sans embout |
| Couple de serrage | Circuit de commande: 0,5…0,6 N.m plat screwdriver 3 mm |
| Degré de pollution | 3 |
| Compatibilité électromagnétique | Décharge électrostatique, 3, 8 kV air, 6 kV contact, conforming to EN/IEC 61000-4-2Test d'immunité des transitoires rapides (autres circuits), niveau 3, 2 kV, conforming to EN/IEC 61000-4-4Test d'immunité des transitoires rapides (sur les sorties de l'alimentation et du relais), niveau 4, 4 kV, conforming to EN/IEC 61000-4-4Perturbations RF conduites, 10 V, conforming to EN/IEC 61000-4-6Circuit de commande: surtensions (mode série), 1 kV, conforming to EN/IEC 61000-4-5Communication: surtensions (mode commun), 2 kV, conforming to EN/IEC 61000-4-5Entrées de tension: surtensions (mode série), 2 kV, conforming to EN/IEC 61000-4-5Entrées de tension: surtensions (mode commun), 4 kV, conforming to EN/IEC 61000-4-5Circuit de commande: surtensions (mode commun), 2 kV, conforming to EN/IEC 61000-4-5 |
| Largeur | 45 mm |
| Hauteur | 61 mm |
| Profondeur | 120,7 mm |
| Poids Net | 0,21 kg |
| Code de compatibilité | LTME |
Environnement
| Normes | CSA C22.2 No 14IACS E10CEI 60947-4-1UL 508EN 60947-4-1 |
|---|---|
| Certifications du produit | LROS (Lloyds register of shipping)ATEXNOMEACRMRoSGLULDNVBVRINAKERIC-TickCSACCCABS |
| Degré de protection IP | IP20 |
| Traitement de protection | Cycles de 12 x 24 heures se conformer à EN/CEI 60068-2-3048 h se conformer à EN/CEI 60070-2-11TH se conformer à EN/CEI 60068 |
| Tenue au feu | 650 °C se conformer à EN/IEC 60695-2-12960 °C se conformer à UL 94 |
| Température de l'air ambiant en fonctionnement | -20…60 °C |
| Température ambiante pour le stockage | -40…80 °C |
| Altitude de fonctionnement | <= 2000 m sans déclassement |
| Tenue mécanique | Chocs accélération d'une demi-onde sinusoïdale: 15 Gn pour 11 ms se conformer à EN/CEI 60068-2-27Vibrations fixé sur rail symétrique: 1 Gn, 5 à 300 Hz se conformer à EN/CEI 60068-2-6Vibrations monté sur plaque: 4 Gn, 5...300 Hz se conformer à EN/CEI 60068-2-6 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 5,500 cm |
| Largeur de l'emballage 1 | 7,200 cm |
| Longueur de l'emballage 1 | 13,600 cm |
| Poids de l'emballage (Kg) | 202,000 g |
| Type d'emballage 2 | S02 |
| Nb produits dans l'emballage 2 | 20 |
| Hauteur de l'emballage 2 | 15,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 4,385 kg |
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | Fc01c523-9a07-4dfa-988f-c721d4816782 |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit avec composants plastiques sans halogènes |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
