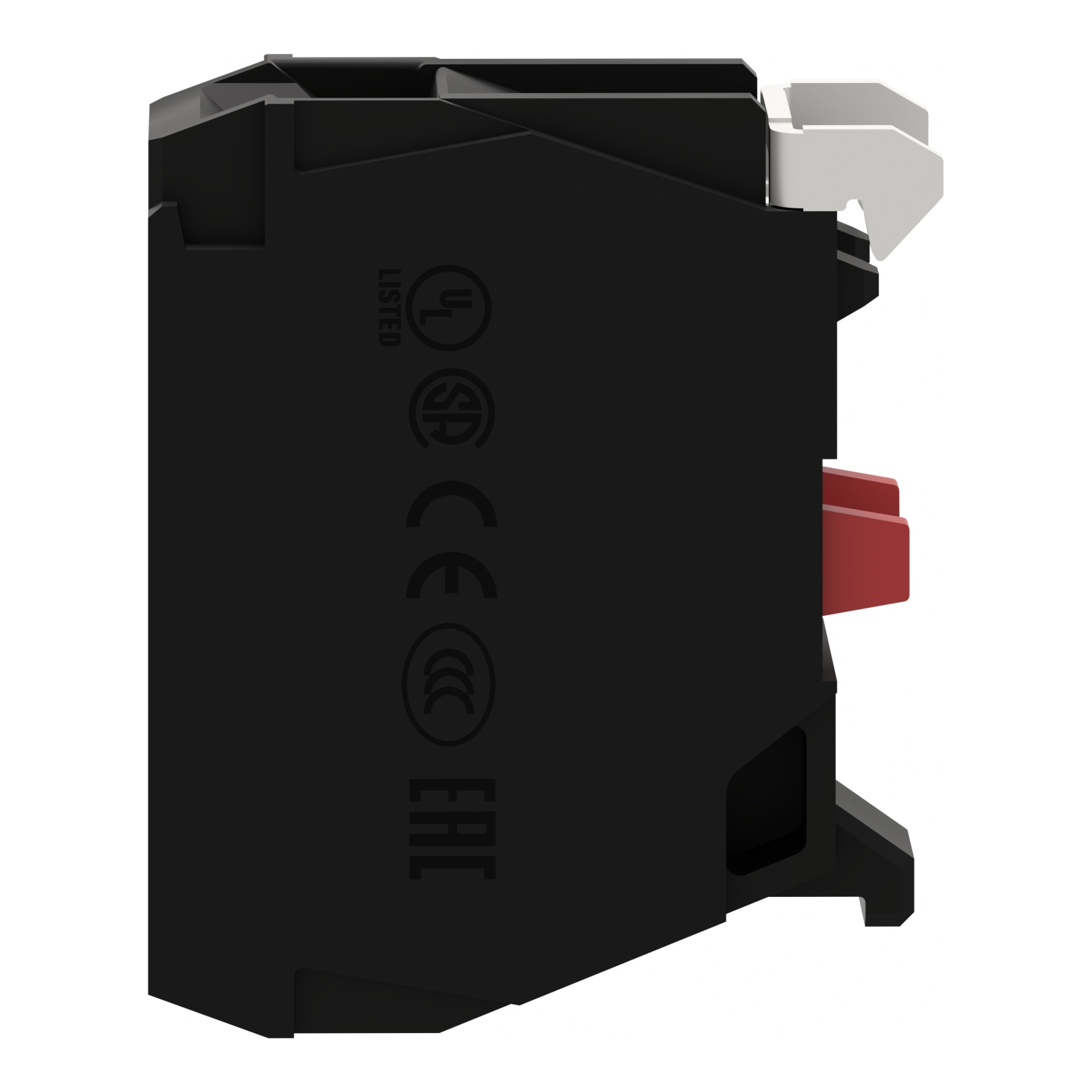

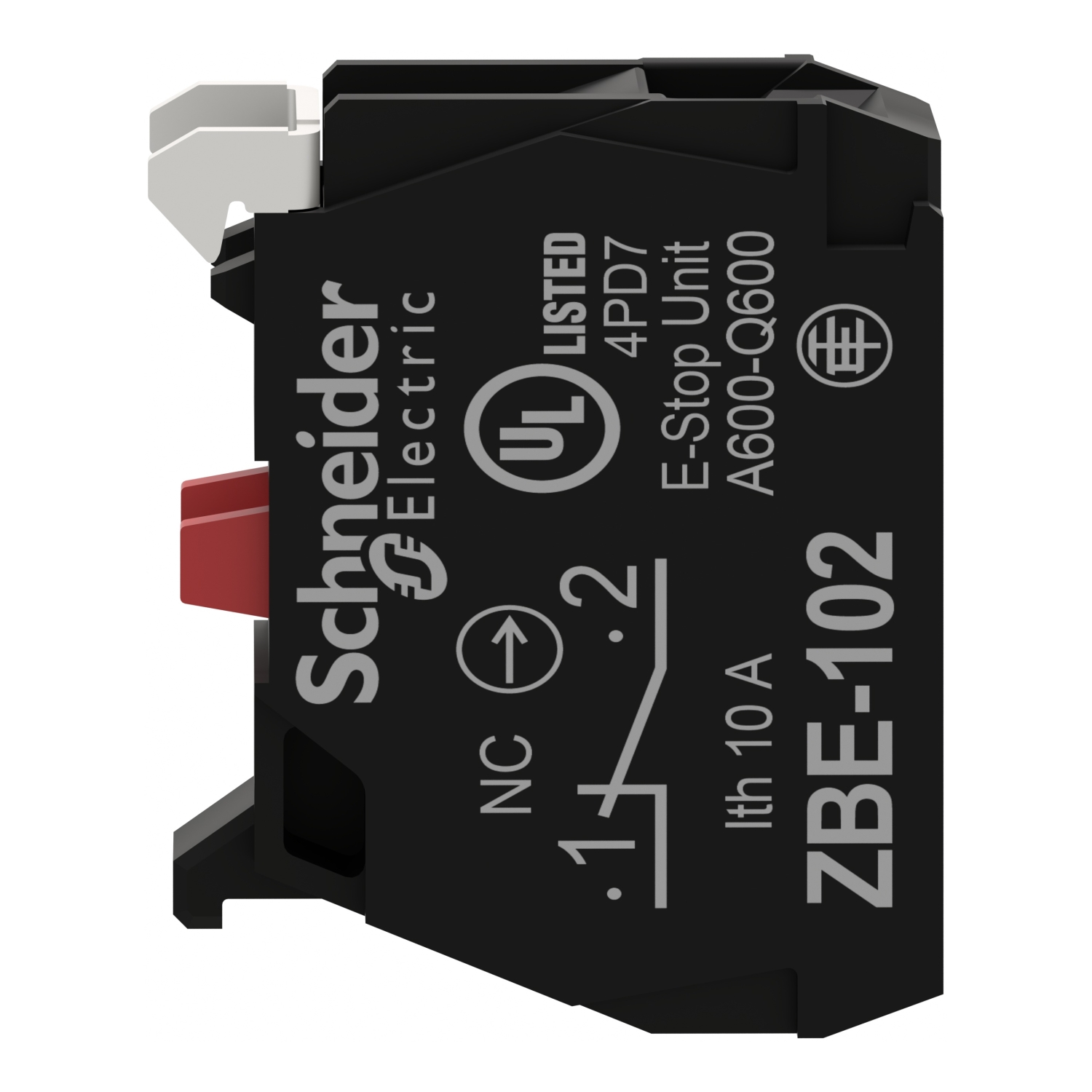

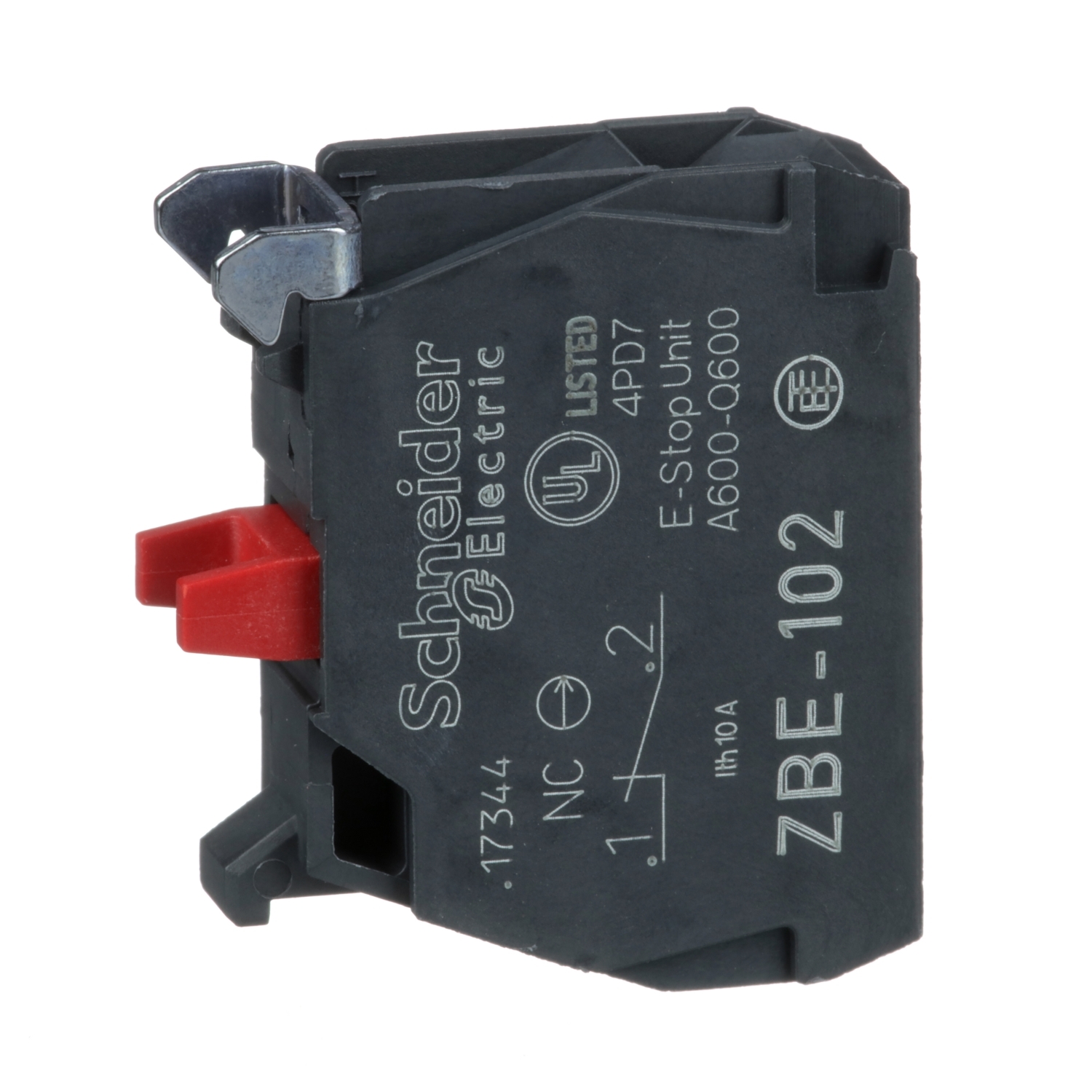

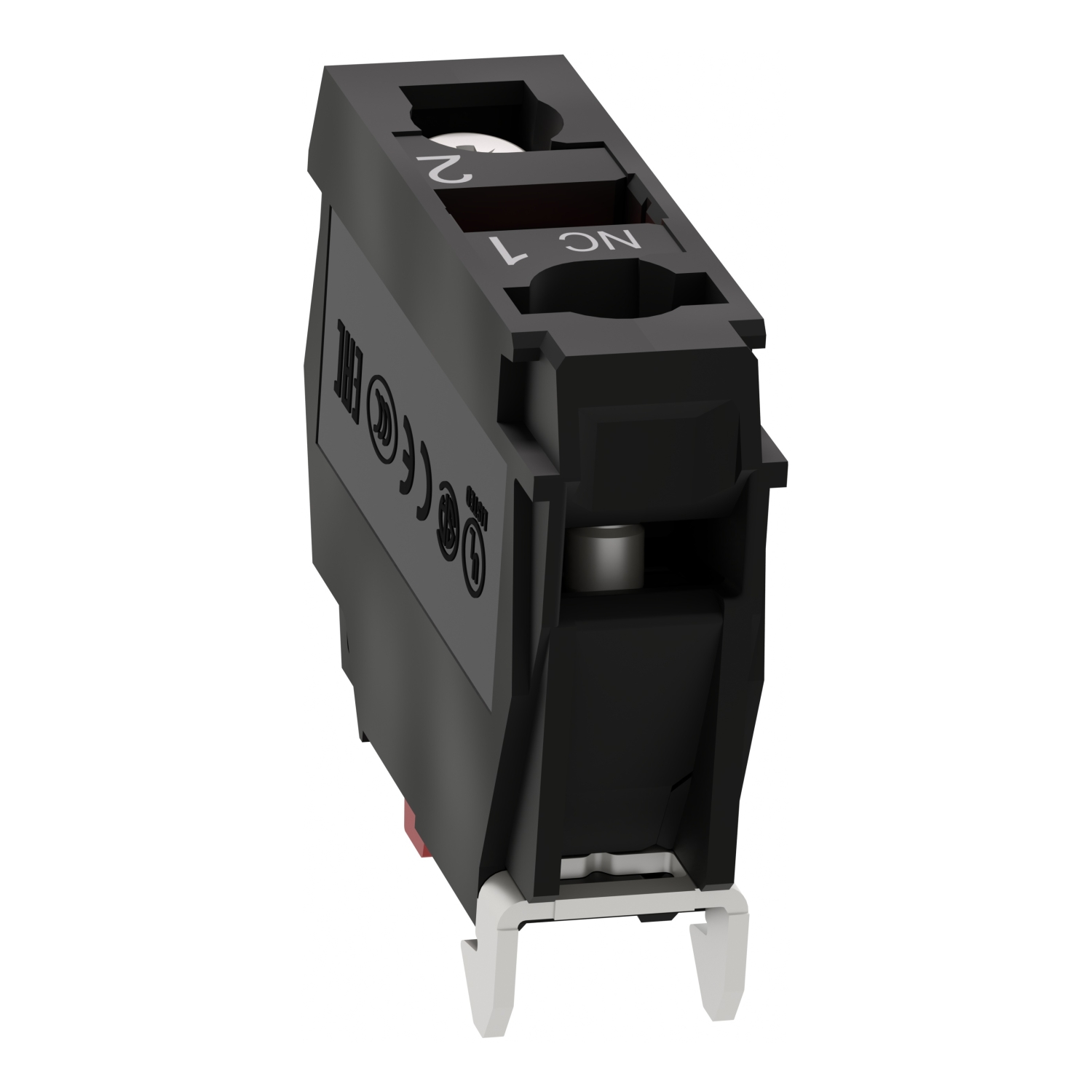

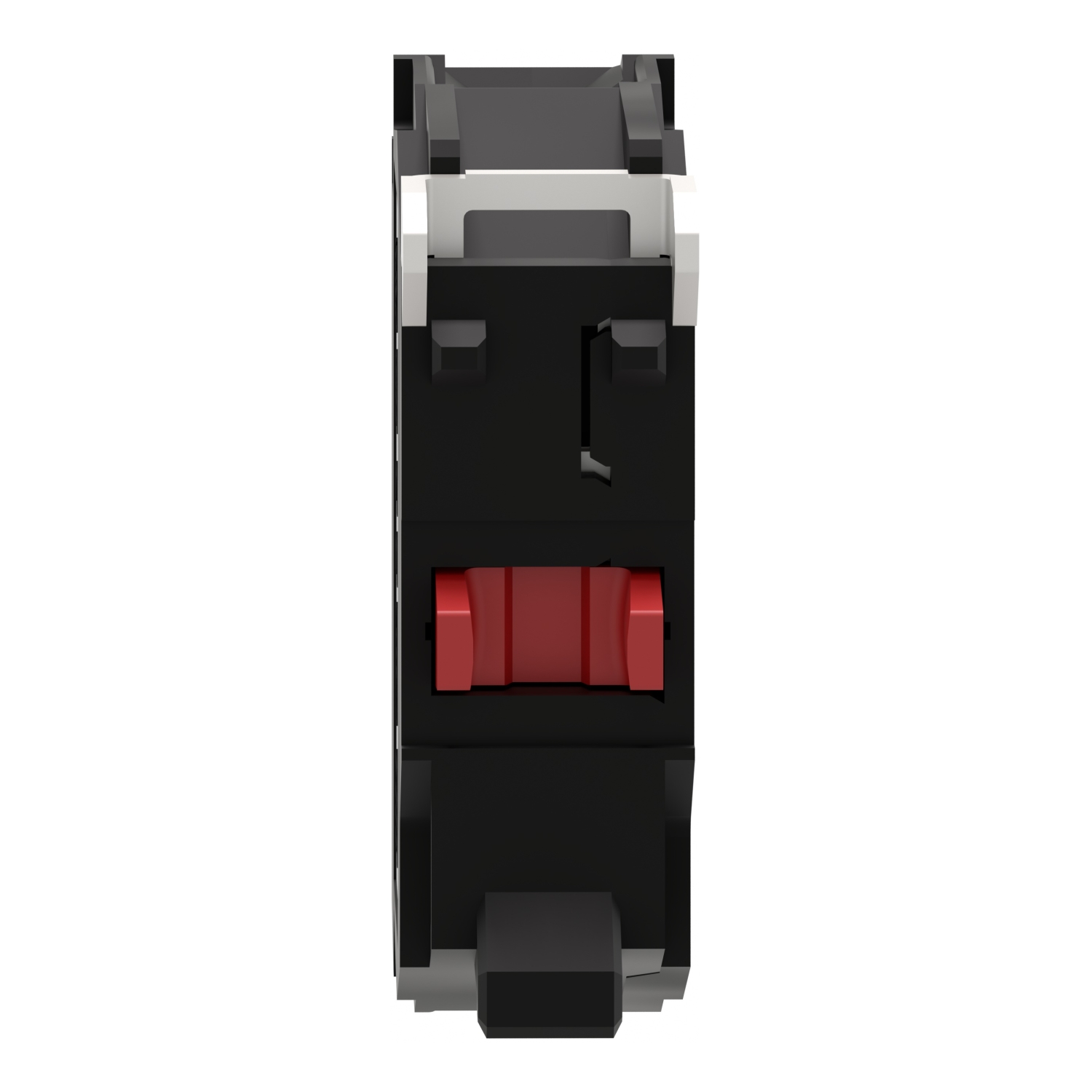

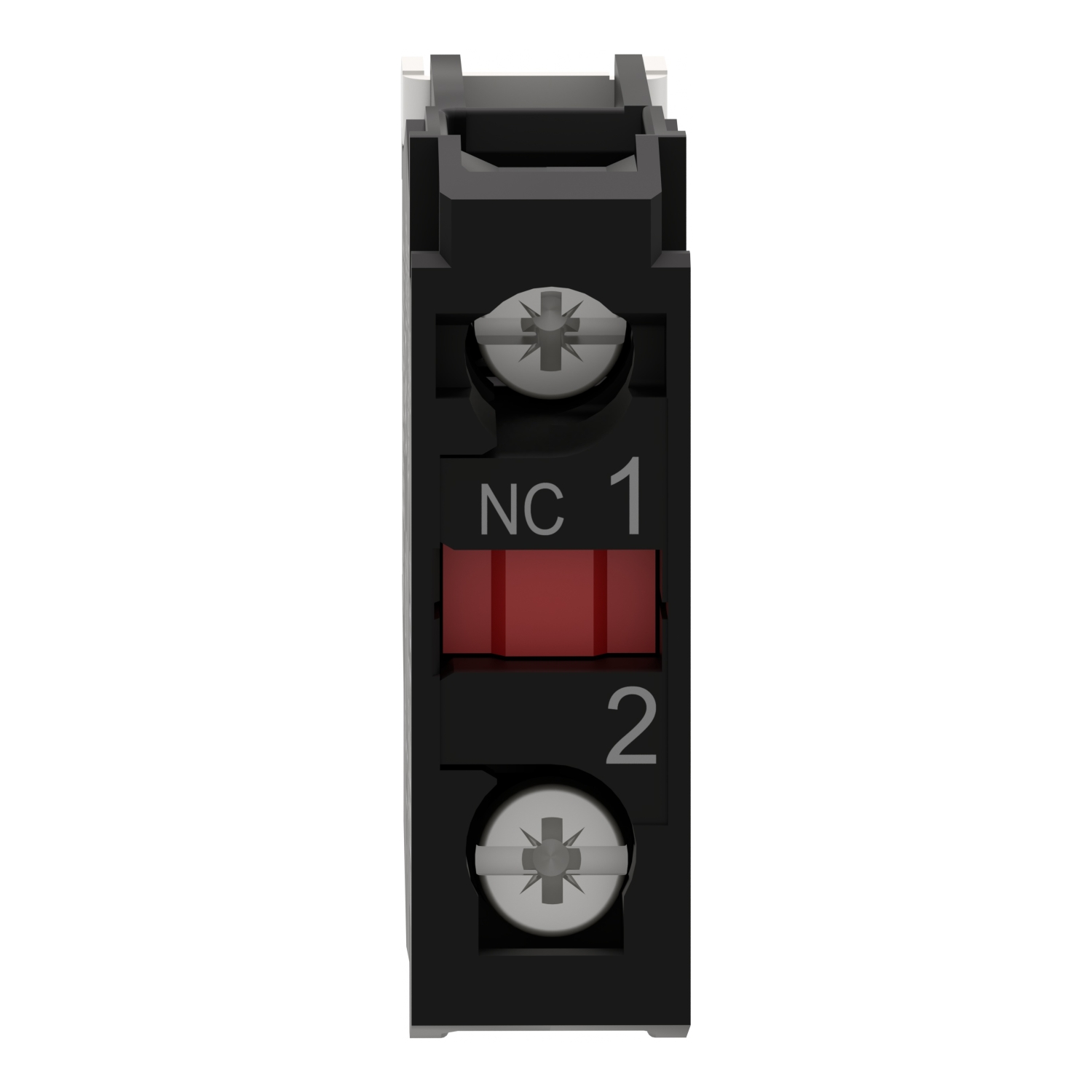

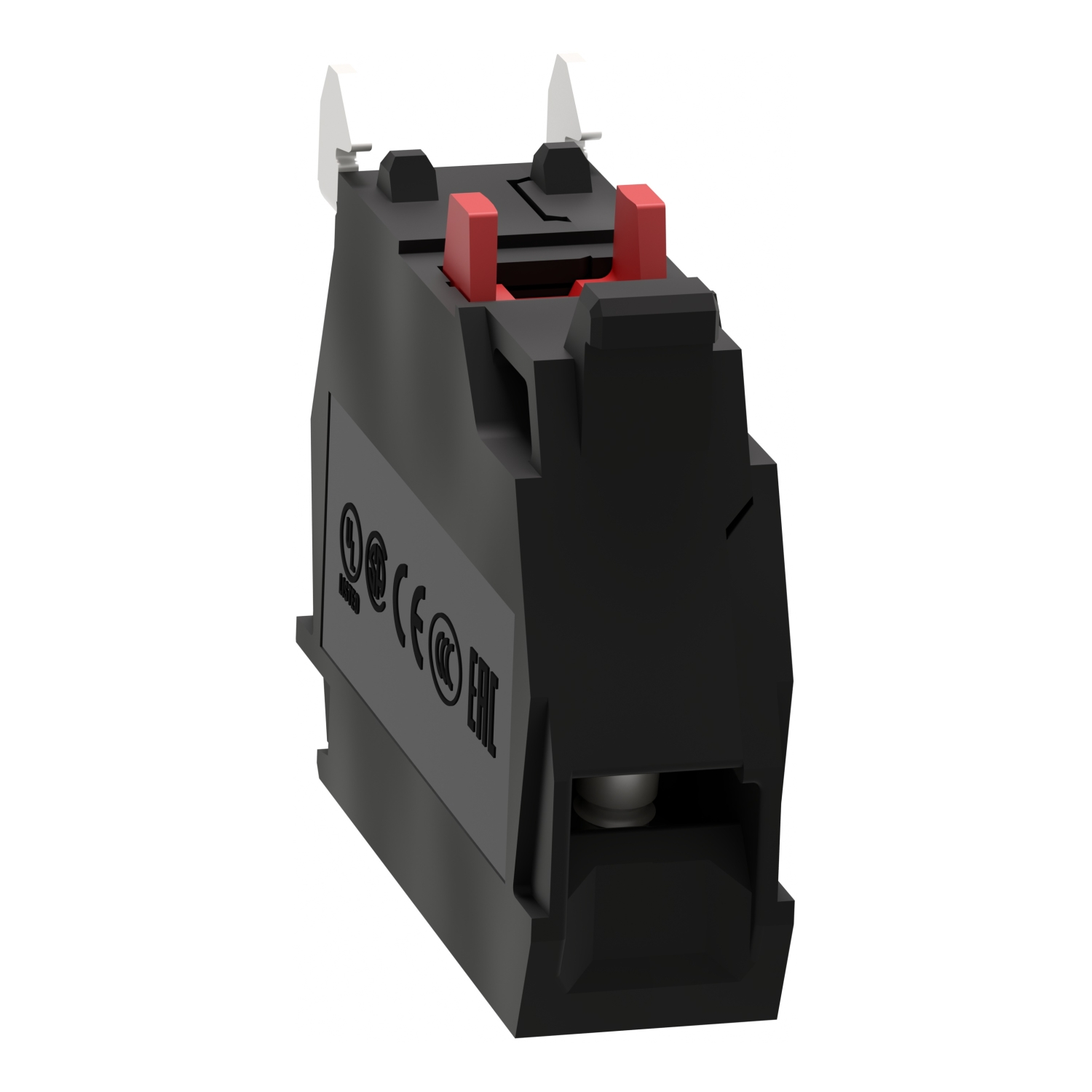

Harmony – bloc contact – 1O – raccordement vis-étrier
Réf. : ZBE102
25,87 DHS
Description
Schneider Electric met à votre disposition une riche gamme de boutons poussoirs, de boutons tournants, de voyants et d’accessoires en lien avec vos besoins », »La gamme Harmony, conçue et développée par Schneider Electric, répond à la plupart des besoins des applications industrielles, des bâtiments et des infrastructures », »L’accessoire de montage présenté est un bloc de contact », »Ce produit est prévu pour être fixé sur des borniers à vis-étrier et possède un contact à ouverture à action indépendante », »Vendu par lots de 5, ce produit assure une fiabilité absolue lors de la mise en contact de vos composants », »Il est compatible avec les produits des gammes XB4 ou XB5″, »Pleinement adapté aux utilisations en extérieur, ce produit est résistant aux vibrations et aux températures allant de -40°C à 70°C », »La gamme de produits Harmony se caractérise par sa flexibilité et sa robustesse
Caractéristiques
Principales
| Gamme de produit | Harmony XB4Harmony XB5 |
|---|---|
| Type de produit ou équipement | Bloc de contact |
| Nom de l'appareil | ZBE |
| Vente par quantité indivisible | 5 |
| Degré de protection IP | IP20 se conformer à CEI 60529 |
| Fonctionnement des contacts | Coupure lente |
| Type du bloc de contact | Simple |
| Utilisation des contacts | Contacts standards |
| Mode de raccordement | Borniers à vis-étrier,= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1 |
Complémentaires
| Poids Net | 0,011 kg |
|---|---|
| Type et composition des contacts | 1 NF |
| Ouverture positive | Avec se conformer à CEI 60947-5-1 annexe K |
| Course d'actionnement | 1,5 mm (état électrique modifié NF)4,3 mm (course totale) |
| Force d'actionnement | 2 N état électrique modifié NF |
| Durée de vie mécanique | 10000000 cycle |
| Couple de serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme de la tête de vis | Transversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis |
| Matière des contacts | Alliage d’argent (Ag/Ni) |
| Protection contre les courts-circuits | 10 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ith] courant thermique conventionnel | 10 A se conformer à CEI 60947-5-1 |
| [Ui] tension assignée d'isolement | 600 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-1 |
| [Ie] courant assigné d'emploi | 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-16 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1 |
| Durée de vie électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C |
| Montage du bloc | Montage avant |
| Code de composition électrique | C1 (quantité<= 9)C2 (quantité<= 7)C3 (quantité<= 6)C4 (quantité<= 4)C5 (quantité<= 5)C6 (quantité<= 3)C7 (quantité<= 4)C8 (quantité<= 2)C9 (quantité<= 3)C12 (quantité<= 6)M1 (quantité<= 6)M2 (quantité<= 4)M3 (quantité<= 4)M5 (quantité<= 2)M6 (quantité<= 2)M7 (quantité<= 6)M8 (quantité<= 4)M9 (quantité<= 2)SF1 (quantité<= 3)SF2 (quantité<= 2)MF1 (quantité<= 2)MF2 (quantité<= 2)C10 (quantité<= 2)M4 (quantité<= 2)C13 (quantité<= 1) |
| Présentation du produit | Élément de base |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -40…70 °C |
| Normes | CEI 60947-5-1CSA C22.2 No 14JIS C8201-5-1CEI 60947-1UL 508CEI 60947-5-4JIS C8201-1 |
| Certifications du produit | CSAGOSTBVDNVLROS (Lloyds register of shipping)CCCUL |
| Tenue aux vibrations | 5 gn (f= 2…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 5,500 cm |
| Largeur de l'emballage 1 | 3,400 cm |
| Longueur de l'emballage 1 | 5,400 cm |
| Poids de l'emballage (Kg) | 9,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 5 |
| Hauteur de l'emballage 2 | 5,600 cm |
| Largeur de l'emballage 2 | 4,300 cm |
| Longueur de l'emballage 2 | 5,400 cm |
| Poids de l'emballage 2 | 52,000 g |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 800 |
| Hauteur de l'emballage 3 | 30,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 8,757 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
