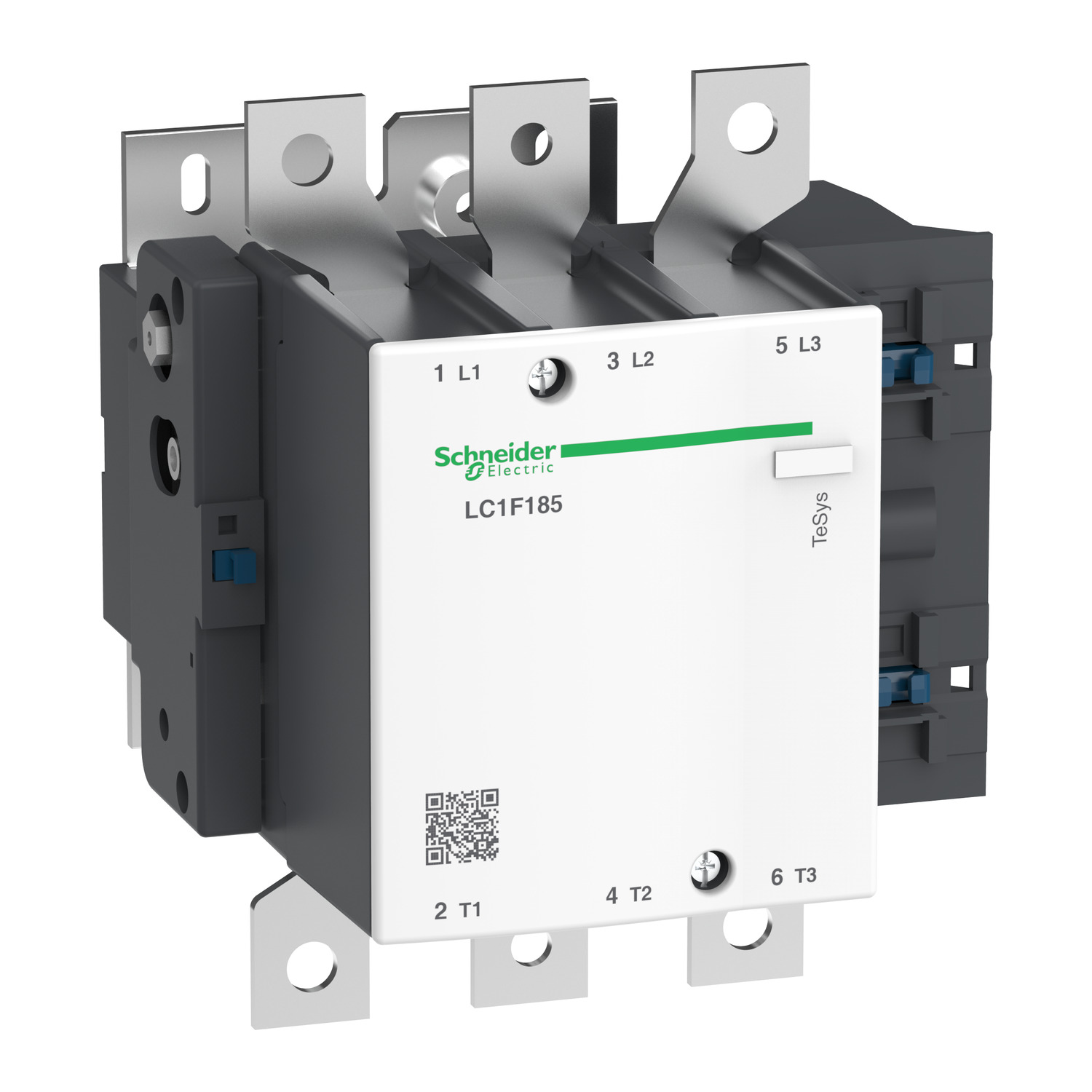

TeSys LC1F – contacteur – 3P – AC-3 440V – 185A – bobine 220Vca
Réf. : LC1F185M7
0,00 DHS
Caractéristiques
Principales
| Gamme | TeSys |
|---|---|
| Gamme de produit | TeSys F |
| Type de produit ou équipement | Contacteur |
| Nom de l'appareil | LC1F |
| Application du contacteur | Commande moteurCharge résistive |
| Catégorie d'emploi | AC-3AC-4AC-1 |
| Description des pôles | 3P |
| [Ue] tension assignée d'emploi | <= 460 V CC<= 690 V CA 50/60 Hz |
| [Uc] tension circuit de commande | 220 V CA 40...400 Hz |
| [Ie] courant assigné d'emploi | 275 A (at<40 °C) at<= 440 V AC-1185 A (at<55 °C) at<= 440 V AC-3 |
Complémentaires
| [Uimp] tension assignée de tenue aux chocs | 8 kV |
|---|---|
| [Ith] courant thermique conventionnel | 275 A (at 40 °C) |
| Pouvoir assigné de coupure | 1480 A conforming to CEI 60947-4-1 |
| [Icw] courant assigné de courte durée admissible | 1500 A 40 °C - 10 s920 A 40 °C - 30 s740 A 40 °C - 1 min500 A 40 °C - 3 min400 A 40 °C - 10 min |
| Calibre du fusible à associer | 200 A aM at<= 440 V315 A gG at<= 440 V |
| Impédance moyenne | 0,33 mOhm - Ith 275 A 50 Hz |
| [Ui] tension assignée d'isolement | 1000 V se conformer à CEI 60947-4-11500 V se conformer à VDE 0110 groupe C |
| Puissance dissipée par pôle | 12 W AC-325 W AC-1 |
| Catégorie de surtension | III |
| Composition des contacts pôle puissance | 3 NO |
| Puissance moteur kW | 90 kW at 380...400 V CA 50/60 Hz (AC-3)100 kW at 415 V CA 50/60 Hz (AC-3)100 kW at 440 V CA 50/60 Hz (AC-3)110 kW at 500 V CA 50/60 Hz (AC-3)110 kW at 660...690 V CA 50/60 Hz (AC-3)55 kW at 220...230 V CA 50/60 Hz (AC-3)33 kW at 400 V CA 50/60 Hz (AC-4) |
| Plage de tension du circuit de commande | Opérationnel: 0,85…1,1 Uc 40...400 Hz (à 55 °C)Perte de niveau: 0,2...0,55 Uc 40...400 Hz (à 55 °C) |
| Durée de vie mécanique | 10 Mcycles |
| Puissance d'appel en VA | 1070 VA, 40...400 Hz cos phi 0,9 (à 20 °C) |
| Consommation moyenne au maintien en VA | 9,9 VA, 40...400 Hz cos phi 0,9 (à 20 °C) |
| Vitesse de commande maximale | 2400 cyc/h 55 °C |
| Temps de fonctionnement | 35 ms fermeture (à Uc) 130 ms ouverture (à Uc) |
| Mode de raccordement | Circuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²flexible sans emboutCircuit de commande : borniers à vis-étrier 2 câble(s) 1…4 mm²flexible sans emboutCircuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²flexible avec emboutCircuit de commande : borniers à vis-étrier 2 câble(s) 1…2,5 mm²flexible avec emboutCircuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans emboutCircuit de commande : borniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans emboutCircuit de puissance : barre 2 câble(s) - section du jeu de barre : 25 x 3 mmCircuit de puissance : bornes à anneau 1 câble(s) 150 mm²Circuit de puissance : connecteur 1 câble(s) 150 mm²Circuit de puissance : raccordement par boulonnage |
| Couple de serrage | Circuit de commande :1,2 N.mCircuit de puissance :18 N.m |
| Support de montage | Platine |
| Dissipation thermique | 8…9,8 W |
| Plage de puissance moteur | 30…50 kW à 200…240 V 3 phases55…100 kW à 200…240 V 3 phases55…100 kW à 380…440 V 3 phases55…100 kW à 480…500 V 3 phases110…220 kW à 480…500 V 3 phases |
| Type de démarreur moteur | Contacteur en ligne direct |
| Tension de la bobine du contacteur | 220 V CA standard |
| Normes | CEI 60947-4-1JIS C8201-4-1EN 60947-4-1CEI 60947-1EN 60947-1 |
| Certifications du produit | LROS (Lloyds register of shipping)RMRoSULBVRINACSADNVABSCBUKCA |
| Code de compatibilité | LC1F |
| Type de circuit de commande | CA à 40...400 Hz |
Environnement
| Degré de protection IP | IP2X face avant avec protecteurs se conformer à CEI 60529IP2X face avant avec protecteurs se conformer à VDE 0106 |
|---|---|
| Traitement de protection | TH |
| Température de l'air ambiant en fonctionnement | -5…55 °C |
| Température ambiante pour le stockage | -60…80 °C |
| Température ambiante autour de l'appareil | -40…70 °C |
| Hauteur | 174 mm |
| Largeur | 168,5 mm |
| Profondeur | 181 mm |
| Altitude de fonctionnement | 3000 m sans déclassement |
| Poids Net | 4,65 kg |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 21,000 cm |
| Largeur de l'emballage 1 | 22,500 cm |
| Longueur de l'emballage 1 | 23,500 cm |
| Poids de l'emballage (Kg) | 4,941 kg |
| Type d'emballage 2 | P06 |
| Nb produits dans l'emballage 2 | 12 |
| Hauteur de l'emballage 2 | 57,000 cm |
| Largeur de l'emballage 2 | 60,000 cm |
| Longueur de l'emballage 2 | 80,000 cm |
| Poids de l'emballage 2 | 67,292 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 778 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | B2d4179a-eb65-40a3-a1ef-d9a33060486f |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
