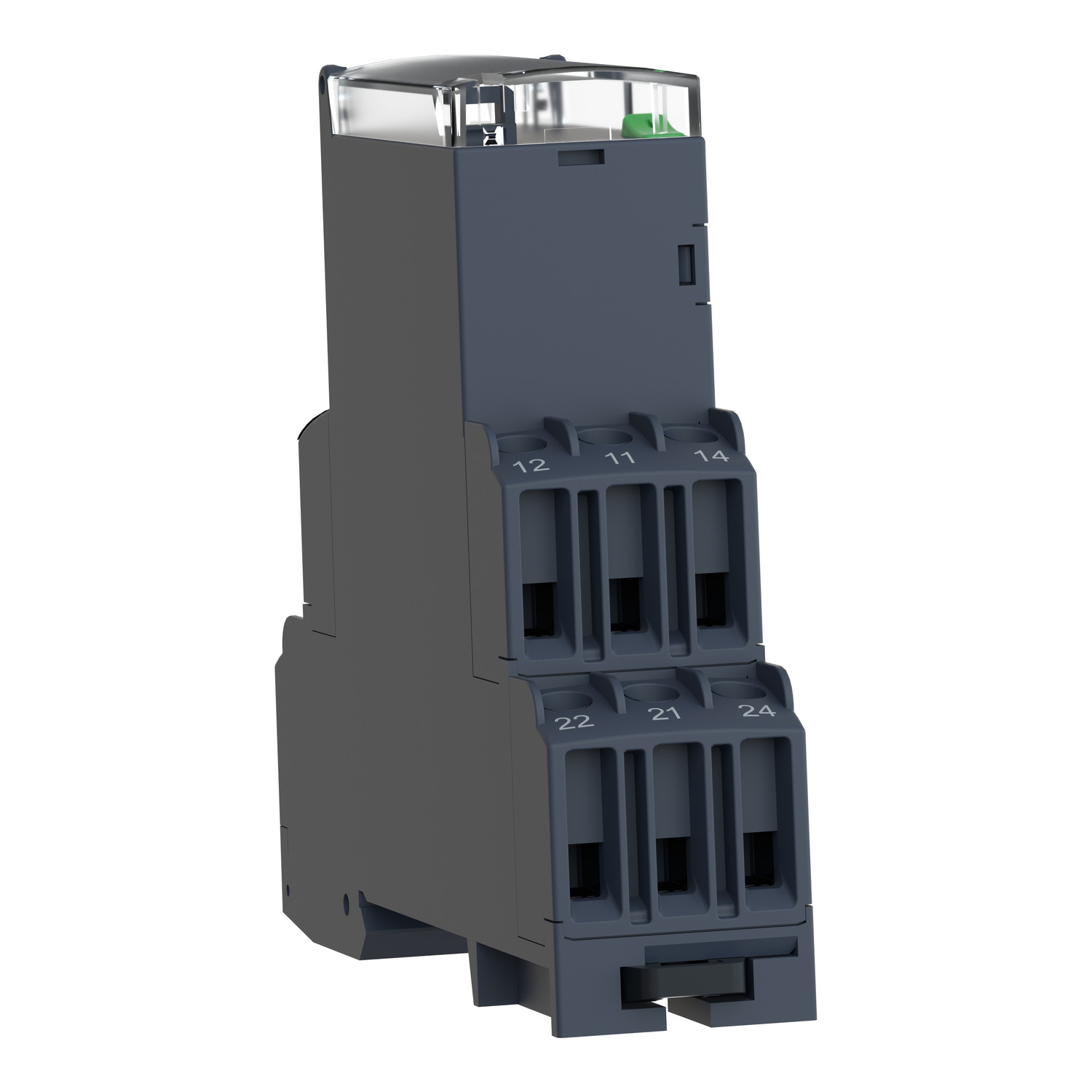

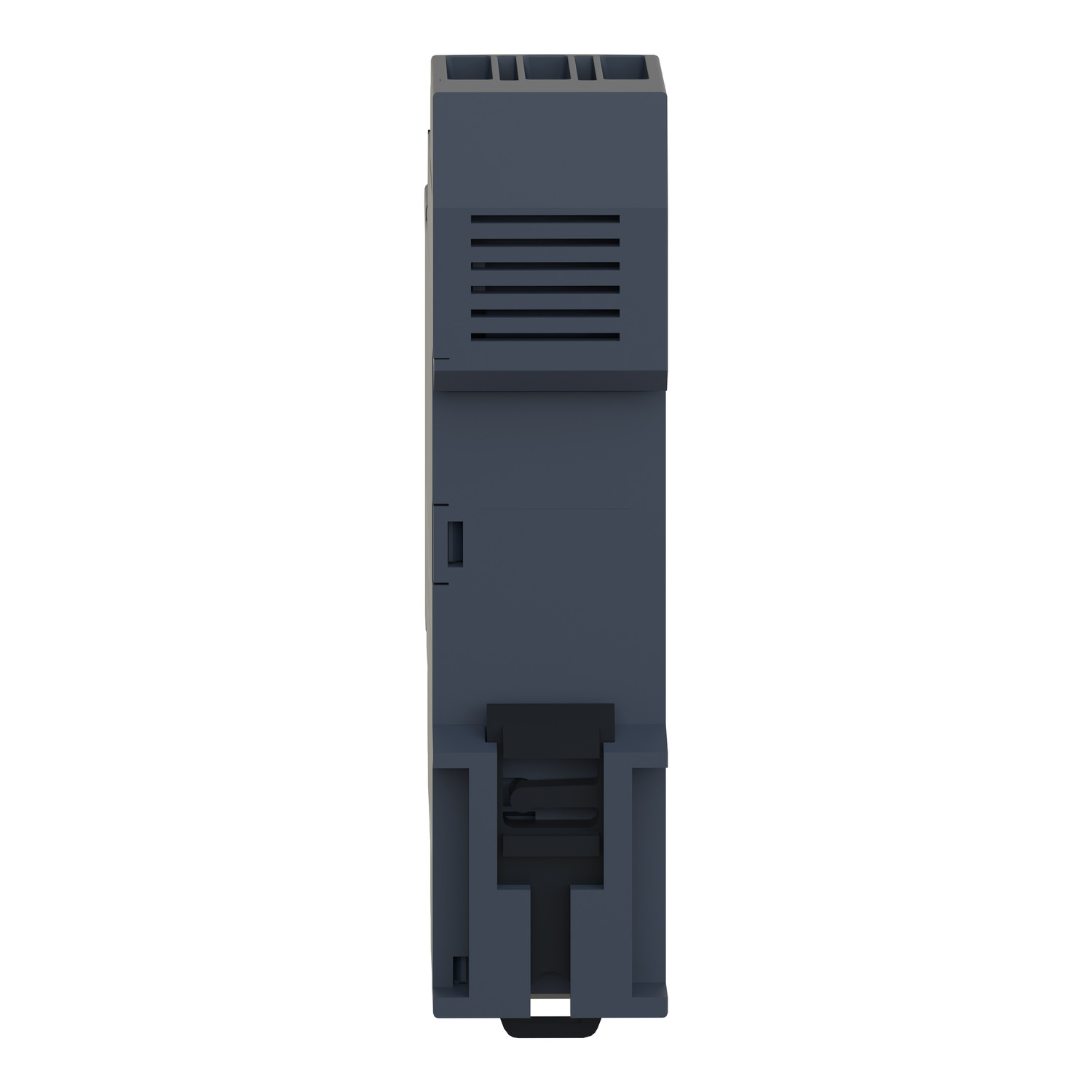

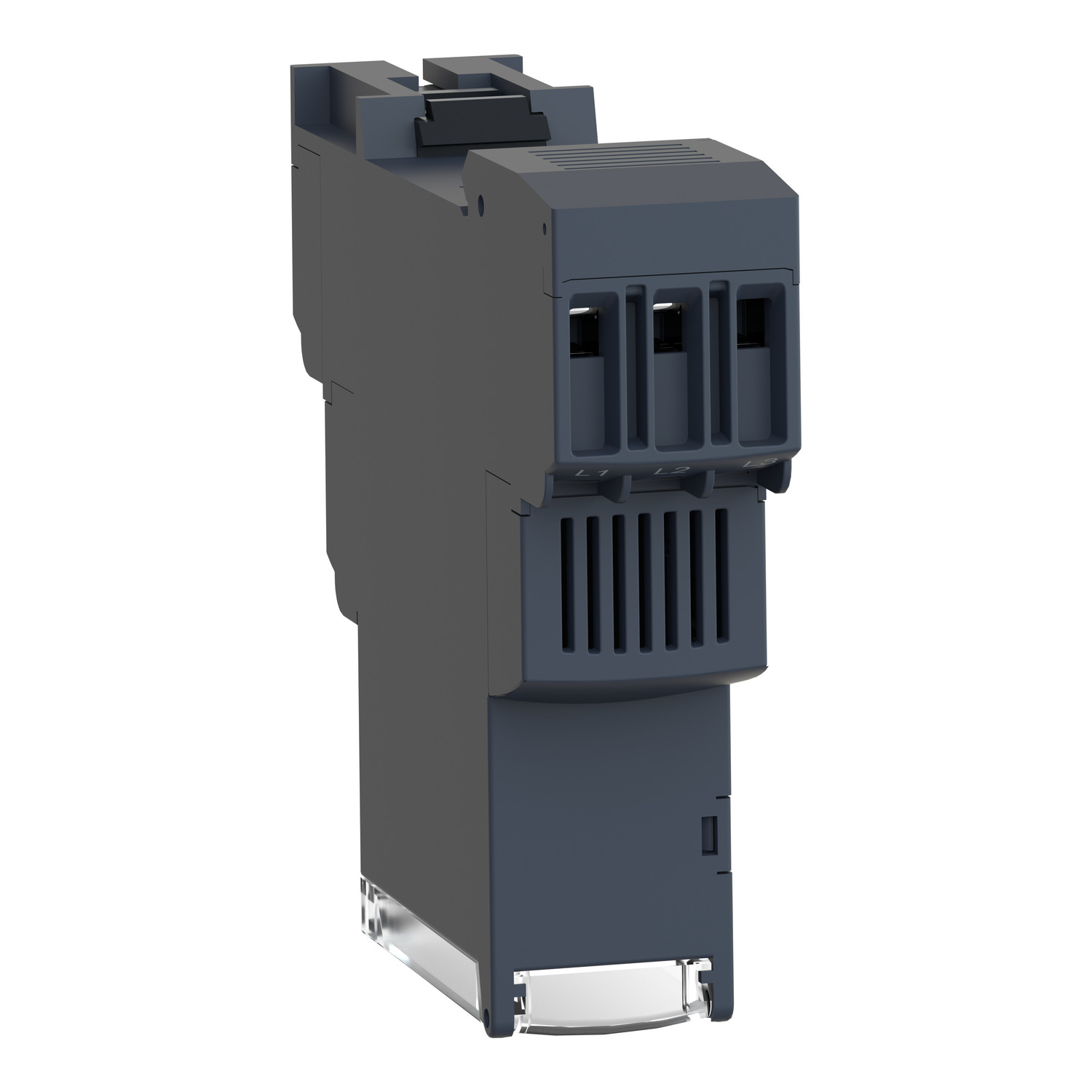

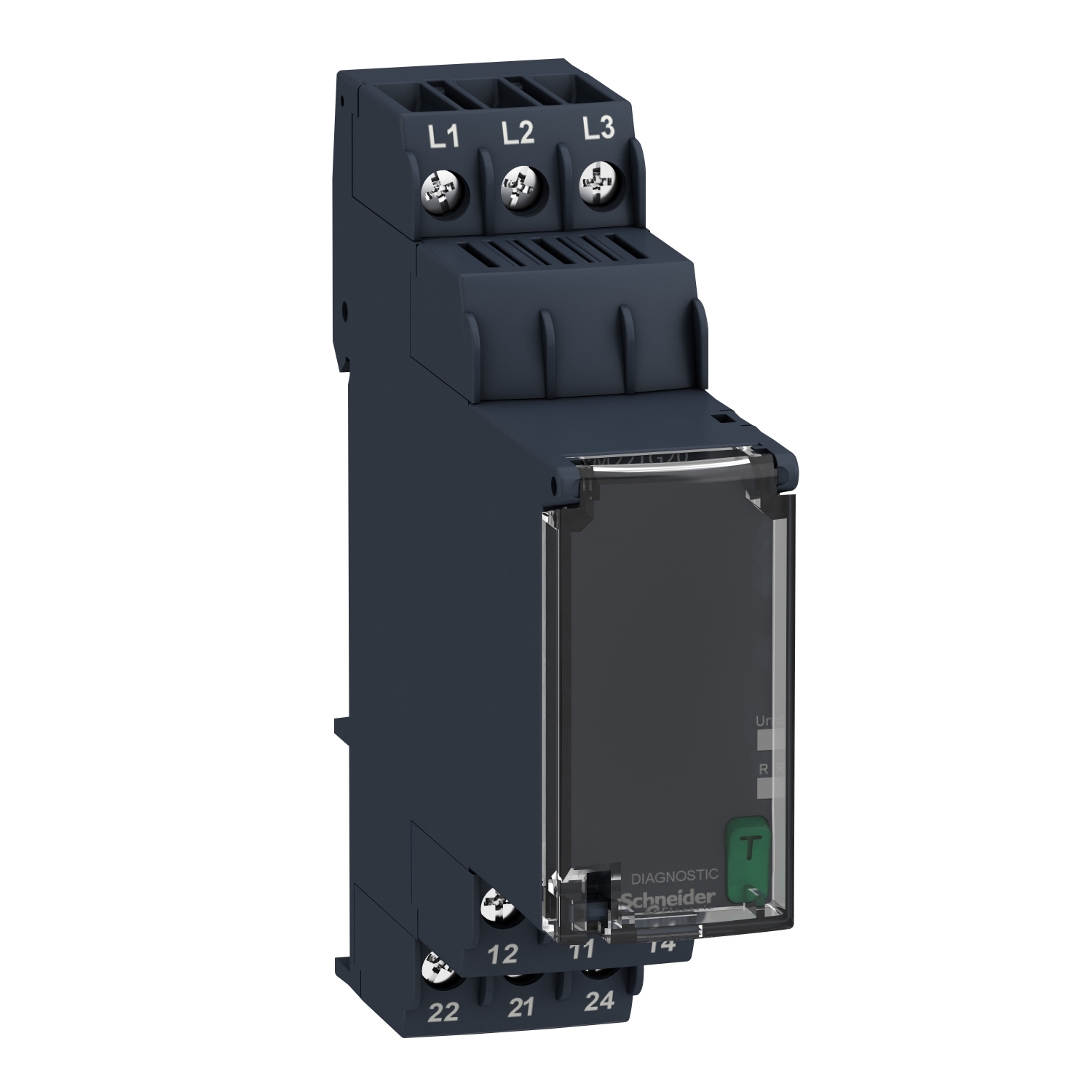

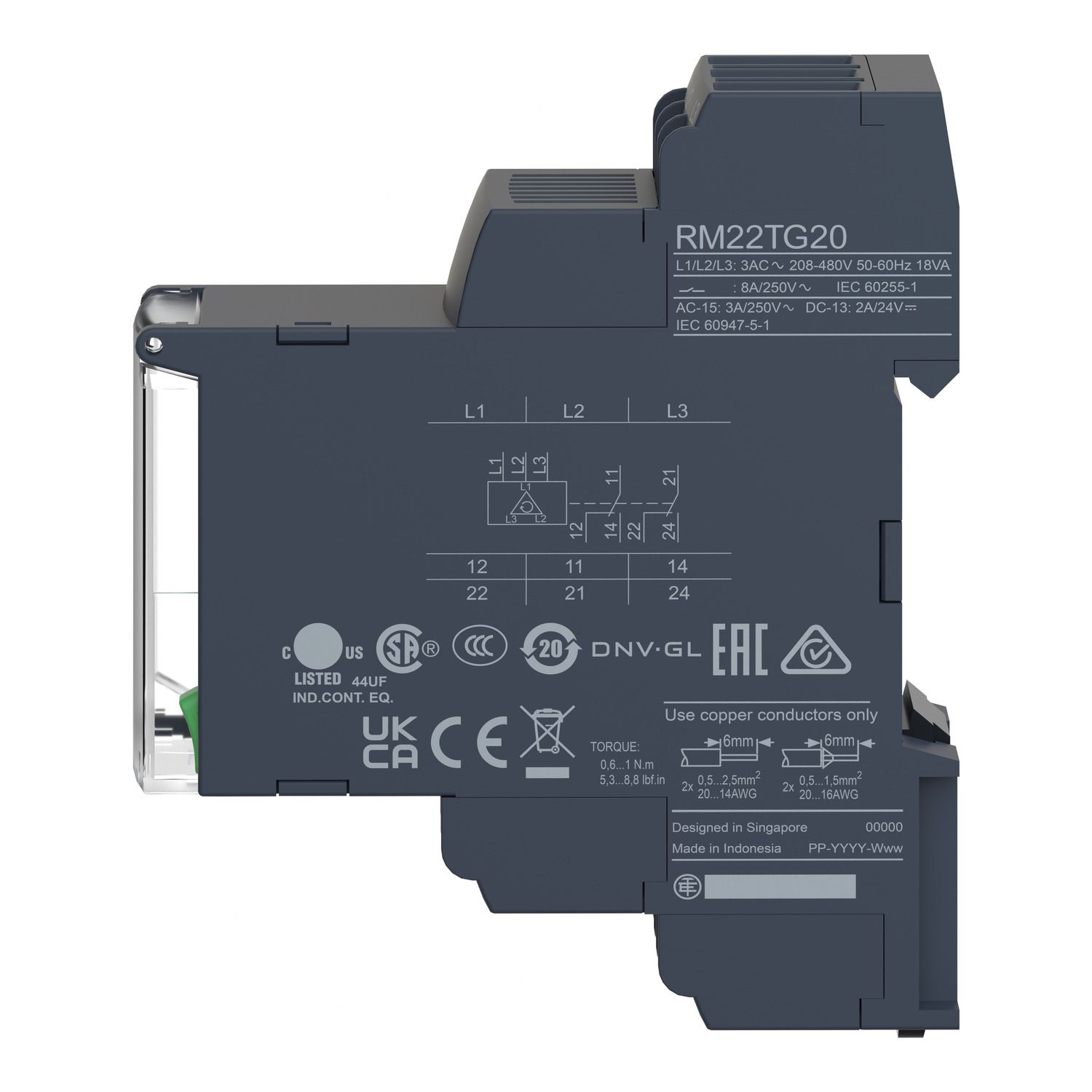

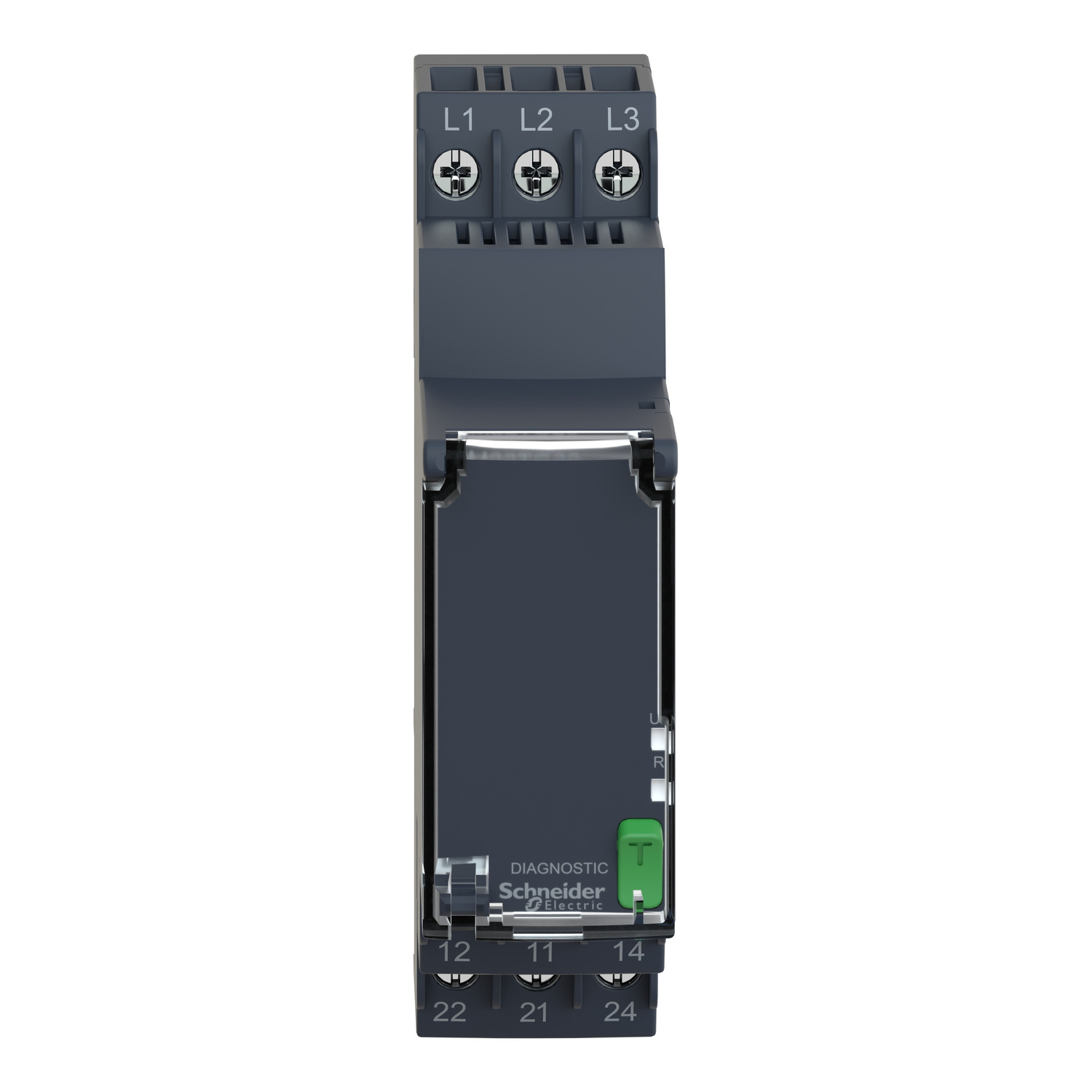

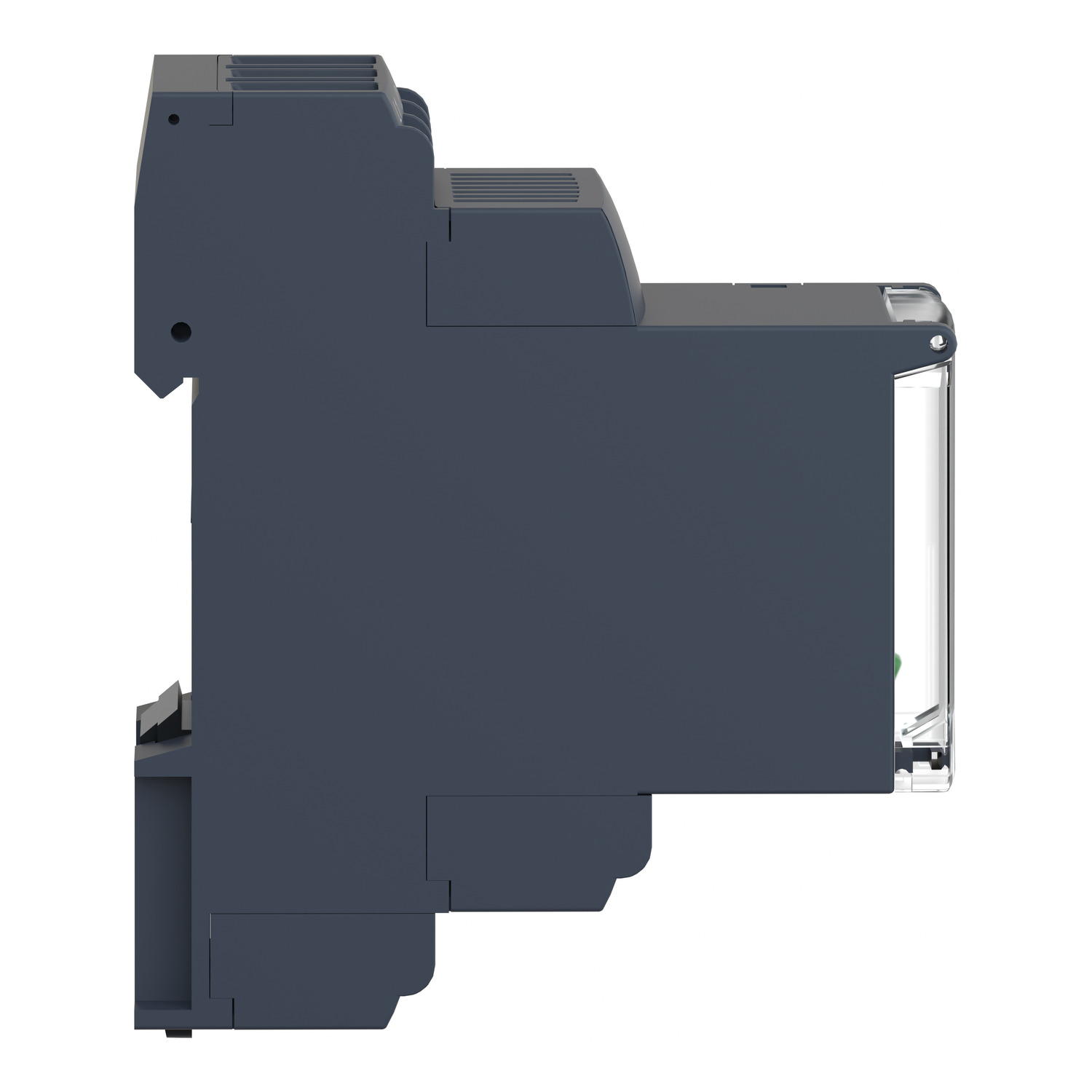

Harmony Control RM22 – relais contrôle de phases – 2OF – 208 à 480Vac
Réf. : RM22TG20
215,14 DHS
Description
Ce relais de contrôle de phases Harmony RM22TG permet la surveillance des circuits d’alimentation dans les réseaux triphasés. », »Ce relais de contrôle de phases modulaire triphasé est idéal pour la surveillance de la séquence ou coupure des phases dans les installations de contrôle industriel et des bâtiments. », »Il s’applique à un large type d’applications d’automatisation industrielle telles que le levage, l’emballage, les ascenseurs, le textile, l’eau. », »Il a l’un des facteurs de forme fins du marché avec une largeur de 22,5 mm, permettant une installation flexible et facile sur rail DIN, en utilisant le même espace que tout appareil DIN modulaire à 1 pôle. », »Il offre également une fonction de mémoire sélectionnable, une DEL intégrée pour indiquer l’état du contrôle, un couvercle scellable, avec des réglages simples et précis avec des vis de réglage. », »Il fournit à l’utilisateur une gestion automatique des arrêts et des informations sur les pannes pour une identification et un dépannage rapides des pannes. », »Contrôleur multifonction pour un large choix sélectionné dans les systèmes automatisés à logique câblée, idéal pour la rénovation d’installations anciennes sans utiliser d’automate.
Caractéristiques
Principales
| Gamme de produit | Harmony Control Relays |
|---|---|
| Type de relais | Contrôle relais |
| Type de produit ou équipement | Relais de contrôle 3 phases |
| Nombre de phases réseau | 3 phases |
| Nom du relais | RM22TG |
| Paramètres surveillés par le relais | Séquence de phaseDétection de défaillance de phase (coupure de 2 phases ou plus) |
| Type de temporisation | Sans |
| Capacité de commutation en VA | 2000 VA |
| Plage de mesure | 208...480 V tension CA |
| Type et composition des contacts | 2 "O/F" |
Complémentaires
| Temps de réinitialisation | 1500 ms à tension maximale |
|---|---|
| Tension de coupure max | 250 V CA |
| Courant commuté minimum | 10 mA à 5 V CC |
| Courant commuté max | 8 A CA |
| [Us] tension d'alimentation | CA/CC |
| Limites de la tension d'alimentation | 183…528 V CA |
| Limites de fonctionnement | 183...528 V CA |
| Puissance consommée en VA | 15 VA à 480 V CA 60 Hz |
| Seuil de détection de tension | < 100 V CA |
| Fréquence de tension d'alimentation | 50...60 Hz +/- 10 % |
| Contacts de sortie | 2 "O/F" |
| Temporisation à la mise sous tension | 650 ms |
| Temps de réponse | <= 200 ms |
| Catégorie de surtension | III conforming to CEI 60664-1III conforming to UL 508 |
| Résistance d'isolement | >100 MOhm à 500 V CC se conformer à CEI 60255-27 |
| Position de montage | Toutes positions |
| Mode de raccordement | Bornes à vis, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) rigide sans emboutBornes à vis, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexible avec emboutBornes à vis, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) rigide sans emboutBornes à vis, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexible avec embout |
| Couple de serrage | 0,6…1 N.m se conformer à CEI 60947-1 |
| Matière du boîtier | Plastique auto-extinguible |
| Etat LED | DEL (jaune) relais ONDEL (vert) puissance ON |
| Support de montage | Rail DIN 35 mm se conformer à CEI 60715 |
| Durée de vie électrique | 100000 cycle |
| Durée de vie mécanique | 10000000 cycle |
| Catégorie d'emploi | AC-15 se conformer à CEI 60947-5-1DC-13 se conformer à CEI 60947-5-1AC-1 se conformer à CEI 60947-4-1DC-1 se conformer à CEI 60947-4-1 |
| [Un] rated nominal voltage | auto-alimenté |
| Données de fiabilité de sécurité | MTTFd = 924,6 annéesB10d = 850000 |
| Matière des contacts | Sans cadmium |
| Type de commande | Avec bouton test |

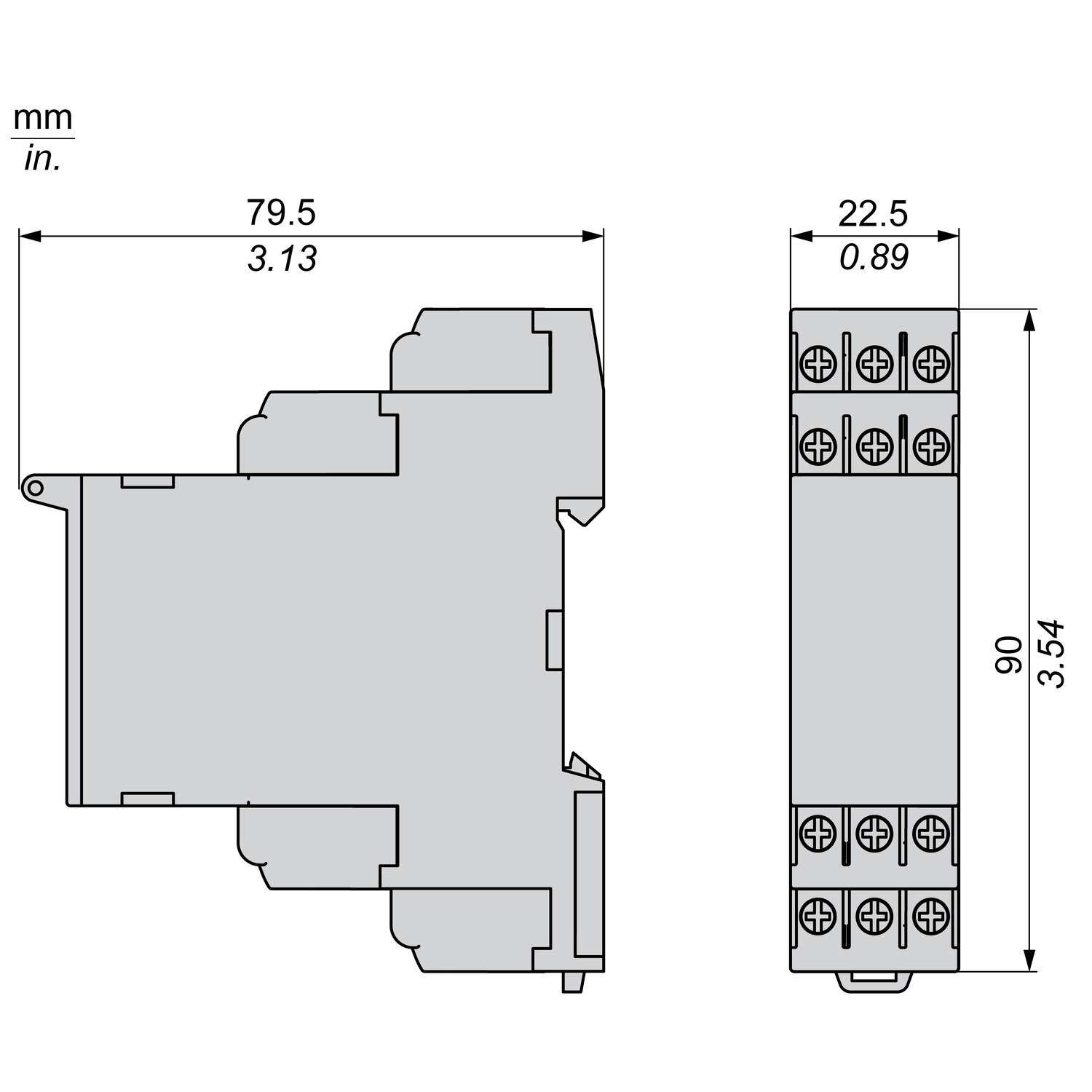

| Largeur | 22,5 mm |
| Poids Net | 0,09 kg |
Environnement
| Immunité aux micro coupures | 10 ms |
|---|---|
| Compatibilité électromagnétique | Immunité pour les environnements résidentiels/commerciaux/industrie légère conforming to CEI 61000-6-1Immunité aux environnements industriels conforming to CEI 61000-6-2Norme sur l'émission pour environnements résidentiel/commerciaux/industrie légèr conforming to CEI 61000-6-3Norme d'émission pour environnements industriels conforming to CEI 61000-6-4Décharge électrostatique - test level: 6 kV niveau 3 (décharge par contact) conforming to CEI 61000-4-2Décharge électrostatique - test level: 8 kV niveau 3 (décharge dans l'air) conforming to CEI 61000-4-2Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés - test level: 10 V/m niveau 3 conforming to CEI 61000-4-3Test d'immunité aux transitoires électriques rapides/en salves - test level: 4 kV niveau 4 (directe) conforming to CEI 61000-4-4Test d'immunité aux transitoires électriques rapides/en salves - test level: 2 kV niveau 4 (couplage capacitif) conforming to CEI 61000-4-4Test d’immunité aux surtensions - test level: 4 kV niveau 4 (mode commun) conforming to CEI 61000-4-5Test d’immunité aux surtensions - test level: 2 kV niveau 4 (mode différentiel) conforming to CEI 61000-4-5Émissions transmises par conduction et rayonnées groupe 1, classe B conforming to CISPR 11Émissions transmises par conduction et rayonnées classe B conforming to CISPR 22 |
| Normes | CEI 60255-1 |
| Certifications du produit | CEEACRCMGLCSAULCCC |
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -20…50 °C à 60 Hz-20…60 °C à 50 Hz CA/CC |
| Humidité relative | 93…97 % à 25…55 °C se conformer à CEI 60068-2-30 |
| Tenue aux vibrations | 0,075 mm (f= 10…58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 10…58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-60,035 mm (f= 58,1…150 Hz) en fonctionnement se conformer à CEI 60068-2-60,5 gn (f= 58,1…150 Hz) en fonctionnement se conformer à CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée = 11 ms) pour en fonctionnement se conformer à CEI 60068-2-27 |
| Degré de protection IP | IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se conformer à CEI 60529 (panneau avant) |
| Degré de pollution | 3 se conformer à CEI 60664-13 se conformer à UL 508 |
| Tension d'essai diélectrique | 2,5 kV CA 50 Hz, 1 mn se conformer à CEI 60255-27 |
Emballage
| Type d'emballage 1 | PCE | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nombre d'unité par paquet | 1 | |||||||||||||||||||||
| Hauteur de l'emballage 1 | 2,500 cm | |||||||||||||||||||||
| Largeur de l'emballage 1 | 8,200 cm | |||||||||||||||||||||
| Longueur de l'emballage 1 | 9,500 cm | |||||||||||||||||||||
| Poids de l'emballage (Kg) | 104,000 g | |||||||||||||||||||||
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 95 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 3c095d35-159c-493c-8604-58788d456aa9 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
