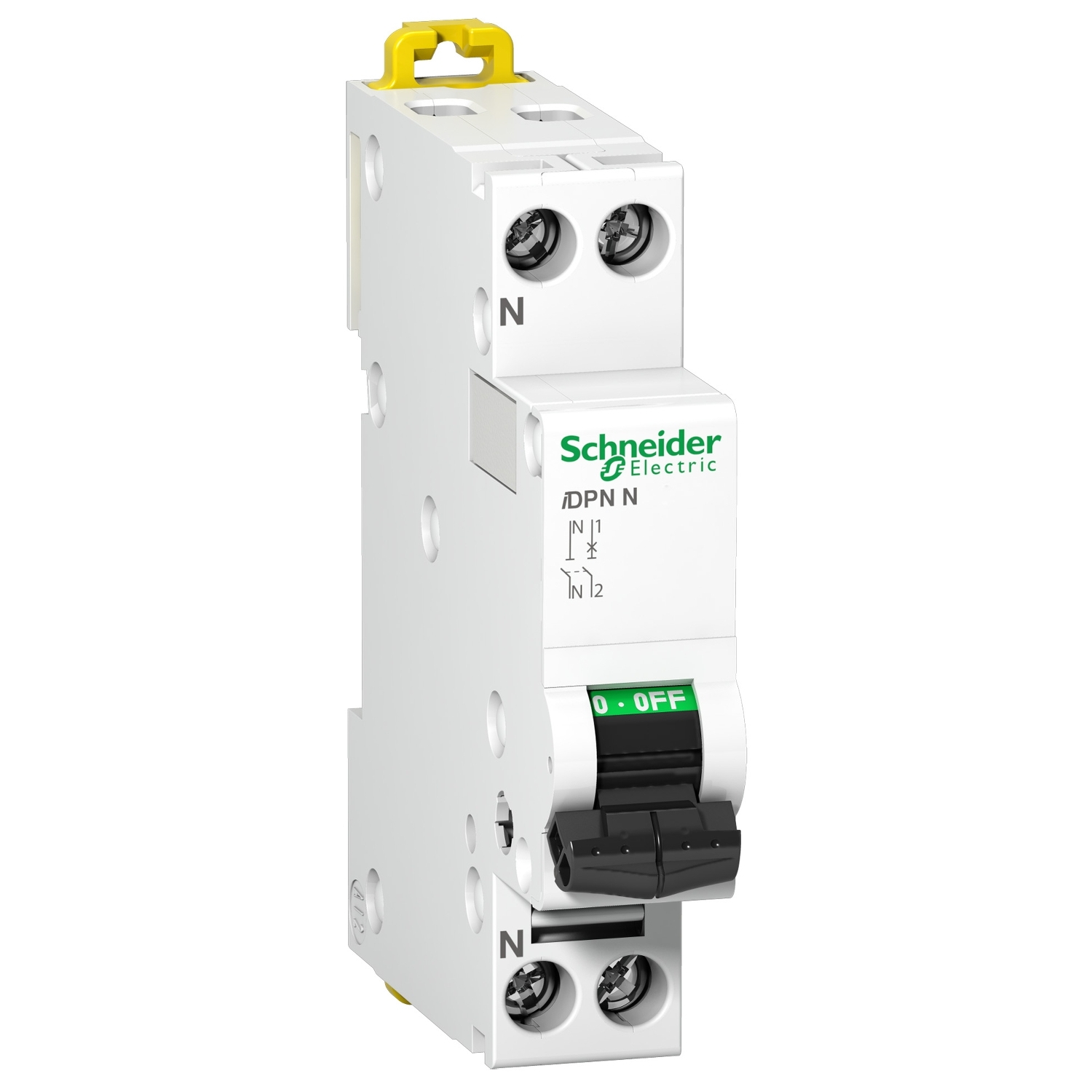

IDPN DISJONCTEUR 1P-N 6A C 6000A 10KA 23
Réf. : A9N21555
76,56 DHS
Caractéristiques
Principales
| Gamme de produit | Clario |
|---|---|
| Gamme | Clario |
| Nom du produit | IDPN |
| Type de produit ou équipement | Disjoncteur miniature |
| Nom de l'appareil | iDPN N |
| Application de l'appareil | Distribution |
| Description des pôles | 1P + N |
| Nombre de pôles protégés | 1 |
| Position neutre | Gauche |
| [In] courant nominal | 6 A |
| Type de réseau | CA |
| Technologie du déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 10 kA Icu à 230 V CA 50/60 Hz conforme à CEI 60947-26000 A Icn à 230 V CA 50/60 Hz conforme à EN/IEC 60898-1 |
| Aptitude au sectionnement | Oui |
Complémentaires
| Fréquence du réseau | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 230 V CA 50/60 Hz entre phase et neutre |
| Limite de déclenchement magnétique | 5...10 x In |
| [Ics] pouvoir assigné de coupure de service | 6000 A 100 % x Icn at 230 V CA 50/60 Hz conforming to EN/IEC 60898-17,5 kA 75 % x Icn at 230 V CA 50/60 Hz conforming to CEI 60947-2 |
| Classe de limitation | 3 se conformer à EN/IEC 60898-1 |
| [Ui] tension assignée d'isolement | 400 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs | 4 kV conforme à CEI 60947-2 |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Signalisation locale | Indication ON/OFF |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN |
| Pas de 9 mm | 2 |
| Hauteur | 81 mm |
| Largeur | 18 mm |
| Profondeur | 78 mm |
| Poids Net | 115 g |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | 20000 cycle |
| Description des options de verrouillage | Dispositif de cadenassage |
| Mode de raccordement | Borne du type à cage en aval0,33…10 mm² flexibleBorne du type à cage en aval0,75…16 mm² rigideBorne du type à cage en amont0,33…10 mm² flexibleBorne du type à cage en amont0,75…16 mm² rigide |
| Longueur de dénudage des fils | 13 mm |
| Couple de serrage | 2 N.m |
| Protection différentielle | Bloc séparé |
Environnement
| Normes | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Degré de protection IP | IP20 se conformer à CEI 60529 |
| Degré de pollution | 3 se conformer à CEI 60947-1 |
| Tropicalisation | 2 se conformer à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Altitude de fonctionnement | 2000 m |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Température ambiante pour le stockage | -40…70 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 7,3 cm |
| Largeur de l'emballage 1 | 1,8 cm |
| Longueur de l'emballage 1 | 8,5 cm |
| Poids de l'emballage (Kg) | 114 g |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Use Better | |
|---|---|
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | C839c050-8547-41ce-b0db-e9813554fc09 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit sans halogènes |
| Use Again | |
| Réemballer et réusiner | |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
