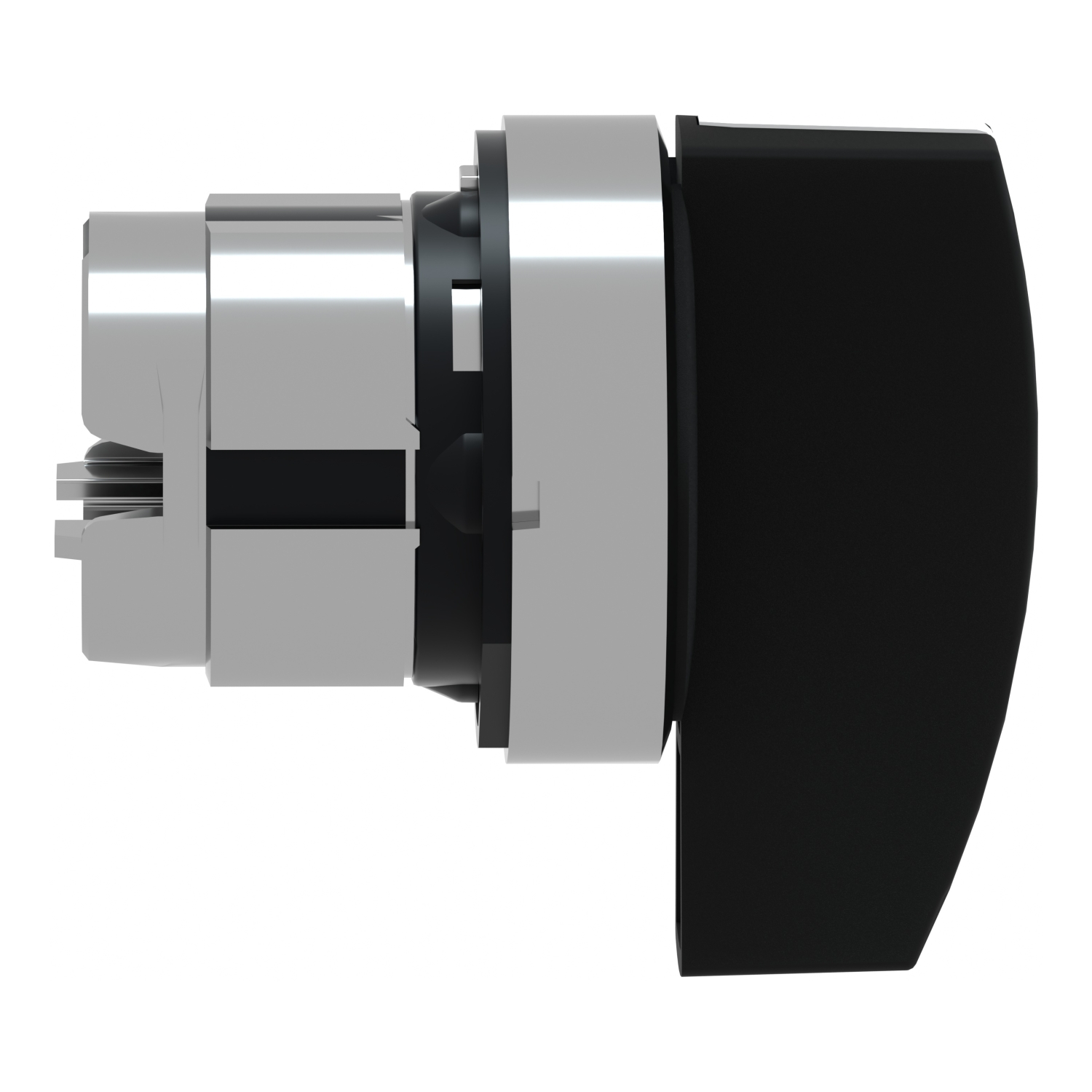

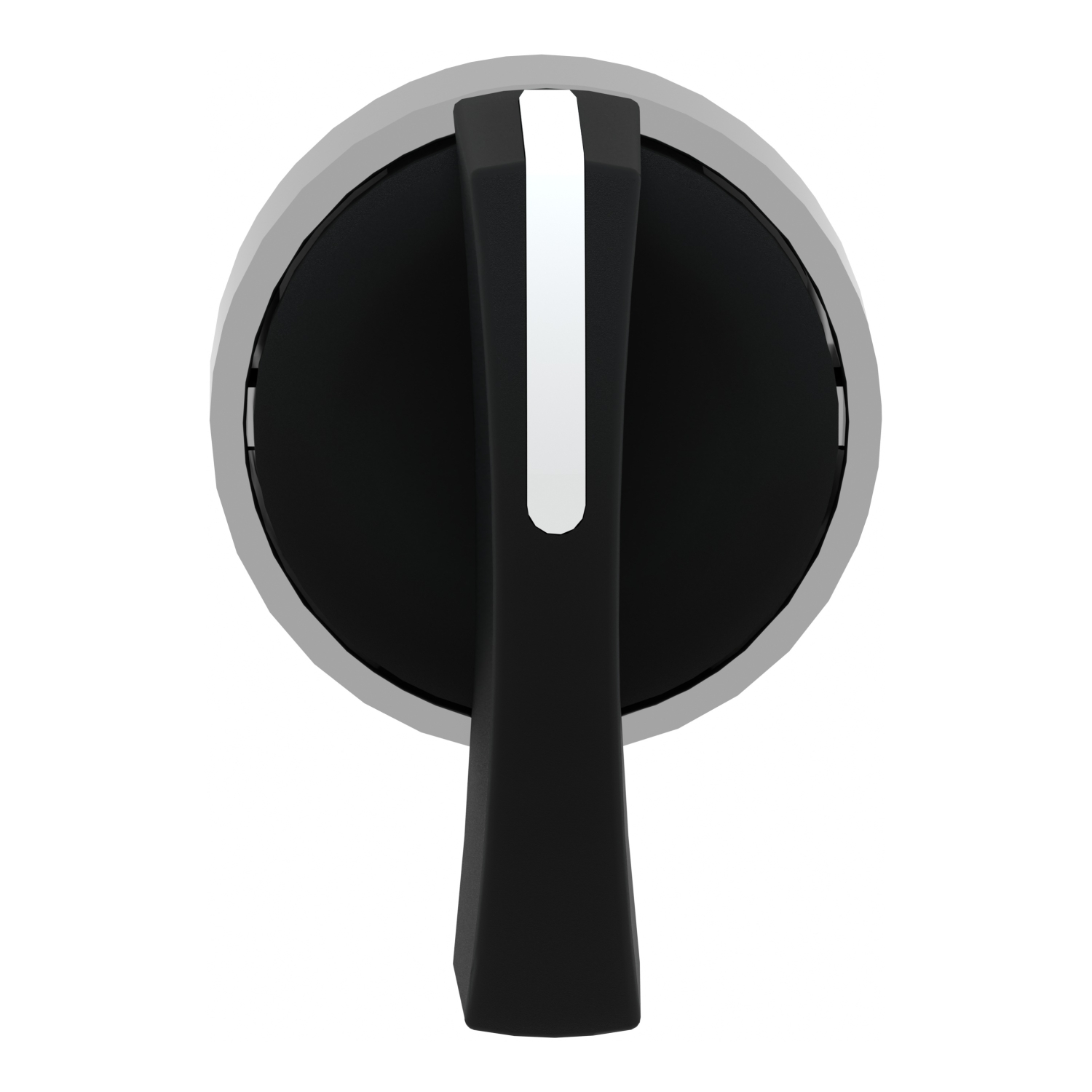

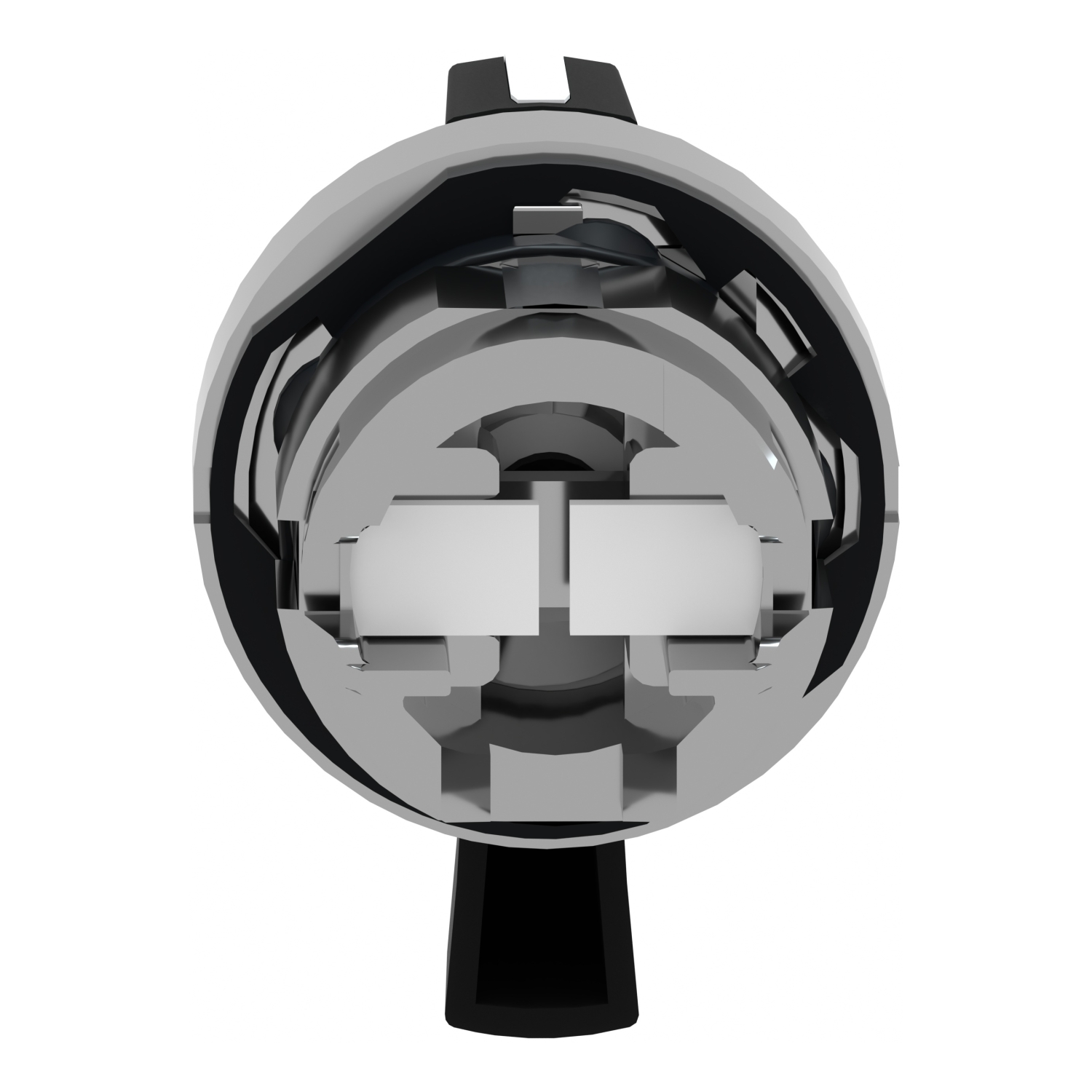

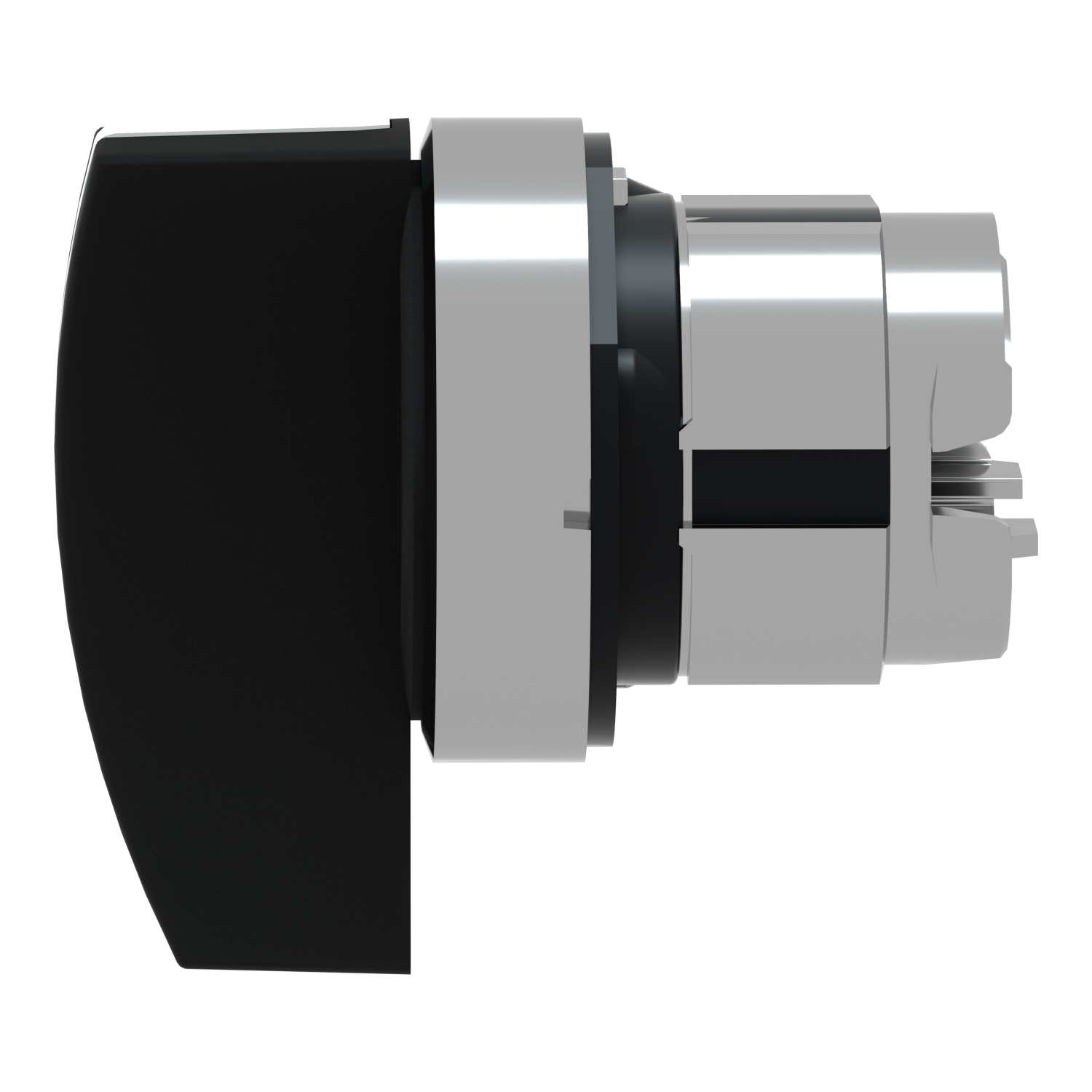

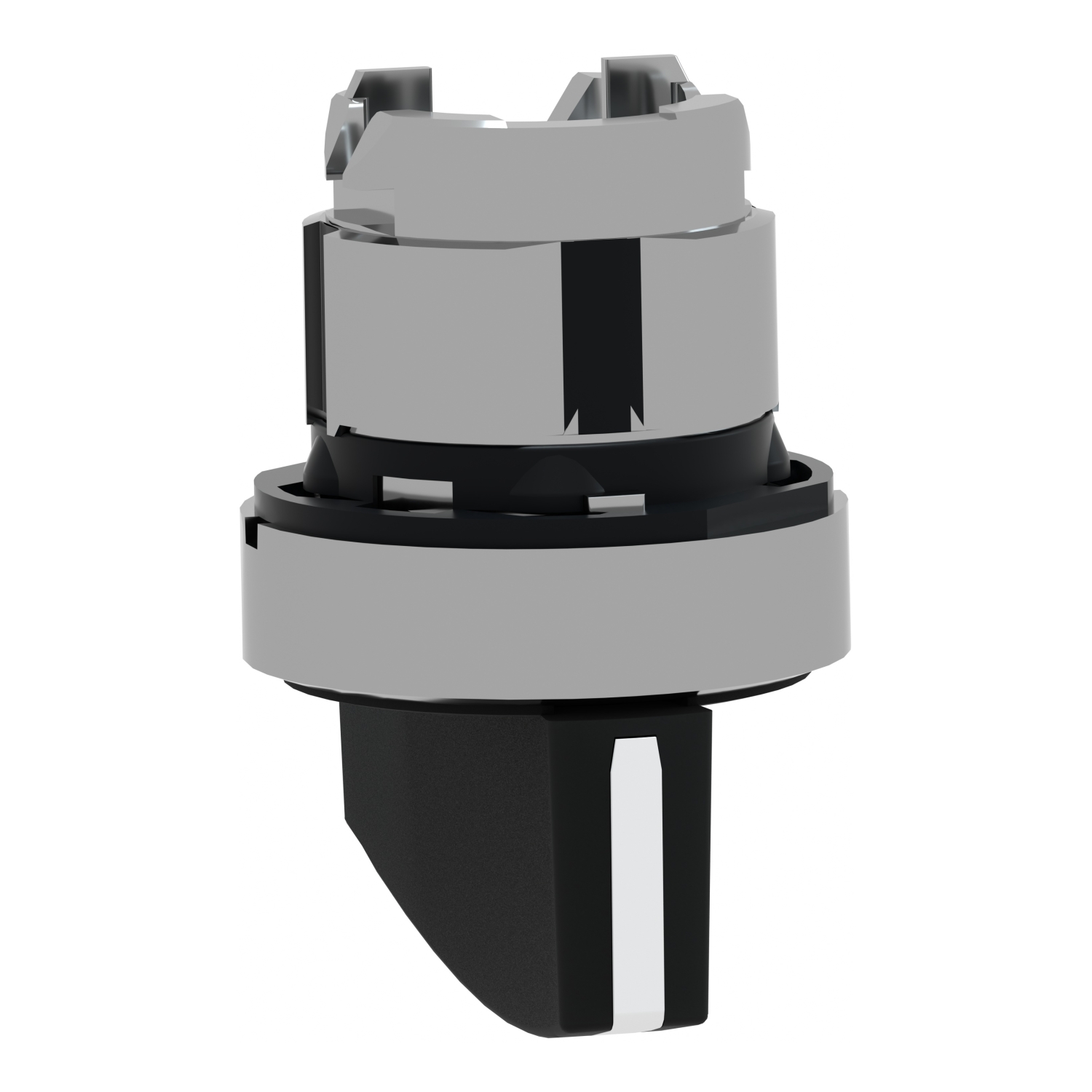

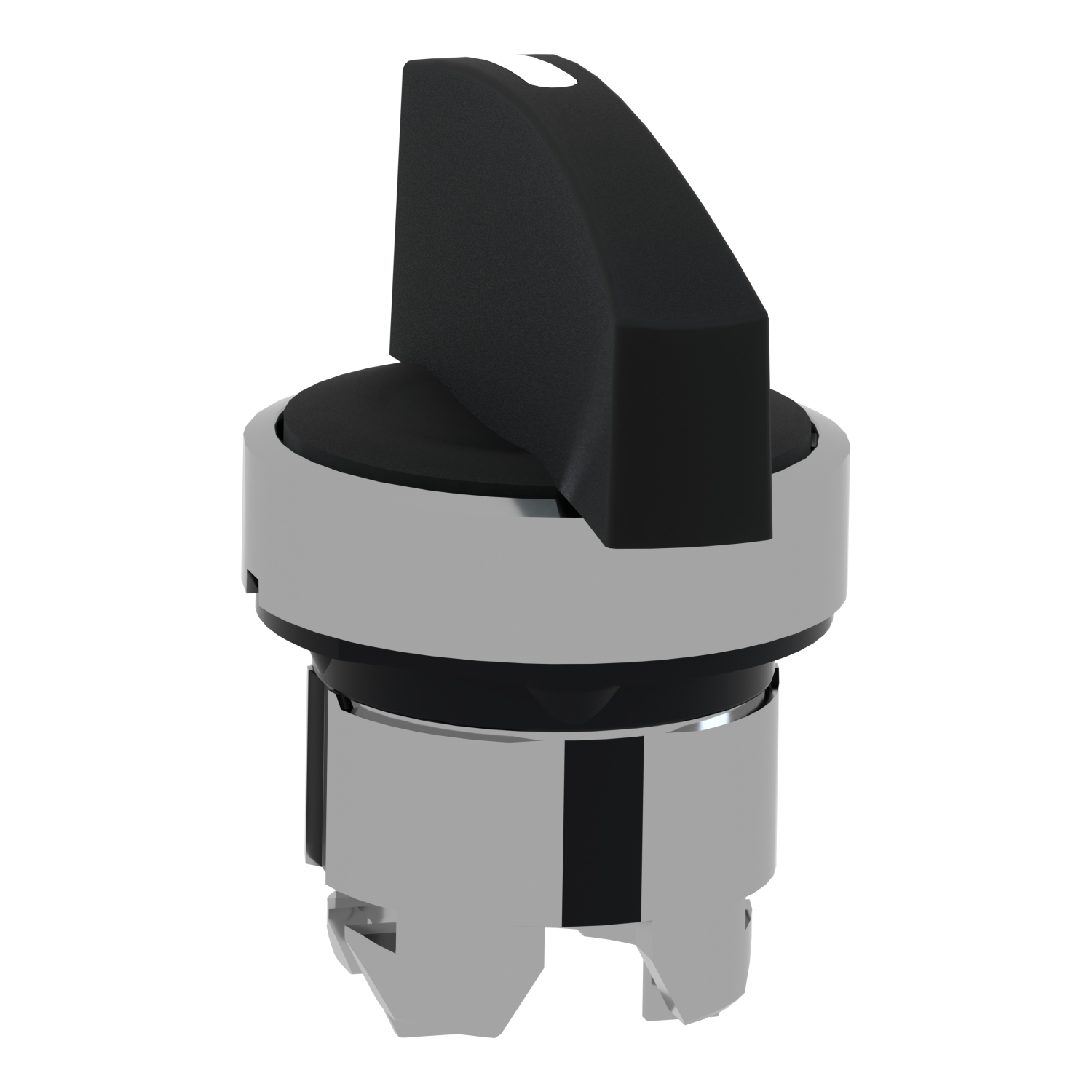

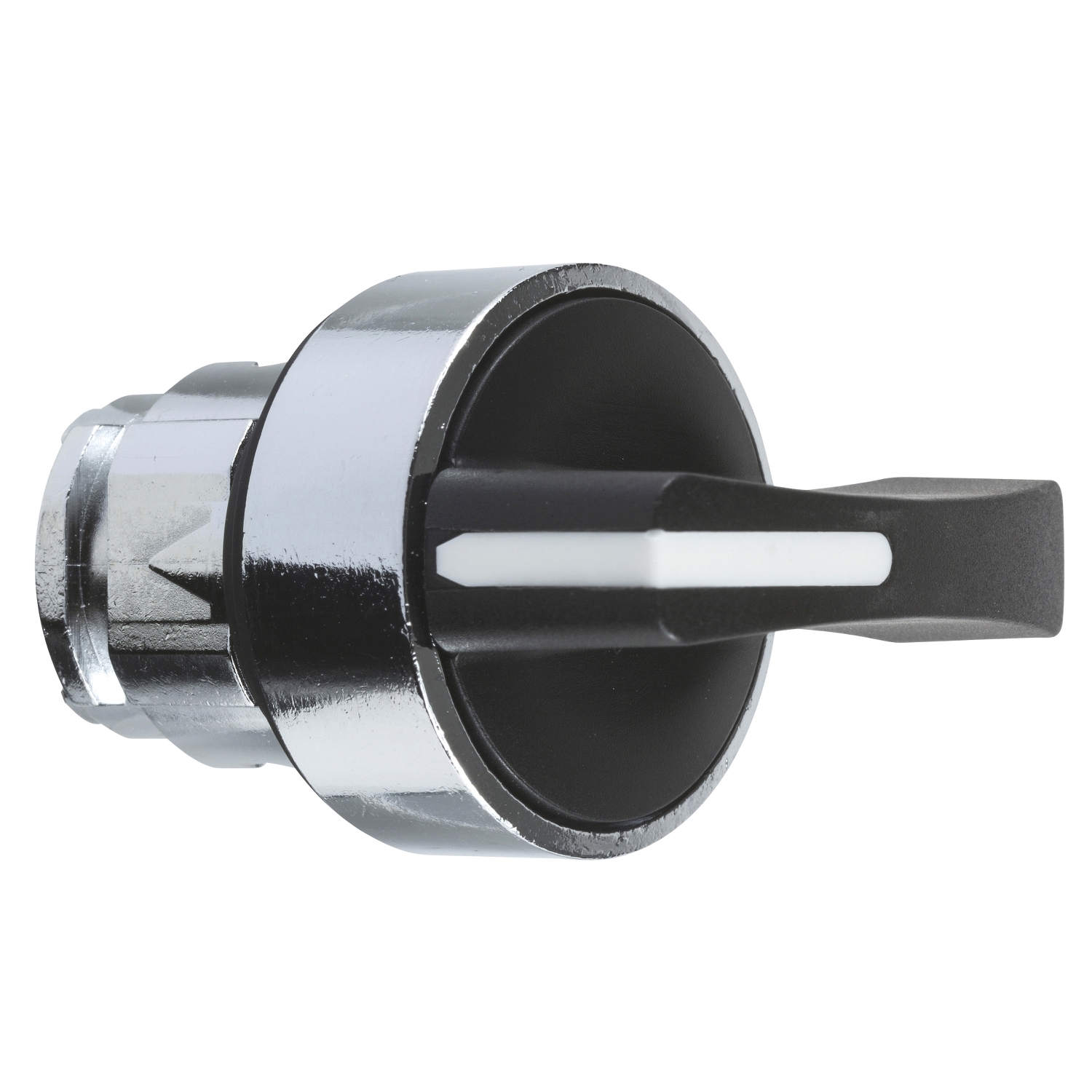

Harmony XB4 – tête bouton tournant à crosse – Ø22 – 3 pos rap C – noir
Réf. : ZB4BJ5
61,27 DHS
Description
Elle propose trois positions de +/- 45° maintenues et s’adapte aux unités de commande à rappel à ressort au centre. L’installation et la maintenance deviennent beaucoup plus rapides et simples. », »Ce produit répond à la plupart des applications industrielles, des besoins du secteur tertiaire et des infrastructures : travail des matériaux, emballage, pompage, biens de consommation courante, eau/eaux usées, pétrole et gaz, manutention. », »Il a été conçu pour résister aux environnements les plus difficiles tels que les environnements maritimes ou poussiéreux. Les boutons-poussoirs Harmony sont conçus pour effectuer jusqu’à 10 millions de manœuvres. », »La tête pour bouton tournant à crosse Harmony XB4 est composée d’une collerette en métal plaqué chrome et d’une unité de commande à capsule noire ronde de Ø22 mm, non cadenassable. », »Le montage est simplifié grâce à l’intégration du bouton, de la collerette affleurante et du joint d’étanchéité en une seule pièce. L’épaisseur de la plaque de terre combinée à l’entretoise s’ajuste au suport de montage. », »Les performances de la gamme Harmony XB4 répondent à la plupart des normes internationales et homologations les plus exigeantes : EN/IEC, marquage CE, UL, CSA, CCC, EAC, JIS, NEMA et certifications Marine. Produit conforme ROHS UE. », »Associez ou complétez votre tableau électrique avec d’autres accessoires pour une efficacité optimale : caches de protection, étiquettes et porte-étiquettes, capsules, capuchons, lampes. », »Accédez dès maintenant au configurateur Harmony en ligne pour vous aider à identifier la référence qui convient à votre application et à personnaliser votre produit. », »Accédez dès maintenant au configurateur Harmony en ligne pour vous aider à identifier la référence qui convient à votre application et à personnaliser votre produit.
Caractéristiques
Principales
| Gamme de produit | Harmony XB4 |
|---|---|
| Type de produit ou équipement | Tête d'interrupteur |
| Nom de l'appareil | ZB4 |
| Matériau de la collerette | Métal chromé |
| Diamètre de fixation | 22 mm |
| Type de tête | Standard |
| Vente par quantité indivisible | 1 |
| Forme de la tête de l'unité de signalisation | Rond |
| Type de commande | Vers le centre rappel à ressort |
| Profil de fonctionnement | Noir poignée longue |
| Informations complémentaires pour le fonctionnement | Non cadenassable |
| Information sur position de fonctionnement | 3 positions +/- 45° |
Complémentaires

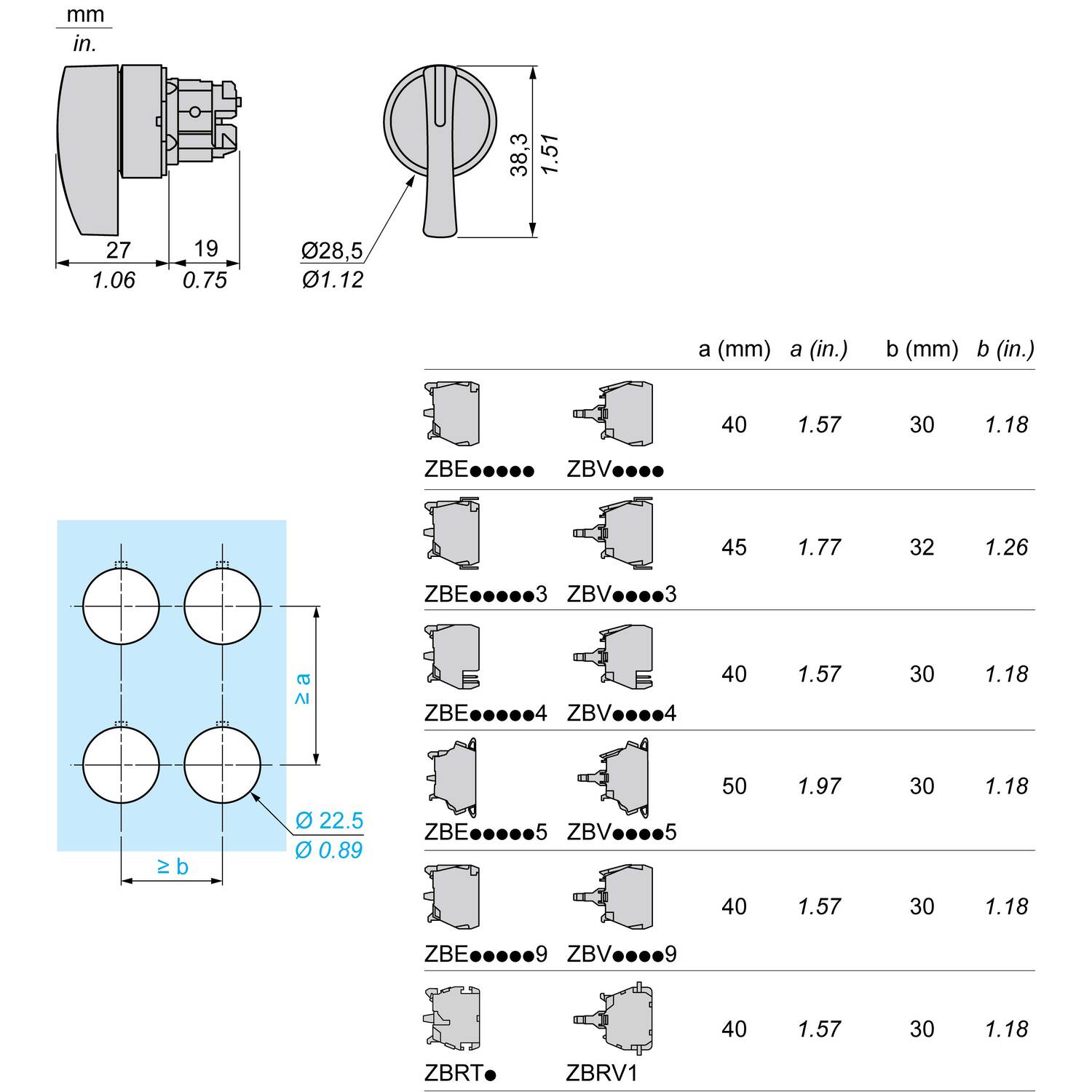

| Largeur hors tout CAO | 29 mm |
|---|---|
| Hauteur hors tout CAO | 38 mm |
| Profondeur hors tout CAO | 44 mm |
| Poids Net | 0,04 kg |
| Tenue au nettoyage haute pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Durée de vie mécanique | 1000000 cycle |
| Code de composition électrique | C3 pour<6 contacts à l""aide desimple blocs dans montage avantC4 pour<6 contacts à l""aide desimple et double blocs dans montage avantC5 pour<5 contacts à l""aide desimple blocs dans montage avantC6 pour<5 contacts à l""aide desimple et double blocs dans montage avantC7 pour<4 contacts à l""aide desimple blocs dans montage avantC8 pour<4 contacts à l""aide desimple et double blocs dans montage avantC11 pour<3 contacts à l""aide desimple blocs dans montage avant |
| Présentation du produit | Élément de base |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -40…70 °C |
| Catégorie de surtension | Classe I conforming to CEI 60536 |
| Degré de protection IP | IP67 se conformer à CEI 60529IP69IP69K |
| Degré de protection NEMA | NEMA 13NEMA 4X |
| Tenue aux chocs IK | IK06 se conformer à CEI 50102 |
| Normes | JIS C8201-5-1CEI 60947-1CEI 60947-5-4CEI 60947-5-5UL 508CEI 60947-5-1CSA C22.2 No 14JIS C8201-1 |
| Certifications du produit | CSADNVBVLROS (Lloyds register of shipping)UL listed |
| Tenue aux vibrations | 5 gn (f= 2…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 3,600 cm |
| Largeur de l'emballage 1 | 5,400 cm |
| Longueur de l'emballage 1 | 5,400 cm |
| Poids de l'emballage (Kg) | 45,000 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 250 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 11,824 kg |
| Type d'emballage 3 | P06 |
| Nb produits dans l'emballage 3 | 2000 |
| Hauteur de l'emballage 3 | 75,000 cm |
| Largeur de l'emballage 3 | 60,000 cm |
| Longueur de l'emballage 3 | 80,000 cm |
| Poids de l'emballage 3 | 104,204 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Non |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
