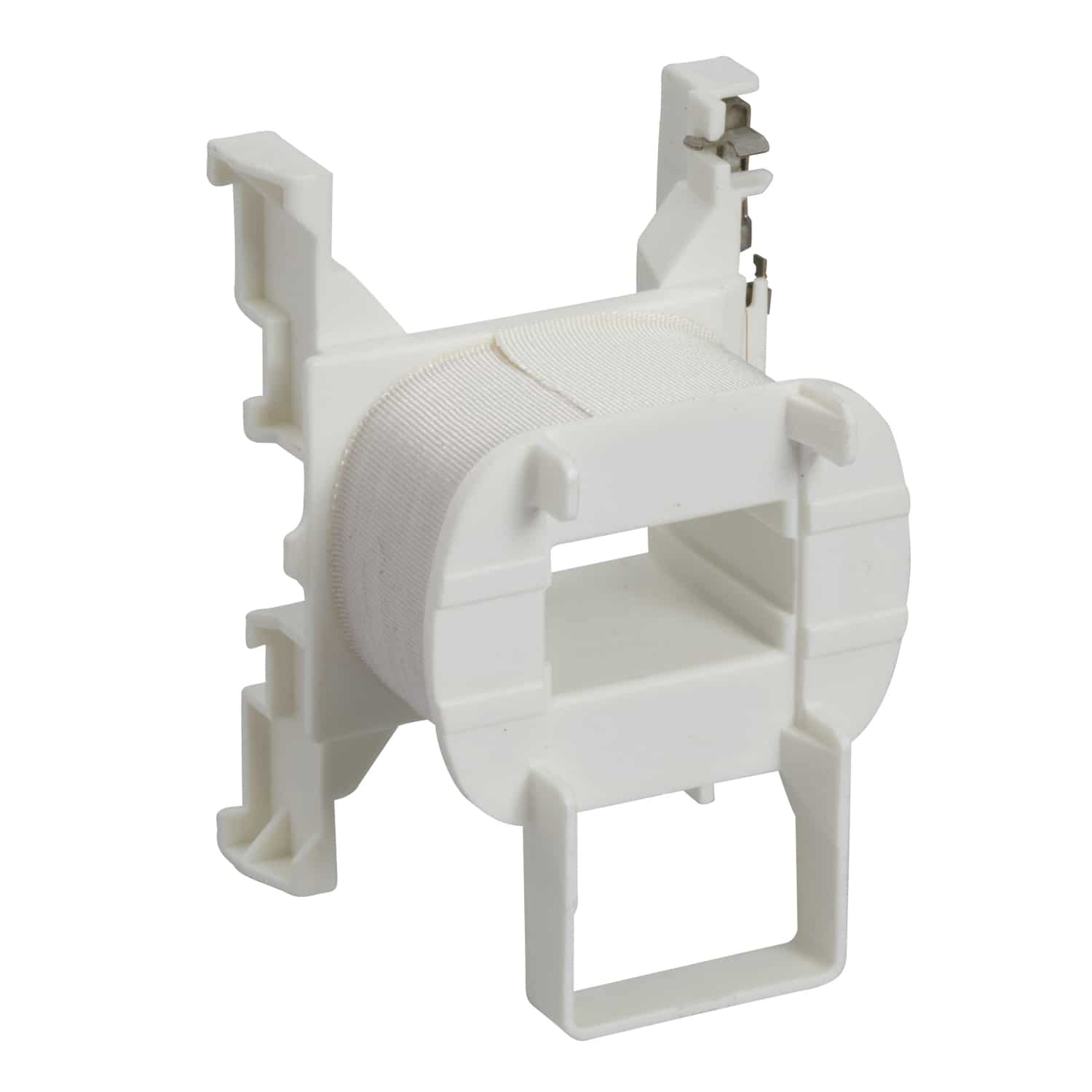

TeSys D – bobine pour contacteurs CAD et LC1D de 9…38A – 24VCA 50/60Hz
Réf. : LXD1B7
173,90 DHS
Description
Bobine de remplacement TeSys D 24 V CA 50/60 Hz, pour contacteurs TeSys D. », »A utiliser avec les contacteurs 3 et 4 pôles LC1D09 à D38 et LC1DT20, DT40. », »Il fonctionne dans les limites de tension 0,8-1,1 Uc (50 Hz), 0,85-1,1 Uc (60 Hz). », »Pour des taux de fonctionnement jusqu’à 3 600 cycles/heure et des environnements jusqu’à 60 °C, il offre une fiabilité et une durabilité élevées.
Caractéristiques
Principales
| Gamme | TeSys |
|---|---|
| Type de produit ou équipement | Bobine de contacteur |
| Nom de l'appareil | LXD1 |
| Type de circuit de commande | CA à 50/60 Hz |
| [Uc] tension circuit de commande | 24 V CA 50/60 Hz |
| Résistance moyenne | 5,37 Ohm à 20 °C |
| Inductance de circuit fermé | 0,22 H |
| Compatibilité produit | LC1D09...D38CADLC1DT20...DT40 |
| Durée de vie mécanique | 15 Mcycles |
| Vitesse de commande maximale | 3600 cyc/h 60 °C |
Complémentaires
| Technologie bobine | Sans module d'antiparasitage intégré |
|---|---|
| Plage de tension du circuit de commande | Perte de niveau: 0,3...0,6 Uc at 50/60 Hz (at<60 °C)Opérationnel: 0,8...1,1 Uc at 50 Hz (at<60 °C)Opérationnel: 0,85…1,1 Uc at 60 Hz (at<60 °C) |
| Puissance d'appel en VA | 70 VA 60 Hz cos phi 0,75 (at 20 °C)70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| Consommation moyenne au maintien en VA | 7,5 VA 60 Hz cos phi 0,3 (at 20 °C)7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Dissipation thermique | 2…3 W à 50/60 Hz |
Environnement
| Température de l'air ambiant en fonctionnement | -5…60 °C |
|---|---|
| Poids Net | 0,07 kg |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 4,500 cm |
| Largeur de l'emballage 1 | 6,300 cm |
| Longueur de l'emballage 1 | 4,000 cm |
| Poids de l'emballage (Kg) | 74,000 g |
| Type d'emballage 2 | S02 |
| Nb produits dans l'emballage 2 | 100 |
| Hauteur de l'emballage 2 | 15,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 7,744 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | A530c666-91dd-4119-8d61-f1c22a361ecb |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
