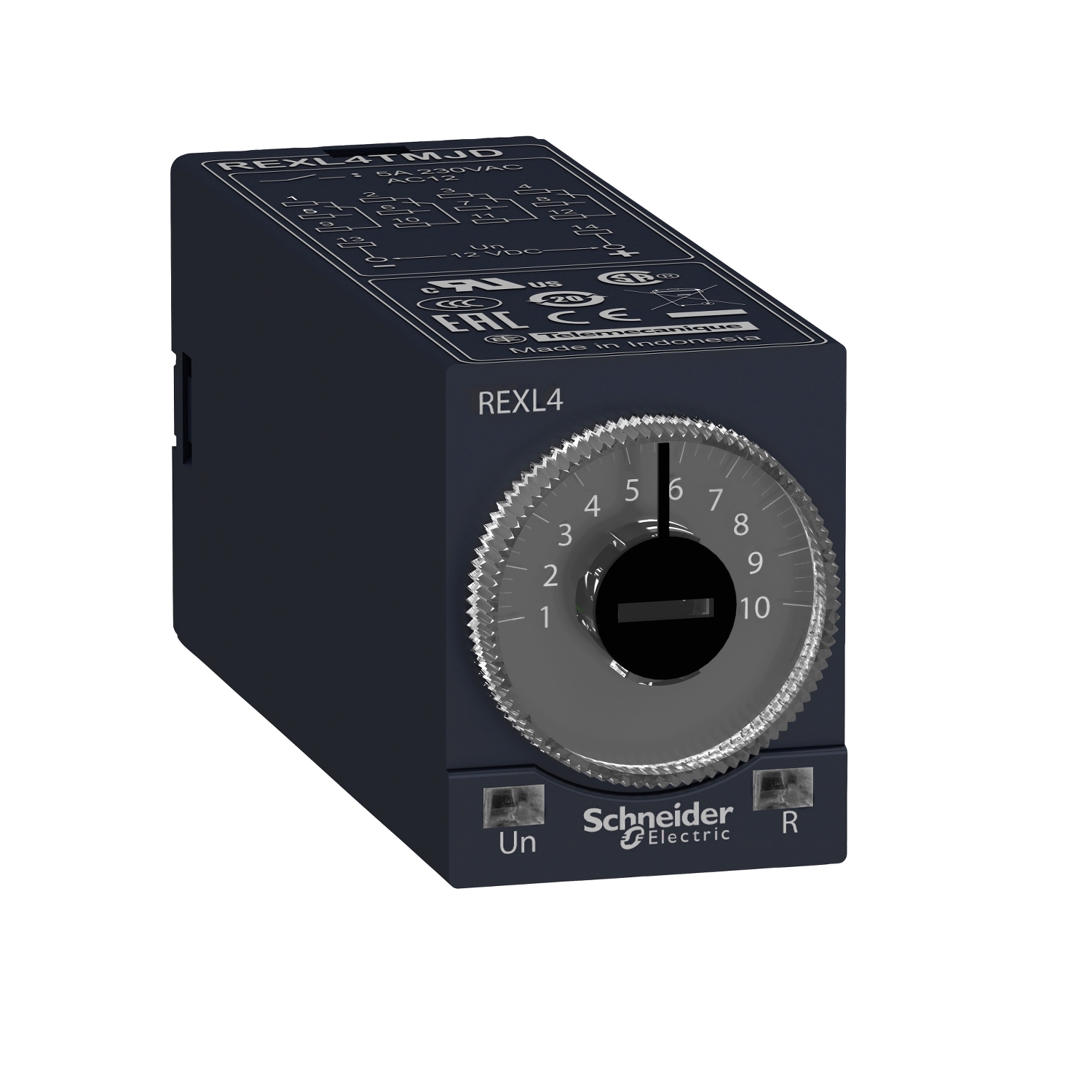

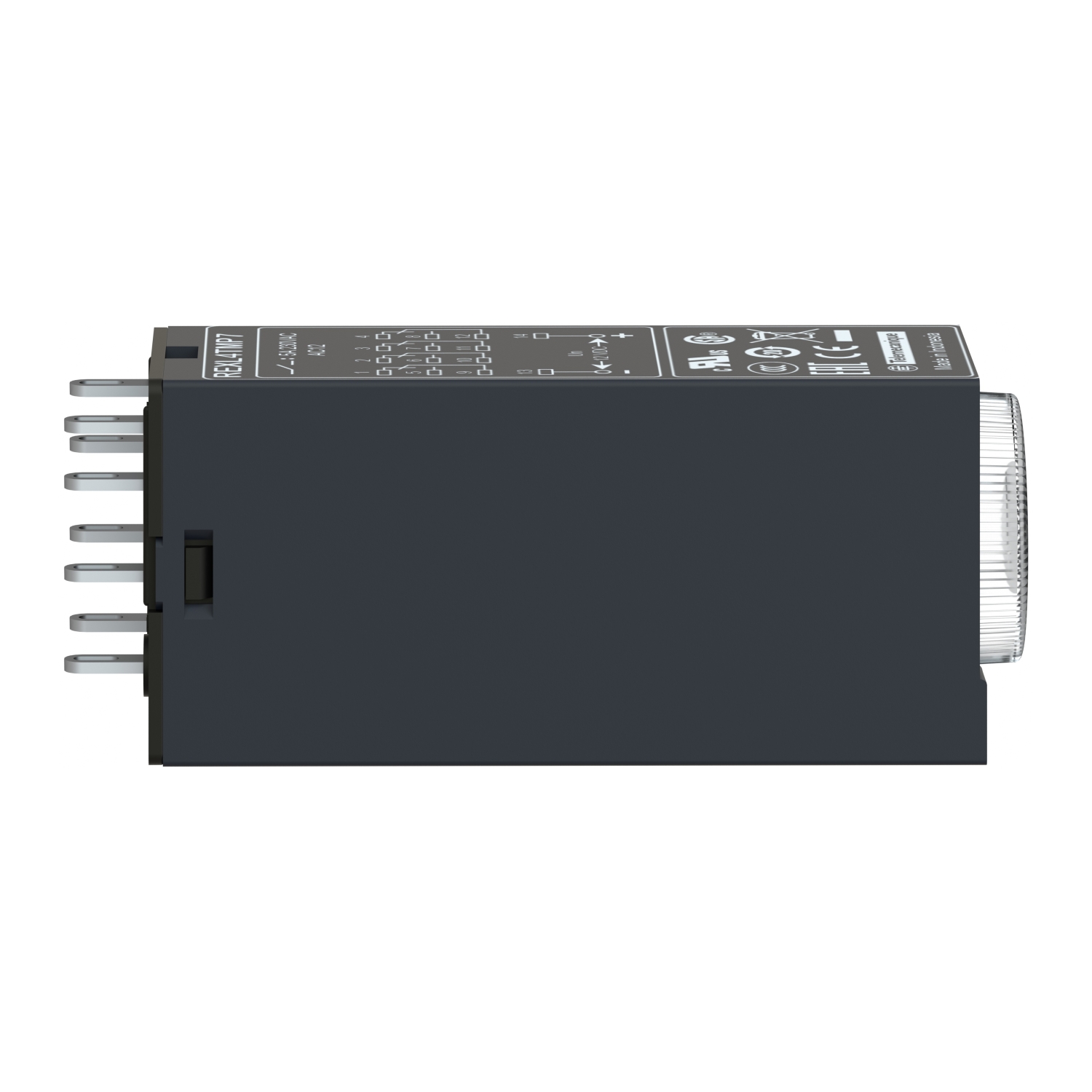

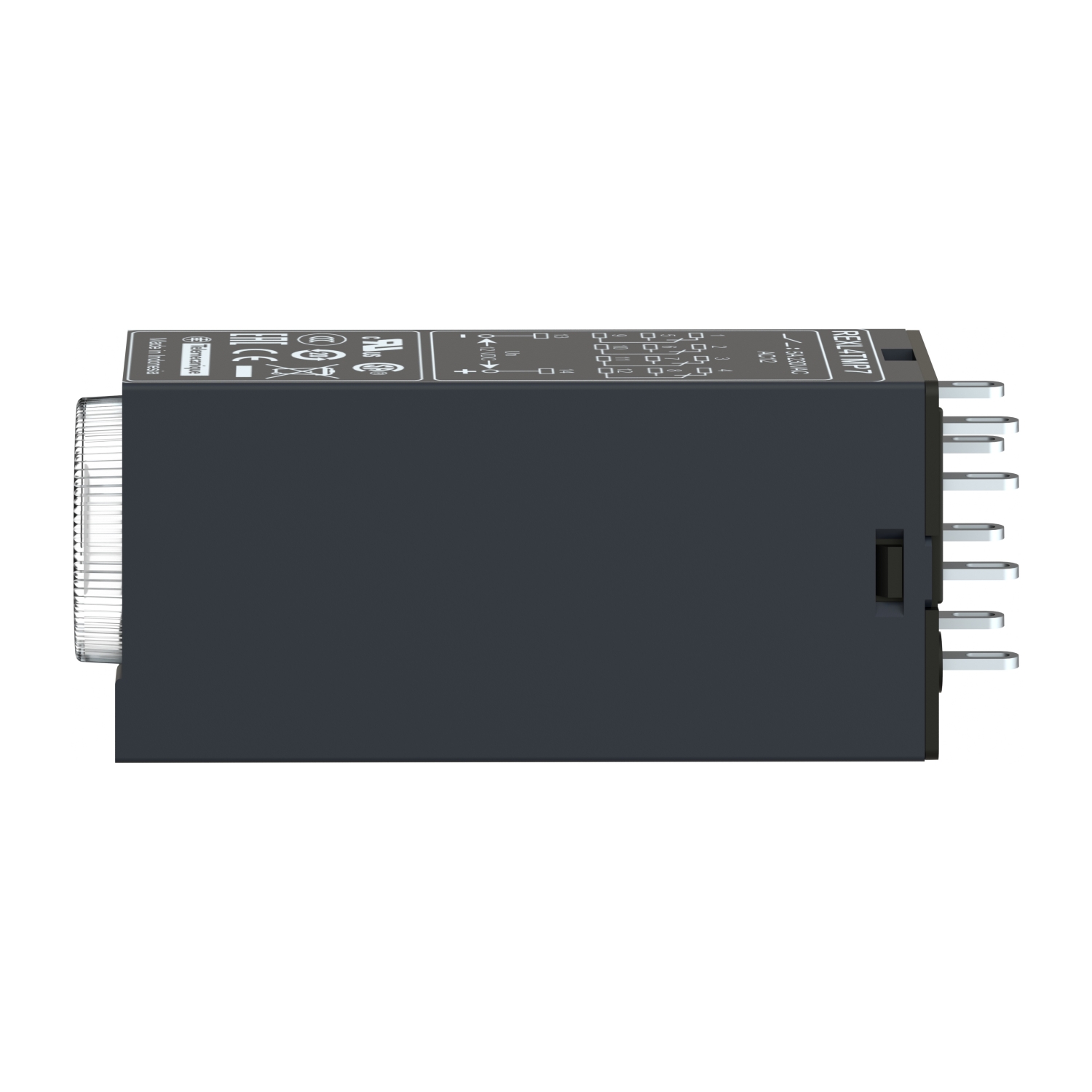

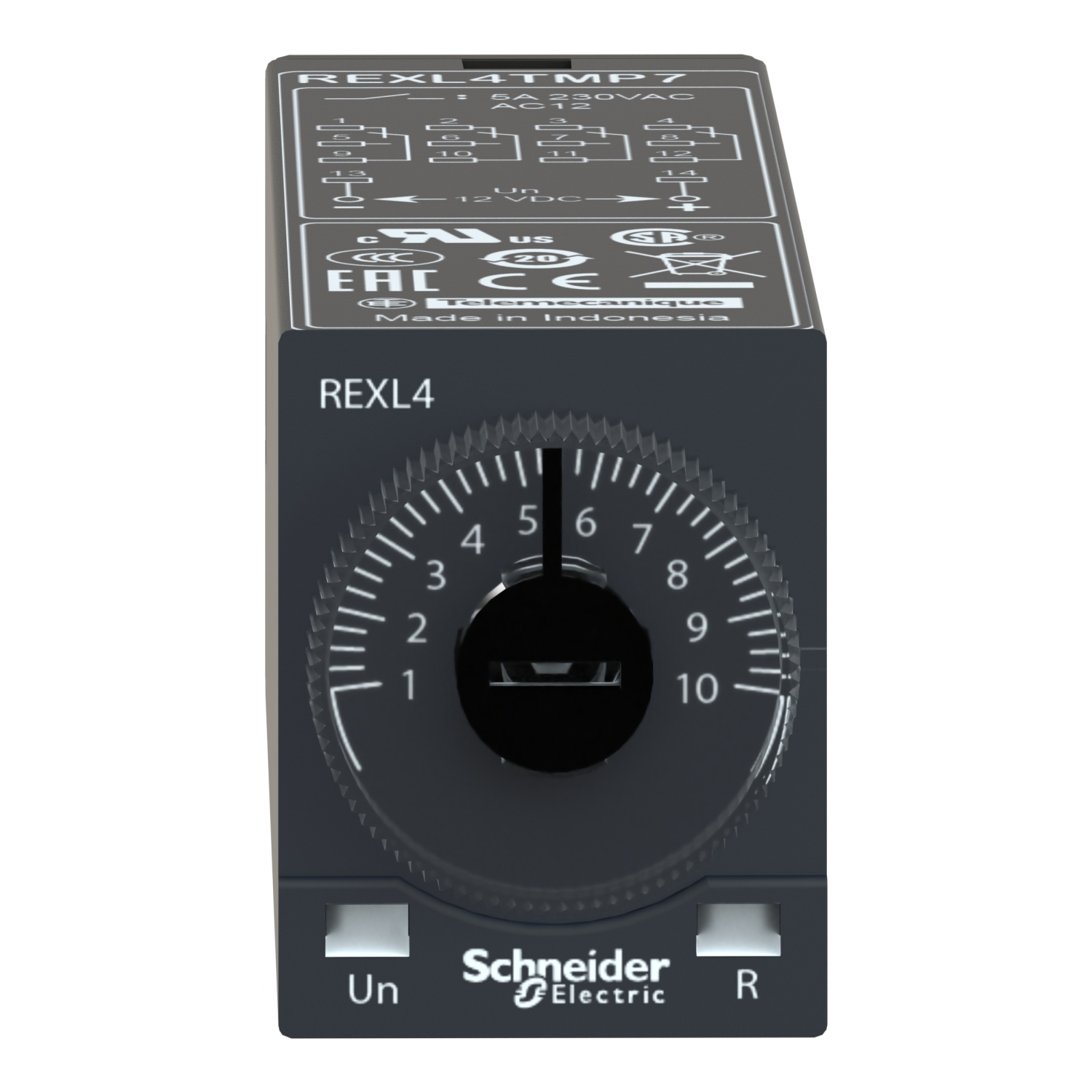

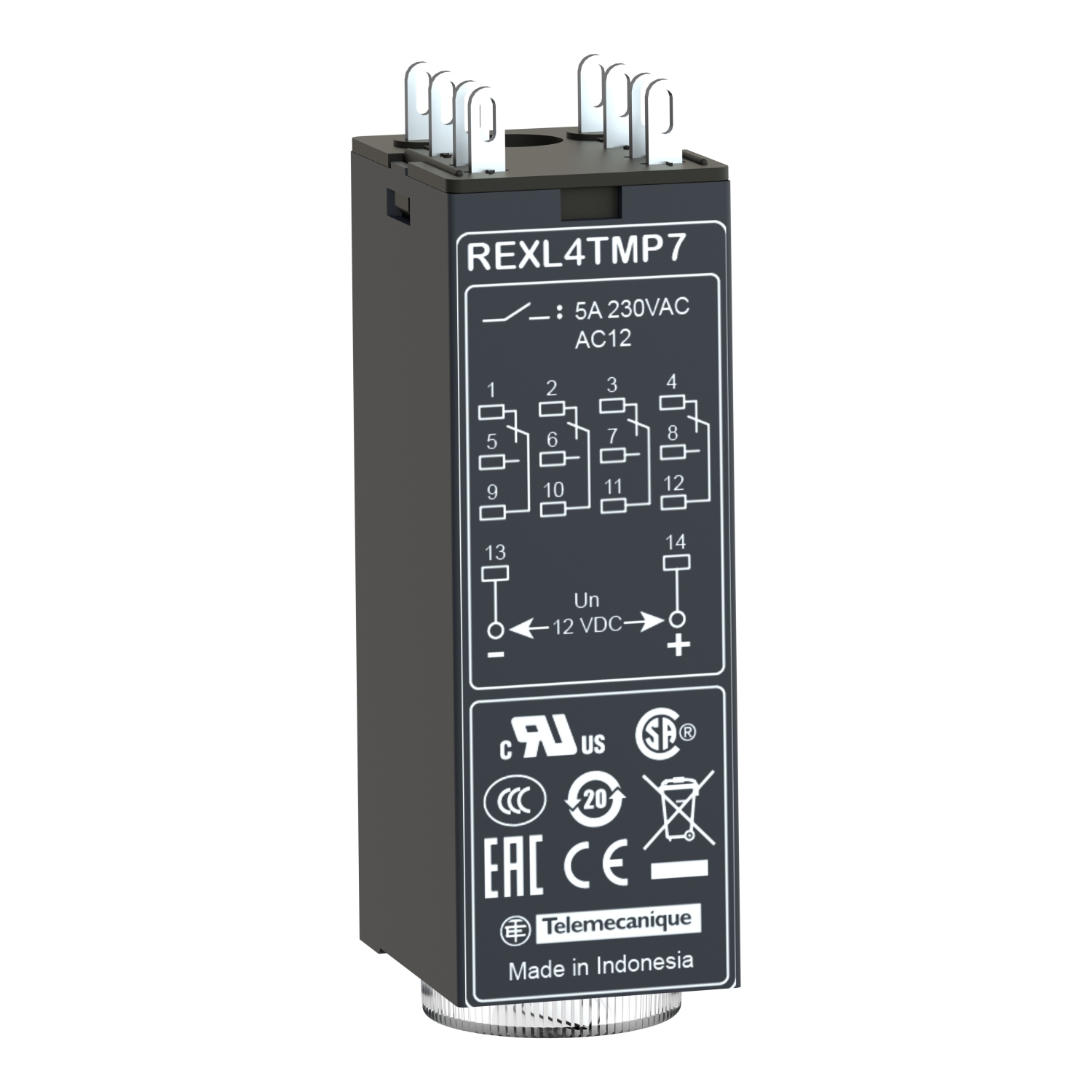

Harmony Time – relais temporisé travail – 0,1s..100h – 230Vca – 4FO
Réf. : REXL4TMP7
469,87 DHS
Description
Ce relais temporisé modulaire convient parfaitement pour temporiser des événements dans des systèmes d’automatisme, p. ex., ouverture automatique de portes, alarmes, éclairage de toilettes et barrières de parking. », »Un dispositif embrochable pour une installation simple et rapide sans outils. », »Il est également équipé d’un capot plombable et propose des réglages simples et précis à l’aide de potentiomètres rotatifs.
Caractéristiques
Principales
| Gamme de produit | Harmony Timer Relays |
|---|---|
| Mode de fixation | Kit enfichable (prise) |
| Type de produit ou équipement | Relais de temporisation miniature |
| Type de sortie logique | Relais |
| Type et composition des contacts | 4 F/O |
| Nom de composant | REXL |
| Type de temporisation | Puissance d'enclenchement |

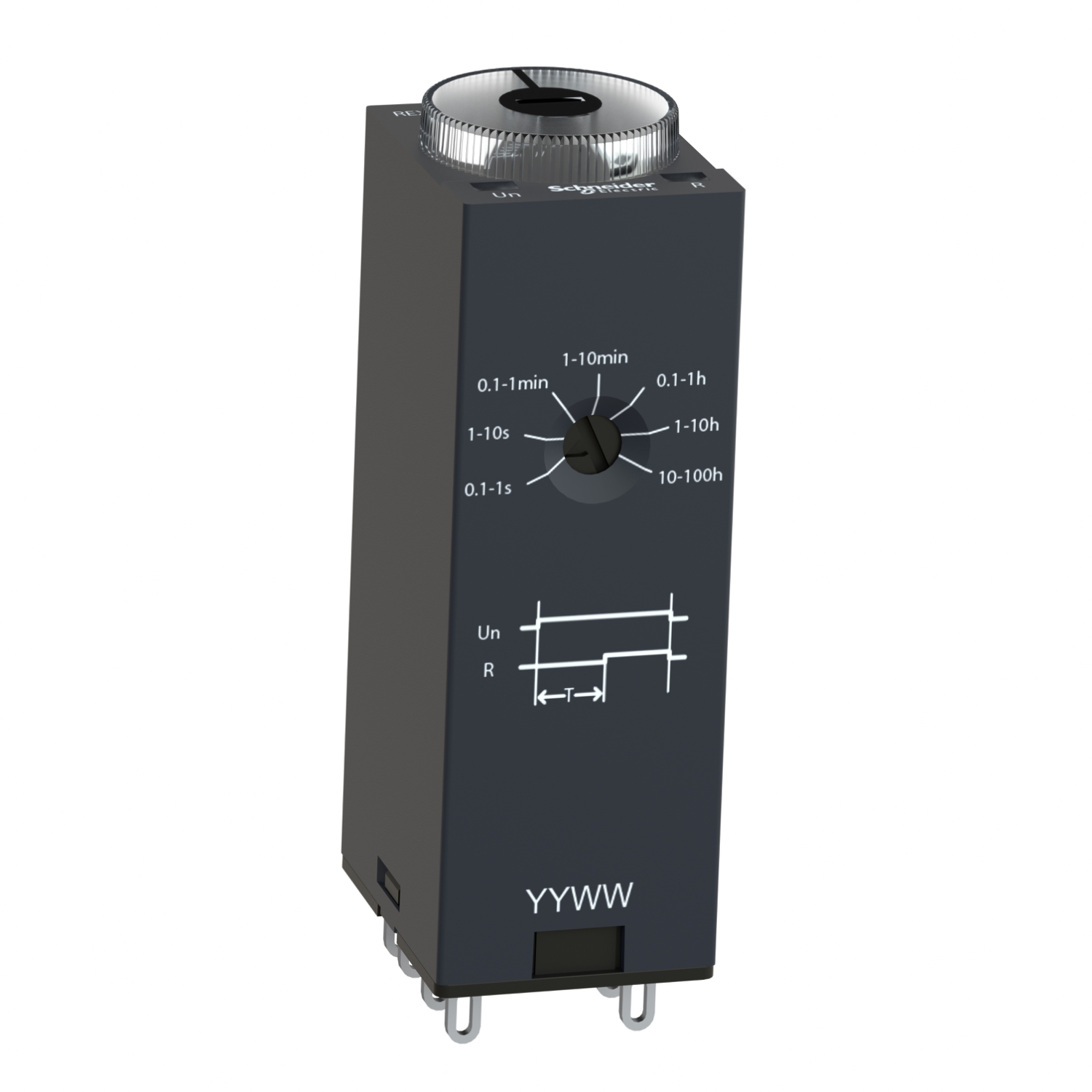

| Plage de temporisation | 6…60 s1…10 s6…60 min1…10 min0,1…1 s10…100 H1…10 H |

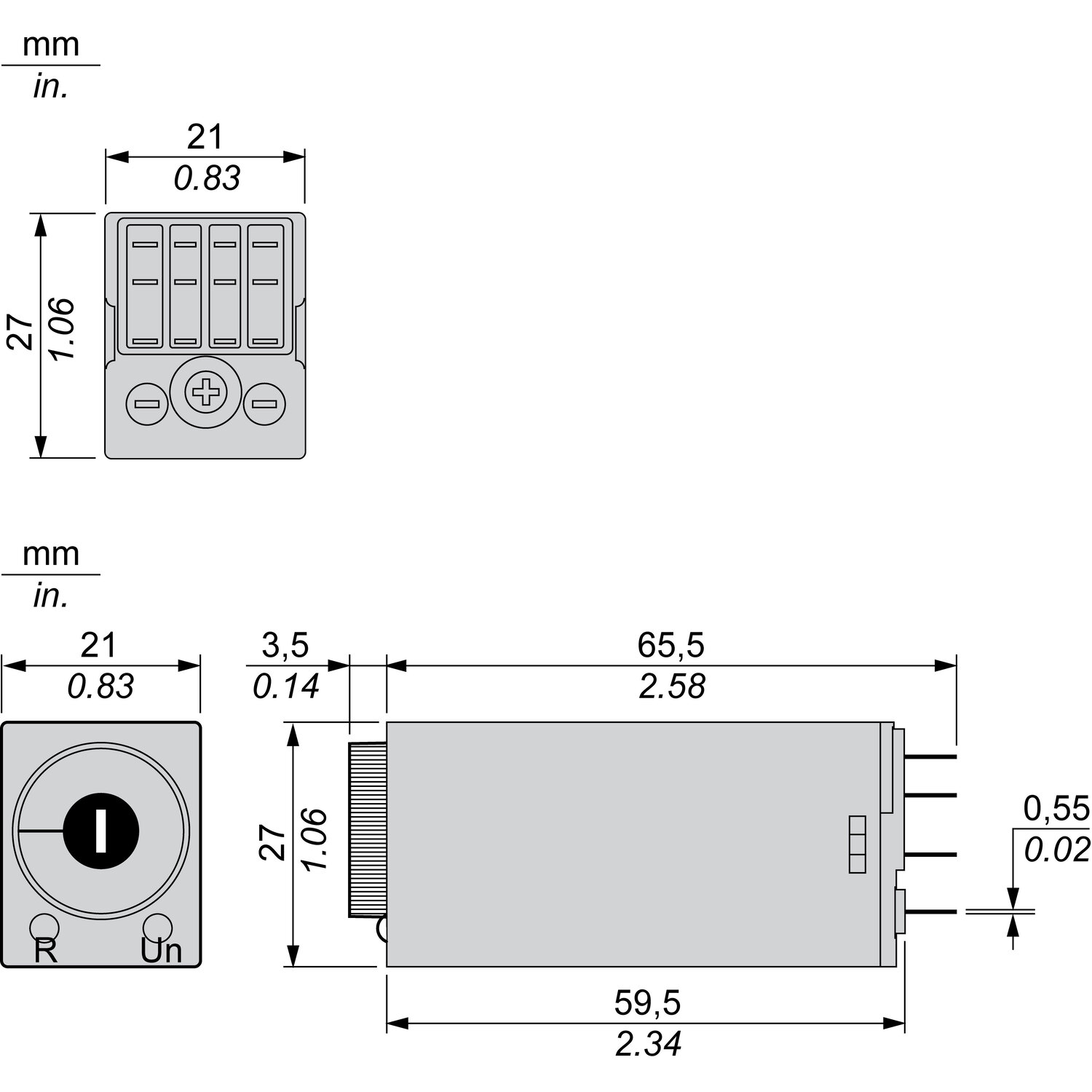

| Largeur | 21 mm |
Complémentaires
| Matière des contacts | Sans cadmium |
|---|---|
| [Us] tension d'alimentation | 230 V CA 50/60 Hz |
| Plage d'utilisation en tension | 0,85...1,15 Us |
| [In] courant nominal | 5 A CA |
| Précision de répétition | +/- 0,5% |
| Réglage exact du temps de retard | 10 % à pleine échelle à 25 °C se conformer à CEI 61812-1 |
| Type de temporisation | Puissance d'enclenchement - A-Relais de mise sous tension |
| Dérive en température | 0,05 %/°C |
| Temps de réinitialisation maximum | 250 ms après une temporisation, en désexcitation50 ms pendant une temporisation, en désexcitation |
| Dérive en tension | +/- 0,2 %/V |
| Pouvoir de commutation max | 4 x 5 A |
| Courant maximal admissible temporaire | 10 A pour< 10 s |
| Courant commuté minimum | 100 mA |
| Durée de vie électrique | 100000 cycle à 250 V CA résistive |
| Durée de vie mécanique | 10000000 cycle |
| Puissance consommée max | 3 VA |
| [Ui] tension assignée d'isolement | 250 V se conformer à CEI 255 Group C250 V se conformer à VDE 0010 |
| Protection surtension en sortie | 2 J |
| Tenue aux ondes de choc | 2 kV se conformer à CEI 61000-4-5 niveau 3 |
| Distance de fuite | 4 kV/3 se conformer à CEI 60664-1 |
| Signalisation locale | 1 DEL (rouge) pour sortie en fonctionnement1 DEL (jaune) pour puissance ON |
| Fonction disponible | A-Relais de mise sous tension-4 F/O |
| Type de commande | Sans bouton de test |

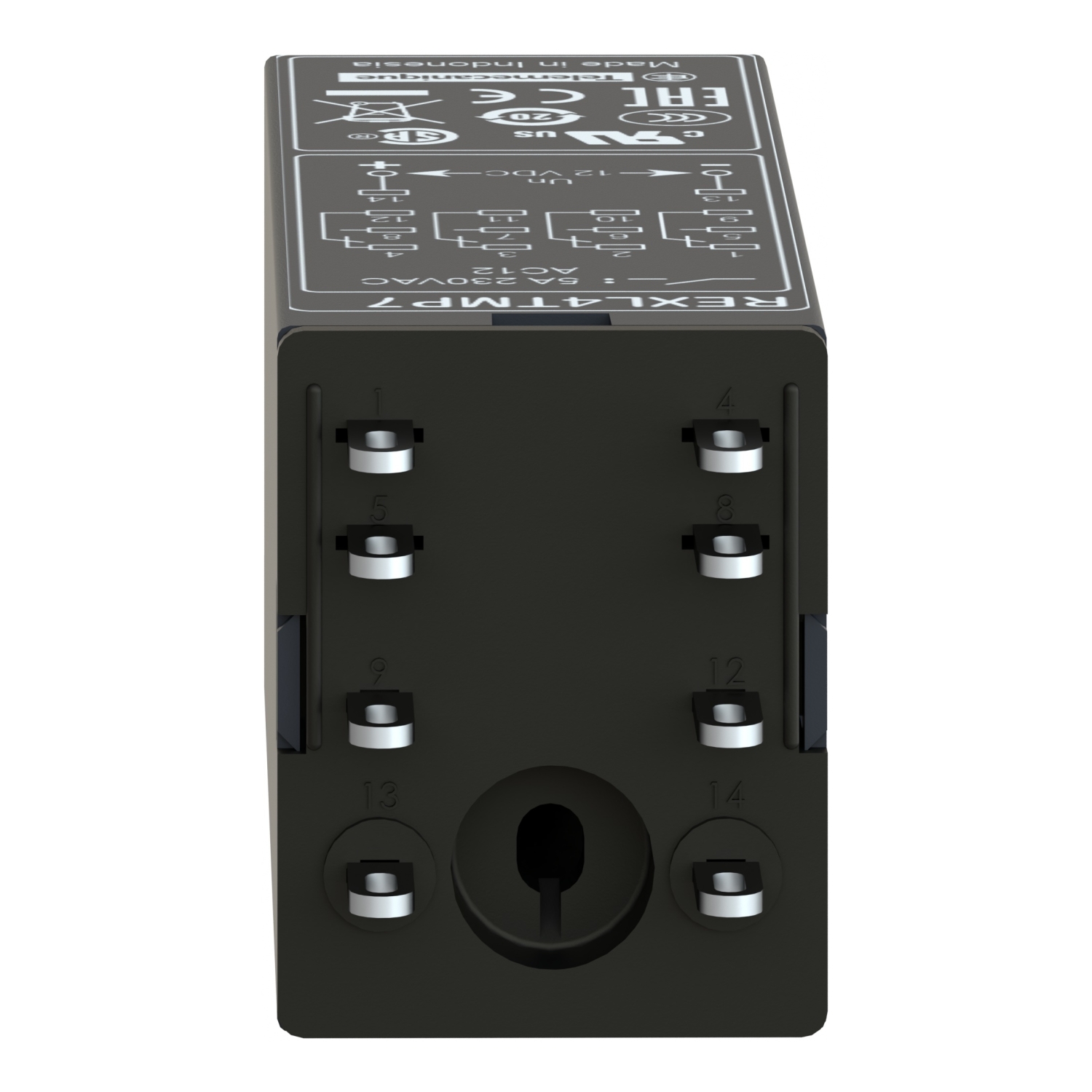

| Forme des broches | Plat |
| Nombre de fonctions | 1 |
| Poids Net | 0,05 kg |
Environnement
| Immunité aux micro-coupures | 5 ms |
|---|---|
| Tenue diélectrique | 2 kV pour 1 mA/1 minute à 50 Hz se conformer à CEI 60601-12 kV pour 1 mA/1 minute à 50 Hz se conformer à CEI 61812-1 |
| Normes | CEI 61000-6-2EN 50081-2CEI 60601-1CEI 60601-273/23/EEC93/68/EEC89/336/EECCEI 61812-1 |
| Certifications du produit | cULUL |
| Température de l'air ambiant en fonctionnement | -20…60 °C |
| Température ambiante pour le stockage | -40…70 °C |
| Degré de protection IP | IP50 se conformer à CEI 60529 |
| Tenue aux vibrations | 0,35 mm (f= 10…55 Hz) conforming to CEI 60068-2-6 |
| Humidité relative | 95 % sans condensation se conformer à CEI 60068-2-6 |
| Tenue aux décharges électrostatiques | 6 kV en contact se conformer à CEI 61000-4-2 niveau 38 kV dans l'air se conformer à CEI 61000-4-2 niveau 3 |
| Tenue aux champs électromagnétiques rayonnés | 10 V/m se conformer à CEI 61000-4-3 niveau 3 |
| Tenue aux transitoires rapides | 2 kV se conformer à CEI 61000-4-4 niveau 3 |
| Tenue aux champs radioélectriques | 10 V (0,15 à 80 MHz) se conformer à CEI 61000-4-6 niveau 3 |
| Immunité aux creux de tension | >= 95 % / 1 s se conformer à CEI 61000-4-1130 % / 10 ms se conformer à CEI 61000-4-1160 % / 100 ms se conformer à CEI 61000-4-11 |
| Perturbation radiée/conduite | Classe B se conformer à EN 55022 (EN 55011 group 1) |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 3,100 cm |
| Largeur de l'emballage 1 | 3,100 cm |
| Longueur de l'emballage 1 | 7,500 cm |
| Poids de l'emballage (Kg) | 50,000 g |
| Type d'emballage 2 | S01 |
| Nb produits dans l'emballage 2 | 48 |
| Hauteur de l'emballage 2 | 15,000 cm |
| Largeur de l'emballage 2 | 15,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 2,713 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 32 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 1b9c3411-e0e2-4832-adc7-e6e2a8e06cab |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
