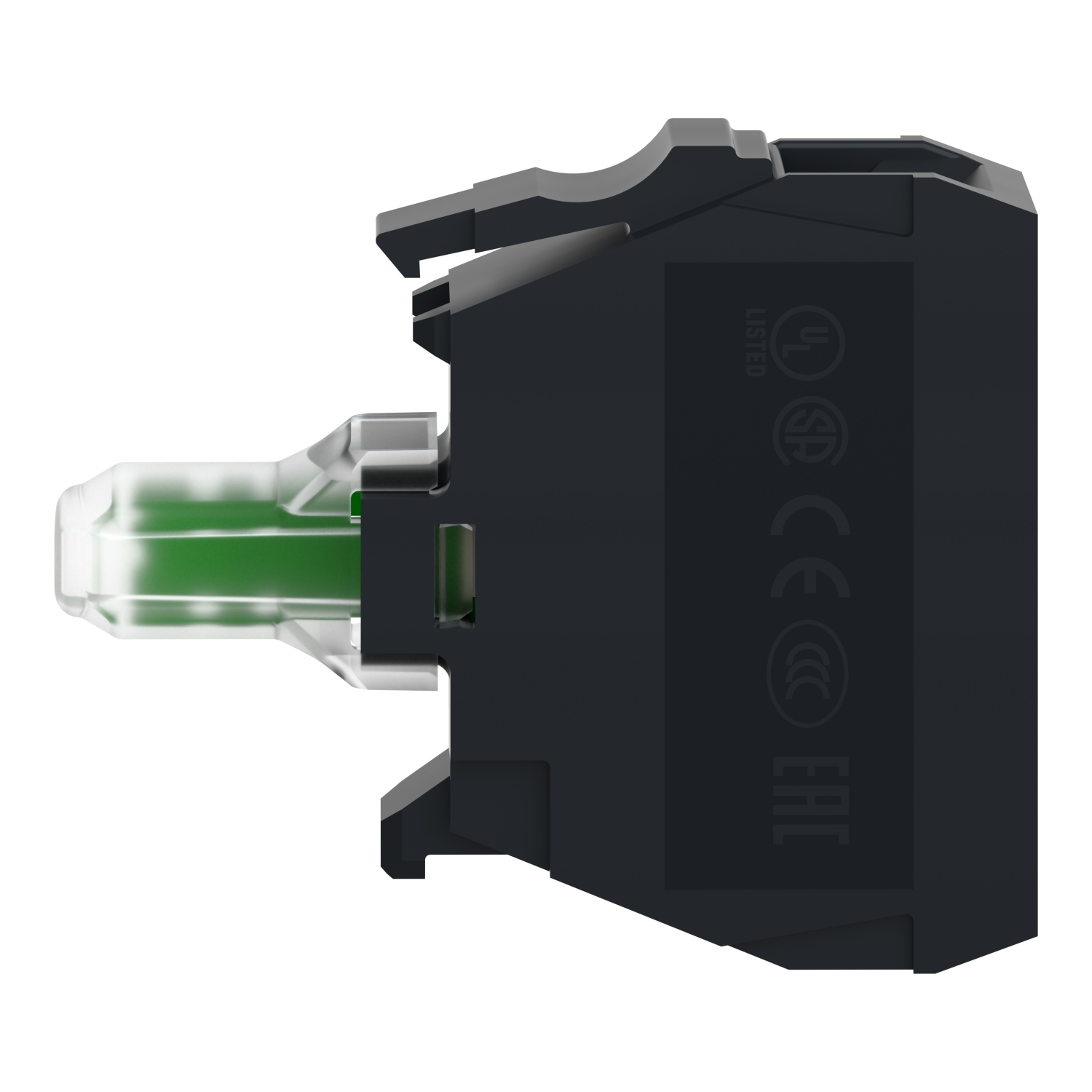

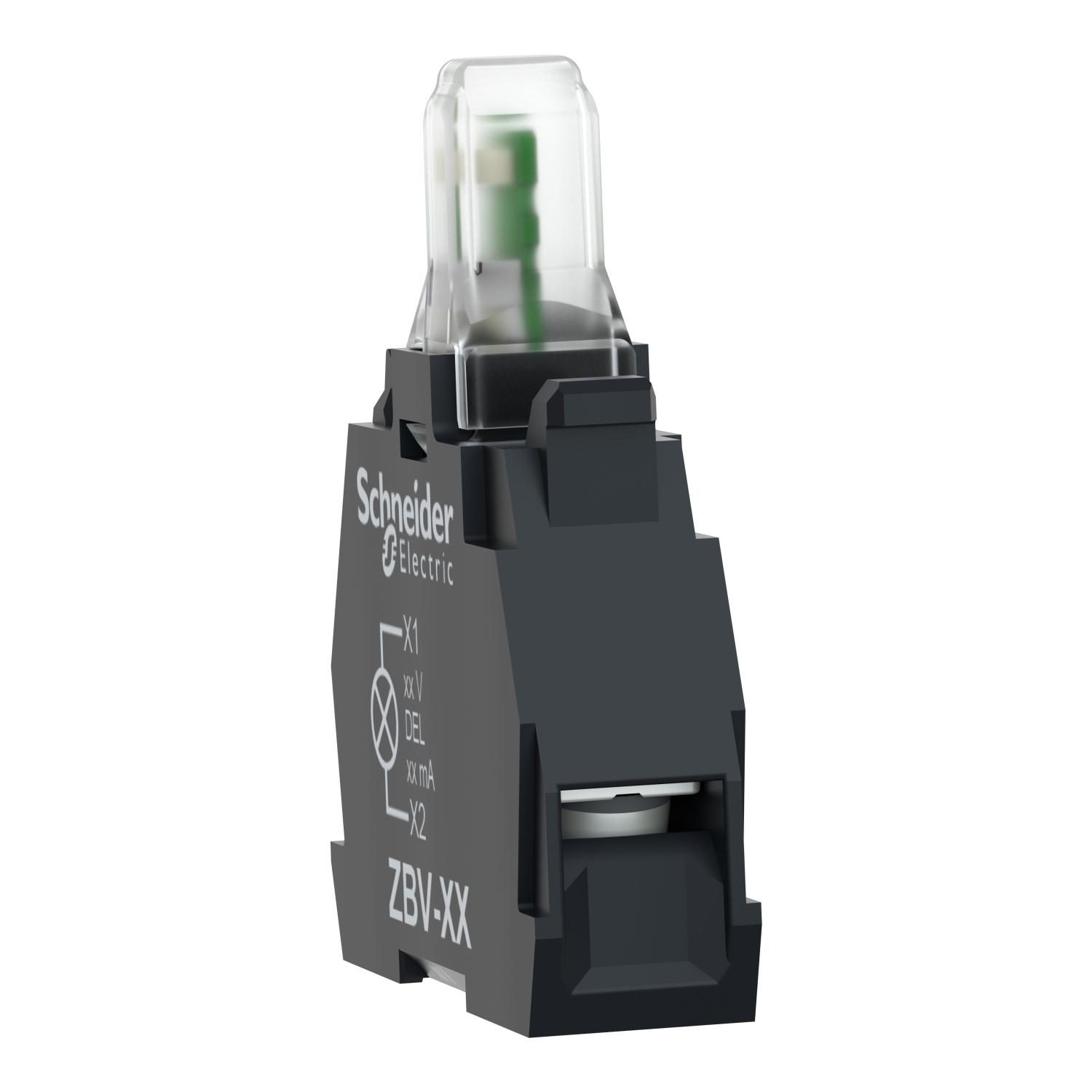

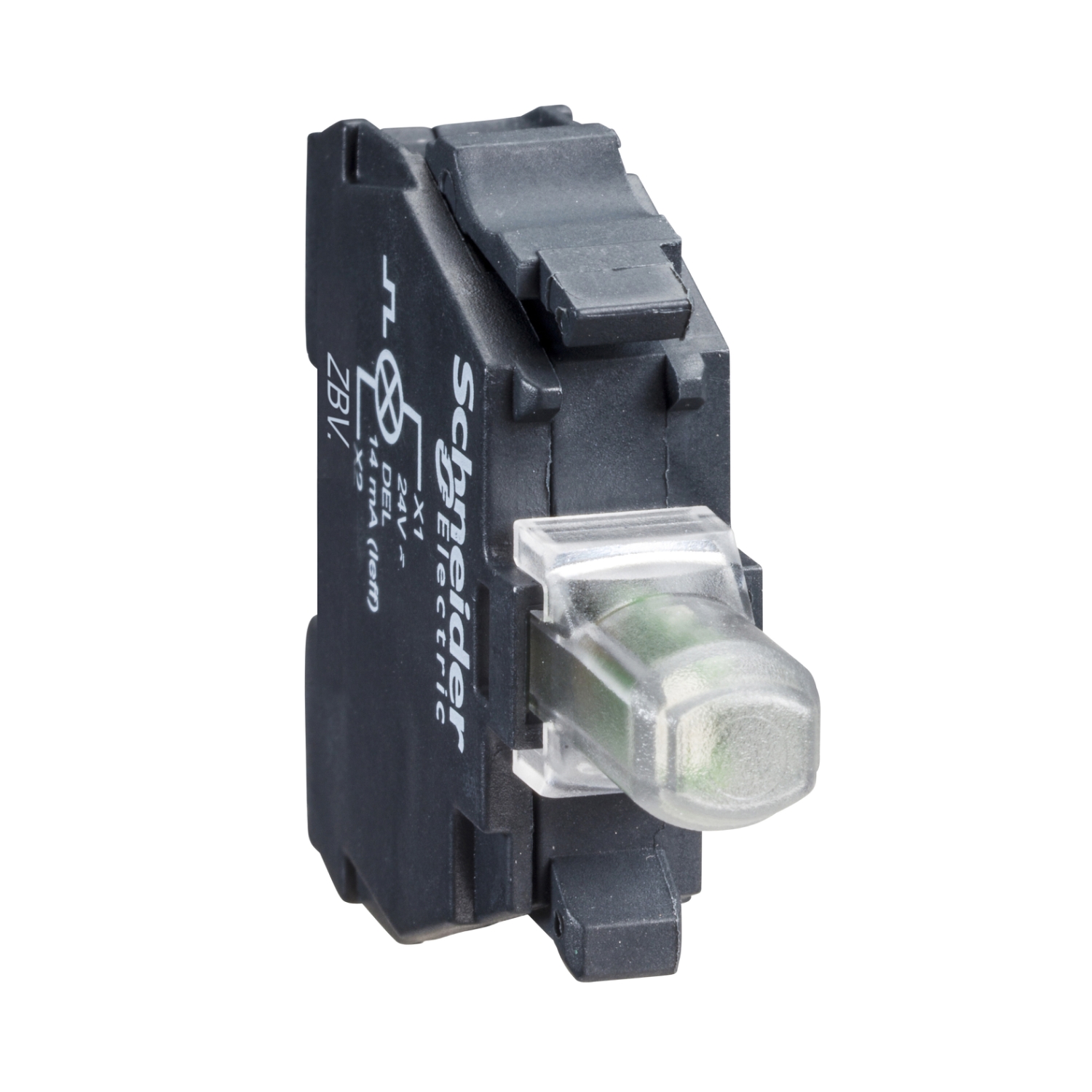

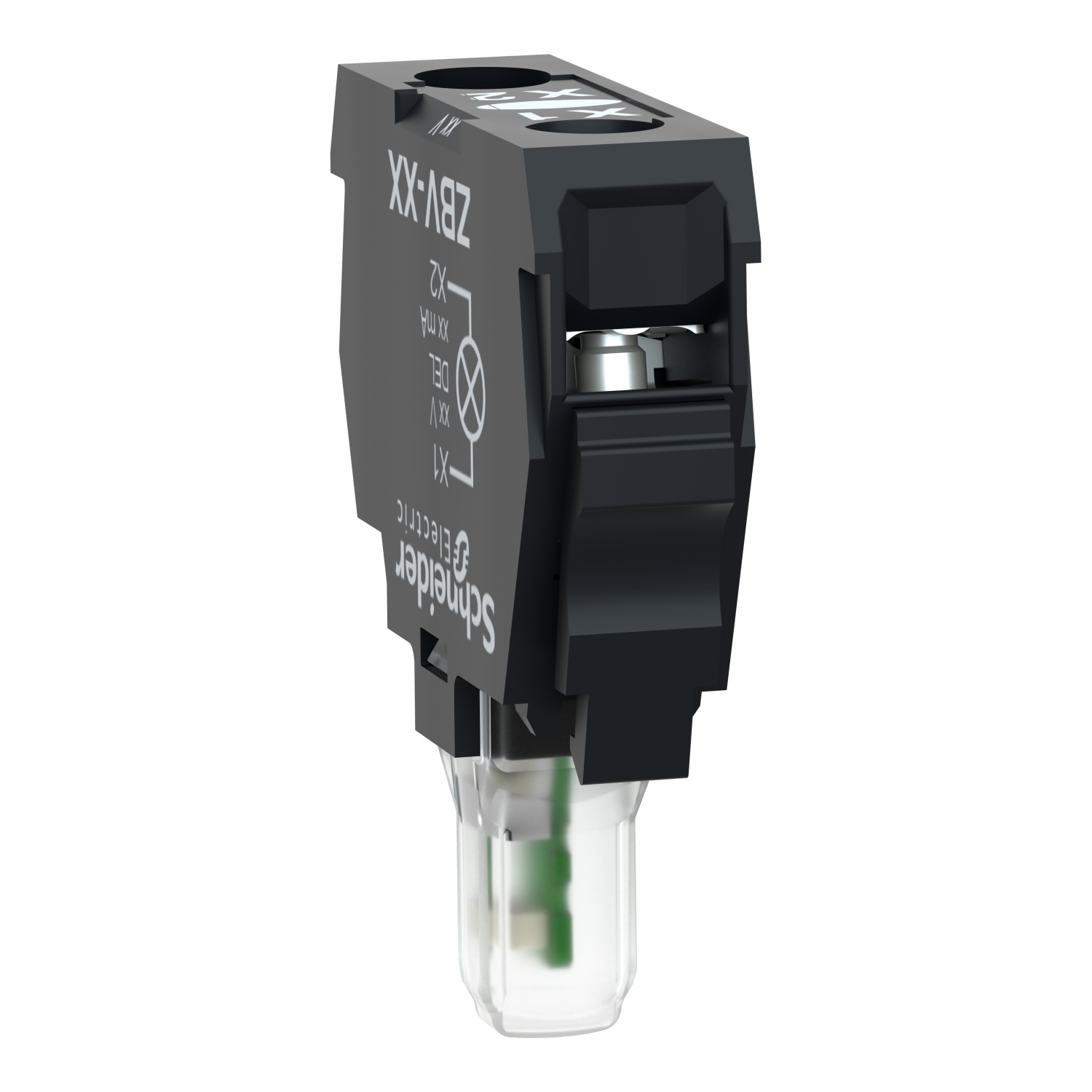

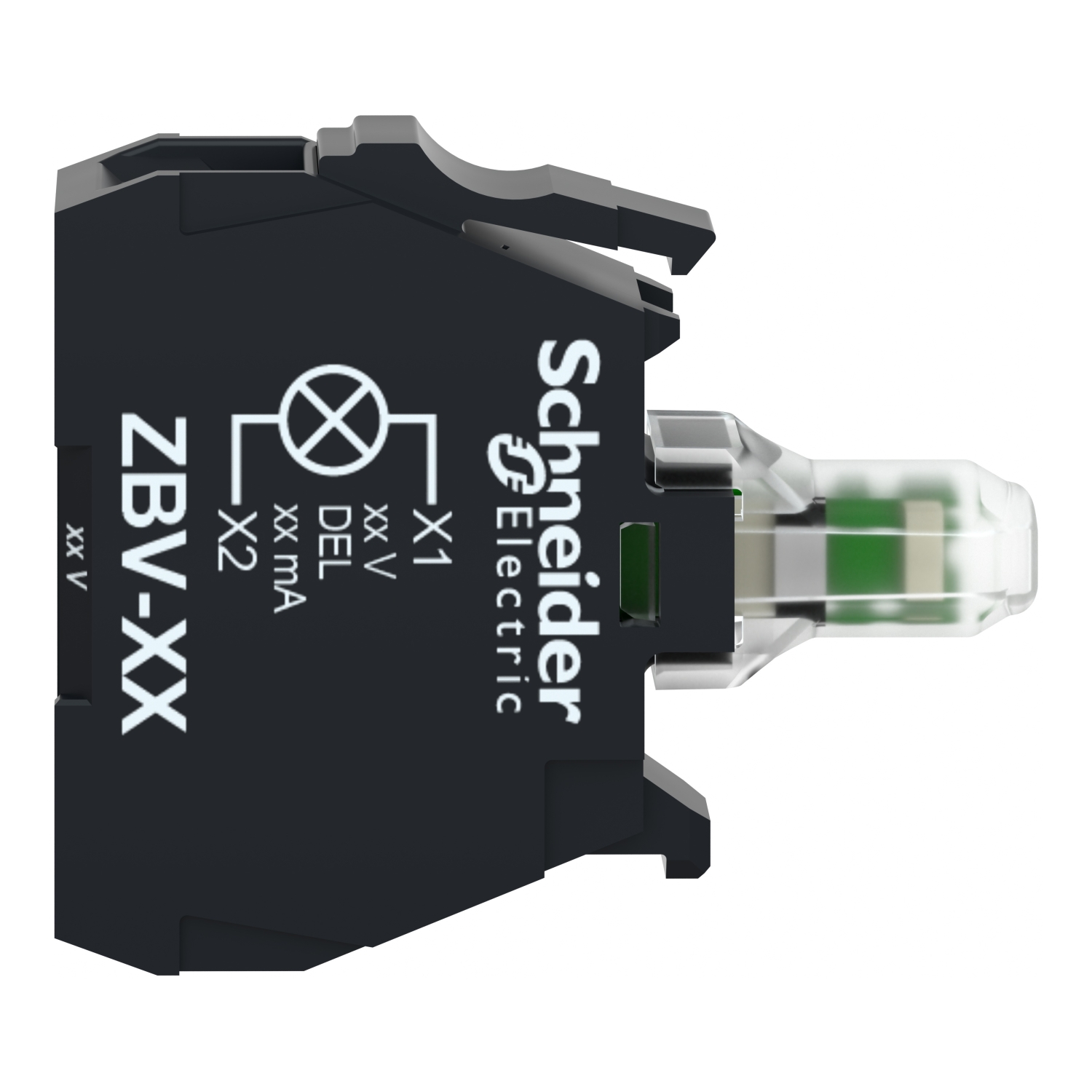

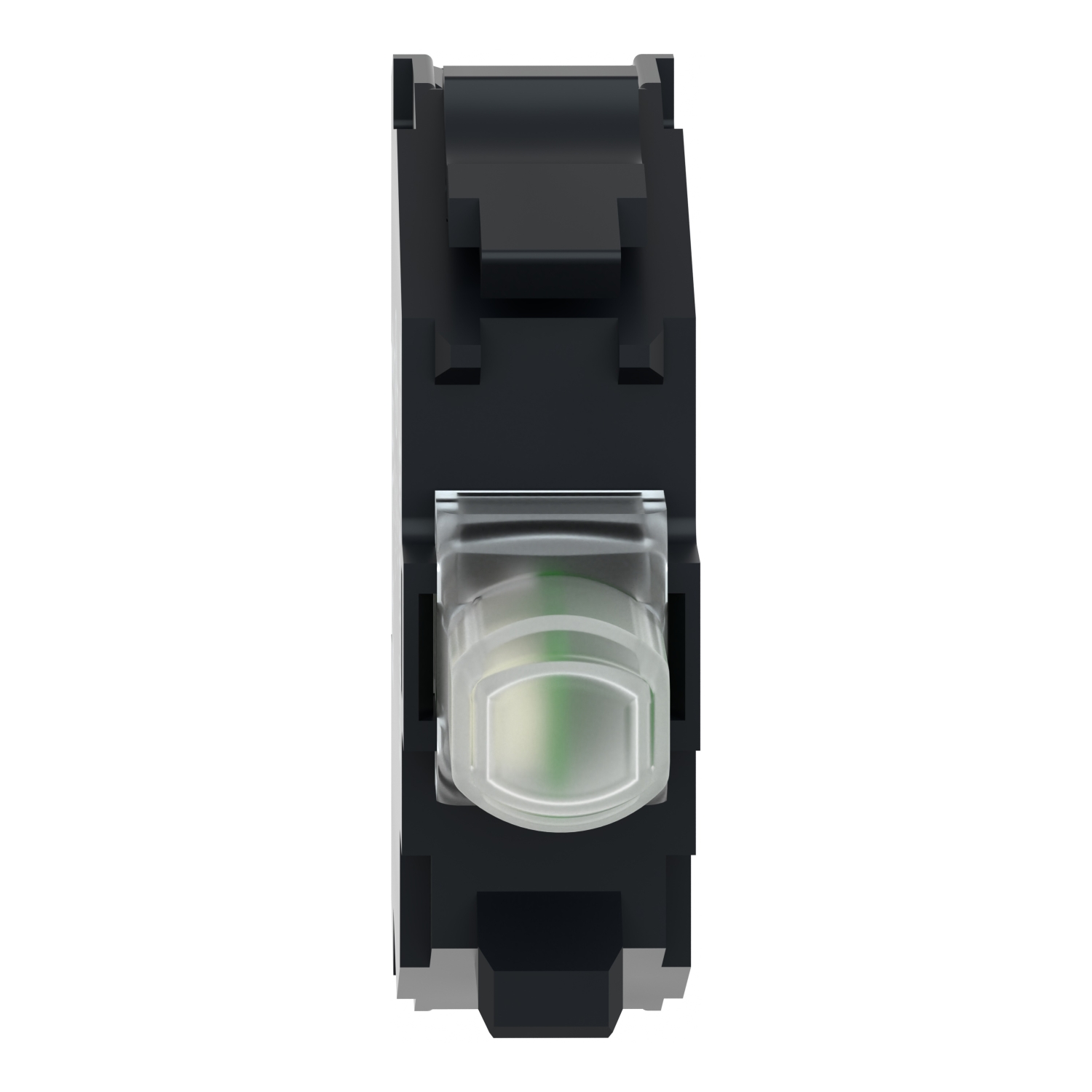

Harmony – bloc lumin XB4-XB5 – DEL – 24V à 120VACDC – vert – racc vis étrier
Réf. : ZBVBG3
147,53 DHS
Description
Ce bloc lumineux de couleur verte Harmony ZB fonctionne avec une DEL intégrée. », »Il peut être alimenté de 24V à 120V CA/CC et utilise des borniers à vis-étrier. », »Il a un corps en plastique. », »Il est compatible avec Harmony XB4 et XB5. », »Ce bloc lumineux permet un remplacement et une configuration rapides et faciles de vos unités de signalisation. », »Il est facile à installer et à remplacer sur des unités à bouton-poussoir lumineux ou à sélecteur compatibles via un assemblage par clips et connecté avec des borniers à vis-étrier. », »Il permet la distinction visuelle des unités de signalisation via l’éclairage par DEL intégrée. », »Il protège les opérateurs des contacts inopinés avec les circuits sous tension grâce à son indice de protection IP20. », »Sa large gamme de températures de fonctionnement de -40 °C à 70 °C permet une polyvalence dans l’utilisation du produit. », »Les bornes de connexion à pince à vis résistantes aux vibrations garantissent une résistance élevée aux vibrations, ce qui permet une installation appropriée du produit sur une machine à fort impact.
Caractéristiques
Principales
| Gamme de produit | Harmony XB5Harmony XB4 |
|---|---|
| Type de produit ou équipement | Bloc lumineux |
| Nom de l'appareil | ZBV |
| Vente par quantité indivisible | 5 |

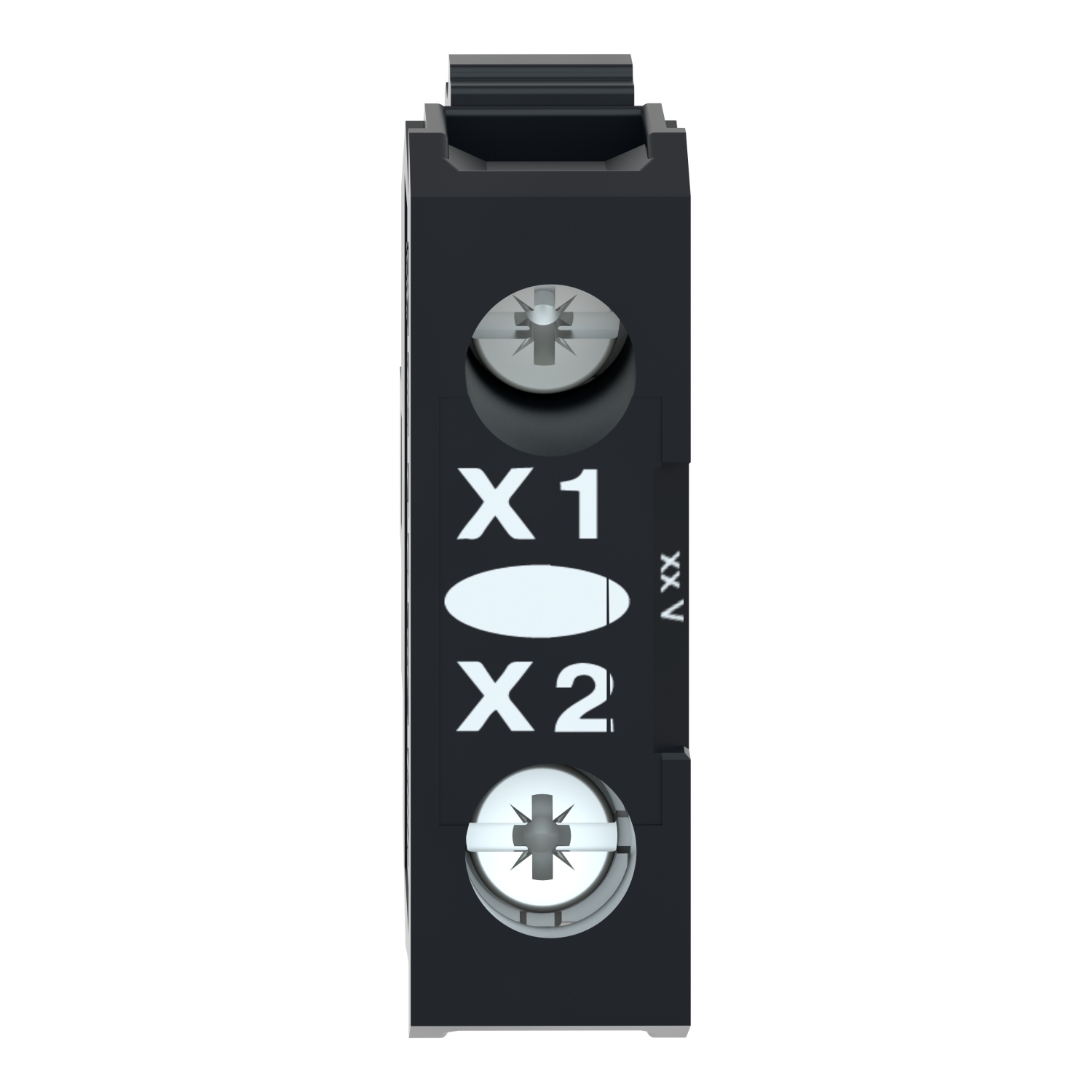

| Mode de raccordement | Borniers à vis-étrier,= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1 |
| Type de signalisation | Permanent |
| Source lumineuse | DEL protégée |
| Culot de lampe | DEL intégrée |
| Alimentation du bloc lumineux | Direct |
| Couleur de la source lumineuse | Vert |
| [Us] tension d'alimentation | 24...120 V CA/CC à 50/60 Hz |
Complémentaires
| Poids Net | 0,017 kg |
|---|---|
| Couple de serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme de la tête de vis | Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis |
| Limites de la tension d'alimentation | 19,2…132 V CC21,6…132 V CA |
| Durée de vie | 100000 H à tension nominale et 25°C |
| Tenue aux ondes de choc | 1 kV se conformer à CEI 61000-4-5 |
| Montage du bloc | Montage avant |
| Code de composition électrique | M1M2M3M4M5M6M10MF1P1P2PF1 |
| Présentation du produit | Élément de base |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -40…70 °C |
| Degré de protection IP | IP20 se conformer à CEI 60529 |
| Normes | CEI 60947-1CEI 60947-5-4JIS C8201-5-1UL 508CEI 60947-5-5CSA C22.2 No 14CEI 60947-5-1JIS C8201-1 |
| Certifications du produit | UL listedCSA |
| Tenue aux transitoires rapides | 2 kV se conformer à CEI 61000-4-4 |
| Tenue aux champs électromagnétiques rayonnés | 10 V/m se conformer à CEI 61000-4-3 |
| Tenue aux décharges électrostatiques | 6 kV avec contact (sur partie métallique) se conformer à CEI 61000-4-28 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-4-2 |
| Emission électromagnétique | Classe B se conformer à CEI 55011 |
| [Us] tension d'alimentation | 24...120 V |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 5,4 cm |
| Largeur de l'emballage 1 | 4,4 cm |
| Longueur de l'emballage 1 | 5,6 cm |
| Poids de l'emballage (Kg) | 9 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 5 |
| Hauteur de l'emballage 2 | 5,4 cm |
| Largeur de l'emballage 2 | 4,4 cm |
| Longueur de l'emballage 2 | 5,6 cm |
| Poids de l'emballage 2 | 52 g |
| Type d'emballage 3 | S02 |
| Nb produits dans l'emballage 3 | 400 |
| Hauteur de l'emballage 3 | 15 cm |
| Largeur de l'emballage 3 | 30 cm |
| Longueur de l'emballage 3 | 40 cm |
| Poids de l'emballage 3 | 4,462 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Use Better | |
|---|---|
| Matières et Substances | |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Use Again | |
| Réemballer et réusiner | |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
