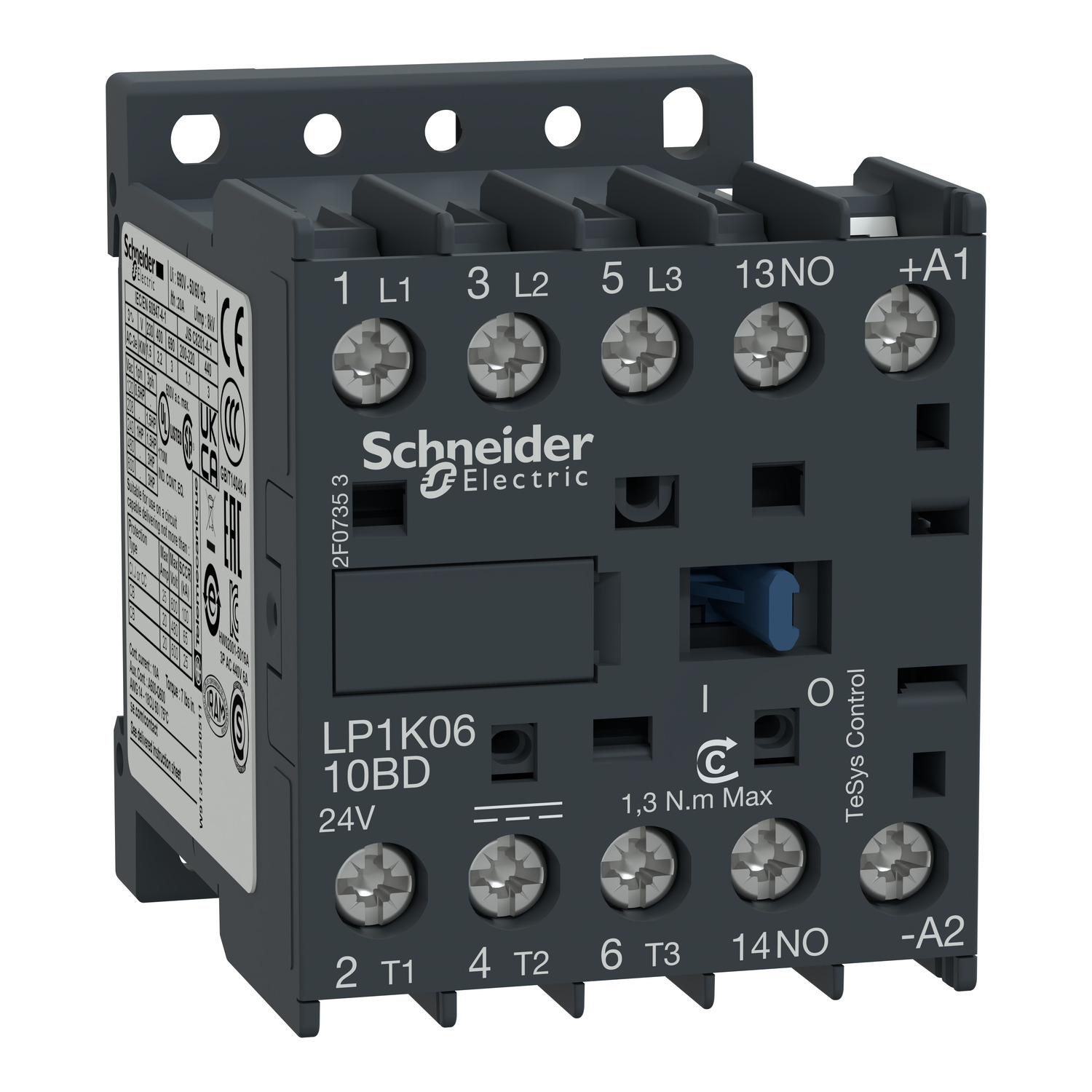

TeSys LP1K – contacteur – 3P – AC-3 440V – 9A – bobine 24Vcc
Réf. : LP1K0910BD
268,20 DHS
Description
Le LP1K0910BD est un contacteur tripolaire TeSys K de Schneider Electric pour des applications motorisées simples jusqu’à 4 kW à 400 V », »De format très compact, compatible pour un montage sur profilé DIN avec raccordement par bornes à vis, il s’intègre facilement dans un système de commande grâce sa bobine 24 V CC ainsi qu’un contact auxiliaire interne de type 1NO », »Disponible dans le monde entier, il est conforme à plusieurs normes (IEC, UL, CSA, CCC, EAC, Marine).
Caractéristiques
Principales
| Gamme | TeSys |
|---|---|
| Type de produit ou équipement | Contacteur |
| Nom de l'appareil | LP1K |
| Application du contacteur | Commande moteurCharge résistive |
Complémentaires
| Catégorie d'emploi | AC-3AC-3eAC-1AC-4 |
|---|---|
| Description des pôles | 3P |
| Composition des contacts pôle puissance | 3 NO |
| [Ue] tension assignée d'emploi | Circuit de puissance:<= 690 V CA<= 400 HzCircuit de signalisation:<= 690 V CA<= 400 Hz |
| [Ie] courant assigné d'emploi | 9 A (at<60 °C) at<= 440 V CA AC-3 for circuit de puissance9 A (at<60 °C) at<= 440 V CA AC-3e for circuit de puissance20 A (at<60 °C) at<= 690 V CA AC-1 for circuit de puissance |
| Type de circuit de commande | CC standard |
| [Uc] tension circuit de commande | 24 V CC |
| Puissance moteur kW | 2,2 kW à 220...230 V CA 50/60 Hz AC-34 kW à 380...415 V CA 50/60 Hz AC-34 kW à 440/690 V CA 50/60 Hz AC-32,2 kW à 220...230 V CA 50/60 Hz AC-3e4 kW à 380...415 V CA 50/60 Hz AC-3e4 kW à 440/690 V CA 50/60 Hz AC-3e2,2 kW à 220...230 V CA 50/60 Hz AC-44 kW à 380...415 V CA 50/60 Hz AC-44 kW à 440/690 V CA 50/60 Hz AC-4 |
| Composition contact auxiliaire | 1 NO |
| [Uimp] tension assignée de tenue aux chocs | 8 kV |
| Catégorie de surtension | III |
| [Ith] courant thermique conventionnel | 20 A (at 60 °C) for circuit de puissance10 A (at 50 °C) for circuit de signalisation |
| Pouvoir nominal d'enclenchement Irms | 110 A CA for circuit de puissance conforming to CEI 60947110 A CA for circuit de signalisation conforming to CEI 60947 |
| Pouvoir assigné de coupure | 110 A at 220...230 V conforming to CEI 60947110 A at 380...400 V conforming to CEI 60947110 A at 415 V conforming to CEI 60947110 A at 440 V conforming to CEI 6094780 A at 500 V conforming to CEI 6094770 A at 660...690 V conforming to CEI 60947 |
| [Icw] courant assigné de courte durée admissible | 90 A 50 °C - 1 s for circuit de puissance85 A 50 °C - 5 s for circuit de puissance80 A 50 °C - 10 s for circuit de puissance60 A 50 °C - 30 s for circuit de puissance45 A 50 °C - 1 min for circuit de puissance40 A 50 °C - 3 min for circuit de puissance20 A 50 °C - >= 15 min for circuit de puissance80 A - 1 s for circuit de signalisation90 A - 500 ms for circuit de signalisation110 A - 100 ms for circuit de signalisation |
| Calibre du fusible à associer | 25 A gG at<= 440 V for circuit de puissance25 A aM for circuit de puissance10 A gG for circuit de signalisation conforming to CEI 6094710 A gG for circuit de signalisation conforming to VDE 0660 |
| Impédance moyenne | 3 mOhm - Ith 20 A 50 Hz for circuit de puissance |
| [Ui] tension assignée d'isolement | Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à CEI 60947-4-1Circuit de signalisation: 690 V se conformer à CEI 60947-4-1Circuit de signalisation: 690 V se conformer à CEI 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14 |
| Résistance d'isolement | >10 MOhm for circuit de signalisation |
| Puissance d'appel en W | 3 W (à 20 °C) |
| Consommation moyenne au maintien en W | 3 W à 20 °C |
| Dissipation thermique | 1,3 W |
| Plage de tension du circuit de commande | Opérationnel: 0,8…1,15 Uc (at= 0,10 Uc (at<50 °C) |
| Mode de raccordement | Borniers à vis-étrier 1 câble(s) 1,5…4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75…4 mm²flexible sans emboutBorniers à vis-étrier 1 câble(s) 0,34…2,5 mm²flexible avec emboutBorniers à vis-étrier 2 câble(s) 1,5…4 mm²rigideBorniers à vis-étrier 2 câble(s) 0,75…4 mm²flexible sans emboutBorniers à vis-étrier 2 câble(s) 0,34…1,5 mm²flexible avec emboutCircuit de puissance : borniers à vis-étrier 2 câble(s) 1,5 mm²flexible avec embout |
| Vitesse de commande maximale | 3600 cyc/h |
| Technologie bobine | Sans module d'antiparasitage intégré |
| Type de contacts auxiliaires | type instantané 1 NO |
| Courant commuté minimum | 5 mA for circuit de signalisation |
| Tension de commutation minimale | 17 V for circuit de signalisation |
| Support de montage | RailPlatine |
| Couple de serrage | 0,8…1,3 N.m - sur borniers à vis-étrier cruciforme Philips n° 20,8…1,3 N.m - sur borniers à vis-étrier plat Ø 6 mm0,8…1,3 N.m - sur borniers à vis-étrier pozidriv No 2 |
| Temps de fonctionnement | 30…40 ms excitation bobine et fermeture NO10 ms désexcitation bobine et ouverture NO |
| Niveau de fiabilité de sécurité | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique | 10 Mcycles |
| Durée de vie électrique | 1,3 Mcycles 9 A AC-3 à Ue<= 440 V1,3 Mcycles 9 A AC-3e à Ue<= 440 V0,16 Mcycles 20 A AC-1 à Ue<= 690 V0,02 Mcycles 54 A AC-4 à Ue<= 440 V |

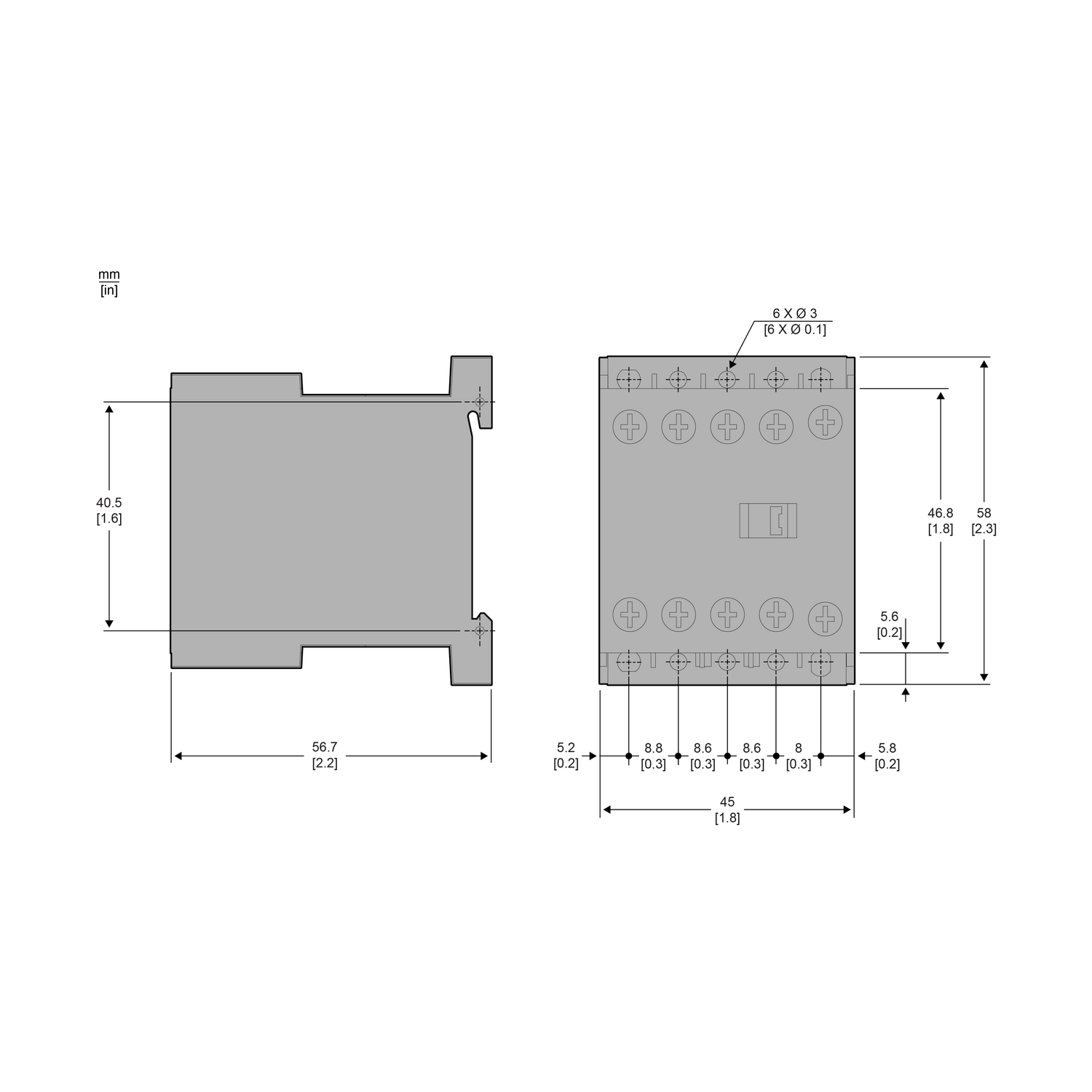

| Hauteur | 58 mm |
| Largeur | 45 mm |
| Profondeur | 57 mm |
| Poids Net | 0,225 kg |
Environnement
| Normes | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4 |
|---|---|
| Certifications du produit | CB SchemeCCCULCSAEACCEUKCA |
| Degré de protection IP | IP2X |
| Température de l'air ambiant en fonctionnement | -25…50 °C |
| Température ambiante pour le stockage | -50…80 °C |
| Altitude de fonctionnement | 2000 m sans déclassement |
| Tenue à la flamme | V1 se conformer à UL 94Exigence 2 se conformer à NF F 16-101Exigence 2 se conformer à NF F 16-102 |
Emballage
| Type d'emballage 1 | PCE | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 114 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
