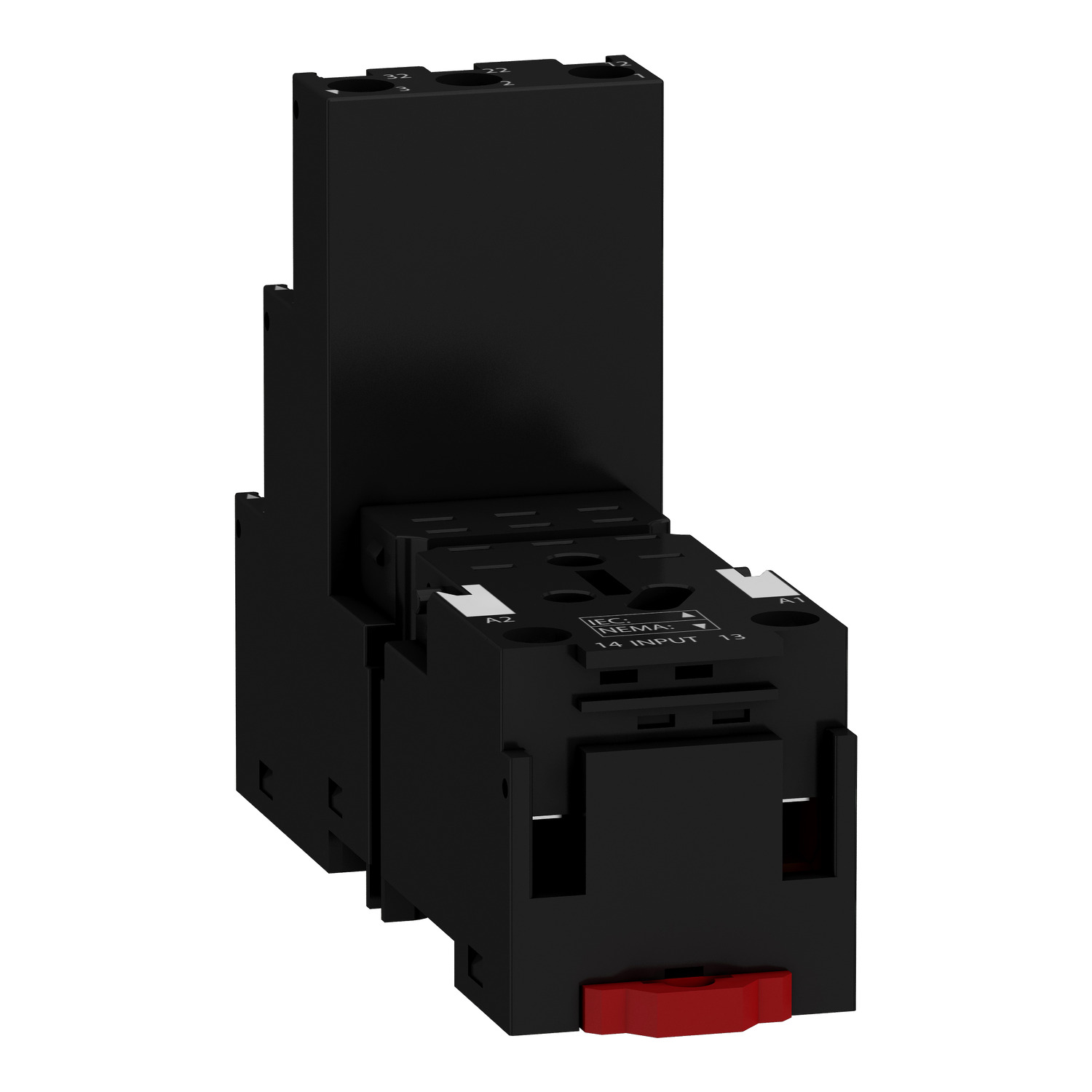

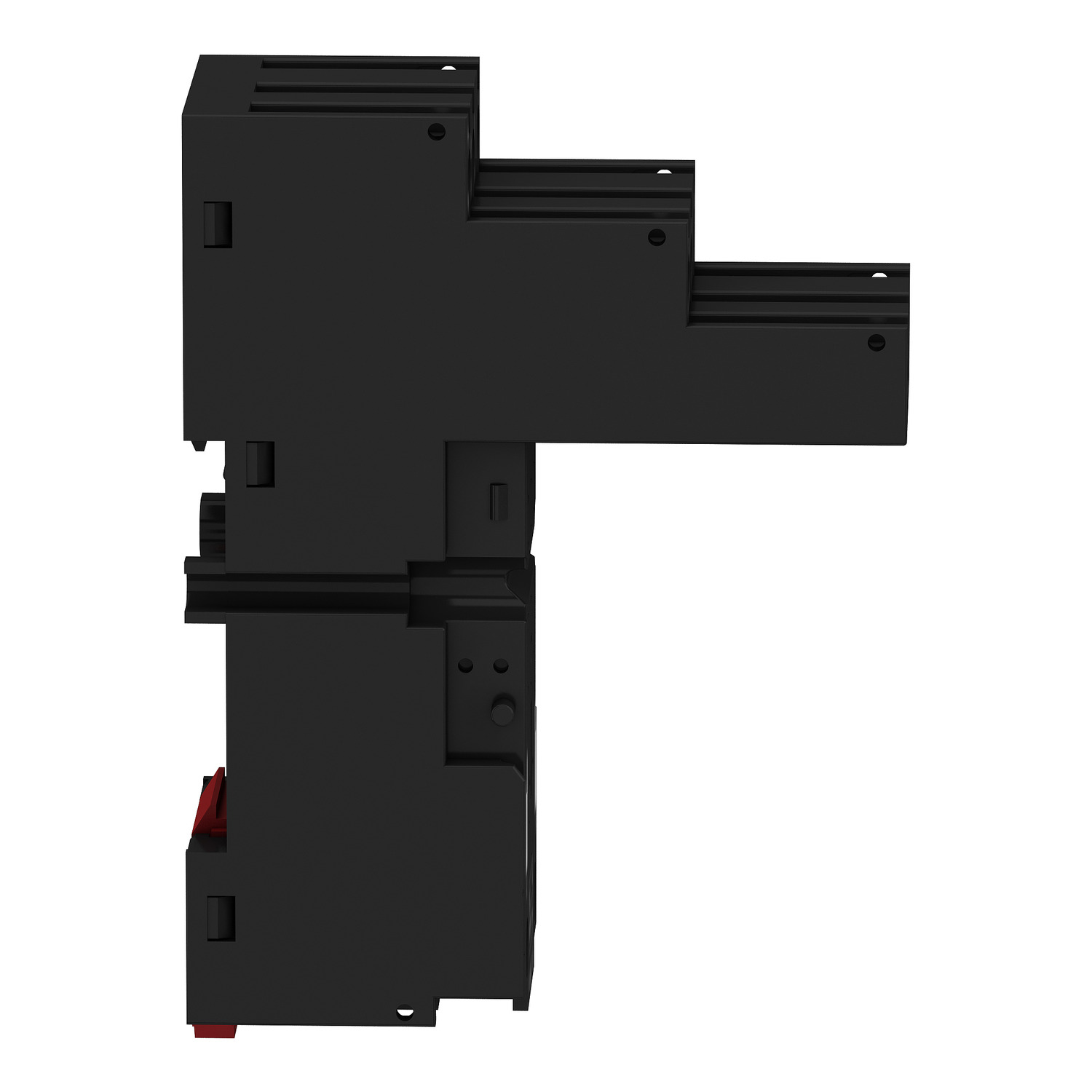

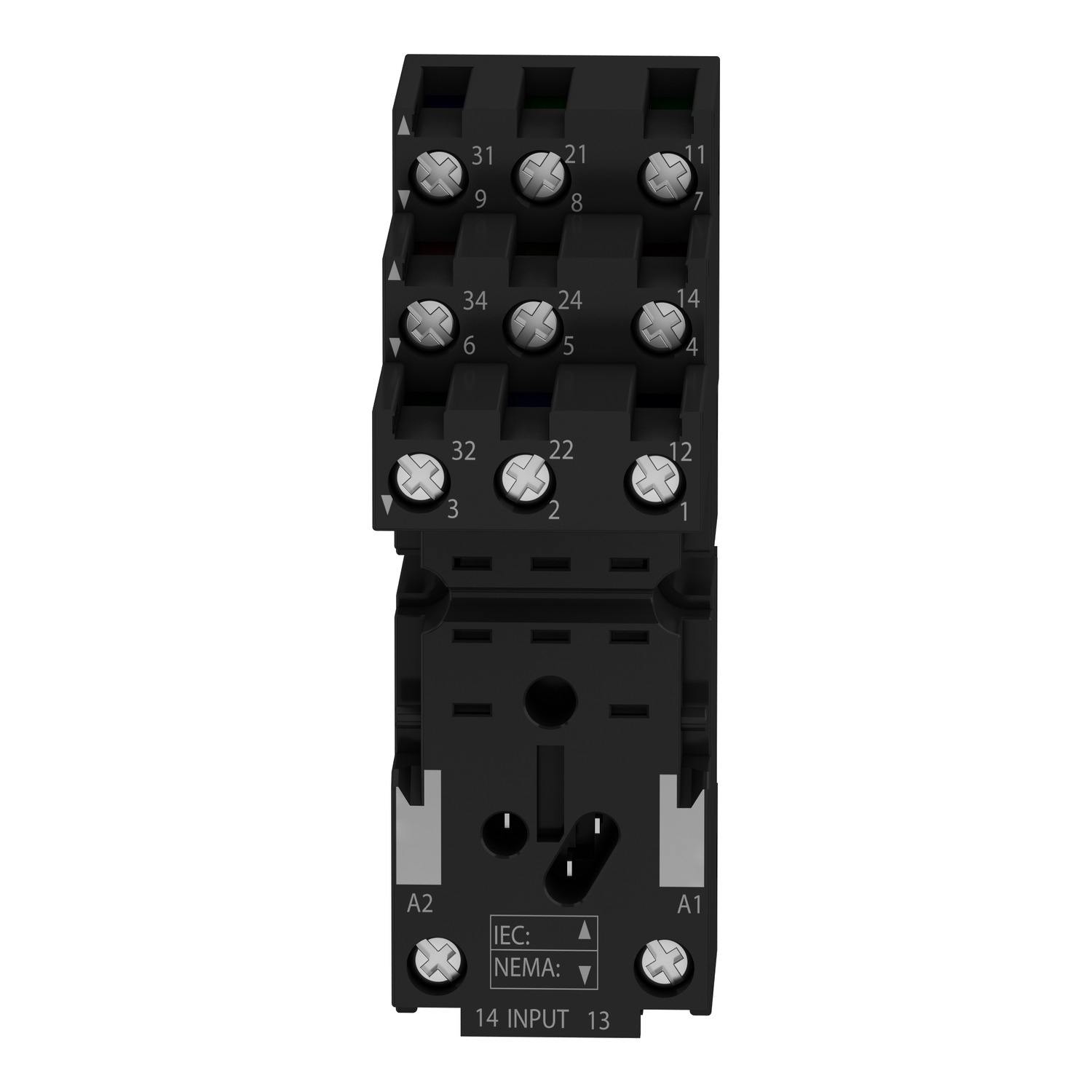

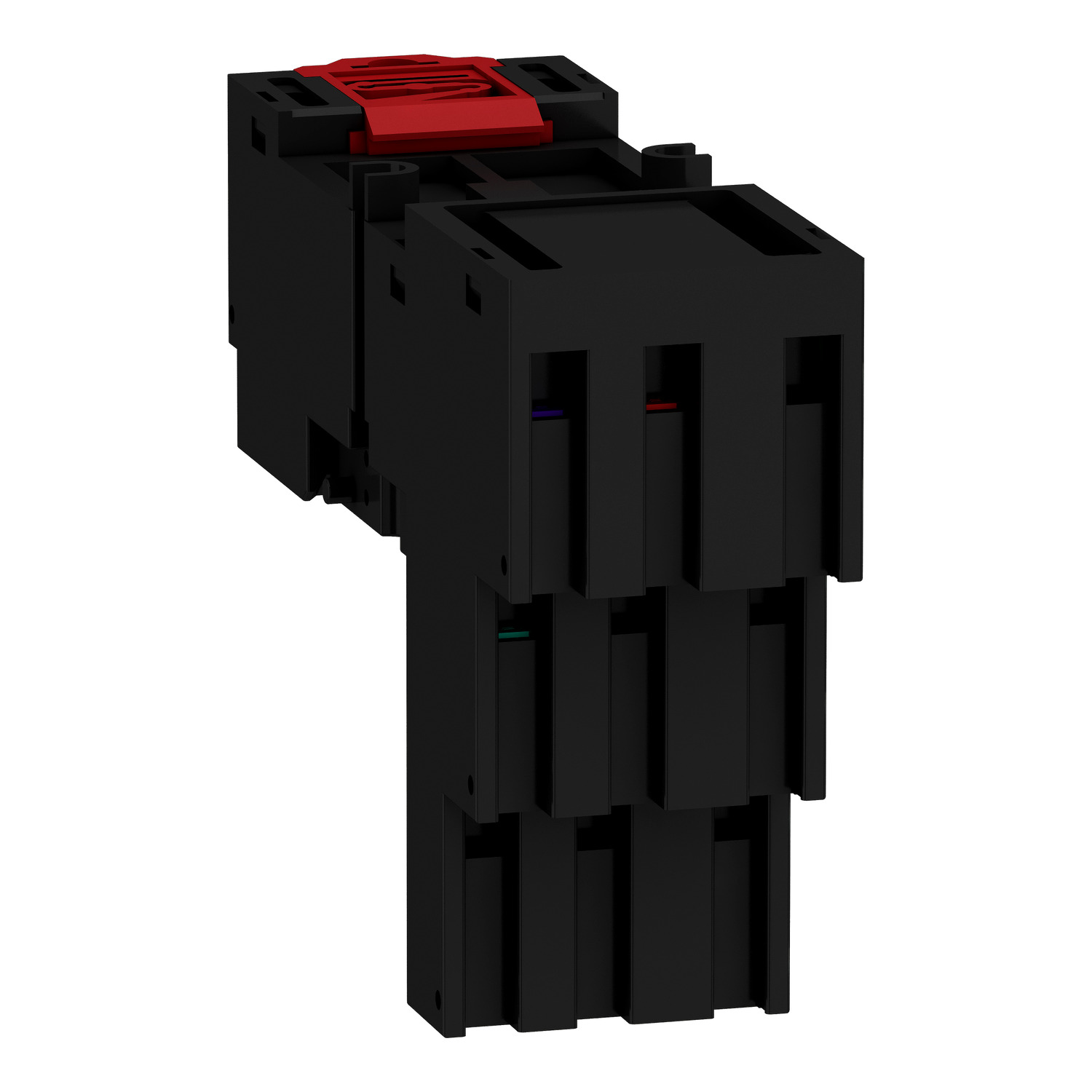

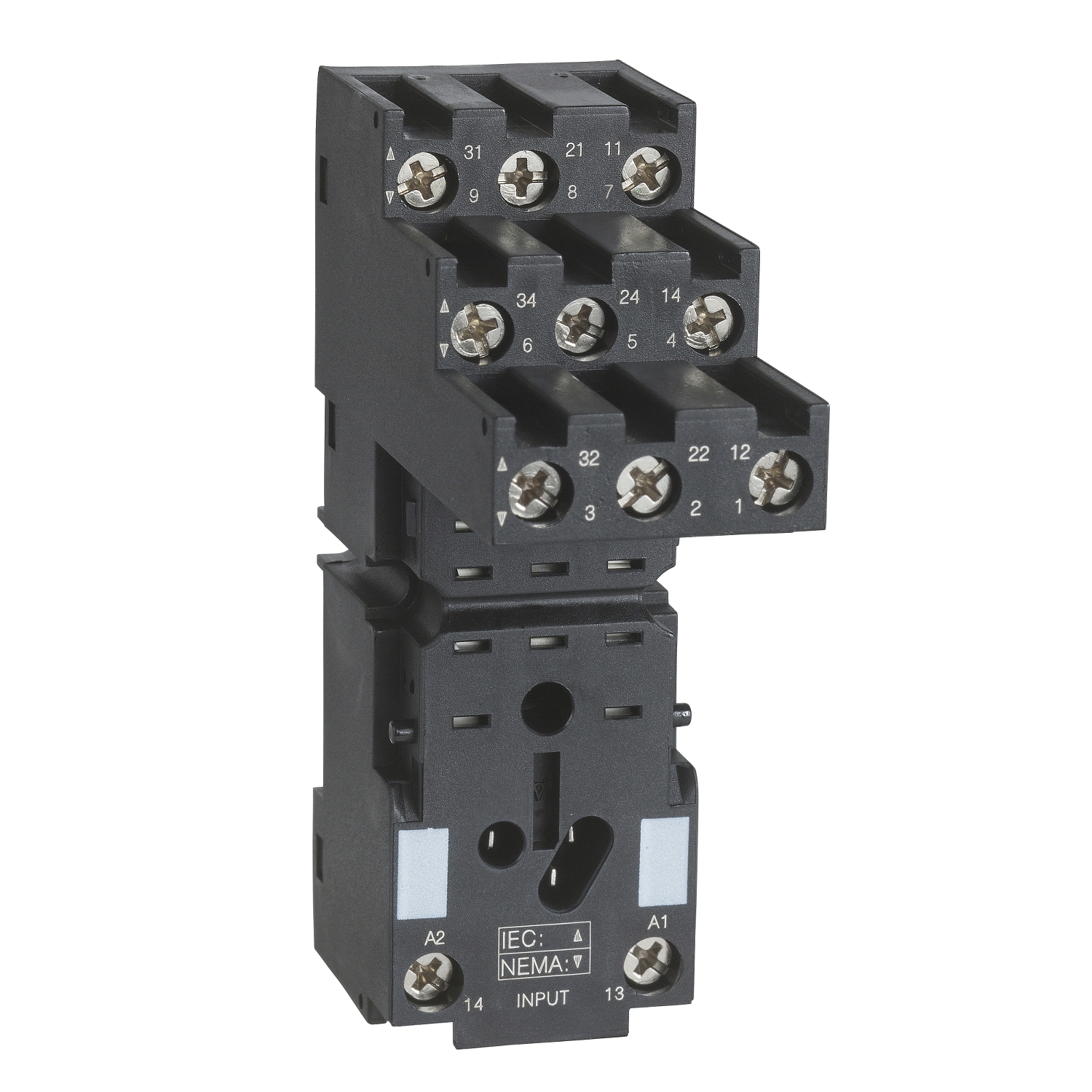

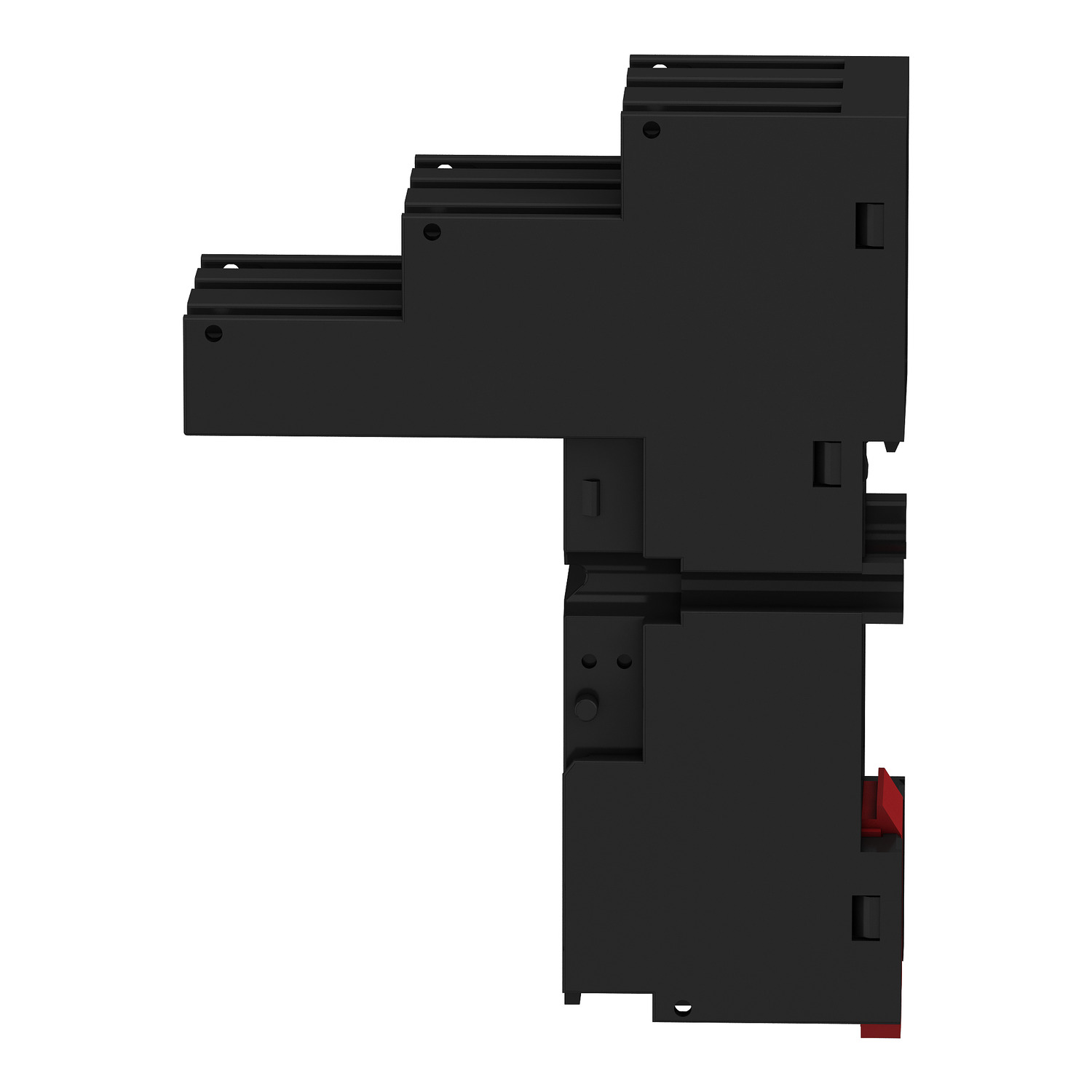

Harmony Relay RXM – embase contacts séparés – RXM3 – racc connecteurs à vis
Réf. : RXZE2S111M
26,03 DHS
Description
Cette embase de relais embrochable reflète l’expertise de Schneider Electric dans le domaine des relais depuis 1924 et est compatible les relais miniatures embrochables de la gamme RXM. », »Il dispose d’un large choix en matière de nombre de contacts pour une utilisation intensive de courant nominal avec un encombrement réduit.
Caractéristiques
Principales
| Gamme de produit | Harmony Electromechanical Relays |
|---|---|
| Compatibilité produit | Relais enfichable RXM avec 3 "OF" contact |
| Nom de l'appareil | RXZ |
| [Ith] courant thermique conventionnel | 10 A |
| Type de produit ou équipement | Prise |
| Type et composition des contacts | 3 "OF" |
Complémentaires
| [Ue] tension assignée d'emploi | < 250 V se conformer à CEI< 300 V se conformer à UL |
|---|---|
| Mode de raccordement | Connecteurs à vis, 1 x 0,34 à 1 x 2,5 mm² (AWG 22...AWG 14) flexible avec emboutConnecteurs à vis, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) flexible avec emboutConnecteurs à vis, 1 x 0,5…1 x 2,5 mm² (AWG 20...AWG 14) rigide sans emboutConnecteurs à vis, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) rigide sans embout |
| Forme des broches | Plat |
| Couple de serrage | < 1 N.m pour M3 vis |

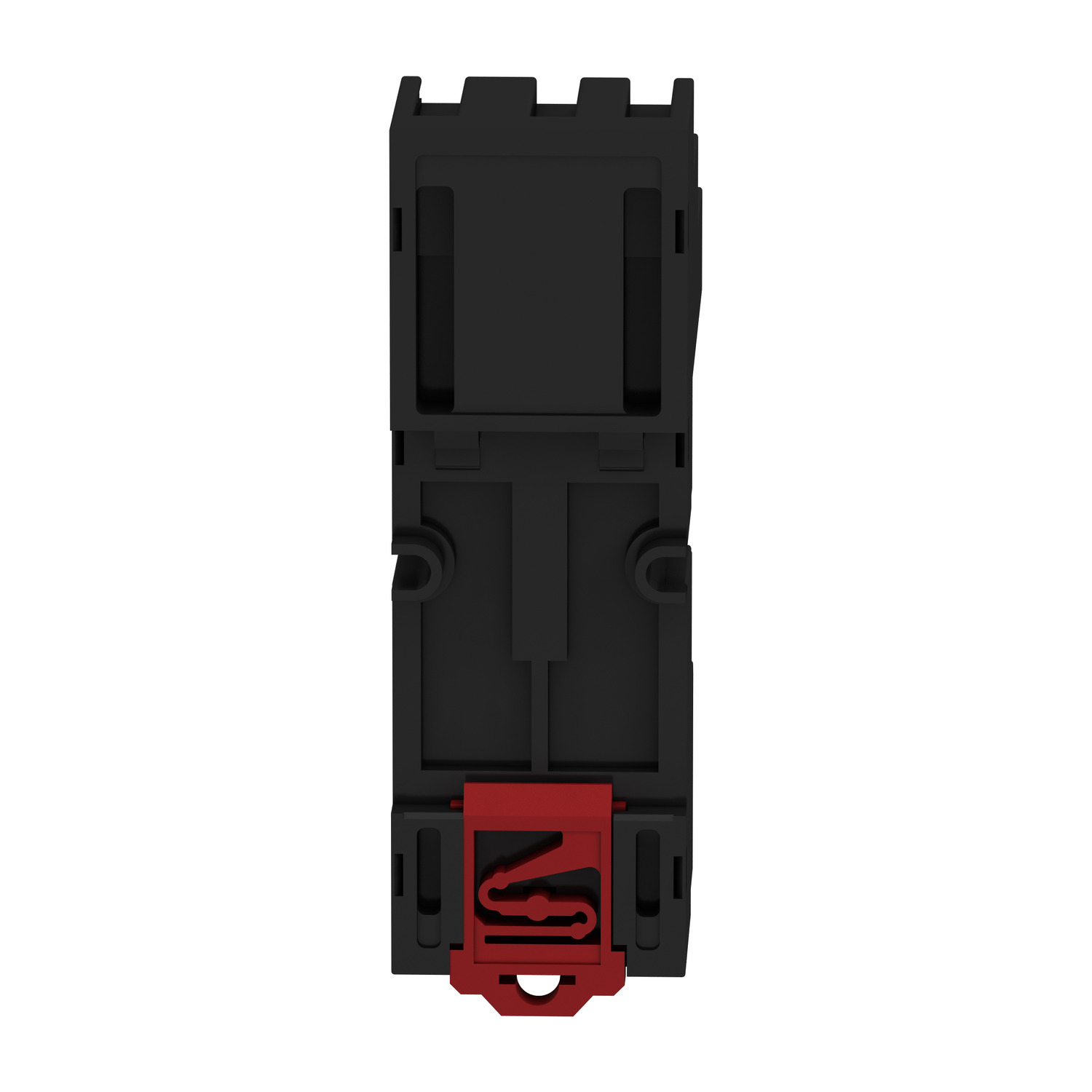

| Mode de fixation | Par vis (panneau)Encliquetable (35 mm DIN rail symmétrique) |
| Longueur de dénudage des fils | 8 mm |
| Disposition des contacts | Séparé |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Vente par quantité indivisible | 10 |

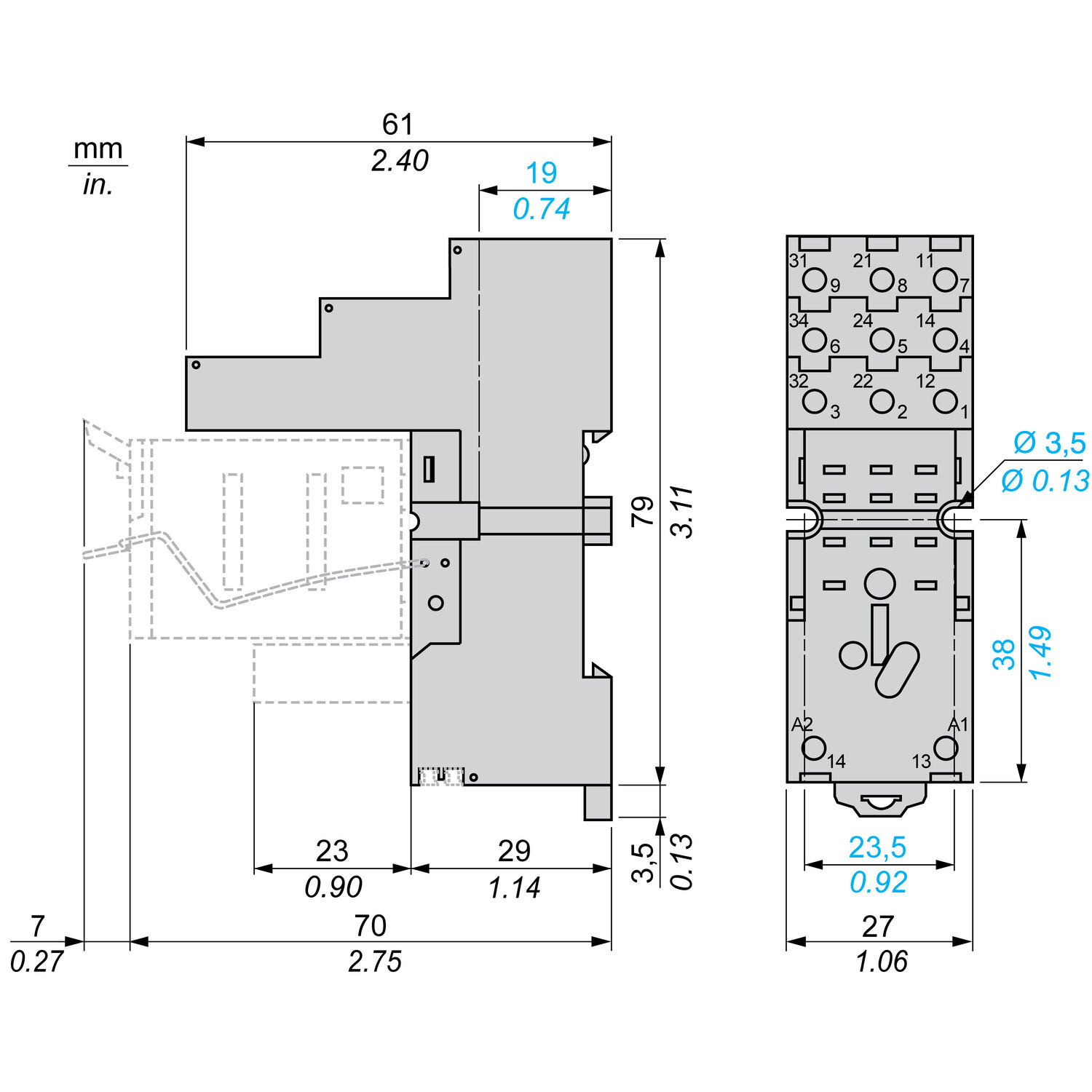

| Largeur | 27 mm |
| Poids Net | 0,058 kg |
Environnement
| Degré de protection IP | IP20 se conformer à CEI 60529 |
|---|---|
| Tenue diélectrique | 2500 V |
| Normes | CEI 61984 |
| Certifications du produit | ULLloyd'sCSA |
| Marquage | CE |
| Température ambiante pour le stockage | -40…85 °C |
| Température de l'air ambiant en fonctionnement | -40…55 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 6,100 cm |
| Largeur de l'emballage 1 | 2,700 cm |
| Longueur de l'emballage 1 | 7,500 cm |
| Poids de l'emballage (Kg) | 61,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 6,600 cm |
| Largeur de l'emballage 2 | 13,600 cm |
| Longueur de l'emballage 2 | 11,000 cm |
| Poids de l'emballage 2 | 614,000 g |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 200 |
| Hauteur de l'emballage 3 | 30,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 12,993 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
