Principales

Gamme de produit	Harmony XALD
Type de produit ou équipement	Poste de commande complet
Nom de l'appareil	XALD
Destination du produit	Pour unités de commande et signalisation XB5 Ø 22 mm
Application de la boîte pendante	Fonction de démarrage/arrêt

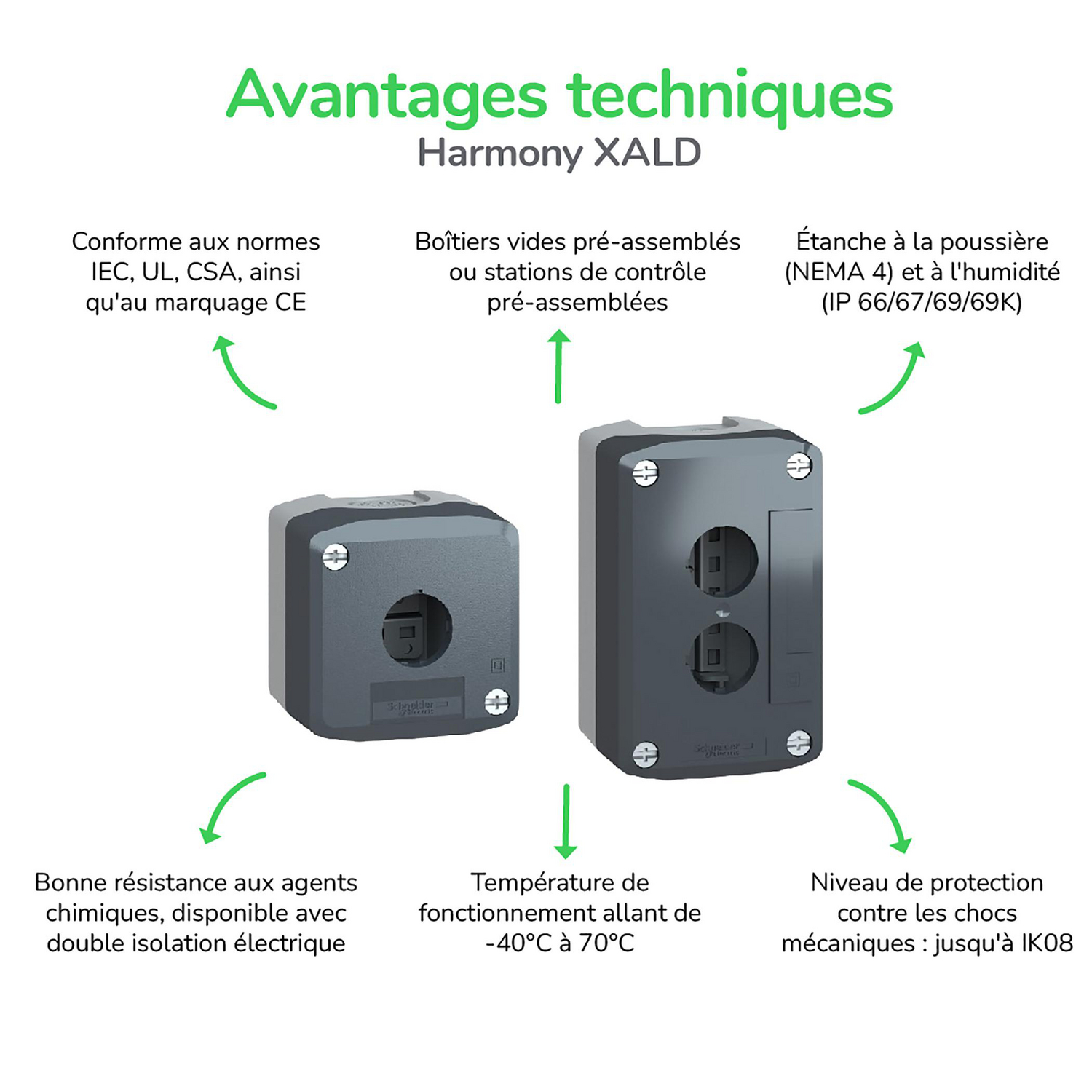

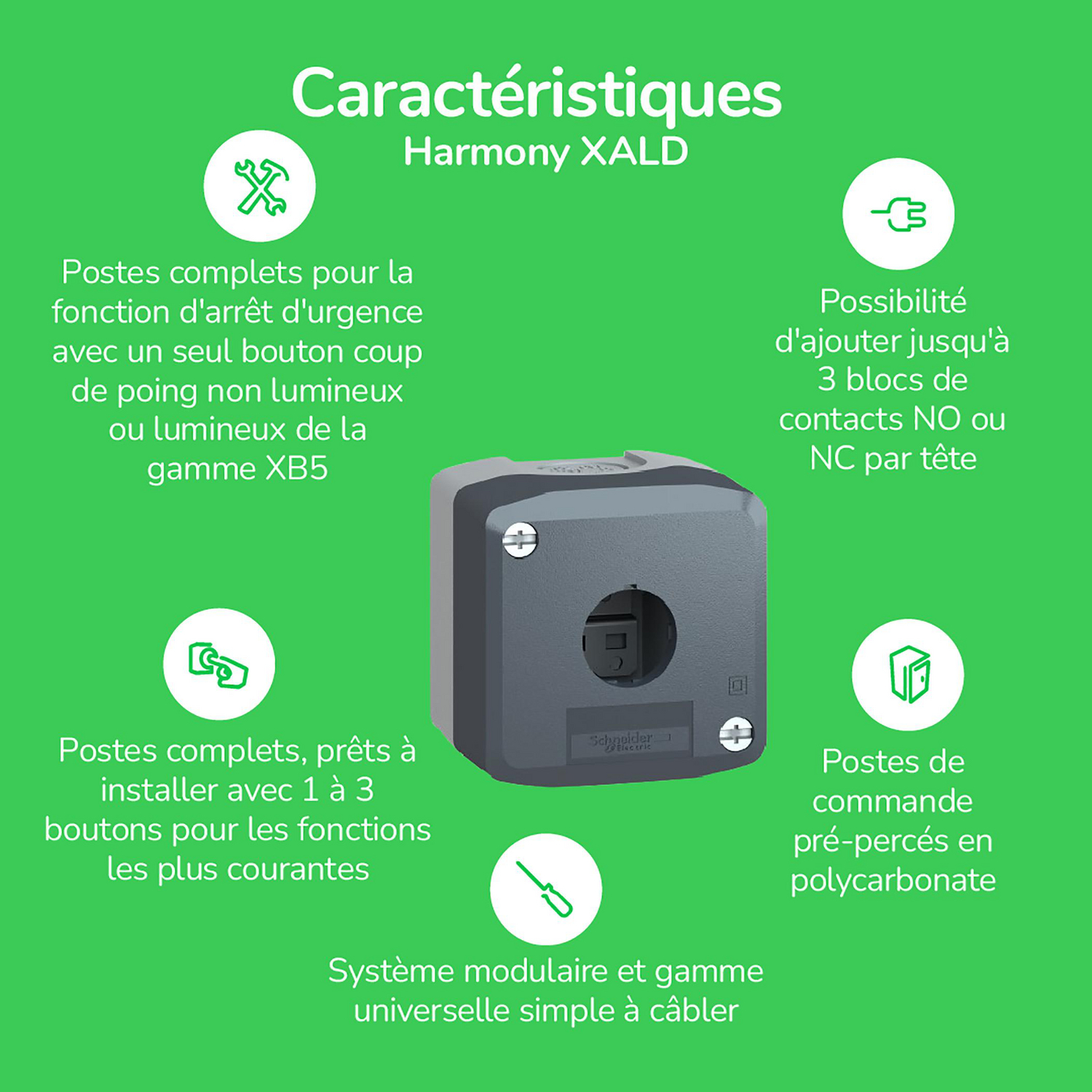

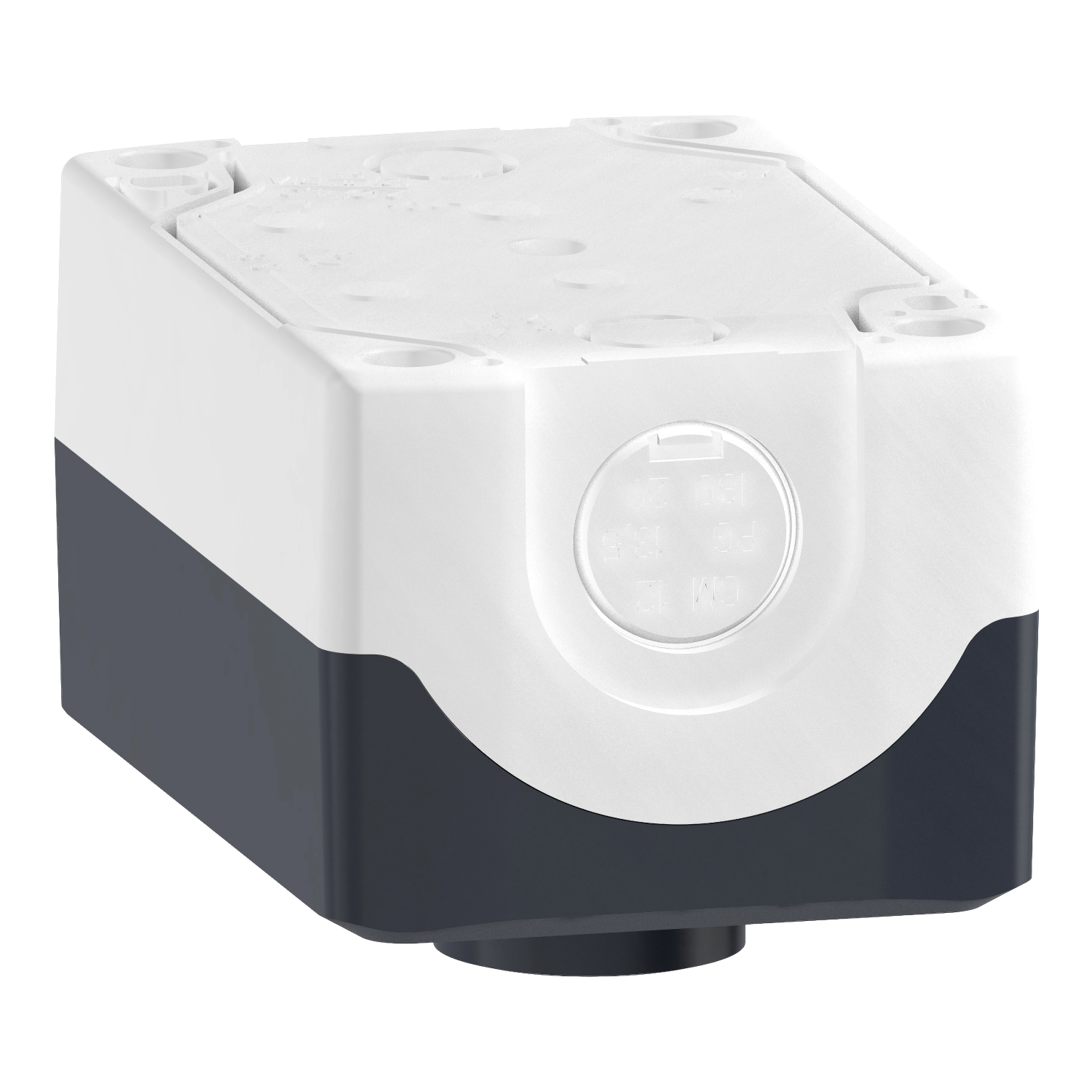

Couleur de la base du boîtier	Gris clair (RAL 7035)
Couleur du capot	Gris foncé (RAL 7016)
Matière	Polycarbonate

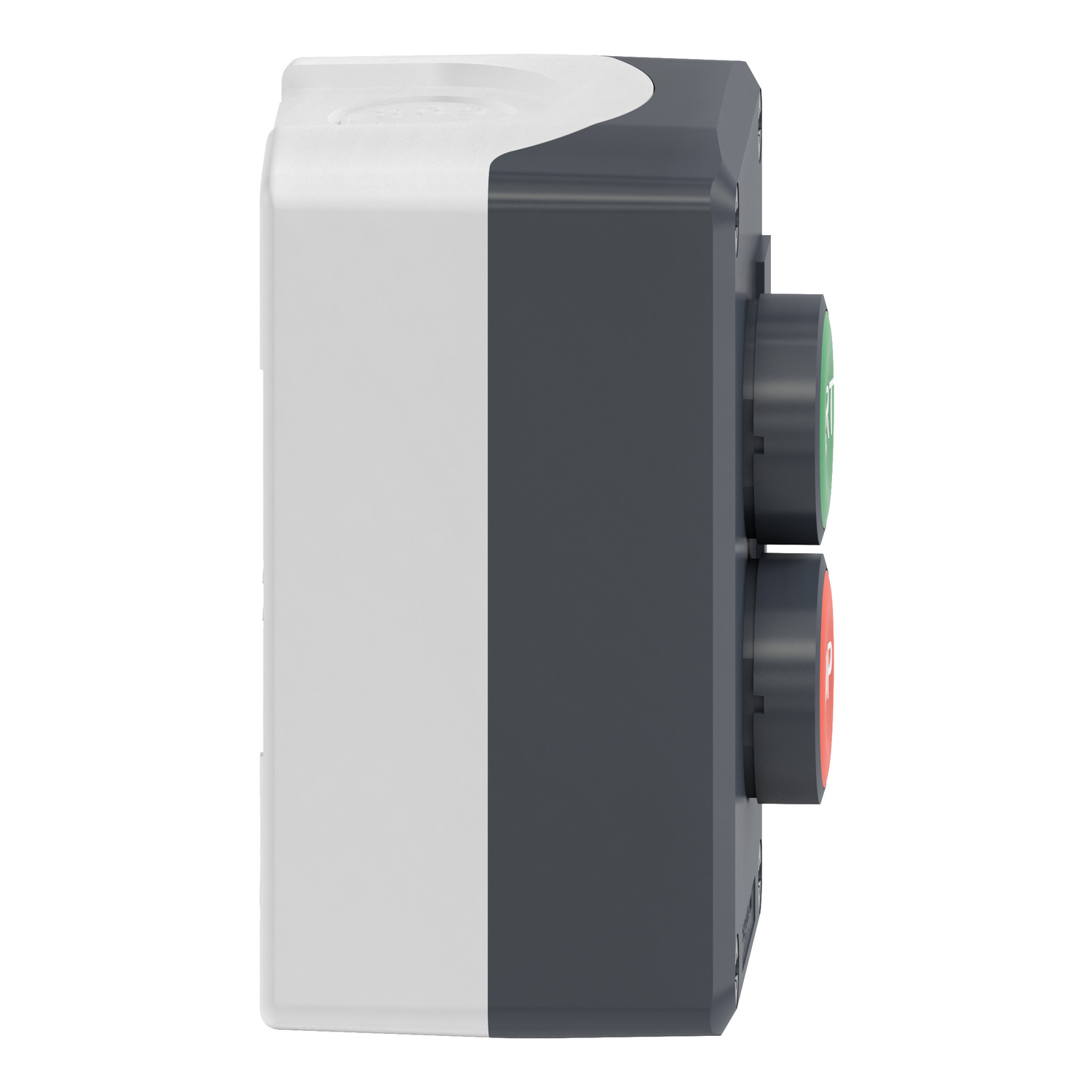

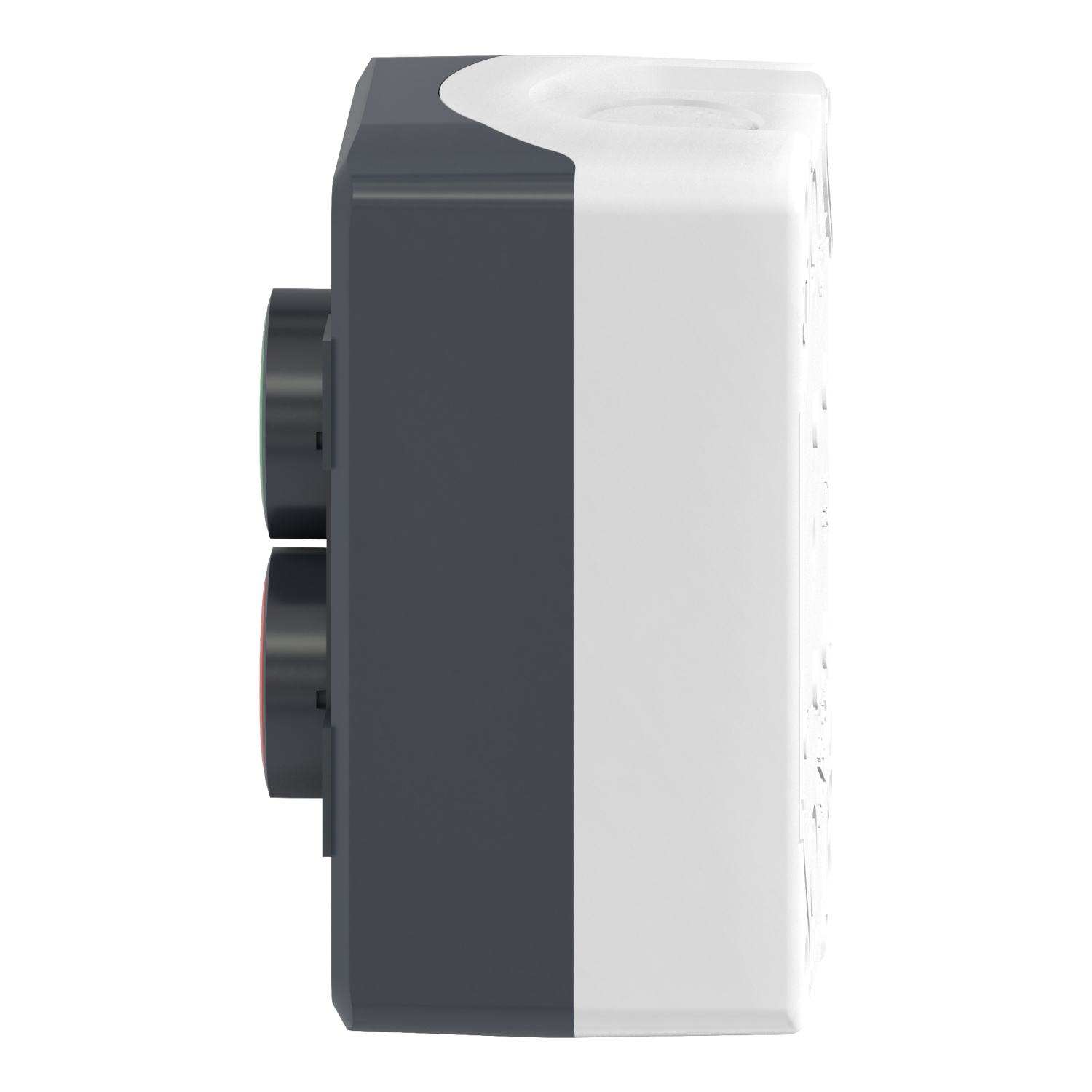

Profil de fonctionnement	2 boutons affleurants

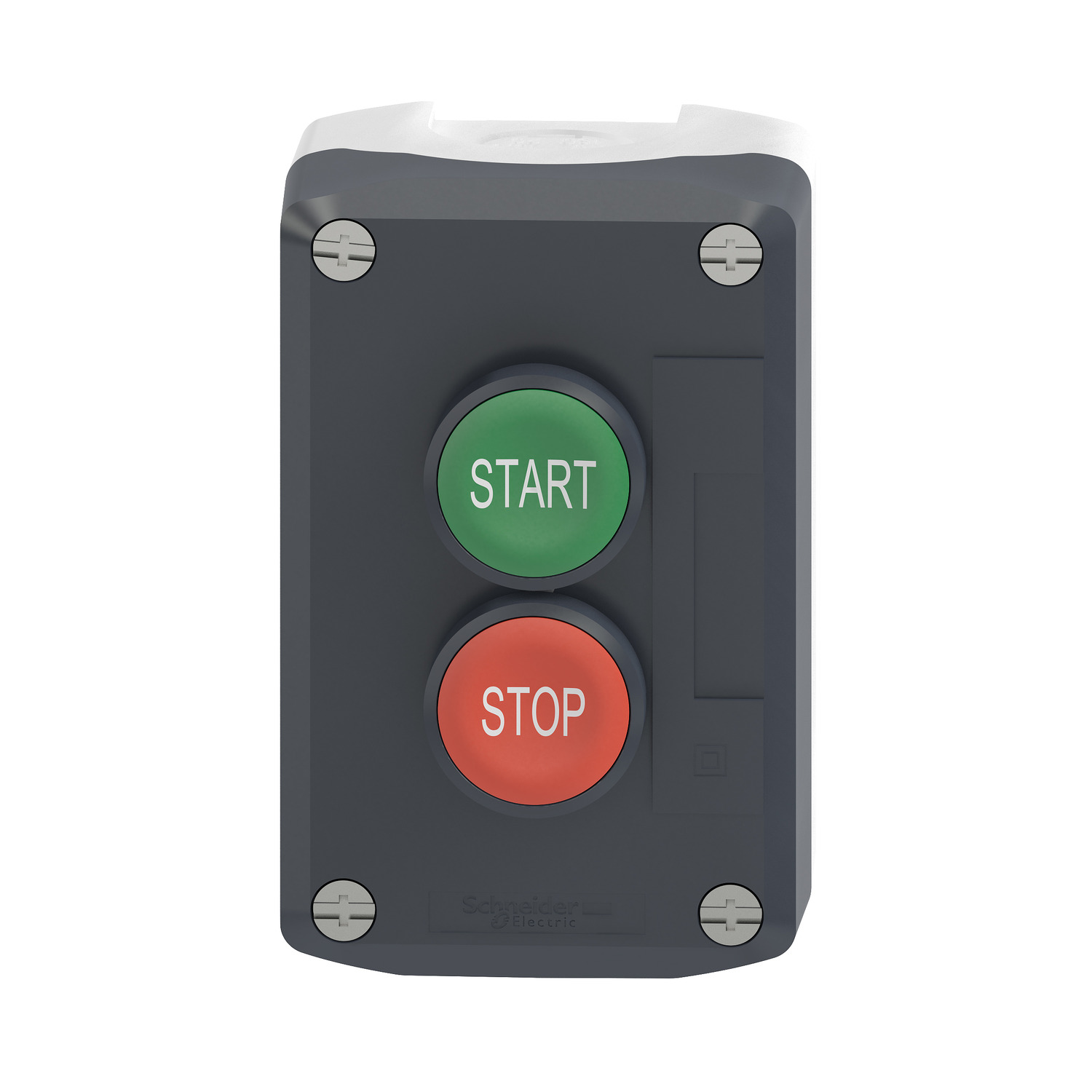

Description des fonctionnements	START vert 1 NO - 'STOP' rouge 1 NF

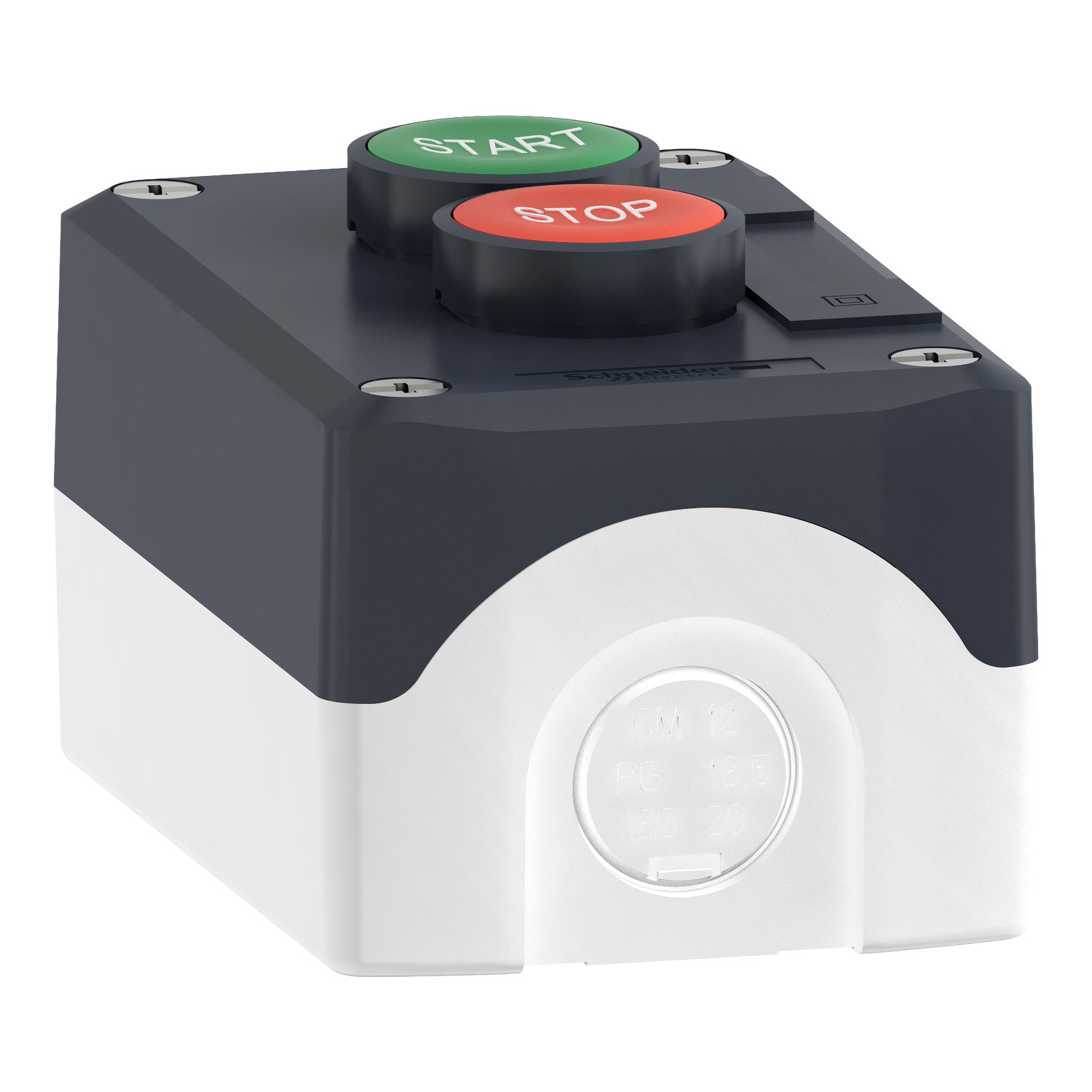

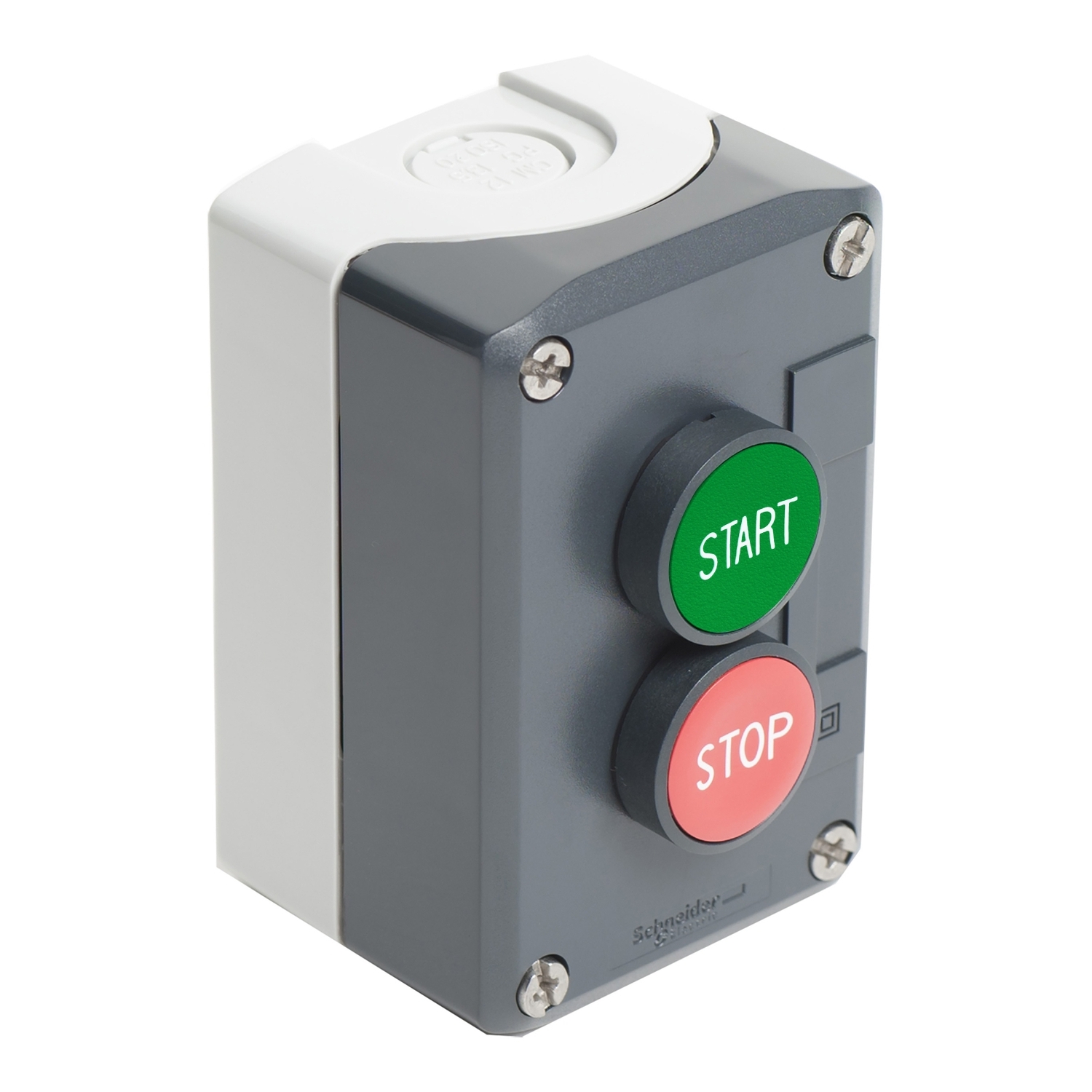

Composition de la boîte de commande	1 bouton-poussoir encastré, vert 1 NO START marquage1 bouton-poussoir encastré, rouge 1 NF STOP marquage
Emplacement repérage	Marquage sur bouton-poussoir
Fonctionnement des contacts	Coupure lente

Complémentaires

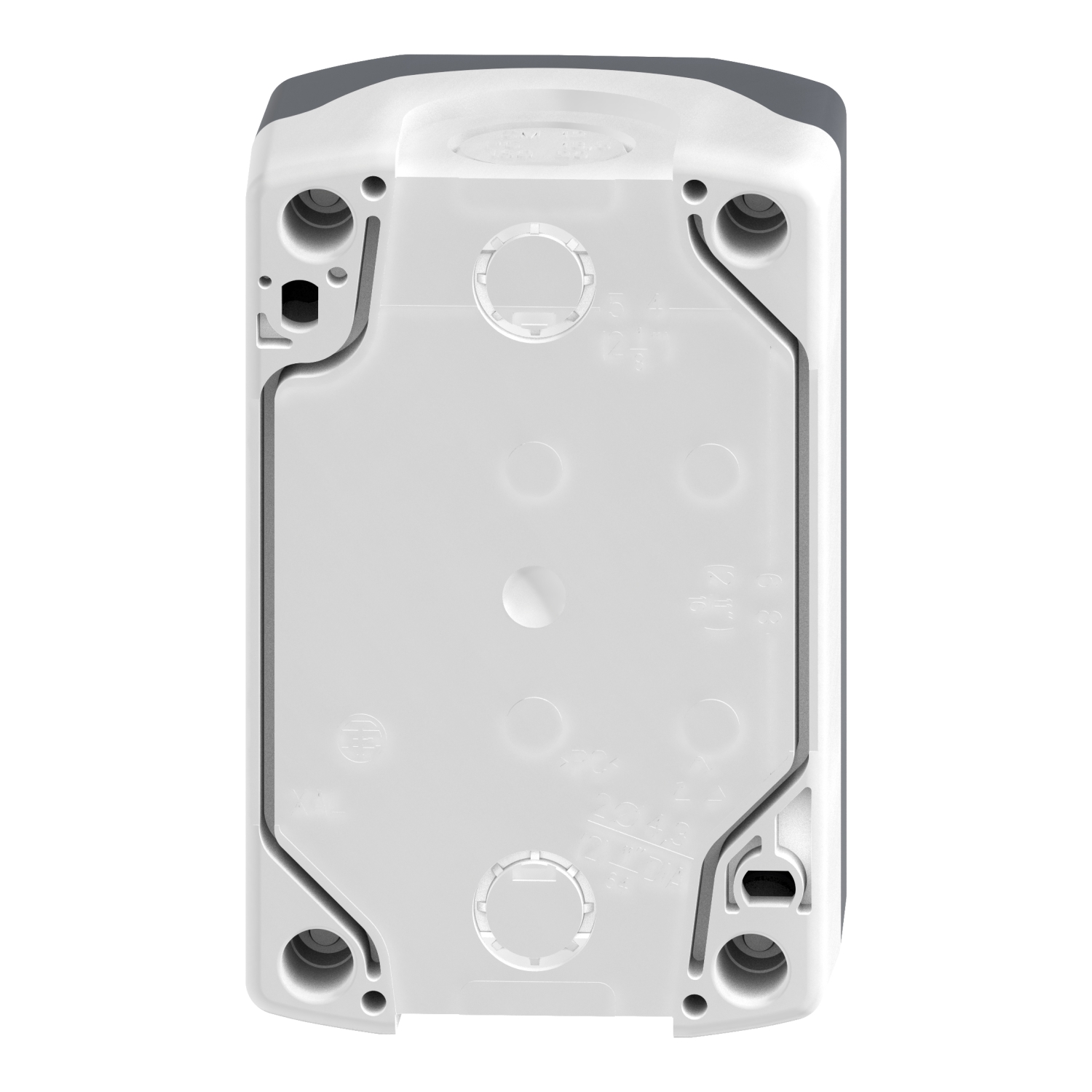

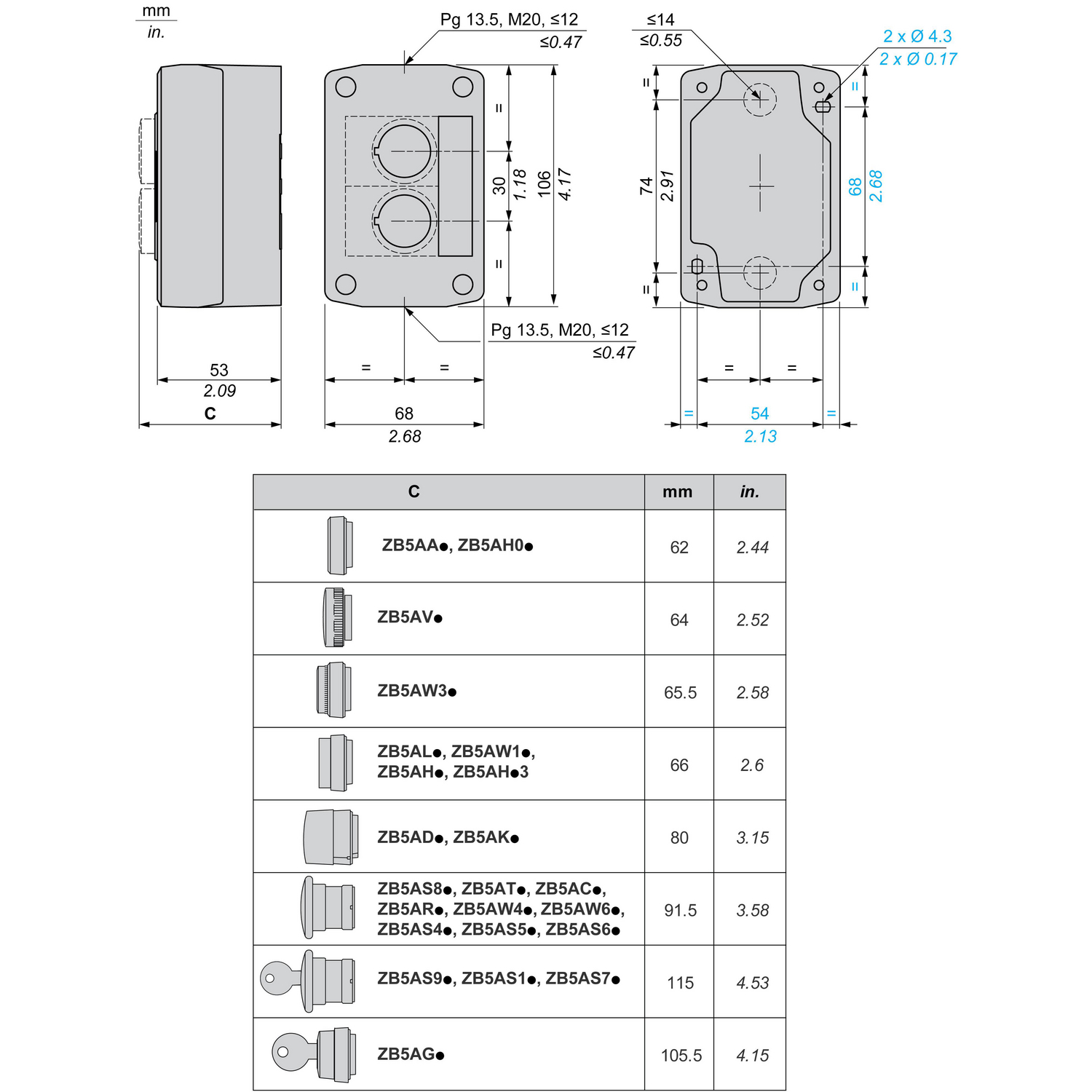

Entrée de câble	2 préperçages pour entrée de câble, capacité de serrage: 14 mm2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage: 12 mm
Poids Net	0,233 kg
Tenue au nettoyage haute pression	7000000 Pa à 55 °C, distance : 0,1 m
Number of command positions	2
Number of indicator lights	0
Couleur du marquage	Marquage blanc avec capsule verte, rouge ou noireMarquage noir avec capsule blanche
Number of push buttons	2
Ouverture positive	Avec se conformer à CEI 60947-5-1 annexe K
Course d'actionnement	1,5 mm (état électrique modifié NF)2,6 mm (état électrique modifié NO)4,3 mm (course totale)
Force d'actionnement	3,5 N état électrique modifié NF3,8 N état électrique modifié NO
Durée de vie mécanique	10000000 cycle
Number of selector switches	0
Mode de raccordement	Borniers à vis-étrier,= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1
Couple de serrage	0,8…1,2 N.m se conformer à CEI 60947-1
Number of key switches	0
Forme de la tête de vis	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis
Matière des contacts	Alliage d’argent (Ag/Ni)
Protection contre les courts-circuits	10 A cartouche fusible type gG se conformer à CEI 60947-5-1
[Ith] courant thermique conventionnel	10 A se conformer à CEI 60947-5-1
[Ui] tension assignée d'isolement	600 V (degré de pollution 3) se conformer à CEI 60947-1
Number of mushroom-shaped push-buttons	0
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947-1
[Ie] courant assigné d'emploi	6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-13 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1
Durée de vie électrique	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
Fiabilité électrique	Λ< 10exp(-6) à 5 V, 1 mA se conformer à CEI 60947-5-4Λ< 10exp(-8) à 17 V, 5 mA se conformer à CEI 60947-5-4
Nombre de contacts comme contact normalement fermé	1
Nombre de contacts comme contact normalement ouvert	1
Nombre de contacts comme contact inverseur	0

Environnement

Traitement de protection	TH
Température ambiante pour le stockage	-40…70 °C
Température de l'air ambiant en fonctionnement	-40…70 °C
Catégorie de surtension	Classe II conforming to CEI 60536
Degré de protection IP	IP66 se conformer à CEI 60529IP67IP69IP69K
Degré de protection NEMA	NEMA 13NEMA 4X
Tenue aux chocs IK	IK03 se conformer à CEI 62262
Normes	CEI 60947-5-5CEI 60947-5-4CEI 60947-1CSA C22.2 No 14UL 508CEI 60947-5-1JIS C8201-5-1JIS C8201-1
Tenue aux vibrations	5 gn (f= 12…500 Hz) conforming to CEI 60068-2-6
Tenue aux chocs mécaniques	30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27

Emballage

Type d'emballage 1

PCE

Nombre d'unité par paquet

Hauteur de l'emballage 1

9,800 cm

Largeur de l'emballage 1

7,000 cm

Longueur de l'emballage 1

11,000 cm

Poids de l'emballage (Kg)

224,000 g

Type d'emballage 2

S03

Nb produits dans l'emballage 2

Hauteur

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	2
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Oui
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Oui
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
