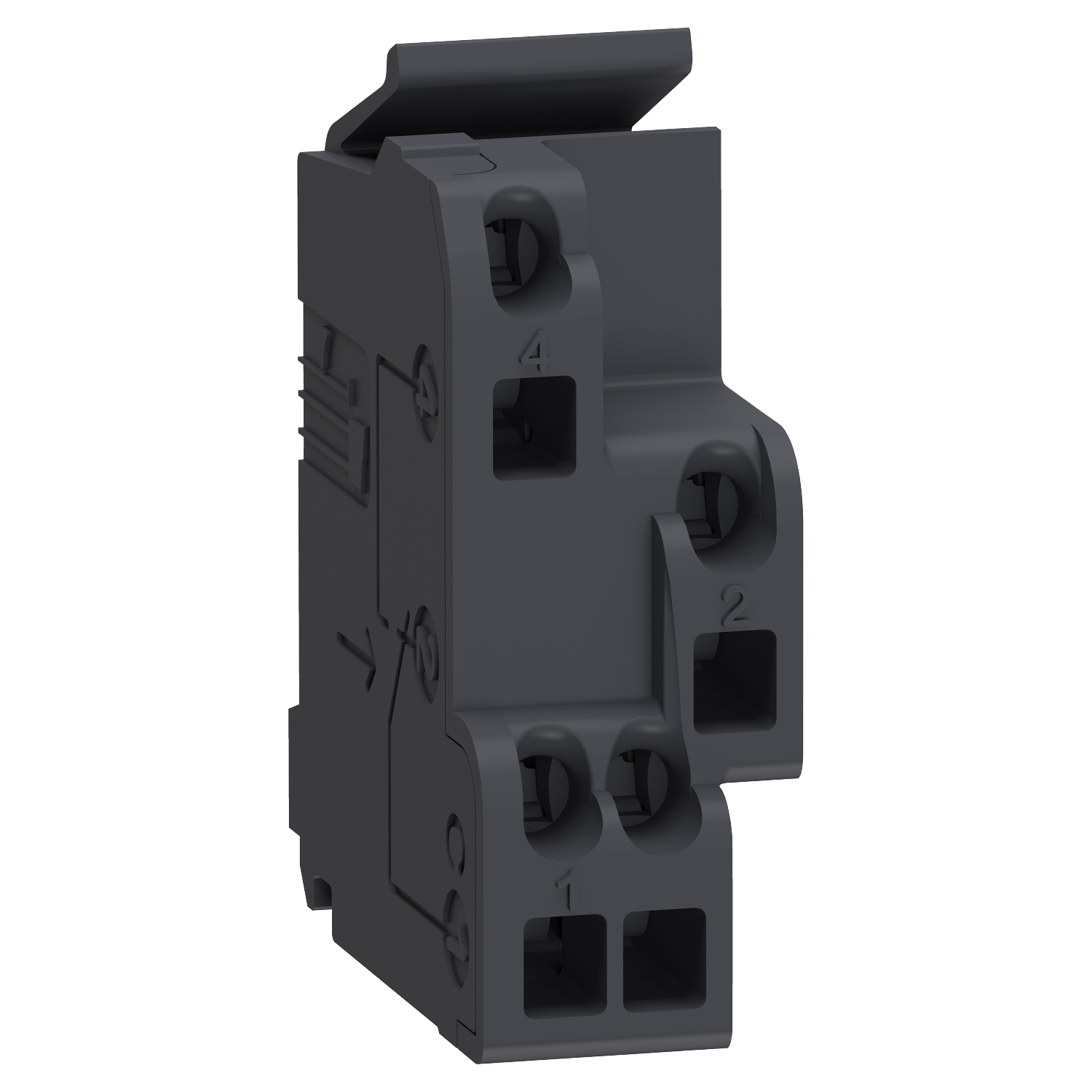

ComPacT NSX – Contact auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV pour ComPacT
Réf. : 29450
197,96 DHS
Description
Schneider Electric met à votre disposition une gamme de disjoncteurs, d’interrupteurs et d’accessoires associés en lien avec vos besoins. », »La gamme ComPacT NS, conçue et développée par Schneider Electric, répond aux besoins de protection de vos installations de distribution électrique. », »Le produit présenté est un contact auxiliaire permettant d’ajouter un contact supplémentaire au contacteur principal. », »Ce modèle de contact réalise toutes les fonctions de signalisation OF, SD, SDE et SDV. », »Vous pourrez déterminer sa fonction en faisant varier son emplacement dans le boîtier. », »Il se monte simplement en se glissant sur l’appareil jusqu’au clic. », »La gamme de produits Compact NSX se caractérise par la variété de son offre et les performances élevées de ses composants.
Caractéristiques
Principales
| Type de produit ou équipement | Contact auxiliaire |
|---|---|
| Nom de l'appareil | OFSDSDESDV |
| Application de l'appareil | Surveillance de l'état du disjoncteur |
| Compatibilité de gamme | ComPacT ComPacT NS630b...1600ComPacT ComPacT NS1600b...3200ComPacT ComPacT INSComPacT ComPacT INVComPacT ComPacT NSXEasyPact EasyPact CVSPowerPacT PowerPacT MultistandardComPacT ComPacT NSX DC |
| Composition de contacts de signalisation | 1 NO/NF |
Complémentaires
| Type de défaut | Défaut électrique général |
|---|---|
| Signalisation locale | Indication ON/OFF pour ouvert/ferméSignalisation de déclenchement pour relais indicateur de déclenchementErreur de déclenchement pour défaut électrique |
| Type de contacts auxiliaires | Standard |
| Mode d'installation | Encliquetable |
| [Ith] courant thermique conventionnel | 5 A |
| Pouvoir de coupure (A) | AC-12: 6 A at 24 V CA 50/60 HzAC-12: 6 A at 48 V CA 50/60 HzAC-12: 6 A at 110 V CA 50/60 HzAC-12: 6 A at 220/240 V CA 50/60 HzAC-12: 6 A at 380/440 V CA 50/60 HzAC-12: 6 A at 480 V CA 50/60 HzAC-12: 6 A at 660/690 V CA 50/60 HzAC-15: 6 A at 24 V CA 50/60 HzAC-15: 6 A at 48 V CA 50/60 HzAC-15: 5 A at 110 V CA 50/60 HzAC-15: 4 A at 220/240 V CA 50/60 HzAC-15: 2 A at 380/440 V CA 50/60 HzAC-15: 1,5 A at 480 V CA 50/60 HzAC-15: 0,1 A at 660/690 V CA 50/60 HzDC-12: 6 A at 24 V CC 50/60 HzDC-12: 2,5 A at 48 V CC 50/60 HzDC-12: 0,6 A at 110 V CC 50/60 HzDC-12: 0,3 A at 250 V CC 50/60 HzDC-14: 1 A at 24 V CC 50/60 HzDC-14: 0,2 A at 48 V CCDC-14: 0,05 A at 110 V CCDC-14: 0,03 A at 250 V CC |
| Charge minimum | 100 mA à 24 V CC |
| Borne de raccordement auxiliaire | Ressort 0,5…1,5 mm² (AWG 20...AWG 16) |
| Catégorie d'accessoire / de pièce détachée | Pièce détachée pour ComPacT NS630b...1600Pièce détachée pour ComPacT NS1600b...3200 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 1,400 cm |
| Largeur de l'emballage 1 | 7,000 cm |
| Longueur de l'emballage 1 | 7,000 cm |
| Poids de l'emballage (Kg) | 16,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 4,500 cm |
| Largeur de l'emballage 2 | 16,000 cm |
| Longueur de l'emballage 2 | 16,000 cm |
| Poids de l'emballage 2 | 174,000 g |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 300 |
| Hauteur de l'emballage 3 | 30,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 5,591 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 16 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Product contains halogen above thresholds |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
