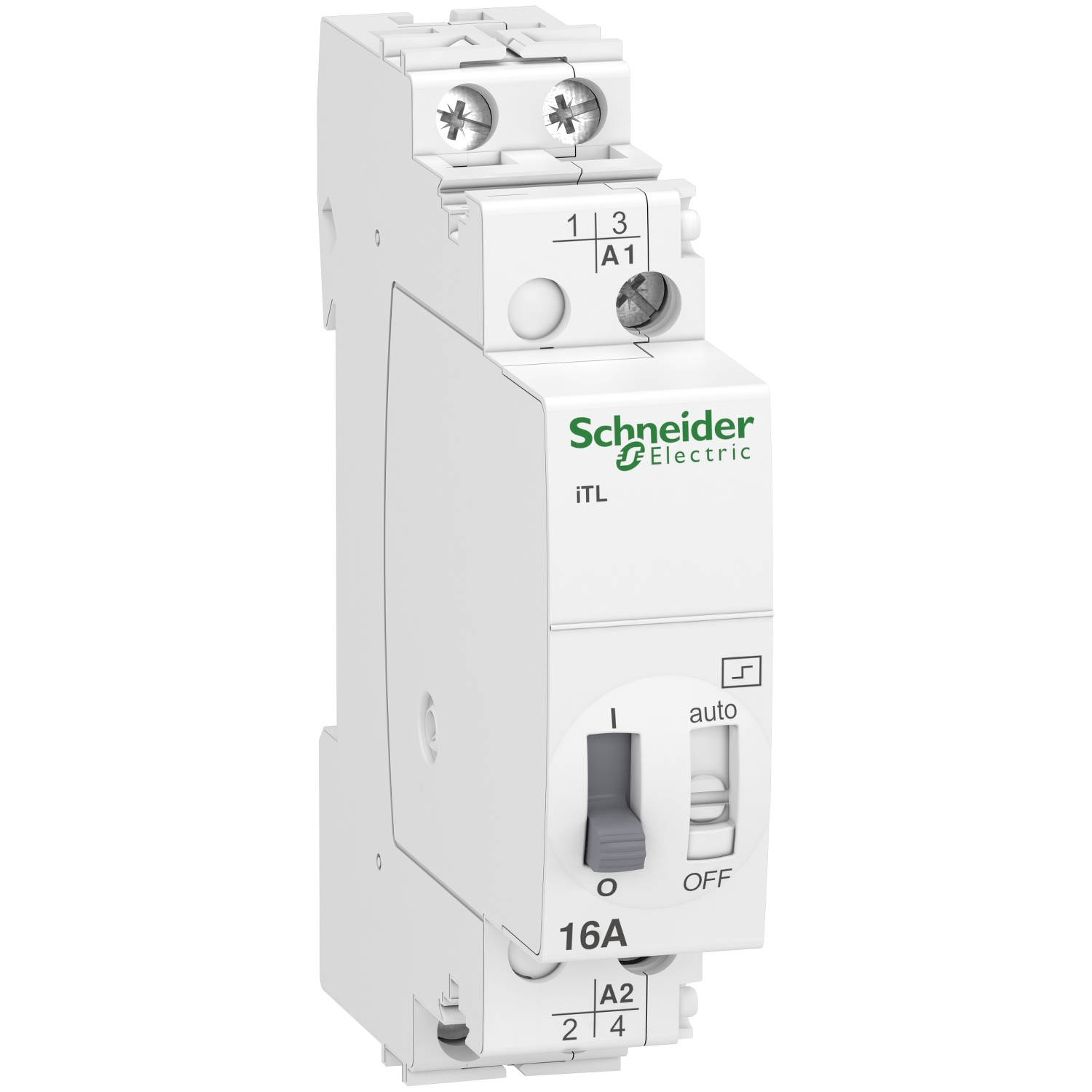

Acti9, iTL télérupteur 16A 2NO 230…240VCA 110VCC 50-60Hz
Réf. : A9C30812
142,37 DHS
Description
Schneider Electric propose, au sein de la gamme Acti9, un télérupteur, relais à impulsions, pour la commande des circuits électriques et des équipements », »Il répercute les impulsions transmises par des accessoires tels que des boutons-poussoirs muraux, permettant ainsi le contrôle d’un même système, via différents points », »Avec un degré de protection IP20 (IP40 en enveloppe), ce contacteur protège l’utilisateur contre les intrusions et les risques de chocs liés », »Il permet de connecter les fils nécessaires à deux contacts », »Encliquetable sur le rail DIN, le télérupteur iTL 16 A 1NO est compatible avec les autres appareillages de la gamme Acti9″, »Cela permet la composition de solutions complètes pour la protection et la commande des installations électriques tertiaires, industrielles ou résidentielles », »Le choix de ce produit de commande et de contrôle offre une réelle rapidité d’installation qui en facilite l’adoption pour la sécurisation des dispositifs de vos clients
Caractéristiques
Principales
| Gamme de produit | Acti9 |
|---|---|
| Nom du produit | Acti9 iTL |
| Type de produit ou équipement | Télérupteur |
| Nom de l'appareil | iTL |
| Application de l'appareil | Standard |
| Pôles | 2P |
| Composition des contacts de pôles | 2 NO |
| [In] courant nominal | 16 A |
| Type de réseau | CA |
| [Uc] tension circuit de commande | 230...240 V CA 50/60 Hz110 V CC |
Complémentaires
| Fréquence du réseau | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 250 V CA 50/60 Hz |
| Type de commande | Commande manuelle et à distanceDéconnexion de la bobine |
| Type de signal de commande | Impulsion |
| Fréquence de commutation | 5 commutations/minute100 commutations/jour |
| Durée de l'impulsion | 50 ms…1 s |
| Type de commande à distance | Bouton-poussoir lumineux 3 mA |
| Signalisation locale | Indication ON/OFF |
| Mode d'installation | Fixe |
| Support de montage | Rail DIN |
| Pas de 9 mm | 2 |
| Hauteur | 84 mm |
| Largeur | 18 mm |
| Profondeur | 60 mm |
| Durée de vie électrique | AC-21: 200000 cycleAC-22: 100000 cycle |
| Mode de raccordement | Circuit de commande: borne du type à cage 1 câble(s) 0,5…4 mm² rigideCircuit de commande: borne du type à cage 1 câble(s) 0,5…4 mm² rigide avec emboutCircuit de commande: borne du type à cage 1 câble(s) 1…4 mm² flexibleCircuit de commande: borne du type à cage 1 câble(s) 1…4 mm² flexible avec emboutCircuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² rigideCircuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² rigide avec emboutCircuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² flexibleCircuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² flexible avec embout |
| Longueur de dénudage des fils | 11 mm |
| Couple de serrage | 1 N.m |
| Compatibilité de gamme | Acti9 iATEtActi9 iATL4Acti9 iATLcActi9 iATLc+sActi9 iATLmActi9 iATLsActi9 iATLzActi9 iETL iTL 16Acti9 iATLc+cActi9 iATL24 |
Environnement
| Normes | EN 669-1EN 669-2-2 |
|---|---|
| Certifications du produit | GOST |
| Labels qualité | NFCEBECKEMAVDEIMQ |
| Niveau acoustique | 60 dB |
| Degré de protection IP | IP20 se conformer à CEI 60529 (avec ouverture)IP40 se conformer à CEI 60529 (en enveloppe) |
| Degré de pollution | 3 |
| Tropicalisation | 2 |
| Humidité relative | 95 % à 55 °C |
| Température de l'air ambiant en fonctionnement | -20…50 °C |
| Température ambiante pour le stockage | -40…70 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 7 cm |
| Largeur de l'emballage 1 | 1,8 cm |
| Longueur de l'emballage 1 | 8,5 cm |
| Poids de l'emballage (Kg) | 110 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 12 |
| Hauteur de l'emballage 2 | 8,5 cm |
| Largeur de l'emballage 2 | 9,5 cm |
| Longueur de l'emballage 2 | 22,5 cm |
| Poids de l'emballage 2 | 1,378 kg |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 144 |
| Hauteur de l'emballage 3 | 30 cm |
| Largeur de l'emballage 3 | 30 cm |
| Longueur de l'emballage 3 | 40 cm |
| Poids de l'emballage 3 | 17,035 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 7 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Non |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 429095ee-388a-4184-bea4-16f87e374975 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
