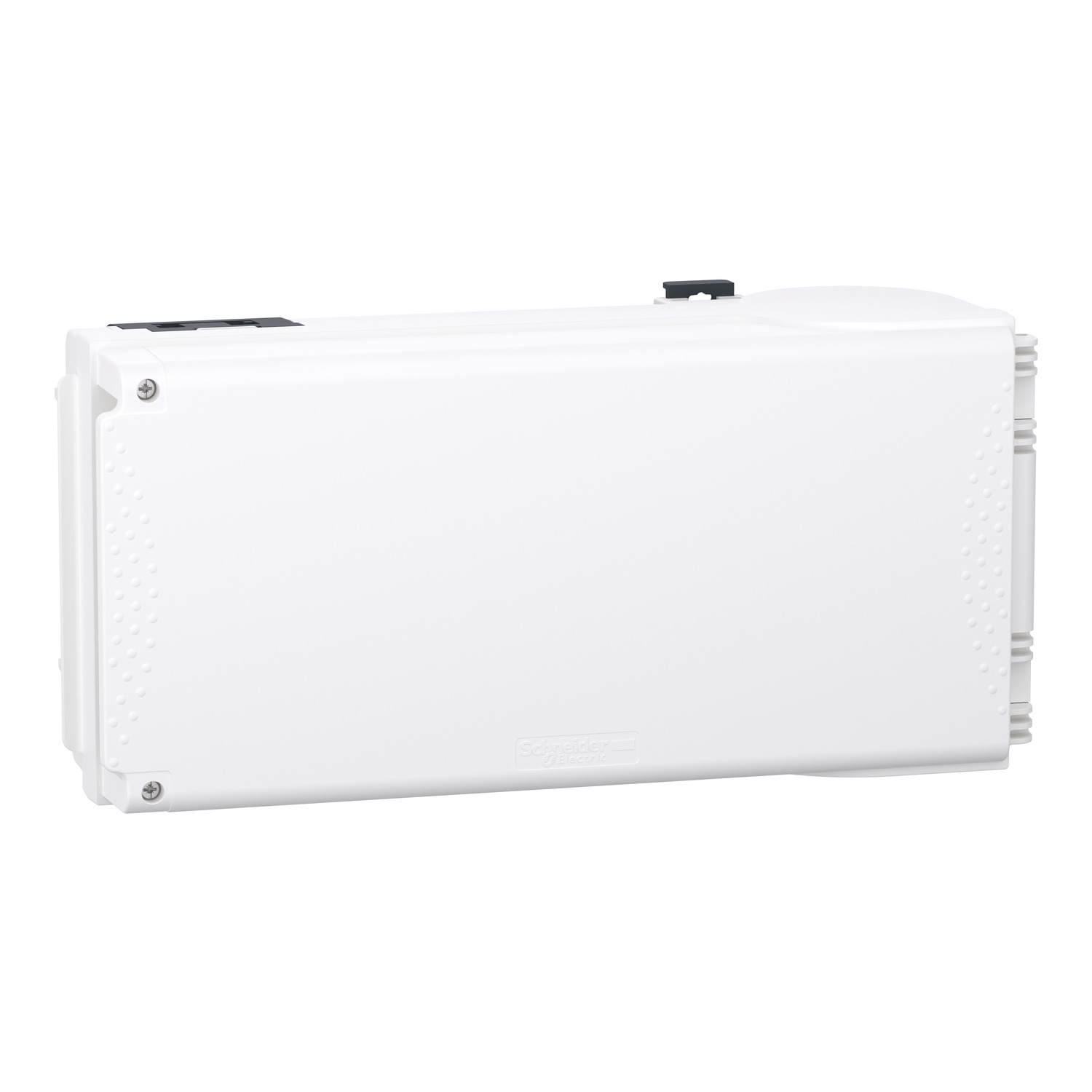

Canalis KNA & KNT – coffret sectionneur fusible 50A – 14 x 51 avec isolant – NF
Réf. : KNB50SF4
1664,81 DHS
Description
Le coffret sectionneur 50A avec protection par fusible intégrée permet de protéger la charge connectée en aval. Le sectionnement se réalise à l’ouverture de la porte. Il s’embroche sur une trappe d’élément droit KNA. », »Les connecteurs de dérivation sont livrés sans les fusibles », »Se connecte aussi simplement qu’une prise de courant sur l’élément droit. », »Ce produit est conforme à la norme NF EN 61439-1-6, 62262, 60529. », »Un ensemble de connecteurs 10A ou 16A sont proposés. Monophasé ou à sélection de phase, à câbler ou déjà pré-câblé, avec protection fusible intégrée ou sans protection. », »Montage par kit enfichable à polarité fixe. », »La polarité de l’unité de dérivation est 3L + N + PE et 3L + PE, déconnexion en ouvrant la porte. », »La trappe / couvercle peut être ouverte du côté droit. », »Il comprend un traitement de surface blanc RAL 9001. », »Fusible à commander séparément. », »Il offre un indice de protection IP55 conforme à la norme CEI 60529. », »IK08 est conforme à la norme CEI 62262″, »Il est conforme aux normes CEI 61439-1 et CEI 61439-6.
Caractéristiques
Principales
| Gamme de produit | Canalis |
|---|---|
| Compatibilité de gamme | Canalis KN goulotte jeu de barre |
| Type de produit ou équipement | Unité de dérivation |
| Compatibilité des canalisations préfabriquées | Canalis KN goulotte jeu de barreplug-in |
| [Ie] courant assigné d'emploi | 50 A à 35 °C |
| Type de protection | isolateur fusible: pour aM cylindrique fusible, taille 14 x 51 mm - 50 A conforme à NF isolateur fusible: pour gG cylindrique fusible, taille 14 x 51 mm - 50 A conforme à NF |
| Equipement fournis | fusible à commander séparément |
| Mode d'installation | Plug-in avec polarité fixe |
| Polarité dérivation | 3L+PE3L+N+PE |
| Couleur | Blanc (RAL 9001) |
Complémentaires
| Application de l'appareil | Distribution de faible puissance |
|---|---|
| [Ue] tension assignée d'emploi | 230...500 V en fonction du dispositif de protection |
| [Uimp] tension assignée de tenue aux chocs | 4,6 kV |
| [Ui] tension assignée d'isolement | 500 V en fonction du dispositif de protection |
| Fréquence du réseau | 50/60 Hz |
| Raccordement électrique | Borne serre-câble - ISO50 16 mm² flexibleBorne serre-câble - ISO50 16 mm² rigide |
| Côté ouverture porte/couvercle | Droite |
| Mode de déconnexion de l'unité de dérivation | Par ouverture de la porte |
| Normes | CEI 61439-1CEI 61439-6 |
| Largeur | 344 mm |
| Profondeur | 101 mm |
| Profondeur (porte ouverte) | 420 mm |
| Hauteur | 165 mm |
| Poids Net | 1,5 kg |
Environnement
| Degré de protection IP | IP55 se conformer à CEI 60529 |
|---|---|
| Tenue aux chocs IK | IK08 se conformer à CEI 62262 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 13,700 cm |
| Largeur de l'emballage 1 | 16,600 cm |
| Longueur de l'emballage 1 | 34,600 cm |
| Poids de l'emballage (Kg) | 1,742 kg |
| Type d'emballage 2 | P12 |
| Nb produits dans l'emballage 2 | 52 |
| Hauteur de l'emballage 2 | 80,000 cm |
| Largeur de l'emballage 2 | 80,000 cm |
| Longueur de l'emballage 2 | 120,000 cm |
| Poids de l'emballage 2 | 103,500 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit sans halogènes |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Sans siliconeÉvaluation de la présence de silicium au-dessus de 0,1 % dans chaque pièce traitée dans les processus internes. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
