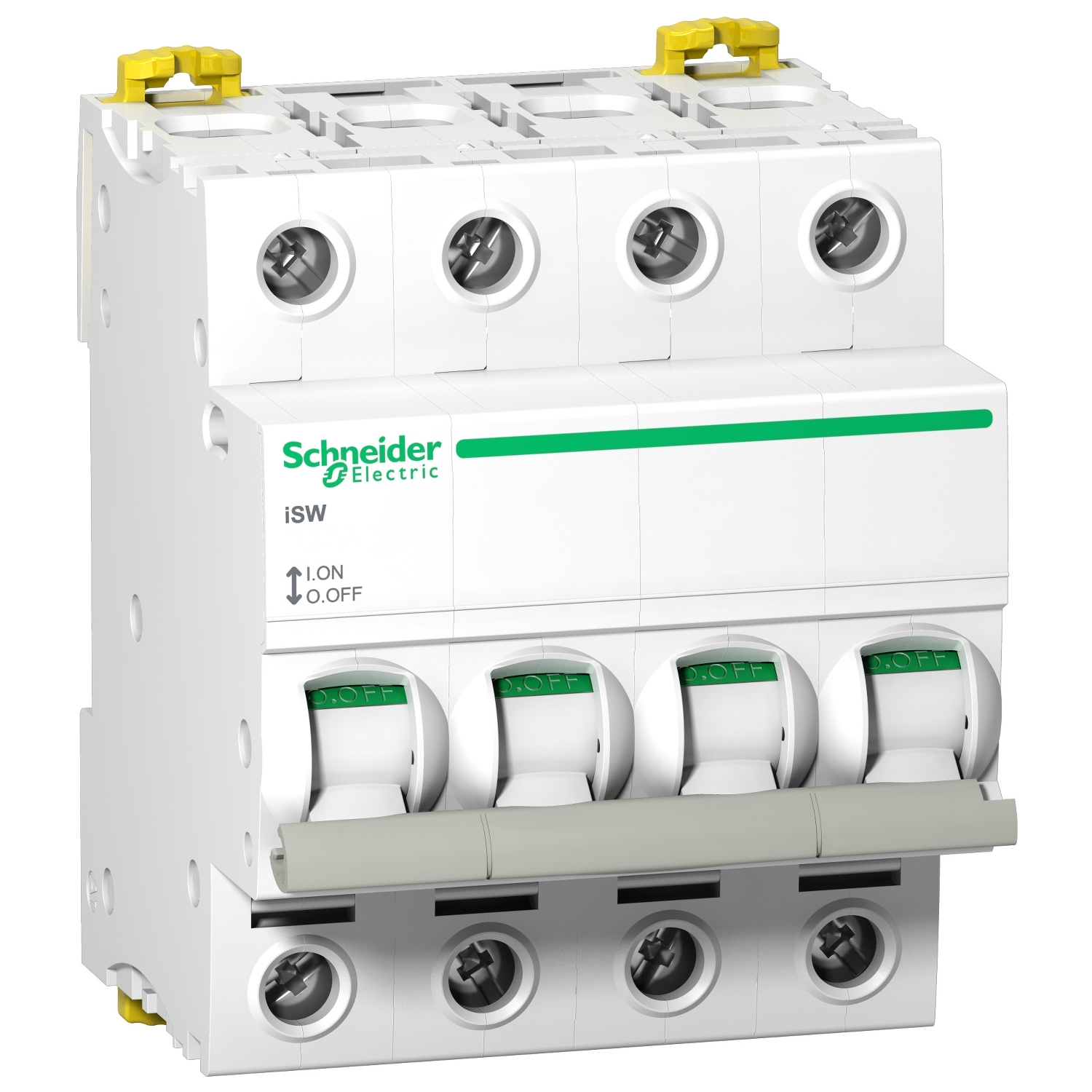

Acti9, iSW interrupteur-sectionneur 4P 63A 415VAC
Réf. : A9S65463
579,08 DHS
Description
Schneider Electric propose un interrupteur-sectionneur Acti9″, »En conformité avec les normes en vigueur », »D’un calibre de 63 A, sa tenue au court-circuit est de 20 x In pendant 1 seconde », »Sa durée de vie électrique est de 15 000 cycles », »Avec un degré de protection IP20, cet interrupteur modulaire offre un niveau de sécurité inégalé », »Il garantit une protection absolue contre les chocs électriques », »Son dispositif Visi-Safe permet une intervention sur site en toute sécurité », »L’interrupteur-sectionneur iSW assure une meilleure continuité de service grâce à sa tension d’isolement de 500 V CA 50/60 Hz », »Tout comme l’ensemble de l’offre Acti9, il s’installe sans visserie, par encliquetage sur rail DIN », »Le lien de cet interrupteur tétrapolaire triphasé avec les appareils se fait par bornes pour fils souples (= 35 mm²) ou rigides (= 50 mm²) », »Le choix de ce produit de commande et de contrôle offre une réelle rapidité d’installation qui en faciltite l’adoption pour la sécurisation des dispositifs de vos clients
Caractéristiques
Principales
| Gamme | Acti9 |
|---|---|
| Nom du produit | Acti9 iSW |
| Type de produit ou équipement | Interrupteur-sectionneur |
| Nom de l'appareil | iSW |
| Application de l'appareil | ContrôleIsolation |
| Description des pôles | 4P |
| Catégorie d'emploi | AC-22A |
| Aptitude au sectionnement | Oui |
Complémentaires
| [Ie] courant assigné d'emploi | 63 A à 415 V CA 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 415 V CA 50/60 Hz |
| [Icm] pouvoir assigné de fermeture en court-circuit | 5 kA sectionneur seulement |
| [Icw] courant assigné de courte durée admissible | 1260 A |
| [Ui] tension assignée d'isolement | 500 V CA 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs | 6 kV |
| Type de commande | Par maneton |
| Signalisation locale | Indication ON/OFF |
| Coupure pleinement apparente | Oui |
| Mode d'installation | Fixe |
| Support de montage | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres | Haut ou bas : OUI |
| Pas de 9 mm | 8 |
| Hauteur | 85 mm |
| Largeur | 72 mm |
| Profondeur | 73 mm |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | 15000 cycle |
| Mode de raccordement | Borne du type à cage (haut ou bas) -<= 1 x 50 mm² - rigideBorne du type à cage (haut ou bas) -<= 1 x 35 mm² - flexibleBorne du type à cage (haut ou bas) -<= 1 x 35 mm² - flexible avec embout |
| Longueur de dénudage des fils | 14 mm |
| Couple de serrage | 3,5 N.m |
Environnement
| Normes | CEI 60947-3EN 60947-3 |
|---|---|
| Degré de protection IP | IP20 |
| Degré de pollution | 3 |
| Tropicalisation | 2 |
| Humidité relative | 95 % à 55 °C |
| Température de l'air ambiant en fonctionnement | -25…60 °C |
| Température ambiante pour le stockage | -40…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 7,500 cm |
| Largeur de l'emballage 1 | 7,000 cm |
| Longueur de l'emballage 1 | 9,000 cm |
| Poids de l'emballage (Kg) | 335,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 3 |
| Hauteur de l'emballage 2 | 8,000 cm |
| Largeur de l'emballage 2 | 9,500 cm |
| Longueur de l'emballage 2 | 22,000 cm |
| Poids de l'emballage 2 | 1,045 kg |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 33 |
| Hauteur de l'emballage 3 | 30,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 12,050 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 72 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | E5f22bd9-8e0c-4771-b932-618a392a4c8b |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit avec composants plastiques sans halogènes |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
