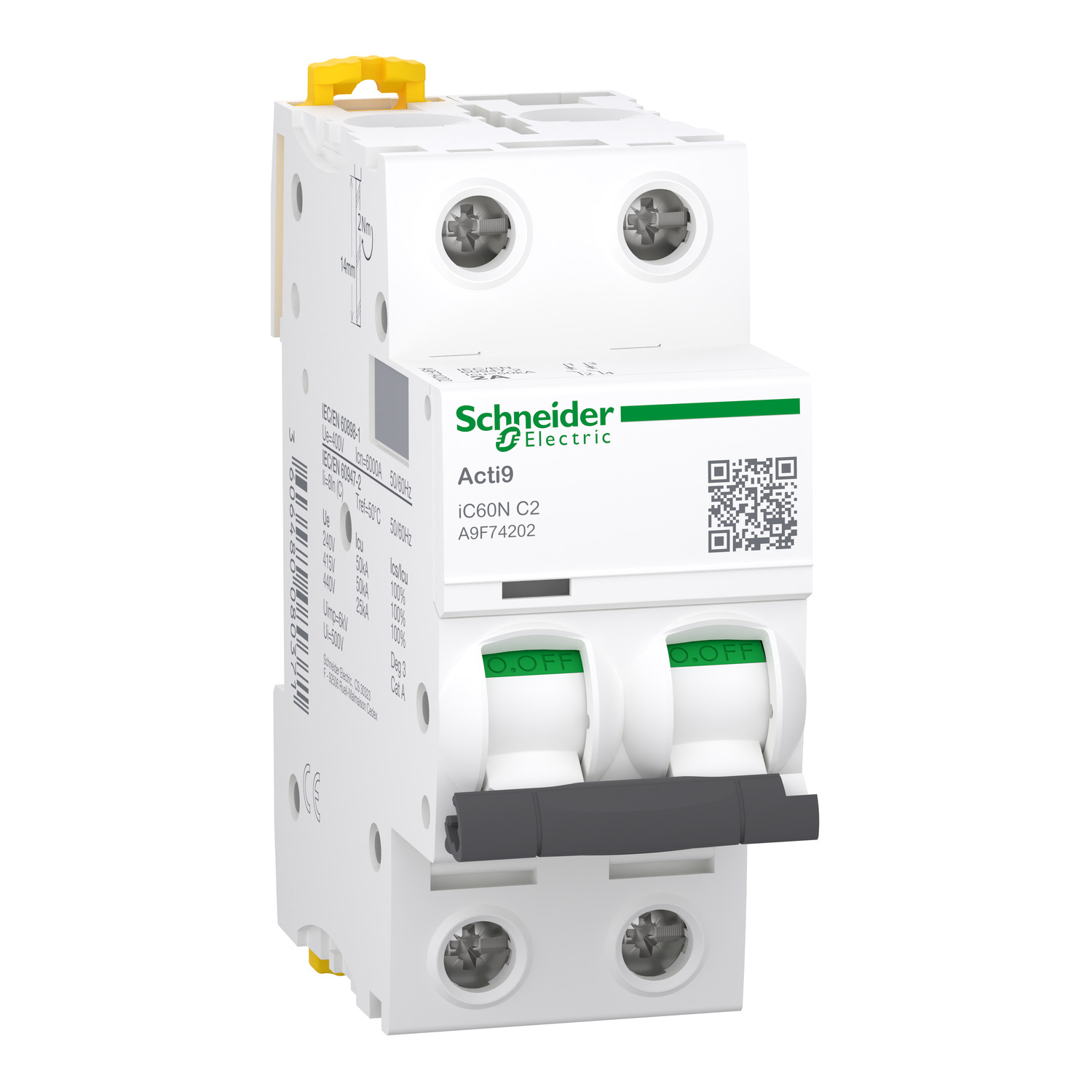

Acti9 iC60N – Disjoncteur – 2P – 2A – Courbe C – 400Vca – 6000A/50kA
Réf. : A9F74202
444,16 DHS
Description
L’Acti9 iC60N 2P 2A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D’une largeur de 4 pas de 9mm, il se monte sur rail DIN. », »Le disjoncteur iC60N, 2P 2A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. », »Le disjoncteur Acti9 iC60 offre une installation facile avec des obturateurs IP20B rapides et ergonomiques. », »Les performances de cette gamme de disjoncteurs Acti9 iC60N répond aux normes NF EN 60947-2 et 60898-1. », »Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. », »Des capteurs d’Energie Power Tag sont spécialement conçus pour s’intégrer parfaitement à la gamme Acti9 iC60 en toute sécurité. Une large gamme d’accessoires de raccordement (Peigne) sont disponibles. », »De plus, son utilisation est aisée grâce à une connexion rapide sans vissage », »Le sectionnement se fait grâce à une pièce solidaire des pôles, garantissant un travail sécurisé sur le circuit aval », »Pour un moindre impact sur l’activité, la technologie de la fenêtre Visi-Trip permet un diagnostic immédiat (cause, localisation)
Caractéristiques
Principales
| Application de l'appareil | Distribution |
|---|---|
| Gamme | Acti9 |
| Nom du produit | Acti9 iC60 |
| Type de produit ou équipement | Disjoncteur miniature |
| Nom de l'appareil | iC60N |
| Description des pôles | 2P |
| Nombre de pôles protégés | 2 |
| [In] courant nominal | 2 A |
| Type de réseau | CACC |
| Technologie du déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 50 kA Icu à 12...133 V CA 50/60 Hz conforme à EN/IEC 60947-250 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/IEC 60947-250 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/IEC 60947-225 kA Icu à 440 V CA 50/60 Hz conforme à EN/IEC 60947-210 kA Icu à<= 125 V CC conforme à EN/IEC 60947-26000 A Icn à 400 V CA 50/60 Hz conforme à EN/IEC 60898-1 |
| Catégorie d'emploi | Catégorie A se conformer à EN/IEC 60947-2 |
| Aptitude au sectionnement | Oui conforme à EN/IEC 60898-1Oui conforme à EN/IEC 60947-2 |
| Normes | EN/IEC 60947-2EN/IEC 60898-1 |
| Labels qualité | NF |
Complémentaires
| Fréquence du réseau | 50/60 Hz |
|---|---|
| Limite de déclenchement magnétique | 8 x In +/- 20 % |
| [Ics] pouvoir assigné de coupure de service | 50 kA 100 % se conformer à EN/IEC 60947-2 - 12...133 V CA 50/60 Hz50 kA 100 % se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz10 kA 100 % se conformer à EN/IEC 60947-2 -<= 125 V CC |
| Classe de limitation | 3 se conformer à EN/IEC 60898-1 |
| [Ui] tension assignée d'isolement | 500 V CA 50/60 Hz se conformer à EN/IEC 60947-2 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV conforme à EN/IEC 60947-2 |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Signalisation locale | Signalisation de déclenchement |
| Mode d'installation | Fixe |
| Support de montage | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres | Haut ou bas : OUI |
| Pas de 9 mm | 4 |
| Hauteur | 85 mm |
| Largeur | 36 mm |
| Profondeur | 78,5 mm |
| Poids Net | 0,25 kg |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | 10000 cycle |
| Mode de raccordement | Borne simple (haut ou bas) 1…25 mm² rigideBorne simple (haut ou bas) 1…16 mm² flexible |
| Longueur de dénudage des fils | 14 mm pour haut ou bas connexion |
| Couple de serrage | 2 N.m haut ou bas |
| Protection différentielle | Bloc séparé |
Environnement
| Degré de protection IP | IP20 se conformer à CEI 60529 |
|---|---|
| Degré de pollution | 3 se conformer à EN/IEC 60947-2 |
| Catégorie de surtension | IV |
| Tropicalisation | 2 se conformer à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Altitude de fonctionnement | 0...2000 m |
| Température de l'air ambiant en fonctionnement | -35…70 °C |
| Température ambiante pour le stockage | -40…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 7,300 cm |
| Largeur de l'emballage 1 | 3,500 cm |
| Longueur de l'emballage 1 | 9,400 cm |
| Poids de l'emballage (Kg) | 221,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 6 |
| Hauteur de l'emballage 2 | 2,920 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 20,000 cm |
| Poids de l'emballage 2 | 1,386 kg |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 66 |
| Hauteur de l'emballage 3 | 30 cm |
| Largeur de l'emballage 3 | 30 cm |
| Longueur de l'emballage 3 | 40 cm |
| Poids de l'emballage 3 | 15,816 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 23 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | C839c050-8547-41ce-b0db-e9813554fc09 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
