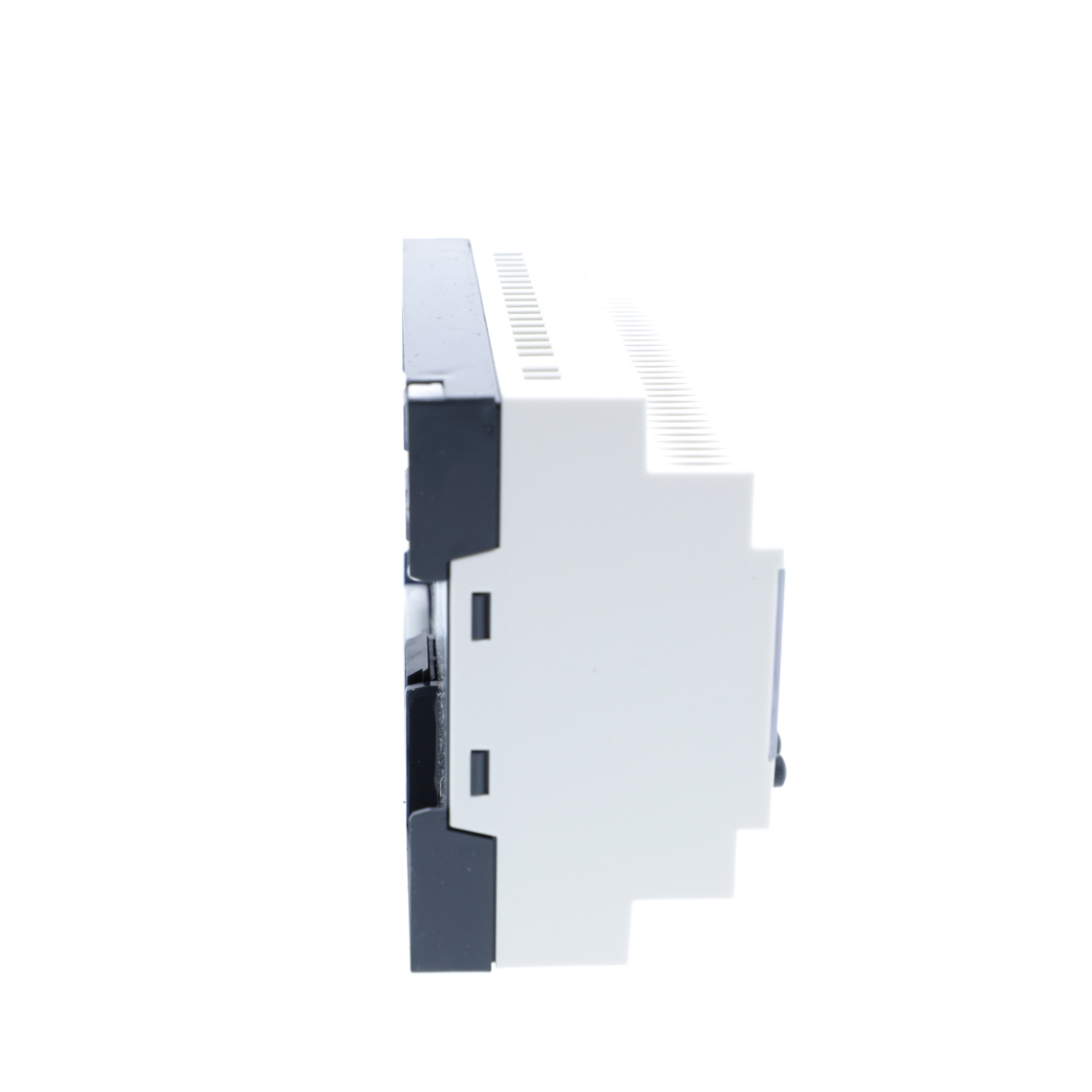

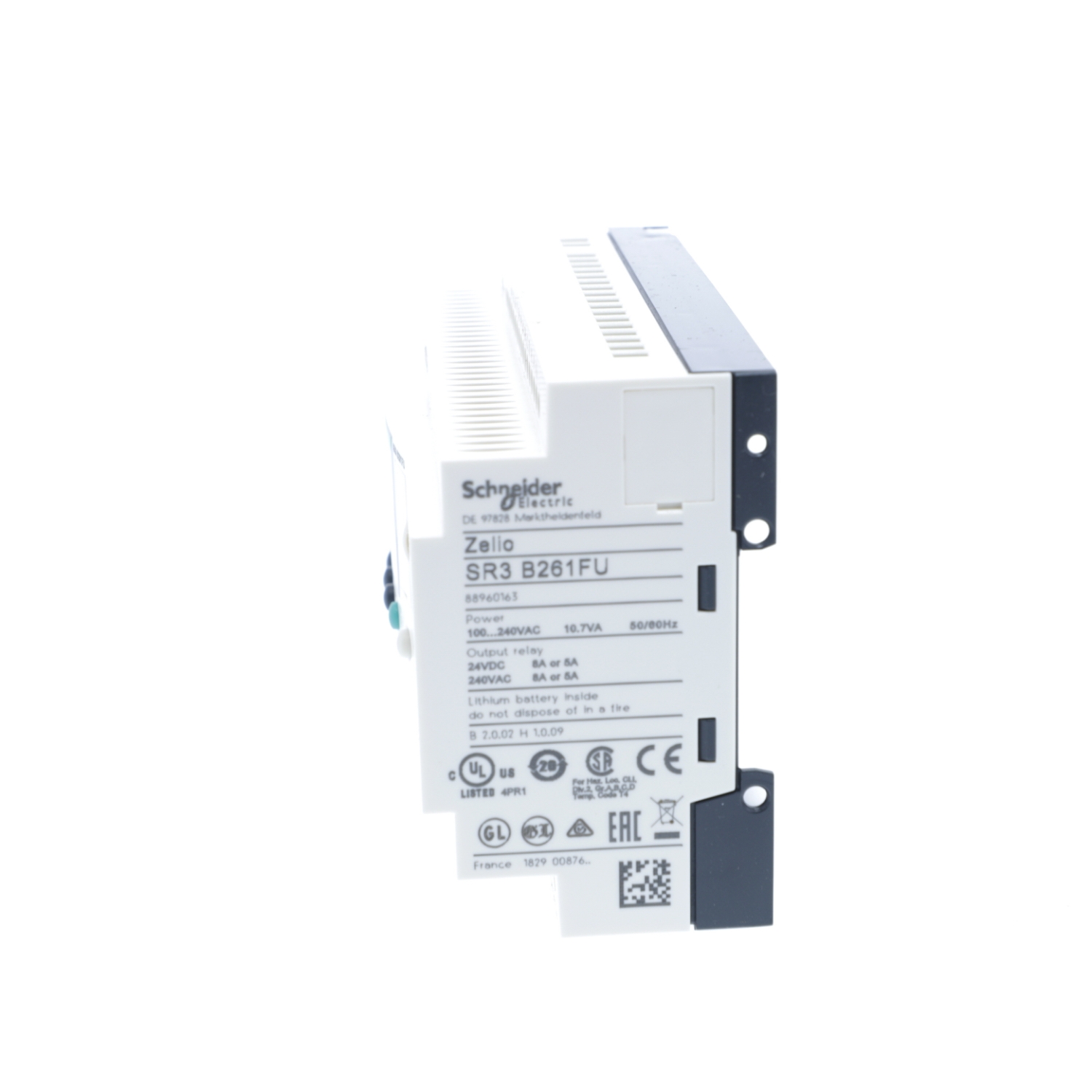

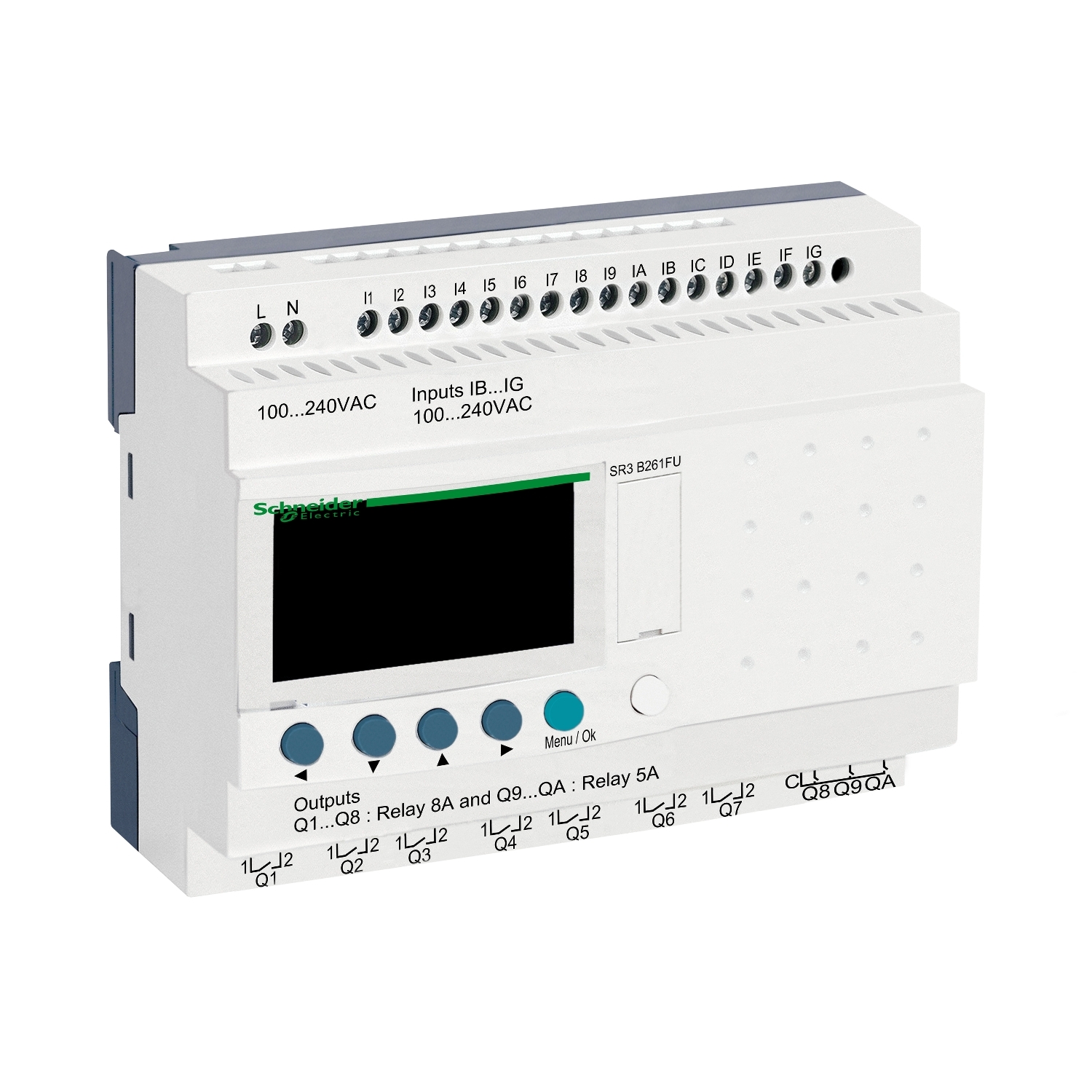

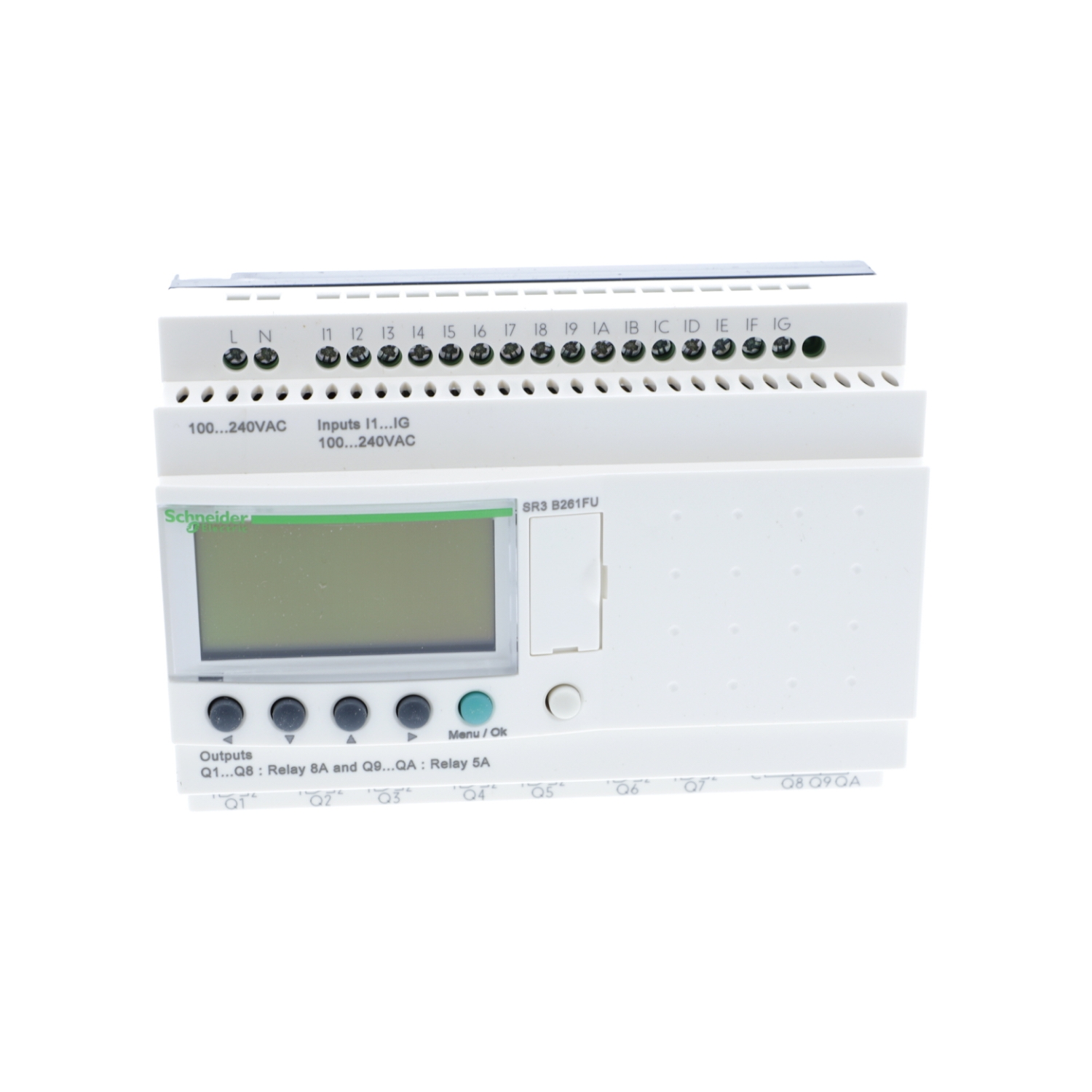

Zelio Logic – relais intelligent modul.- 26 E/S – 100..240Vca – horl.- affichage
Réf. : SR3B261FU
1713,38 DHS
Description
Ce relais intelligent – contrôleur programmable compact Zelio Logic SR3 utilise une tension d’alimentation de 100V-240V CA. », »Il dispose de 26 entrées / sorties avec bornes à vis-étrier. », »Il est de conception compacte, permettant une installation sur rail DIN. », »Il offre également une programmation simple, l’affichage et le diagnostic des dysfonctionnements, l’affichage et les boutons de navigation. », »Sa programmation simple en échelle est apprécié des non-spécialistes.
Caractéristiques
Principales
| Gamme de produit | Zelio Logic |
|---|---|
| Type de produit ou équipement | Relais intelligent modulaire |
Complémentaires
| Affichage local | Avec |
|---|---|
| Nombre de lignes de schéma de contrôle | 0…500 avec FBD programmation0…240 avec Ladder programmation |
| Temps de cycle | 6…90 ms |
| Temps de sauvegarde | 10 ans à 25 °C |
| Dérive de l'horloge | 12 min/an à 0…55 °C6 s/mois à 25 °C |
| Vérifications | Mémoire du programme à chaque mise sous tension |
| [Us] tension d'alimentation | 100...240 V |
| Limites de la tension d'alimentation | 85…264 V |
| Fréquence d'alimentation | 50/60 Hz |
| Courant d'alimentation max | 100 mA à 100 V (sans extension)50 mA à 240 V (sans extension)60 mA à 240 V (avec extensions)80 mA à 100 V (avec extensions) |
| Puissance consommée en VA | 12 VA sans extension17 VA avec extensions |
| Tension d'isolement | 1780 V |
| Type de protection | Contre l'inversion de bornes (instructions de contrôle non exécutées) |
| Nombre d'entrée logique | 16 |
| Tension d'entrée logique | 100...240 V CA |
| Courant d'entrée logique | 0,6 mA |
| Fréquences d'entrée logique | 47...53 Hz57...63 Hz |
| Tension état 1 garanti | >= 79 V pour entrée TOR |
| Tension état 0 garanti | <= 40 V pour entrée TOR |
| Etat actuel 1 garanti | >= 0,17 mA (entrée TOR) |
| Etat actuel 0 garanti | <= 0,5 mA (entrée TOR) |
| Impédance d'entrée | 350 kOhm pour entrée TOR |
| Nombre de sorties | 10 relais |
| Limites de la tension de sortie | 5...30 V CC (sortie relais)24...250 V CA |
| Type et composition des contacts | NO pour sortie relais |
| Courant thermique de sortie | 5 A pour 2 sorties pour sortie relais8 A pour 8 sorties pour sortie relais |
| Durée de vie électrique | AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à CEI 60947-5-1AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à CEI 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à CEI 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à CEI 60947-5-1 |
| Pouvoir de commutation en mA | >= 10 mA à 12 V (sortie relais) |
| Taux de fonctionnement en Hz | 0,1 Hz (à Ie) pour sortie relais10 Hz (à vide) pour sortie relais |
| Durée de vie mécanique | 10000000 cycle pour sortie relais |
| [Uimp] tension assignée de tenue aux chocs | 4 kV se conformer à EN/IEC 60947-1 et EN/IEC 60664-1 |
| Horloge | Avec |
| Temps de réponse | 50 ms avec Ladder programmation (de l'état 0 à l'état 1) pour entrée TOR50 ms avec Ladder programmation (de l'état 1 à l'état 0) pour entrée TOR50...255 ms avec FBD programmation (de l'état 0 à l'état 1) pour entrée TOR50...255 ms avec FBD programmation (de l'état 1 à l'état 0) pour entrée TOR10 ms (de l'état 0 à l'état 1) pour sortie relais5 ms (de l'état 1 à l'état 0) pour sortie relais |
| Mode de raccordement | Bornes à vis, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) semi-solideBornes à vis, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24...AWG 14) flexible avec emboutBornes à vis, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) rigideBornes à vis, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) flexible avec embout |
| Couple de serrage | 0,5 N.m |
| Catégorie de surtension | III conforming to CEI 60664-1 |
| Poids Net | 0,4 kg |
Environnement
| Immunité aux micro coupures | 10 ms |
|---|---|
| Certifications du produit | GOSTGLCSAULC-Tick |
| Normes | CEI 61000-4-12CEI 60068-2-27 EaCEI 60068-2-6 FcCEI 61000-4-6 niveau 3CEI 61000-4-5CEI 61000-4-11CEI 61000-4-3CEI 61000-4-2 niveau 3CEI 61000-4-4 niveau 3 |
| Degré de protection IP | IP20 se conformer à CEI 60529 (bornier)IP40 se conformer à CEI 60529 (panneau avant) |
| Caractéristique d'environnement | Directive CEM conforming to CEI 61000-6-2Directive CEM conforming to CEI 61000-6-3Directive CEM conforming to CEI 61000-6-4Directive CEM conforming to CEI 61131-2 zone BDirective basse tension conforming to CEI 61131-2 |
| Perturbation radiée/conduite | Classe B se conformer à EN 55022-11 groupe 1 |
| Degré de pollution | 2 se conformer à CEI 61131-2 |
| Température de l'air ambiant en fonctionnement | -20…40 °C dans un boîtier non ventilé se conformer à CEI 60068-2-1 et CEI 60068-2-2-20…55 °C se conformer à CEI 60068-2-1 et CEI 60068-2-2 |
| Température ambiante pour le stockage | -40…70 °C |
| Altitude de fonctionnement | 2000 m |
| Altitude max de transport | 3048 m |
| Humidité relative | 95 % sans condensation ni chute d'eau |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 6,800 cm |
| Largeur de l'emballage 1 | 10,000 cm |
| Longueur de l'emballage 1 | 13,500 cm |
| Poids de l'emballage (Kg) | 390,000 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 20 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 8,267 kg |
Garantie contractuelle
<table border=""1"" ce
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 328 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | Eee2fc35-1620-4b70-b1d5-206e9240044e |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
