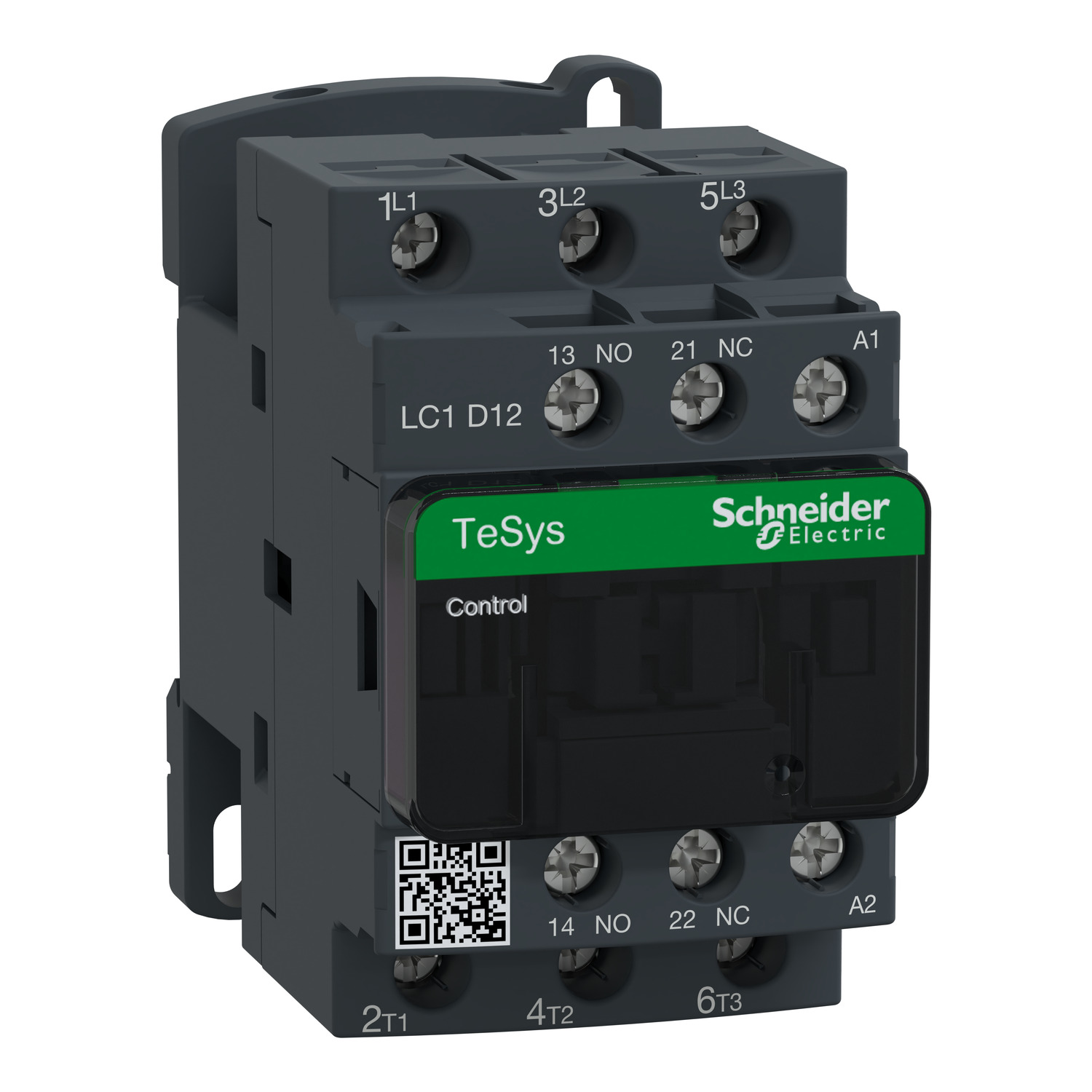

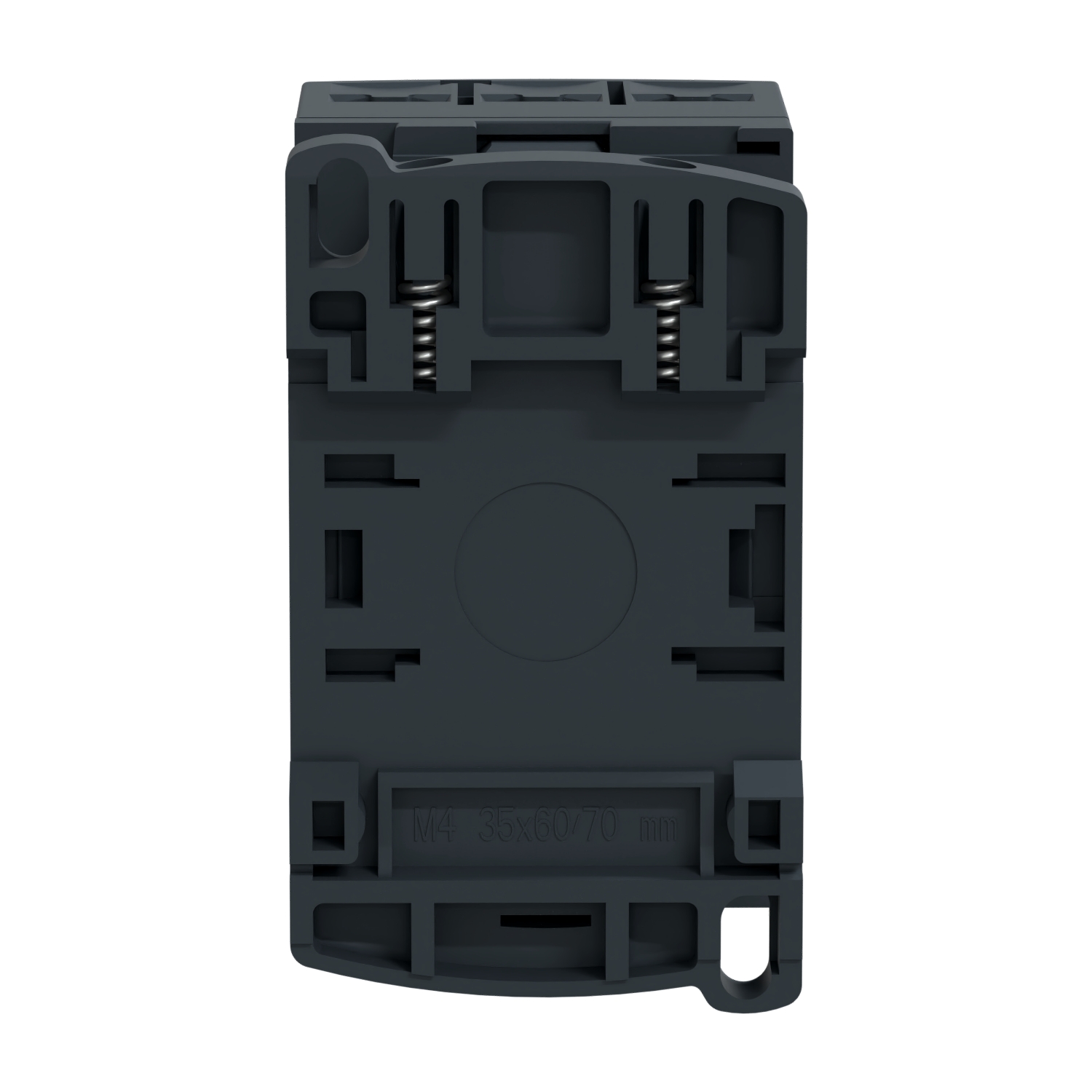

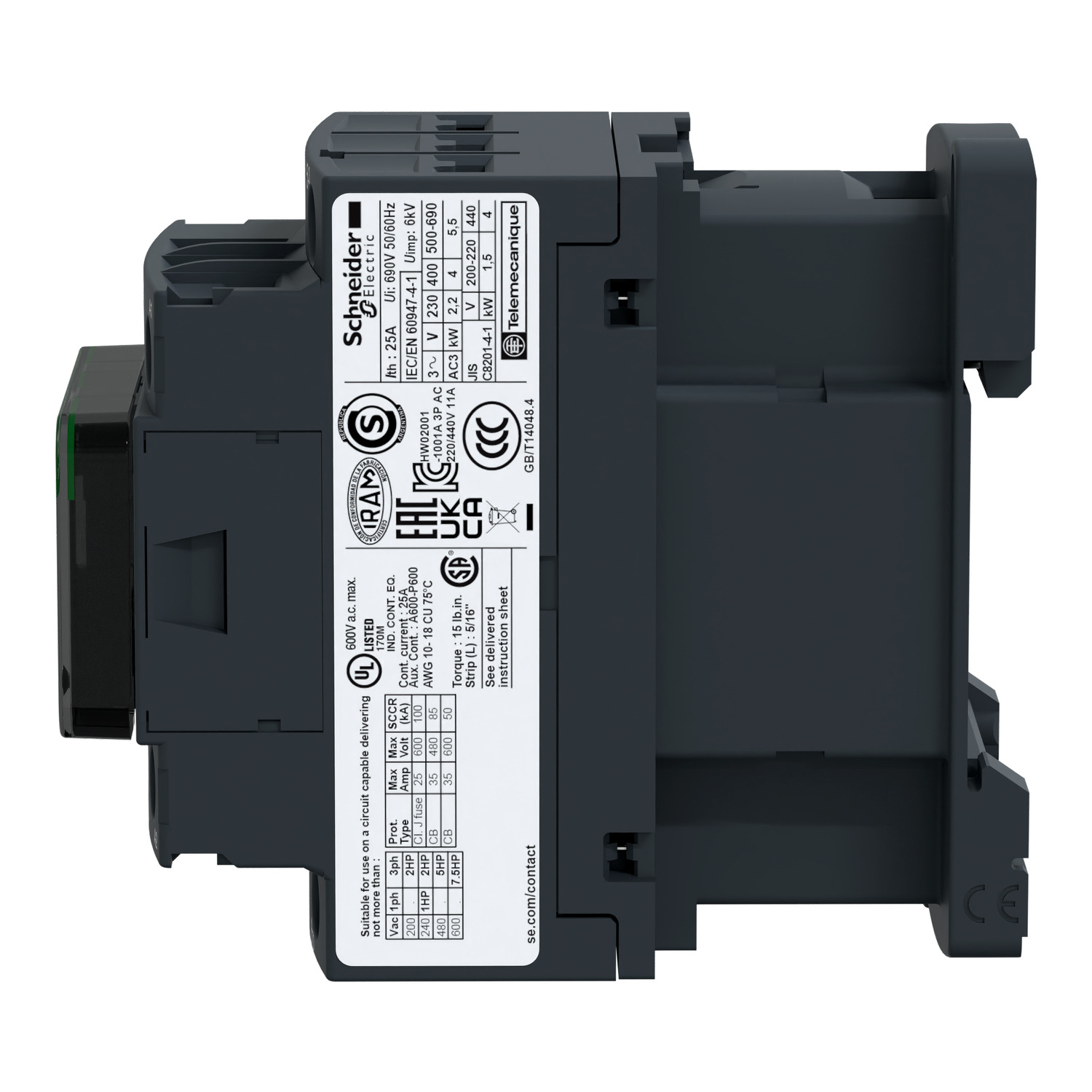

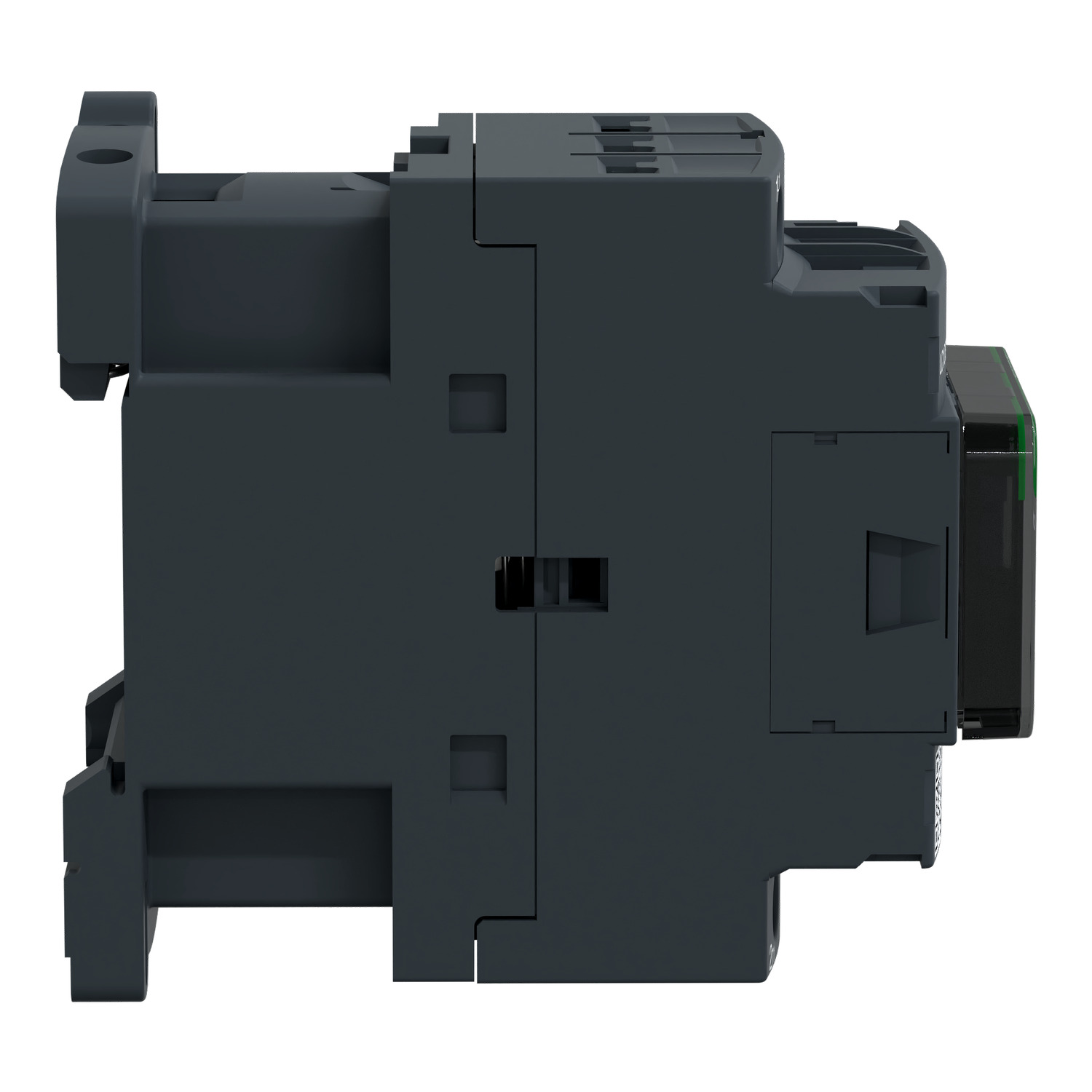

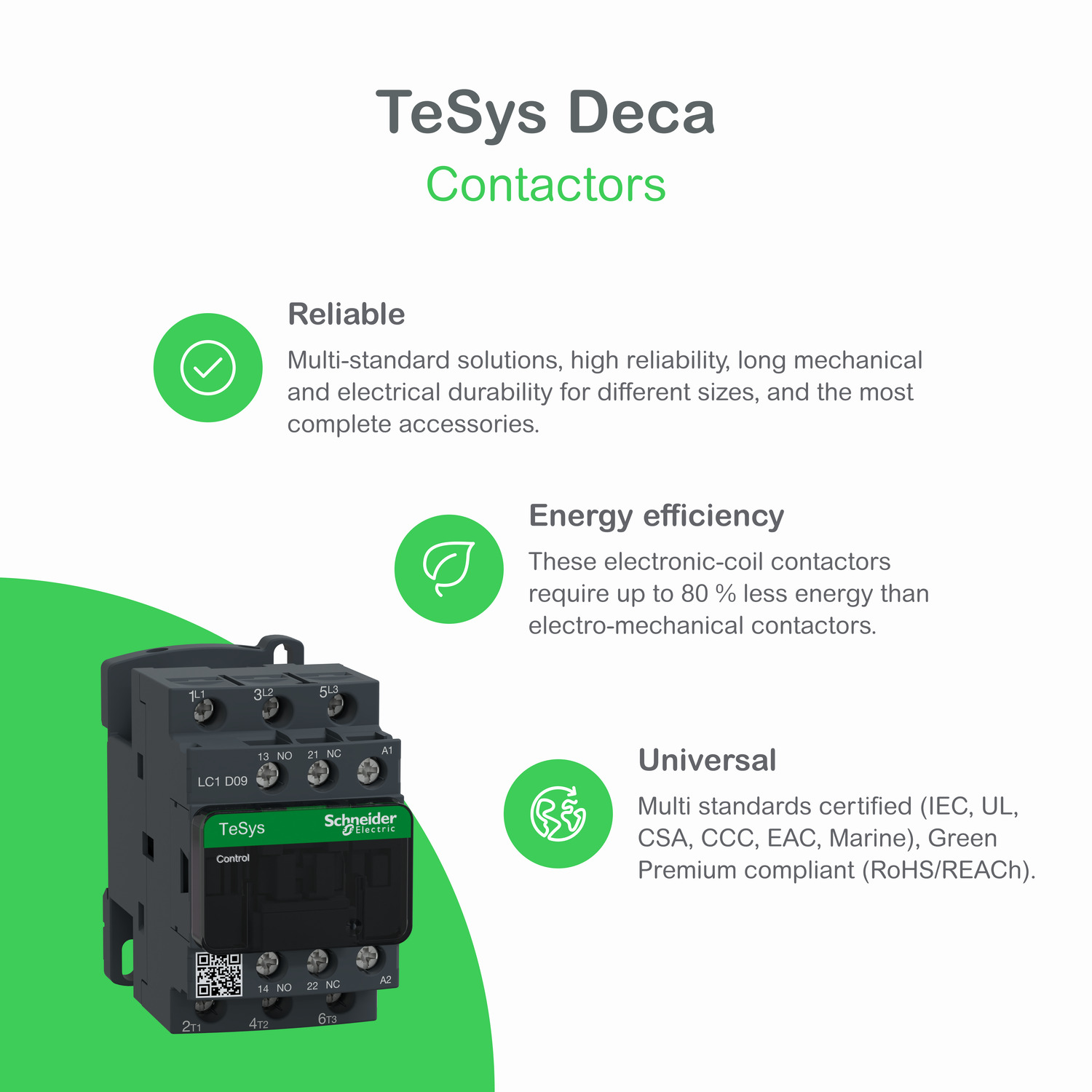

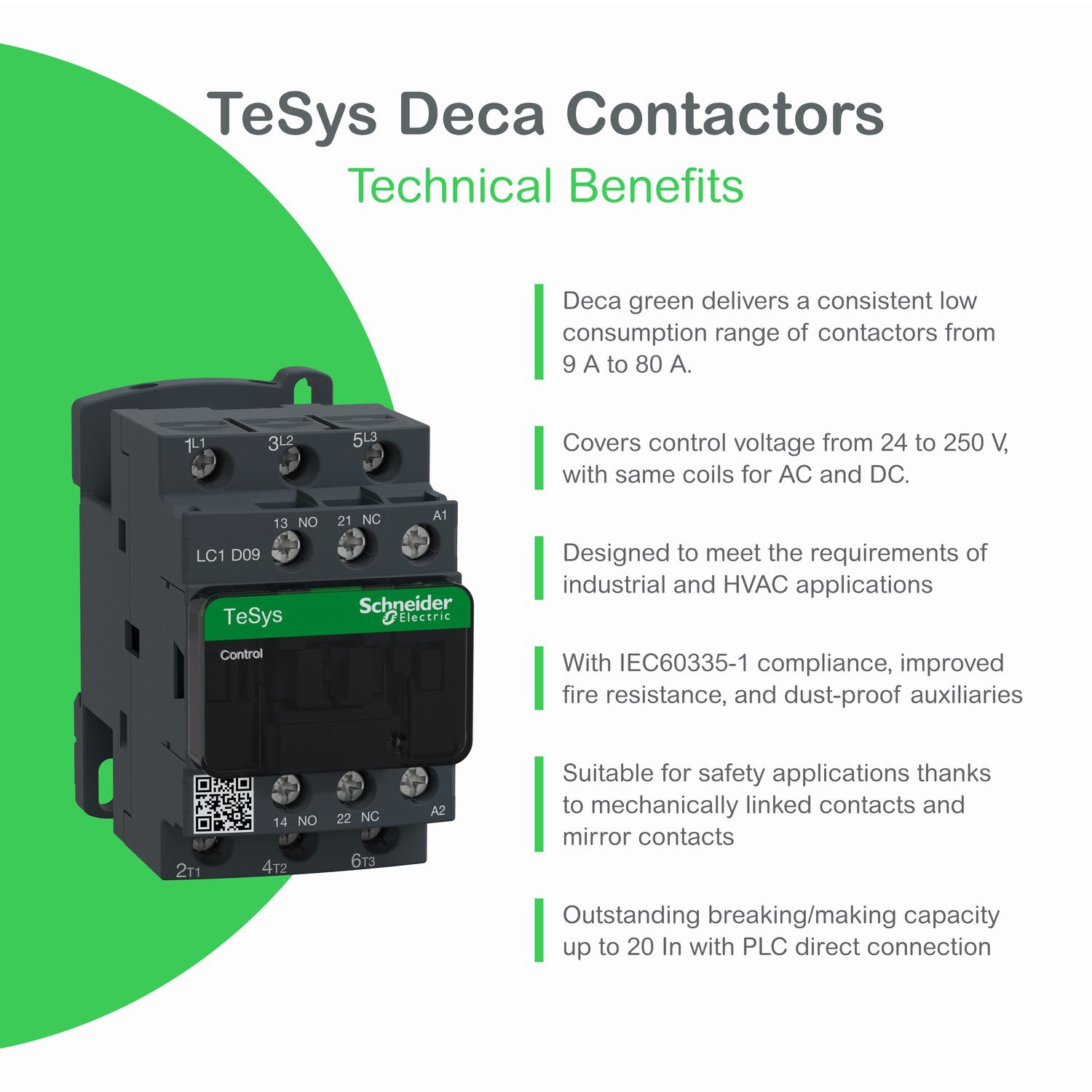

Schneider Electric propose pour les installations industrielles ou tertiaires, une gamme de contacteurs robustes, TeSys D », »Pour commander les machines asynchrones, le contacteur LC1D s’utilise en catégorie d’emploi AC-3″, »Doté, pour ses 3 pôles, de borniers à vis-étrier acceptant des câbles souples et rigides de différentes sections, selon besoin, ce contacteur participe à la durabilité de l’installation de vos clients », »Prévu pour commander un circuit en courant alternatif 440 V jusqu’à 12 A, il commandera efficacement, avec sa bobine 48 V CA, les moteurs de vos clients », »Robuste et adaptable, la gamme TeSys répond aux attentes des infrastructures les plus exigeantes, tant en termes de puissance que de fiabilité

Principales

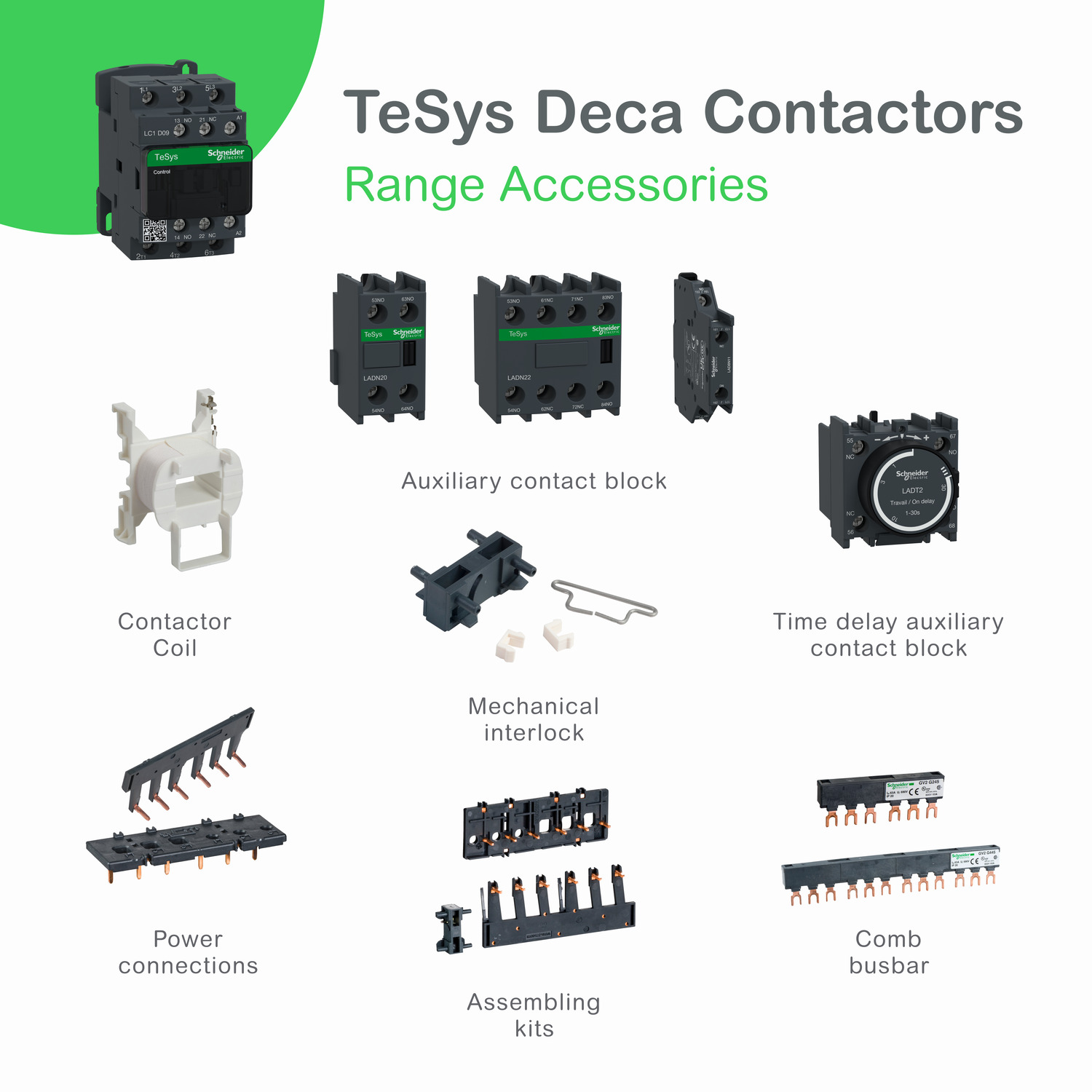

Gamme de produit	TeSys Deca
Type de produit ou équipement	Contacteur
Nom de l'appareil	LC1D
Application du contacteur	Commande moteurCharge résistive
Catégorie d'emploi	AC-4AC-1AC-3AC-3e
Description des pôles	3P
[Ue] tension assignée d'emploi	Circuit de puissance:<= 690 V CA 25...400 HzCircuit de puissance:<= 300 V CC
[Ie] courant assigné d'emploi	25 A (at<60 °C) at<= 440 V CA AC-1 for circuit de puissance12 A (at<60 °C) at<= 440 V CA AC-3 for circuit de puissance12 A (at<60 °C) at<= 440 V CA AC-3e for circuit de puissance
[Uc] Tension de contrôle de commande	48 V CA 50/60 Hz

Complémentaires

Puissance moteur kW

3 kW at 220...230 V CA 50/60 Hz (AC-3)5,5 kW at 380...400 V CA 50/60 Hz (AC-3)5,5 kW at 415...440 V CA 50/60 Hz (AC-3)7,5 kW at 500 V CA 50/60 Hz (AC-3)7,5 kW at 660...690 V CA 50/60 Hz (AC-3)3,7 kW at 400 V CA 50/60 Hz (AC-4)3 kW at 220...230 V CA 50/60 Hz (AC-3e)5,5 kW at 380...400 V CA 50/60 Hz (AC-3e)5,5 kW at 415...440 V CA 50/60 Hz (AC-3e)7,5 kW at 500 V CA 50/60 Hz (AC-3e)7,5 kW at 660...690 V CA 50/60 Hz (AC-3e)

Puissance moteur HP (UL / CSA)

0,5 hp at 115 V CA 50/60 Hz for monophasé motors2 hp at 230/240 V CA 50/60 Hz for monophasé motors3 hp at 200/208 V CA 50/60 Hz for 3 phases motors3 hp at 230/240 V CA 50/60 Hz for 3 phases motors7,5 hp at 460/480 V CA 50/60 Hz for 3 phases motors10 hp at 575/600 V CA 50/60 Hz for 3 phases motors

Code de compatibilité

LC1D

Composition des contacts pôle puissance

3 NO

Fréquence

Avec

[Ith] courant thermique conventionnel

25 A (at 60 °C) for circuit de puissance10 A (at 60 °C) for circuit de signalisation

Pouvoir nominal d'enclenchement Irms

250 A at 440 V for circuit de puissance conforming to CEI 60947140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A CC for circuit de signalisation conforming to CEI 60947-5-1

Pouvoir assigné de coupure

250 A at 440 V for circuit de puissance conforming to CEI 60947

[Icw] courant assigné de courte durée admissible

105 A 40 °C - 10 s for circuit de puissance210 A 40 °C - 1 s for circuit de puissance30 A 40 °C - 10 min for circuit de puissance61 A 40 °C - 1 min for circuit de puissance100 A - 1 s for circuit de signalisation120 A - 500 ms for circuit de signalisation140 A - 100 ms for circuit de signalisation

Calibre du fusible à associer

10 A gG for circuit de signalisation conforming to CEI 60947-5-140 A gG at<= 690 V coordination type 1 for circuit de puissance25 A gG at<= 690 V coordination type 2 for circuit de puissance

Impédance moyenne

2,5 mOhm - Ith 25 A 50 Hz for circuit de puissance

Puissance dissipée par pôle

0,36 W AC-31,56 W AC-10,36 W AC-3e

[Ui] tension assignée d'isolement

Circuit de puissance: 690 V se conformer à CEI 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

Catégorie de surtension

III

Degré de pollution

[Uimp] tension assignée de tenue aux chocs

6 kV se conformer à CEI 60947

Niveau de fiabilité de sécurité

B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

Durée de vie mécanique

15 Mcycles

Durée de vie électrique

2 Mcycles 12 A AC-3 à Ue<= 440 V0,8 Mcycles 25 A AC-1 à Ue<= 440 V2 Mcycles 12 A AC-3e à Ue<= 440 V

Type de circuit de commande

CA à 50/60 Hz standard

Technologie bobine

Sans module d'antiparasitage intégré

Plage de tension du circuit de commande

0,3...0,6 Uc (-40…70 °C):perte de niveau CA 50/60 Hz0,8...1,1 Uc (-40…60 °C):opérationnel CA 50 Hz0,85…1,1 Uc (-40…60 °C):opérationnel CA 60 Hz1...1,1 Uc (60…70 °C):opérationnel CA 50/60 Hz

Puissance d'appel en VA

70 VA 60 Hz cos phi 0,75 (at 20 °C)70 VA 50 Hz cos phi 0,75 (at 20 °C)

Consommation moyenne au maintien en VA

7,5 VA 60 Hz cos phi 0,3 (at 20 °C)7 VA 50 Hz cos phi 0,3 (at 20 °C)

Dissipation thermique

2…3 W at 50/60 Hz

Temps de fonctionnement

12...22 ms fermeture4...19 ms ouverture

Vitesse de commande maximale

3600 cyc/h à 60 °C

Mode de raccordement

Circuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans emboutCircuit de puissance: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans emboutCircuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec emboutCircuit de puissance: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans emboutCircuit de puissance: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans embout

Couple de serrage

Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2

Composition contact auxiliaire

1 NO + 1 NF

Type de contacts auxiliaires

type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	19
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Oui
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conforme
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce.	Oui
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Non
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
