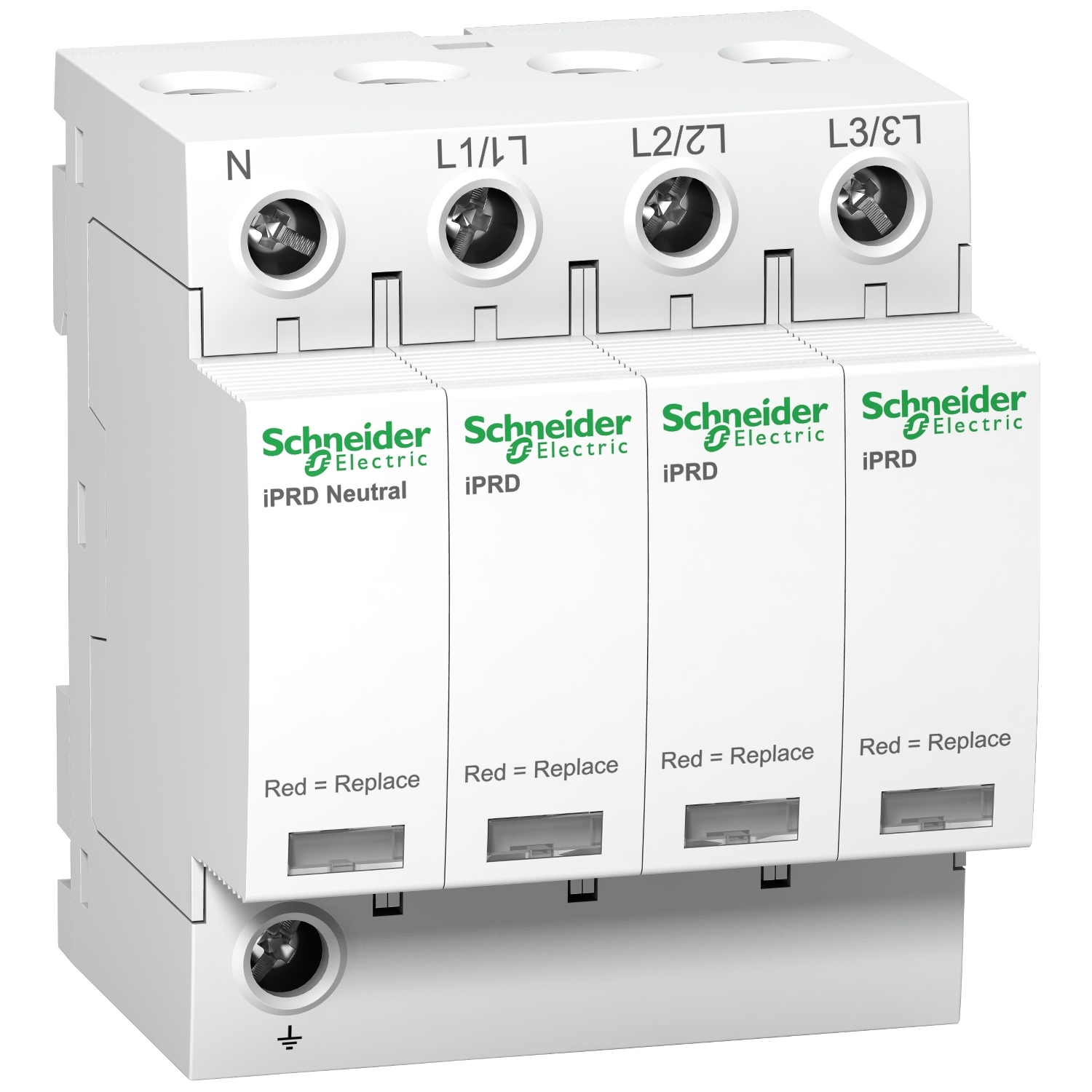

IPRD 20 20 KA 350V 3PN PA RAFOUDRE
Réf. : A9L20600
2326,64 DHS
Caractéristiques
Principales
| Gamme de produit | IPRD |
|---|---|
| Gamme de produit | Acti9 |
| Nom du produit | Acti9 iPRD |
| Type de produit ou équipement | Parafoudre à cartouche débrochable |
| Nom de l'appareil | iPRD20 |
| Application de l'appareil | Distribution |
| Normes | EN 61643-11 :2012CEI 61643-11 :2011 |
| Certifications du produit | CE |
| Labels qualité | NFKEMA-KEUR |
| Description des pôles | 3P + N |
| Signalisation à distance | Sans |
| Type de parafoudre | Réseau de distribution électrique |
| Schéma de liaison à la terre | TTTN-S |
Complémentaires
| Classe de parafoudre | Type 2 |
|---|---|
| Technologie du parafoudre | MOV + GDT |
| [Ue] tension assignée d'emploi | 230/400 V CA (+/- 10 %) à 50/60 Hz |
| Courant de décharge maximal [In] | Mode commun :5 kA (L/PE)Mode commun :5 kA (N/PE)Mode différentiel :5 kA (L/N) |
| Courant de décharge maximal [Imax] | Mode commun :20 kA L/PEMode commun :20 kA N/PEMode différentiel :20 kA L/N |
| [Uc] tension maximale de service permanent | Mode commun :260 V N/PEMode commun :350 V L/PEMode différentiel :350 V L/N |
| [Up] niveau de protection en tension maximal | Mode différentiel<1,1 kV type 2 L/NMode commun<1,4 kV type 2 N/PE |
| [Ut] surtension temporaire | 337 V L/N 5 s tenue1200 V N/PE 200 ms mode de défaillance en sécurité442 V L/PE 5 s tenue1453 V L/PE 200 ms mode de défaillance en sécurité |
| Type de sectionneur | Disjoncteur associé iC60N 20 A courbe C - Icu 10 kADisjoncteur associé iC60H 20 A courbe C - Icu 15 kADisjoncteur associé iC60L 20 A courbe C - Icu 25 kADisjoncteur associé NG125H 20 A courbe C - Icu 36 kADisjoncteur associé NG125L 20 A courbe C - Icu 50 kAFusible à associer gG 40 A - Icu 15 kAFusible à associer gG 80 A - Icu 50 kA |
| Mode d'installation | Encliquetable (rail DIN) |
| Pas de 9 mm | 8 |
| Hauteur | 85 mm |
| Largeur | 72 mm |
| Profondeur | 69 mm |
| Poids Net | 0,414 kg |
| Couleur | Blanc (RAL 9003) |
| Courant de terre résiduel [Ipe] | 0,6 mA0,003 mA |
| Mode de raccordement | Borne du type à cage (dessous) 2,5…35 mm²Borne du type à cage (partie supérieure) 2,5…35 mm² |
| Couple de serrage | 2,5 N.m |
| Code de compatibilité | IPRD20 |
Environnement
| Tenue aux chocs IK | IK03 se conformer à CEI 62262 |
|---|---|
| Humidité relative | 5…95 % |
| Altitude de fonctionnement | 2000 m |
| Température de l'air ambiant en fonctionnement | -25…60 °C |
| Température ambiante pour le stockage | -40…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 7,500 cm |
| Largeur de l'emballage 1 | 8,000 cm |
| Longueur de l'emballage 1 | 9,000 cm |
| Poids de l'emballage (Kg) | 445,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 3 |
| Hauteur de l'emballage 2 | 8,300 cm |
| Largeur de l'emballage 2 | 10,200 cm |
| Longueur de l'emballage 2 | 27,700 cm |
| Poids de l'emballage 2 | 1,404 kg |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 27 |
| Hauteur de l'emballage 3 | 30,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 12,982 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Non |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
