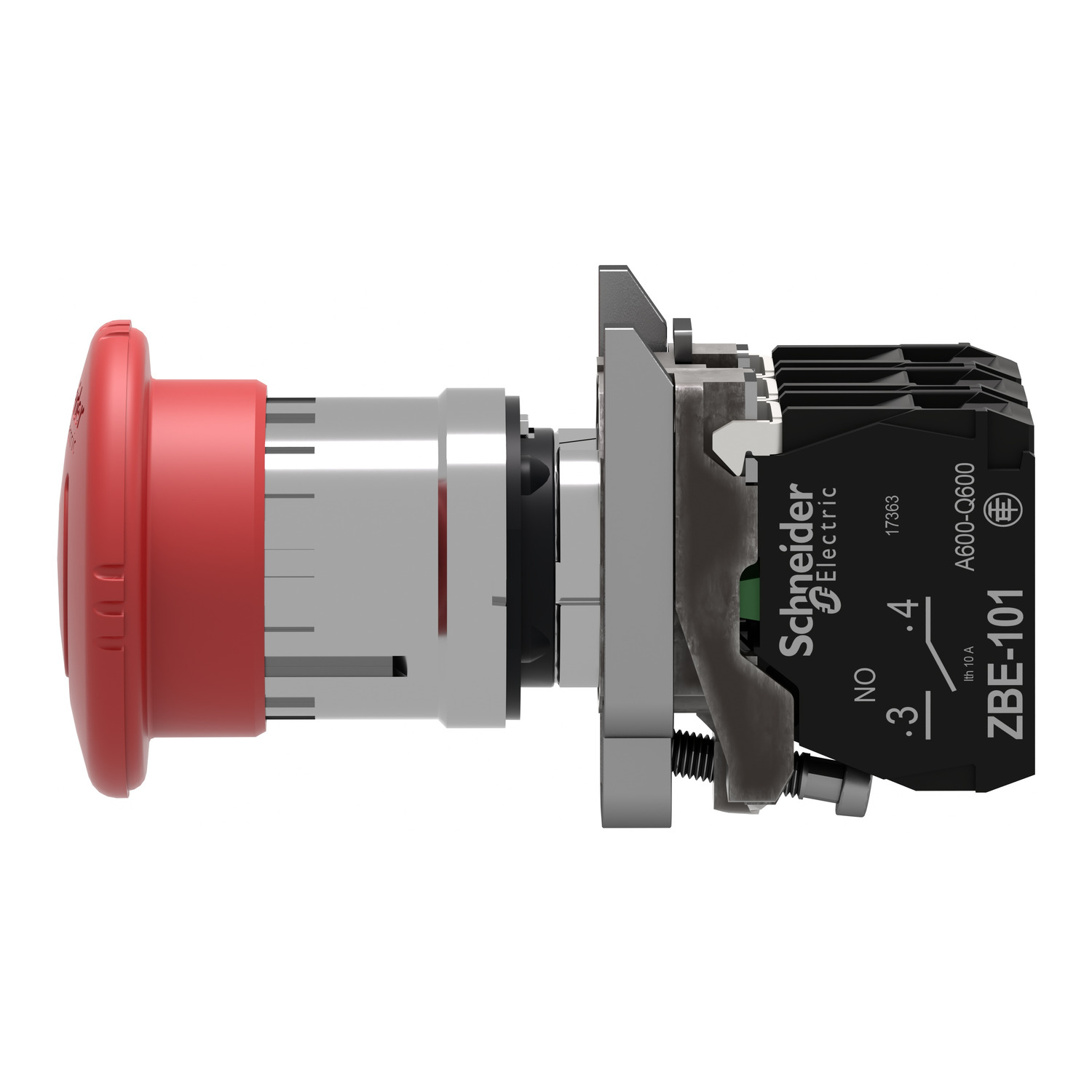

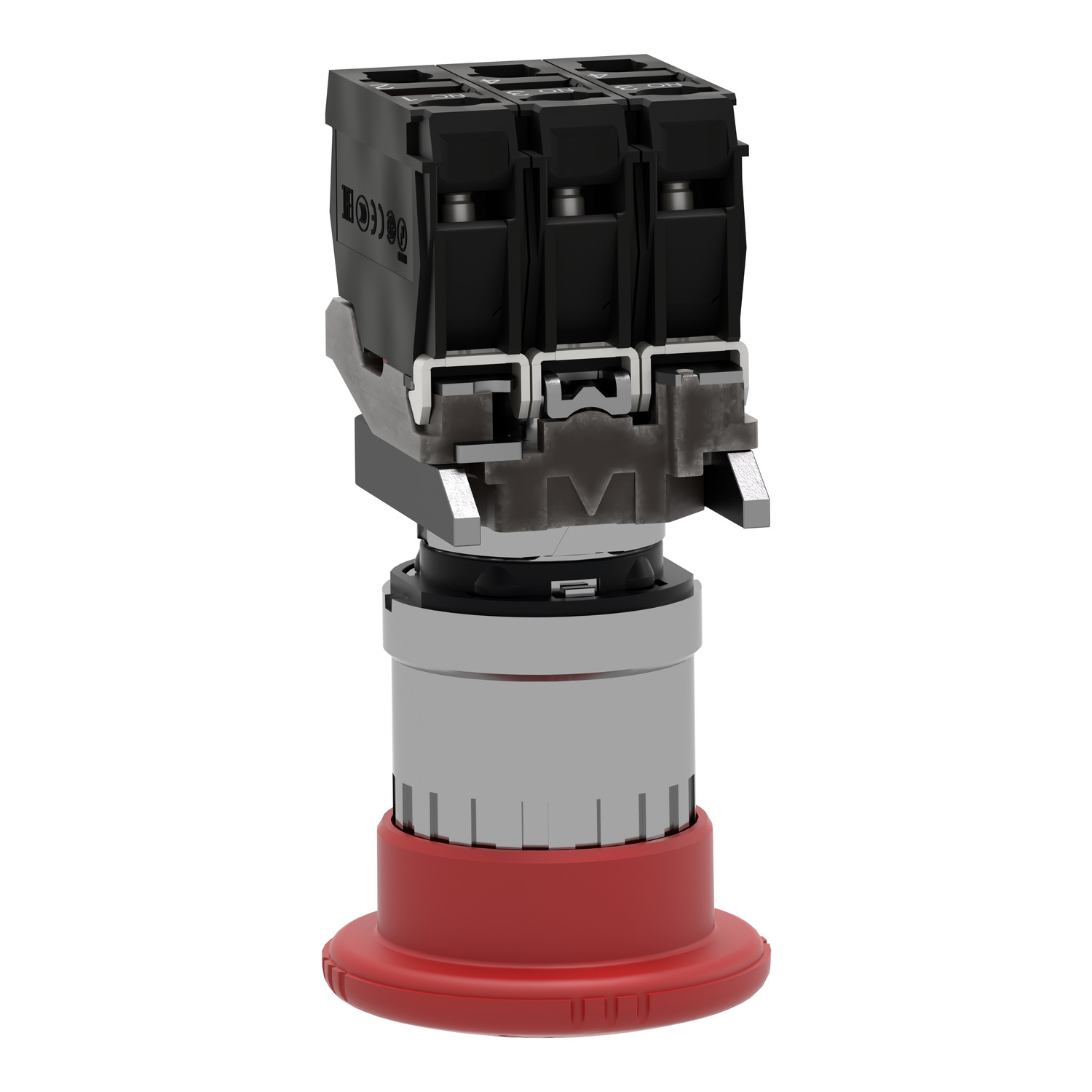

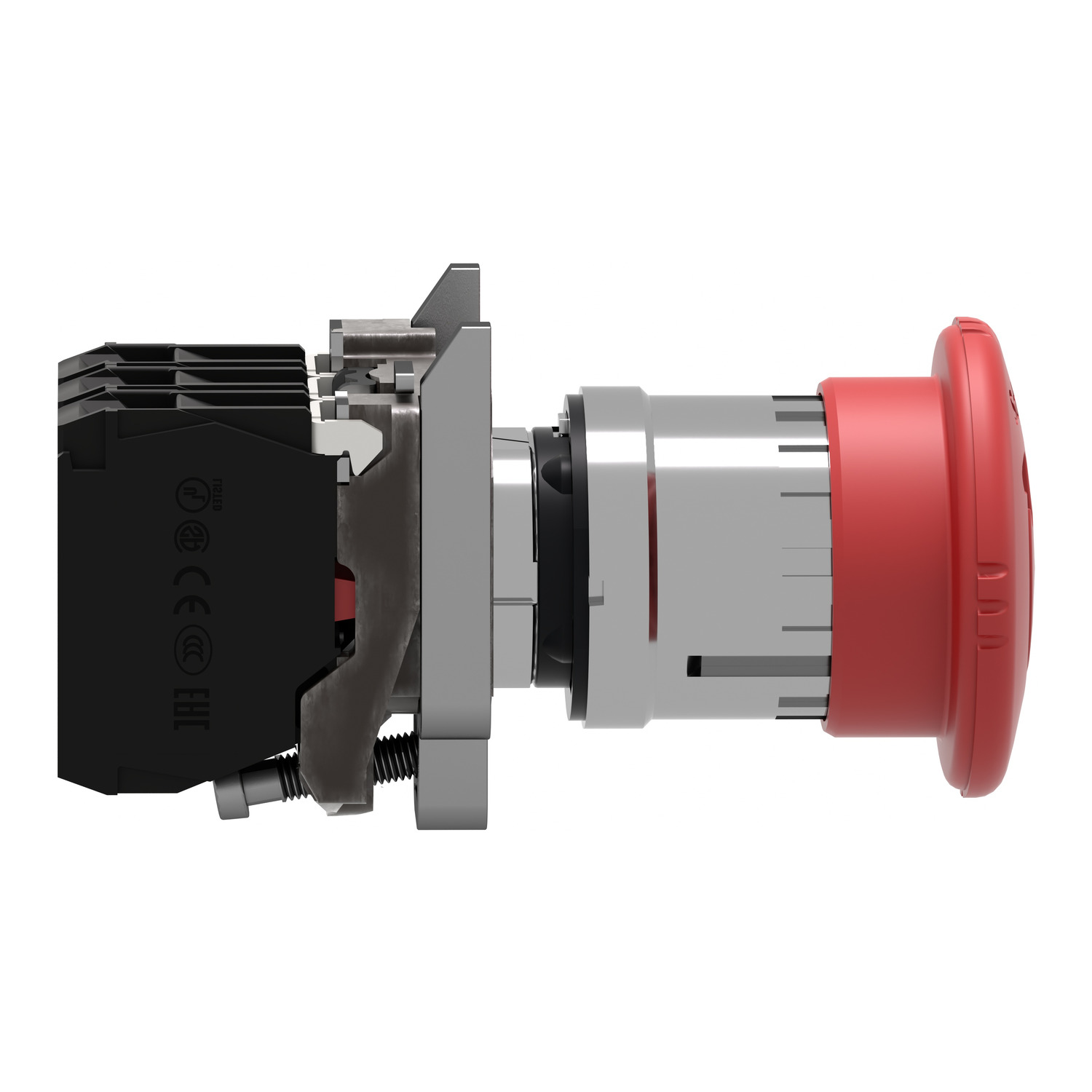

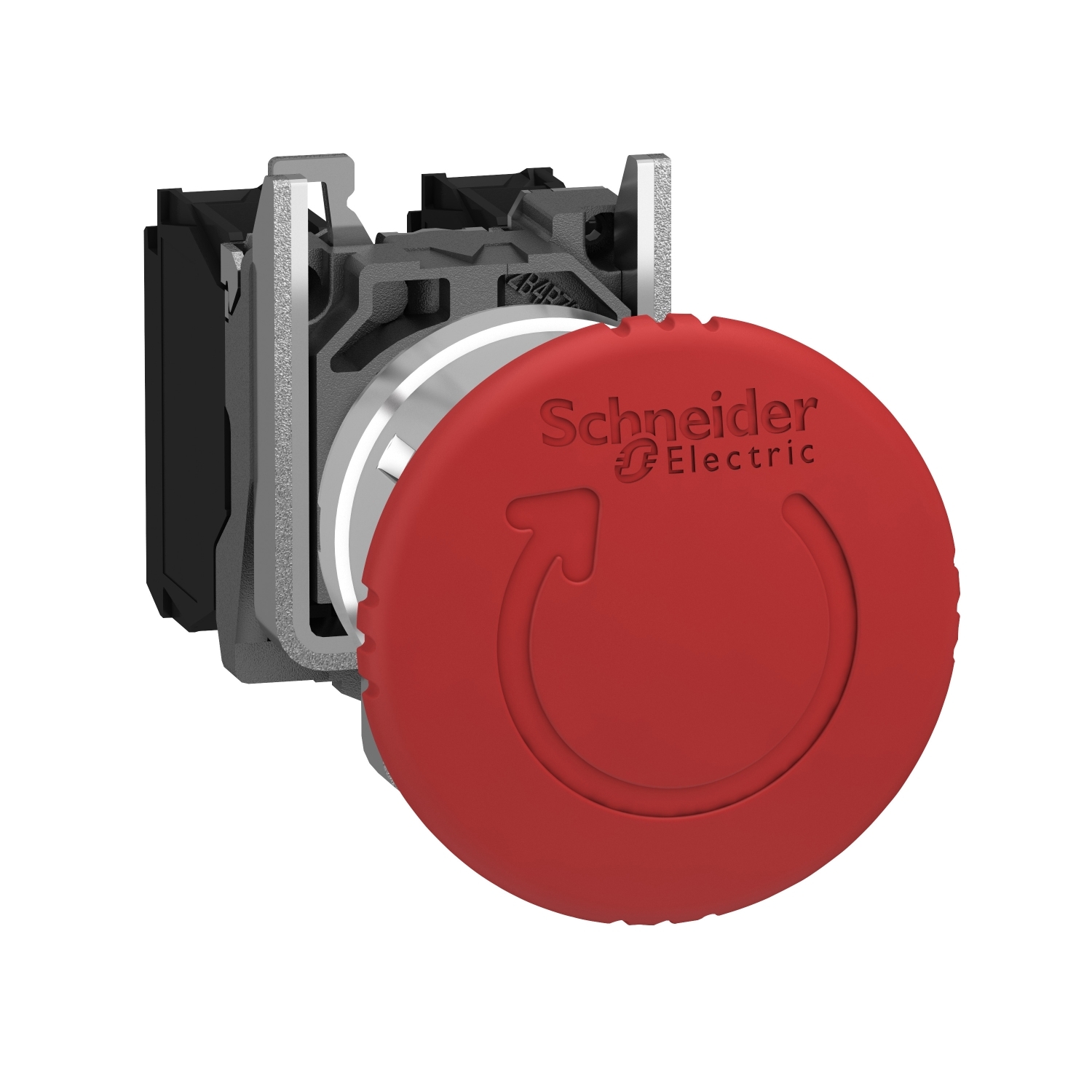

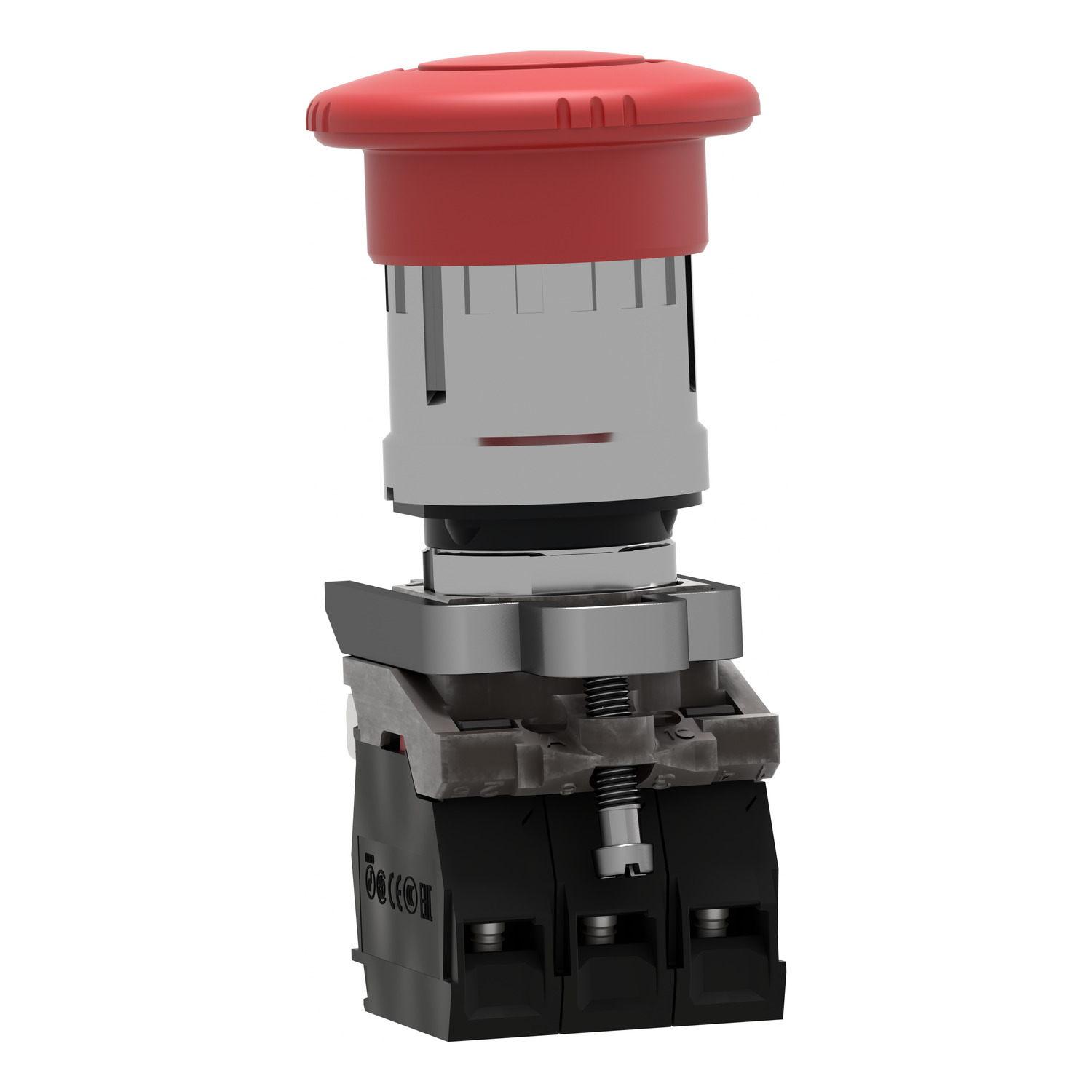

Ce bouton d’arrêt d’urgence Harmony XB4 rouge à tête champignon de 40 mm fonctionne avec un mécanisme de verrouillage à accrochage mécanique, il faut tourner pour le déverrouiller. », »Il a une colerette en métal. », »Ce bouton d’arrêt / d’arrêt d’urgence, également appelé EMS (Emergency Machine Stop) et EMO (Emergency Off), s’installe facilement dans des découpes standard de 22 mm de diamètre et se connecte avec de simples borniers à vis-étrier. », »Il se distingue clairement visuellement à distance grâce à une couleur claire et une forme de champignon proéminente de 40 mm. », »Il est résistant aux chocs, à la poussière, à l’eau et aux vibrations grâce à son indice de protection IP66, ce qui le rend idéal pour une utilisation dans des environnements difficiles.

Principales

Gamme de produit	Harmony XB4
Type de produit ou équipement	Bouton-poussoir d'arrêt d'urgenceBouton poussoir d'arrêt d'urgence
Nom de l'appareil	XB4
Matériau de la collerette	Métal chromé
Matière de l'embase de fixation	Zamak
Diamètre de fixation	22,5 mm
Vente par quantité indivisible	1
Forme de la tête de l'unité de signalisation	Rond
Type de commande	déclenchement et accrochage mécanique
Type de tête	Standard

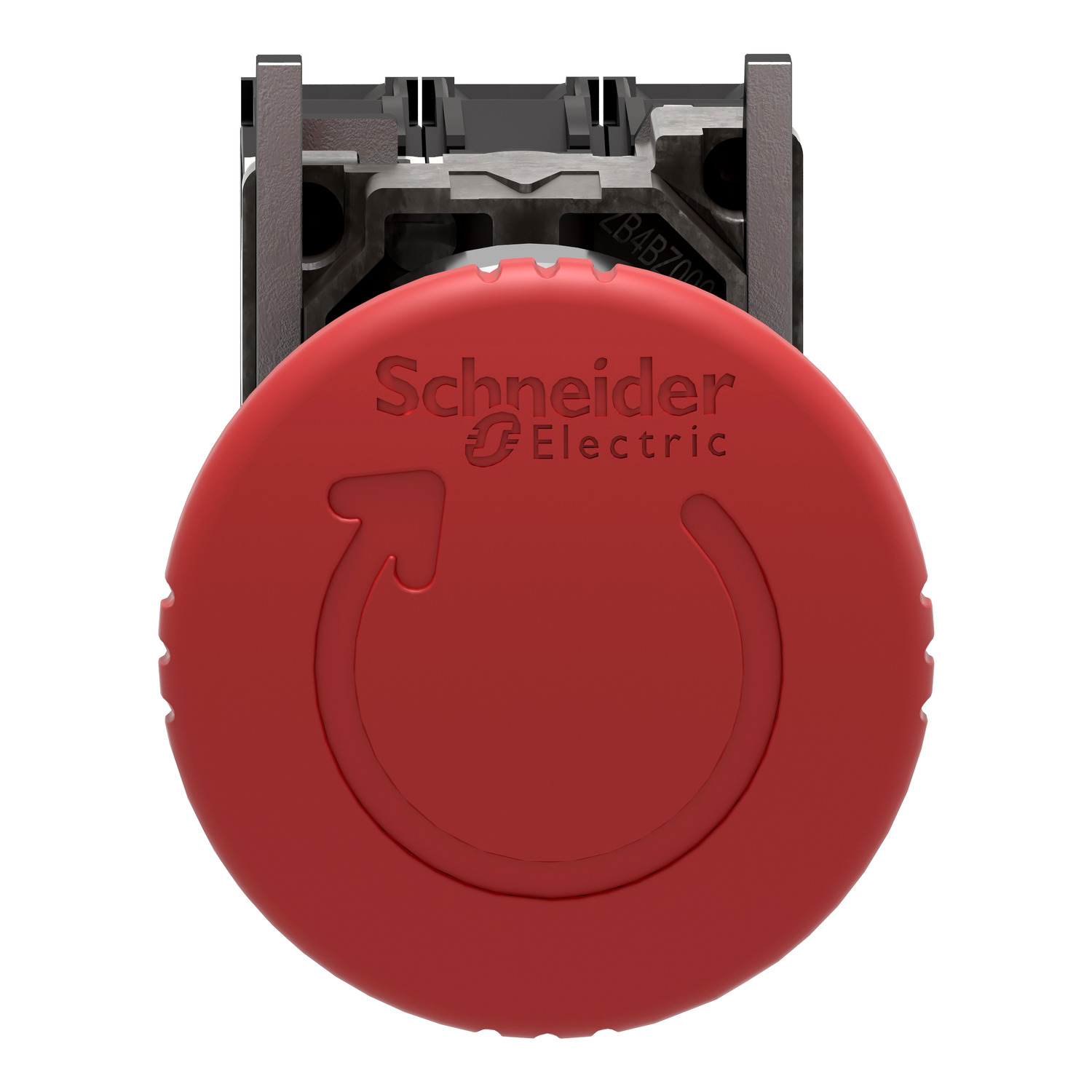

Remise à zéro	Tourner pour déverrouiller
Profil de fonctionnement	Rouge coup de poing Ø 40 mm, sans marquage
Fonctionnement des contacts	Coupure lente
Mode de raccordement	Borniers à vis-étrier,= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1

Complémentaires

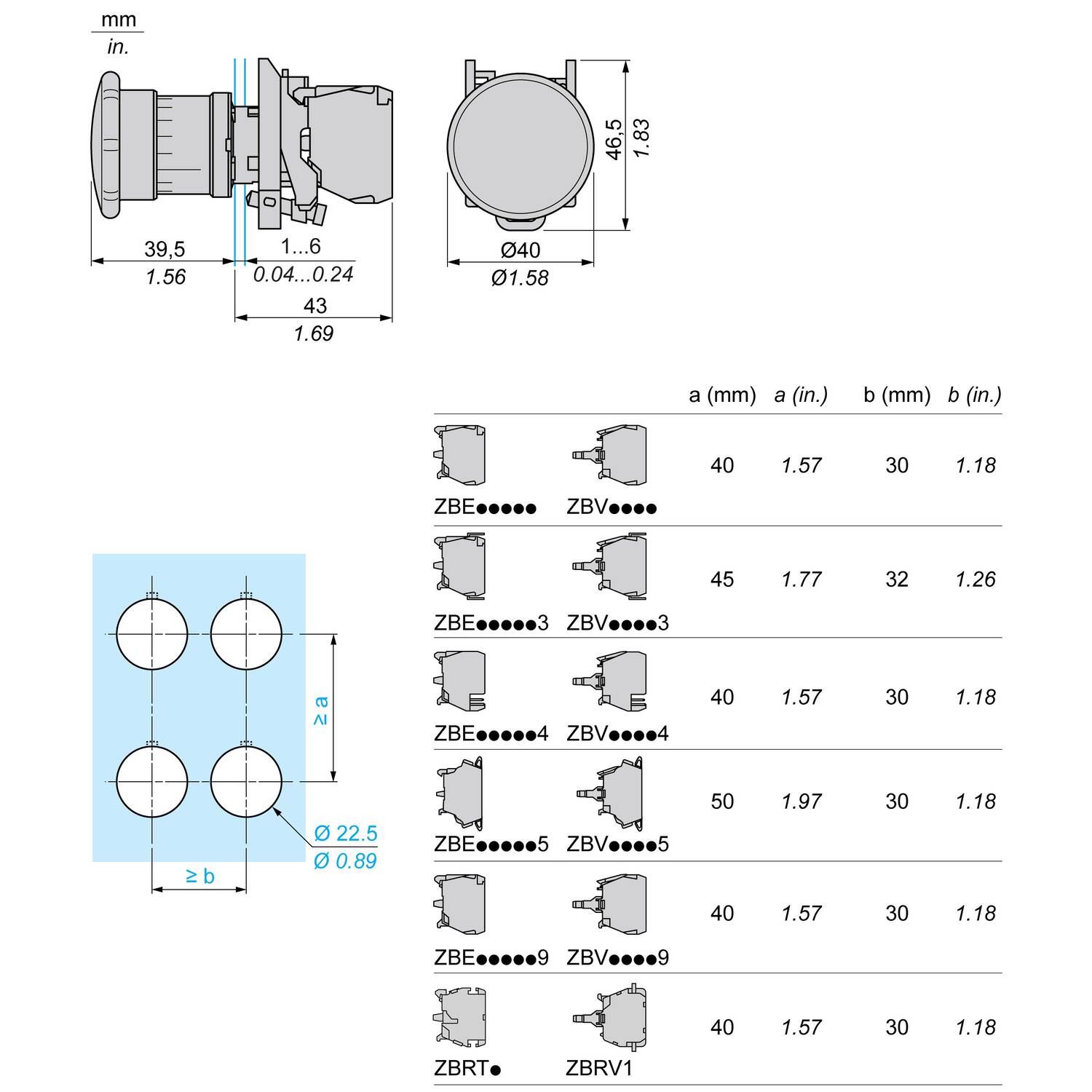

Hauteur	47 mm
Largeur	40 mm
Profondeur	82 mm
Description des bornes ISO n°1	(13-14)NO
Tenue au nettoyage haute pression	7000000 Pa à 55 °C, distance : 0,1 m

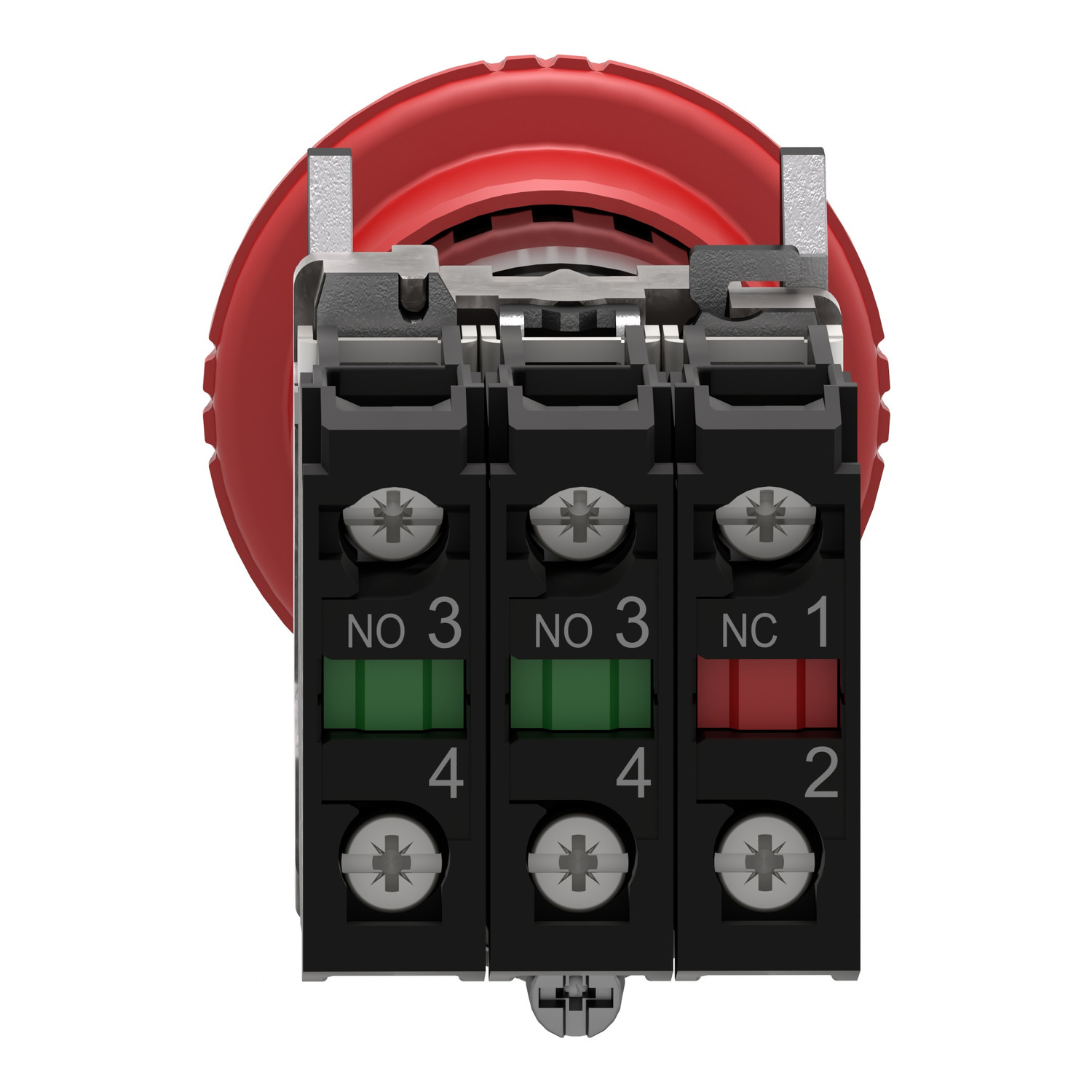

Type et composition des contacts	2 NF + 1 NO
Utilisation des contacts	Contacts standards
Ouverture positive	Avec se conformer à CEI 60947-5-1 annexe K
Course d'actionnement	1,5 mm (état électrique modifié NF)2,6 mm (état électrique modifié NO)4,3 mm (course totale)
Durée de vie mécanique	300000 cycle
Couple de serrage	0,8…1,2 N.m se conformer à CEI 60947-1
Forme de la tête de vis	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis
Matière des contacts	Alliage d’argent (Ag/Ni)
Protection contre les courts-circuits	10 A cartouche fusible type gG se conformer à CEI 60947-5-1
[Ith] courant thermique conventionnel	10 A se conformer à CEI 60947-5-1
[Ui] tension assignée d'isolement	600 V (degré de pollution 3) se conformer à CEI 60947-1
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947-1
[Ie] courant assigné d'emploi	3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-16 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1
Durée de vie électrique	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
Fiabilité électrique	Λ< 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4Λ< 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4
Présentation du produit	Produit complet

Environnement

Traitement de protection	TH
Température ambiante pour le stockage	-40…70 °C
Température de l'air ambiant en fonctionnement	-40…70 °C
Classe de protection contre les chocs électriques	Classe I conforming to CEI 60536
Degré de protection IP	IP66 se conformer à CEI 60529IP69IP69K
Degré de protection NEMA	NEMA 13NEMA 4X
Tenue aux chocs IK	IK06 se conformer à CEI 50102
Normes	ISO 13850CEI 60947-1CEI 60947-5-5CEI 60364-5-53CEI 60947-5-4CEI 60204-1UL 508CEI 60947-5-1CSA C22.2 No 14JIS C8201-5-1JIS C8201-1
Certifications du produit	CSALROS (Lloyds register of shipping)BVUL listedDNV
Tenue aux vibrations	5 gn (f= 2…500 Hz) conforming to CEI 60068-2-6
Tenue aux chocs mécaniques	30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27

Emballage

Type d'emballage 1

PCE

Nombre d'unité par paquet

Hauteur de l'emballage 1

5,000 cm

Largeur de l'emballage 1

5,500 cm

Longueur de l'emballage 1

9,600 cm

Poids de l'emballage (Kg)

142,000 g

Type d'emballage 2

S03

Nb produits dans l'emballage 2

Hauteur de l'emballage 2

30,000 cm

Largeur de l'emballage 2

30,000 cm

Longueur de l'emballage 2

40,000 cm

Poids de l'emballage 2

11,882 kg

Type d'emballage 3

P06

Nb produits dans l'emballage 3

640

Hauteur de l'emballage 3

75,000 cm

Largeur de l'emballage 3

60,000 cm

Longueur de l'emballage 3

80,00
