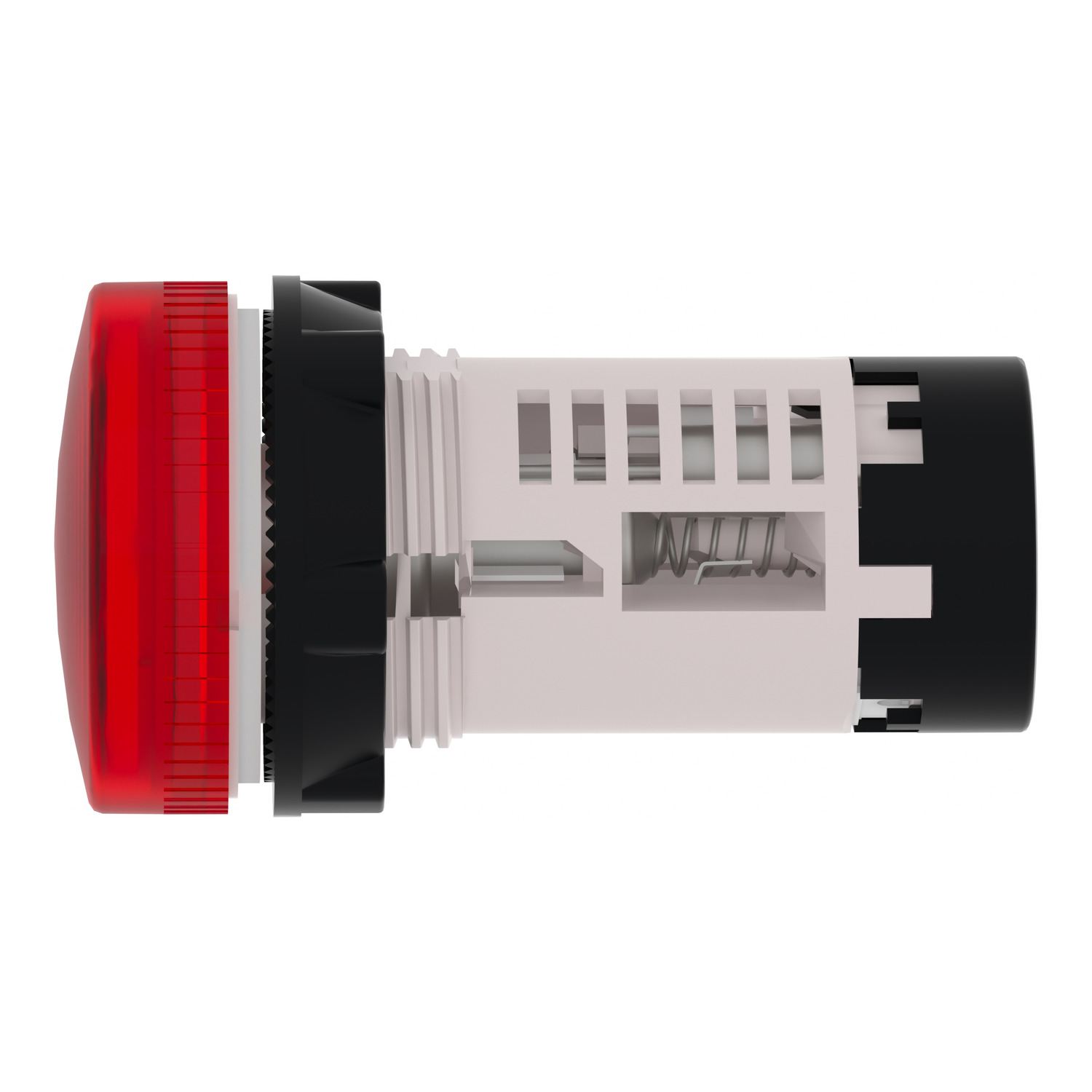

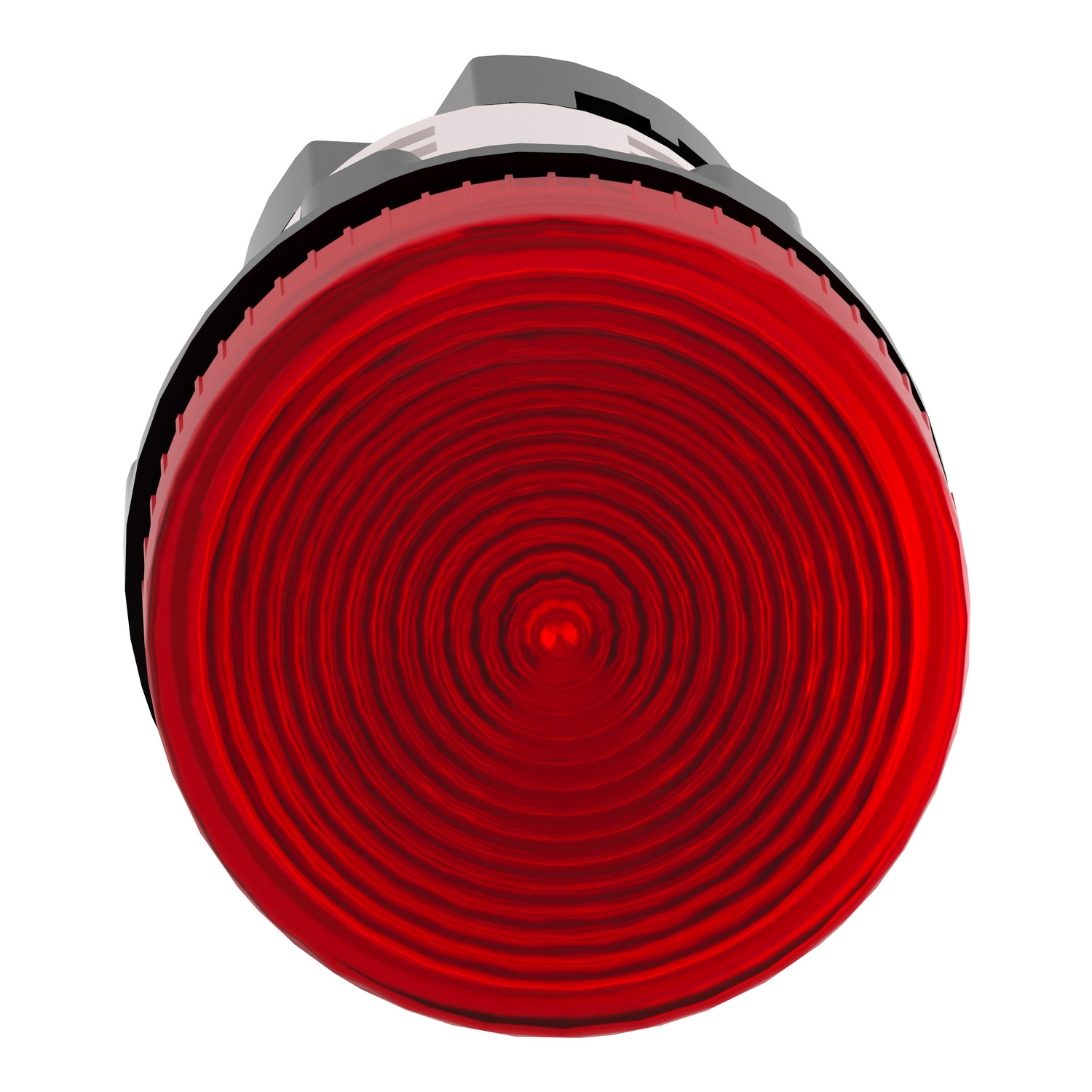

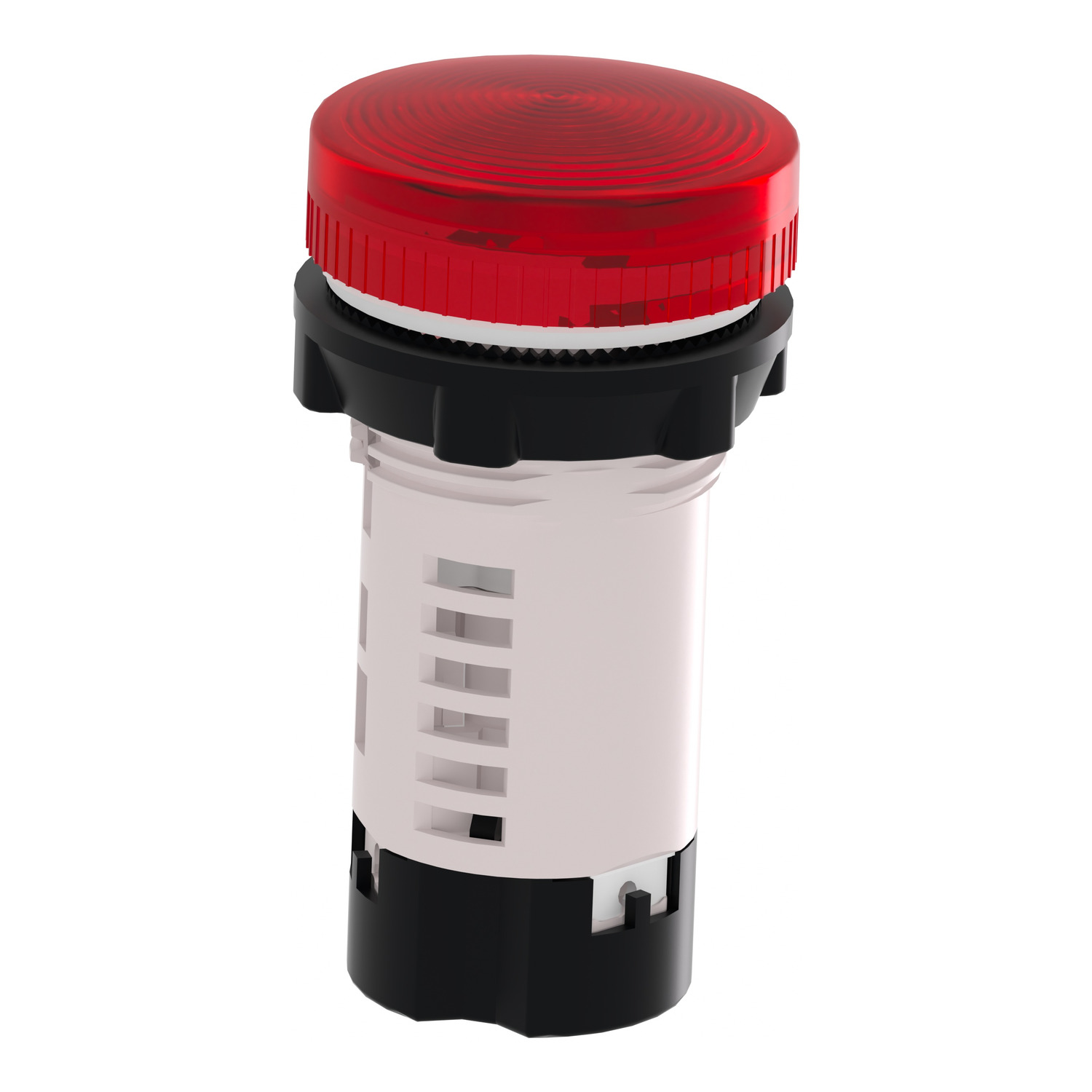

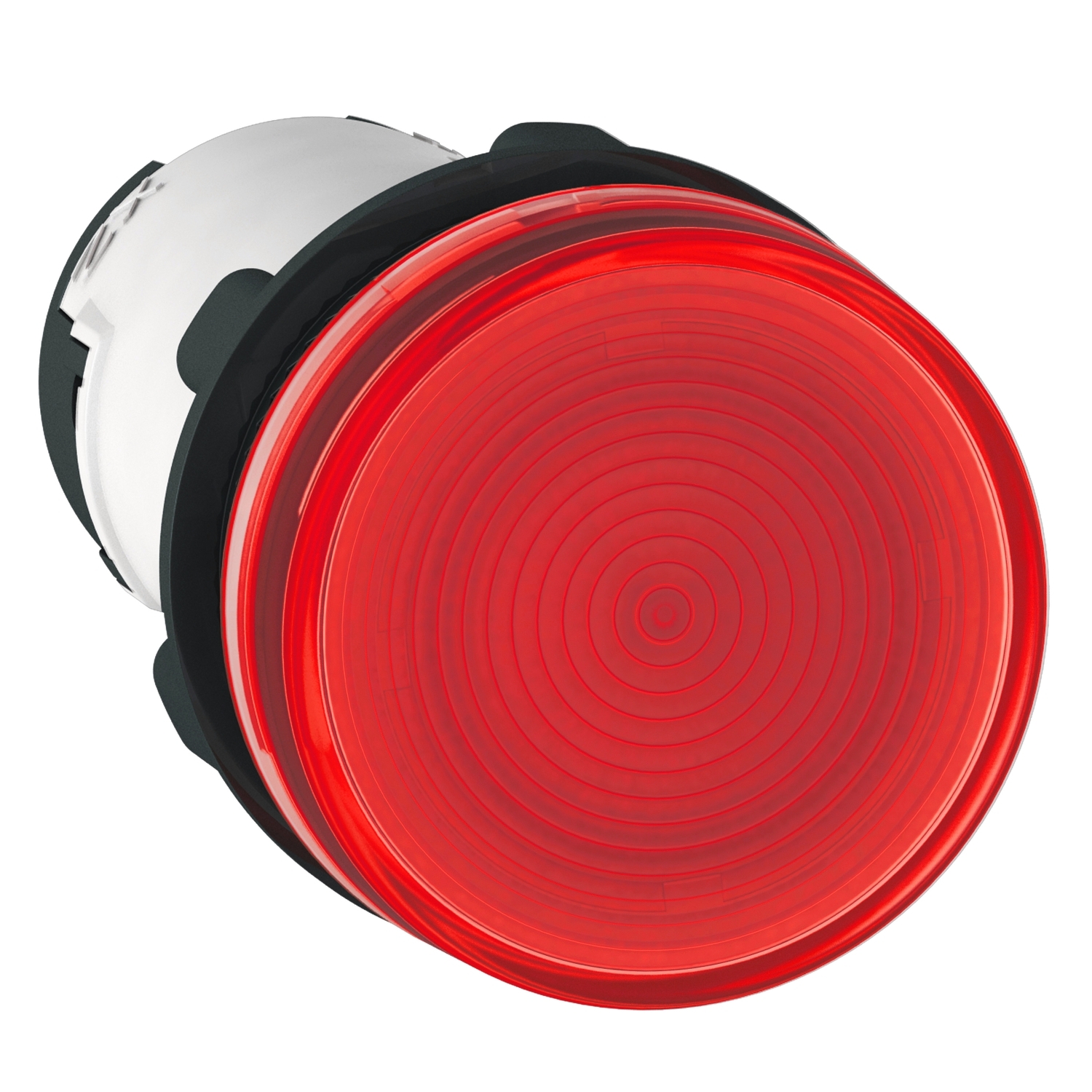

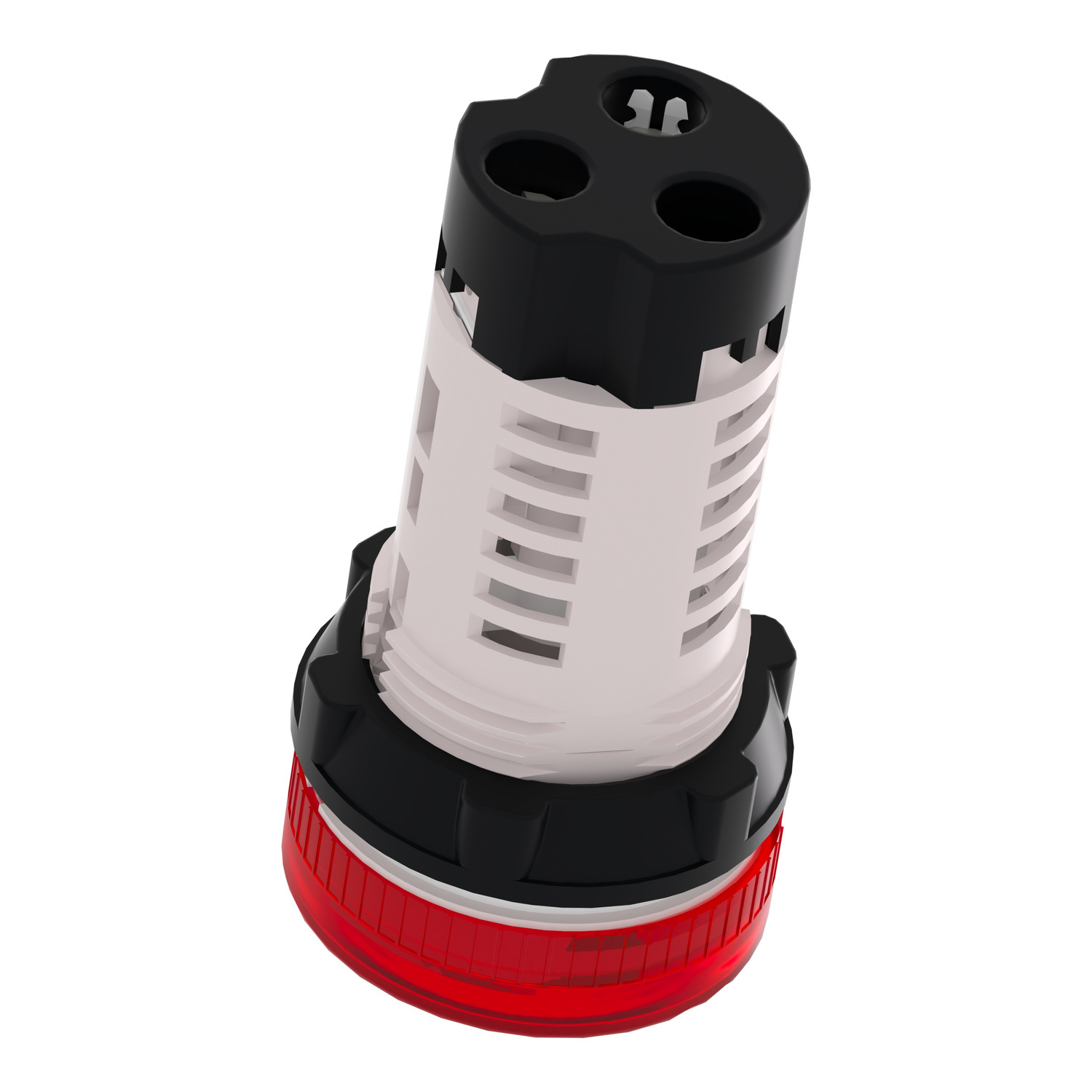

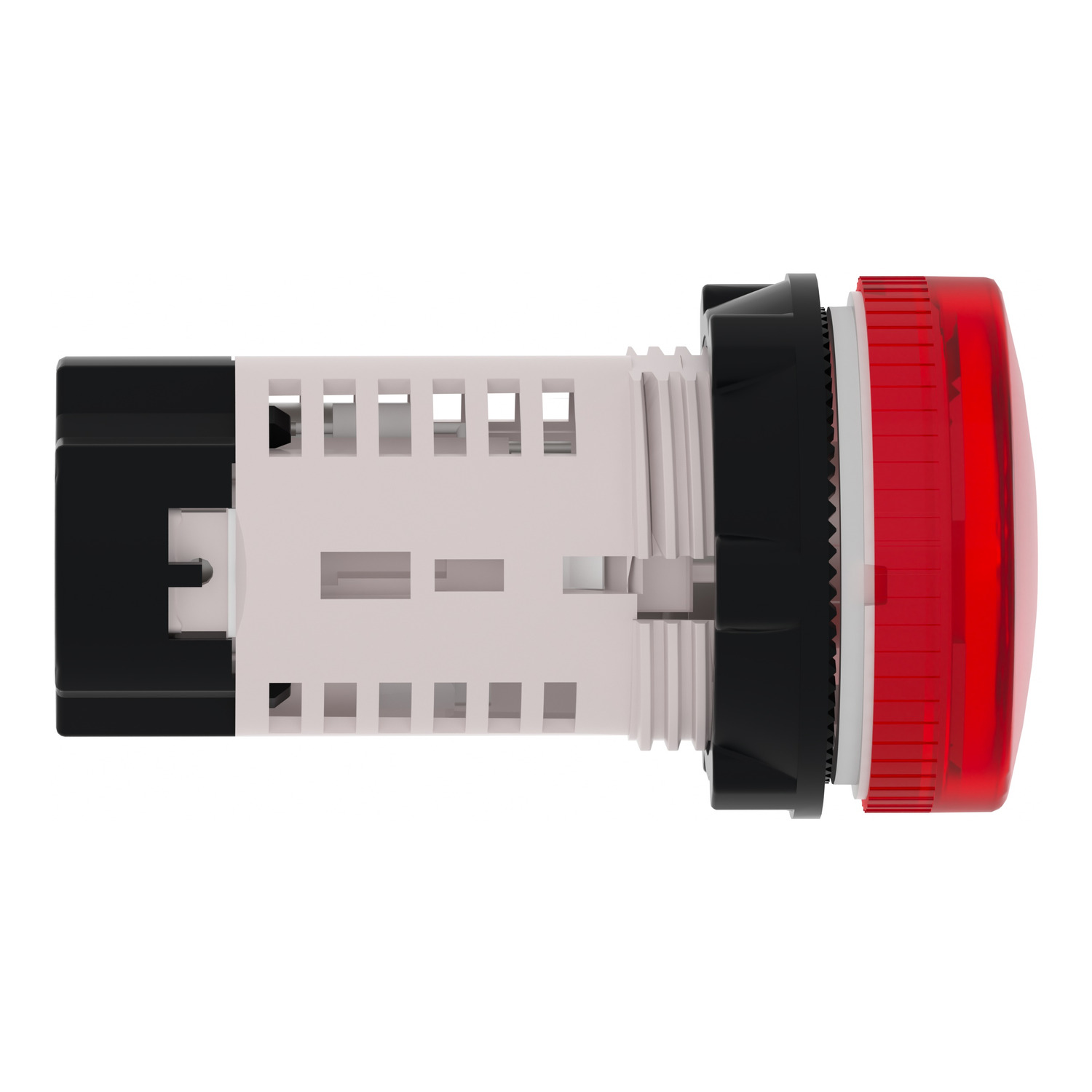

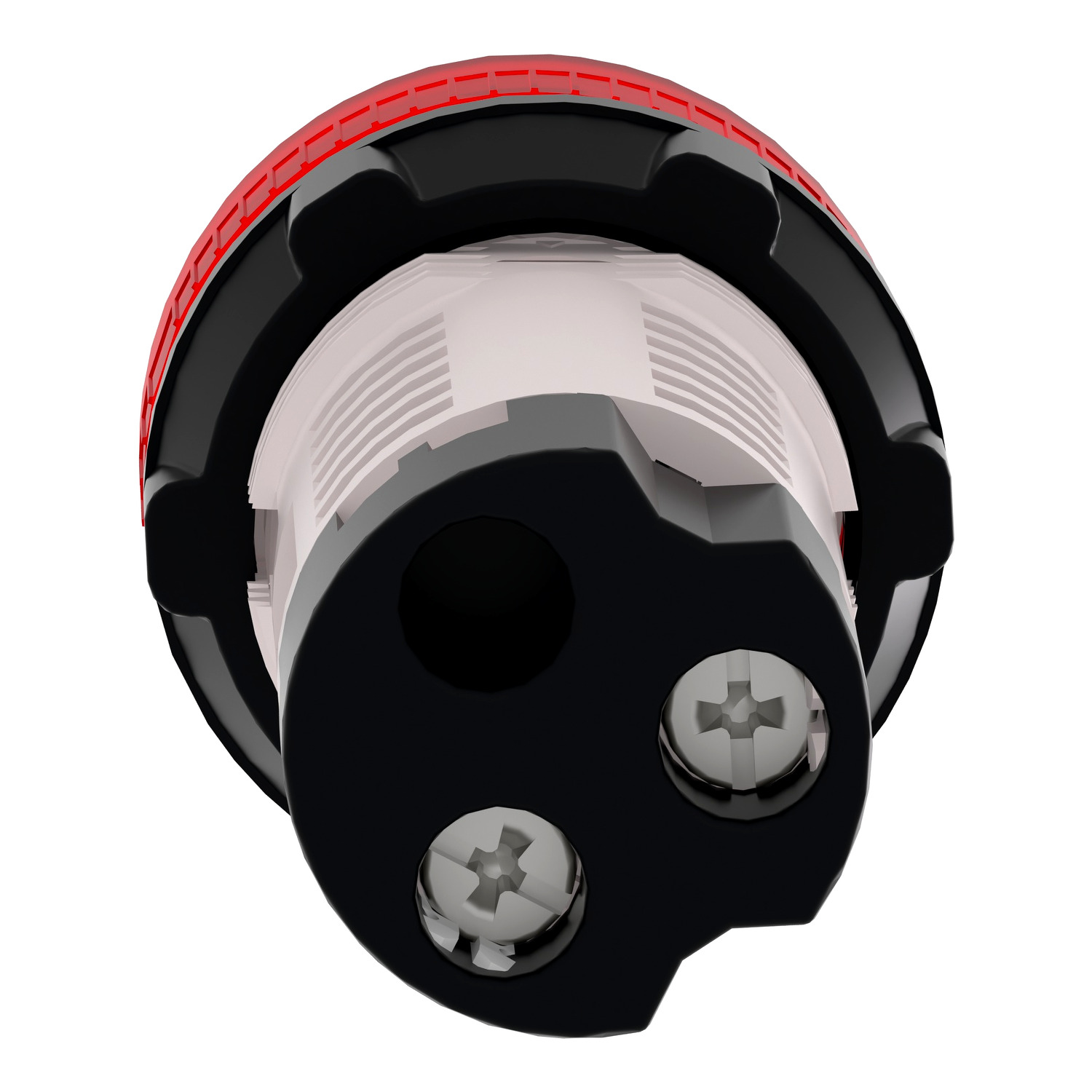

Harmony voyant rond – Ø22 – rouge – BA 9s base – <= 250V
Réf. : XB7EV64P
18,22 DHS
Caractéristiques
Principales
| Gamme de produit | Harmony XB7 |
|---|---|
| Type de produit ou équipement | Témoin |
| Nom de l'appareil | XB7 |
| Diamètre de fixation | 22 mm |
| Vente par quantité indivisible | 10 |
| Informations complémentaires pour le fonctionnement | Avec lentille lisse |
| Source lumineuse | Incandescente (lampe non incluse) |
| Présentation du produit | Produit monolithique |
Complémentaires
| Hauteur | 29 mm |
|---|---|
| Largeur | 29 mm |
| Profondeur | 54 mm |

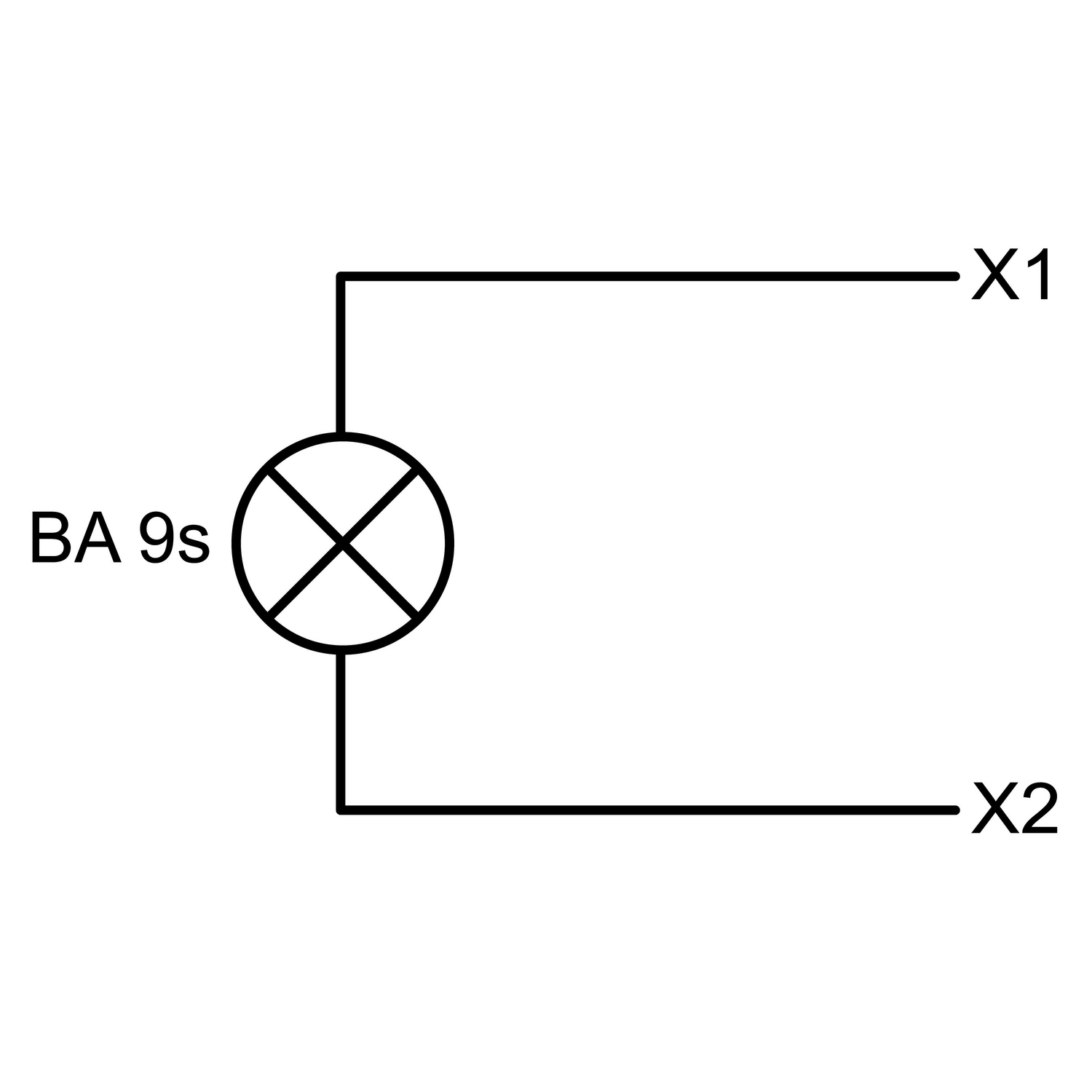

| Description des bornes ISO n°1 | (X1-X2)PL |
| Poids Net | 0,018 kg |
| Catégorie de surtension | Classe II conforming to CEI 60536 |

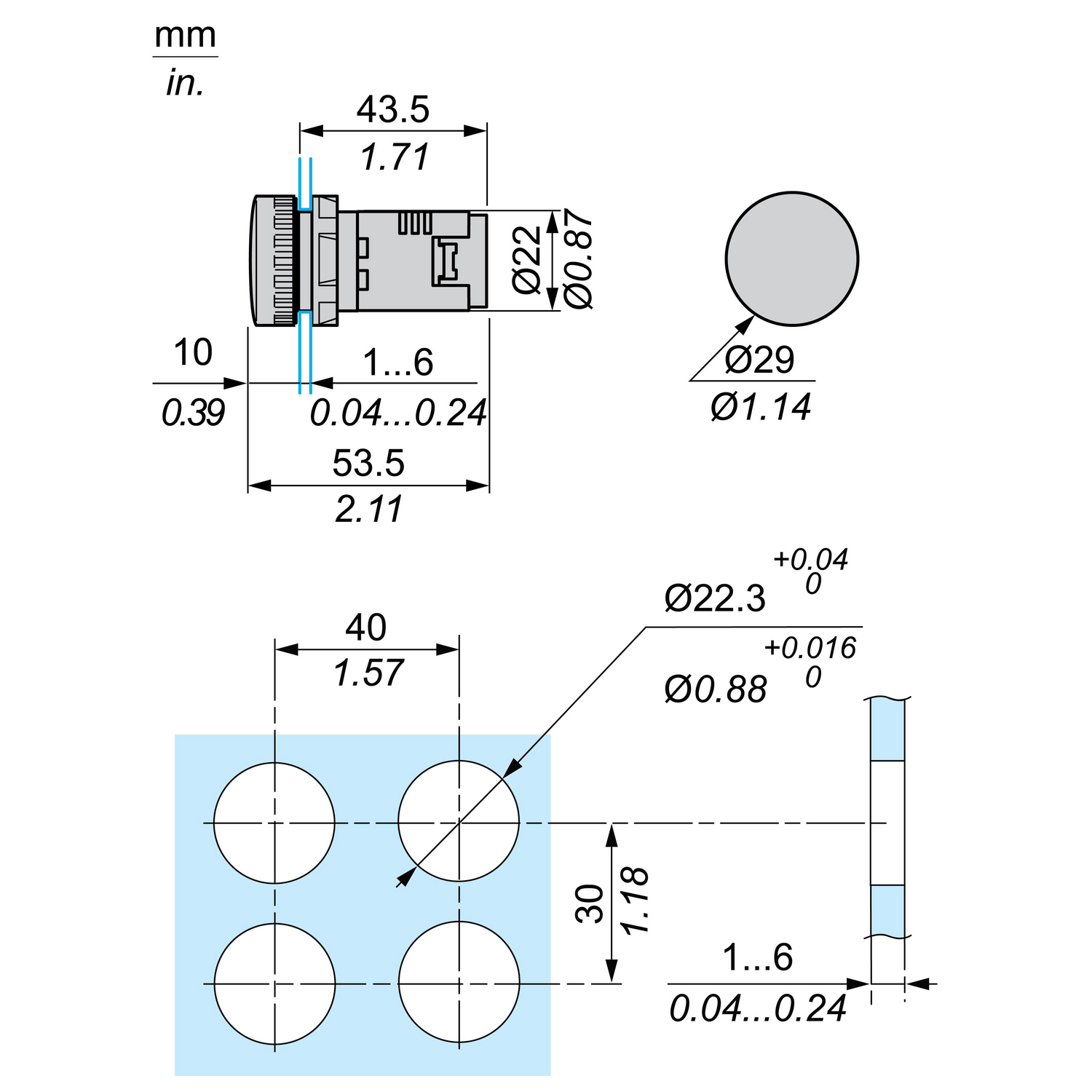

| Montage de l'appareil | Trou de fixation - (diamètre: 22,5 mm 22,3 +0.4/0 se conformer à CEI 60947-5-1 |
| Entraxe de fixation | >= 30 x 40 mm (support) métal - épaisseur: 1…6 mm>= 30 x 40 mm (support) plastique - épaisseur: 2…6 mm |
| Mode de fixation | Écrou de fixation sous la tête: 2…2,4 N.m |
| Forme de la tête de l'unité de signalisation | Rond |
| Couleur de la capsule/cabochon | Rouge |
| Mode de raccordement | Connecteurs Faston, taille de connexion: 6,35 x 0,8 mm se conformer à CEI 60947-1Connecteurs pour étiquettes à fourche, taille de connexion: 6,5 mm se conformer à CEI 60947-1Borniers à vis-étrier,<= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1Borniers à vis-étrier, 1 x 0,22...2 x 2,5 mm² sans embout se conformer à CEI 60947-1 |
| Couple de serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme de la tête de vis | Transversal compatible avec JIS No 1 tournevisTransversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis |
| [Ui] tension assignée d'isolement | 250 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-1 |
| Type de signalisation | Permanent |
| Culot de lampe | BA 9s |
| Alimentation du bloc lumineux | Direct |
| [Us] tension d'alimentation | <= 250 V |
| Code de compatibilité | XB7 |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -25…55 °C |
| Degré de protection IP | IP20 se conformer à CEI 60529 (face arrière)IP54 se conformer à CEI 60529 (face avant) |
| Enclosure Type | Type 12 |
| Normes | CEI 60947-5-1CEI 60947-1JIS C8201-5-1CSA C22.2 No 14UL 508JIS C8201-1 |
| Tenue aux vibrations | 5 gn (f= 2…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
| Compatibilité électromagnétique | Émission de champ de perturbation classe B conforming to CEI 55011 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 3,000 cm |
| Largeur de l'emballage 1 | 3,000 cm |
| Longueur de l'emballage 1 | 5,200 cm |
| Poids de l'emballage (Kg) | 17,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 5,000 cm |
| Largeur de l'emballage 2 | 10,000 cm |
| Longueur de l'emballage 2 | 15,000 cm |
| Poids de l'emballage 2 | 174,000 g |
| Type d'emballage 3 | S01 |
| Nb produits dans l'emballage 3 | 100 |
| Hauteur de l'emballage 3 | 15,000 cm |
| Largeur de l'emballage 3 | 15,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 2,056 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 3 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Non |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
