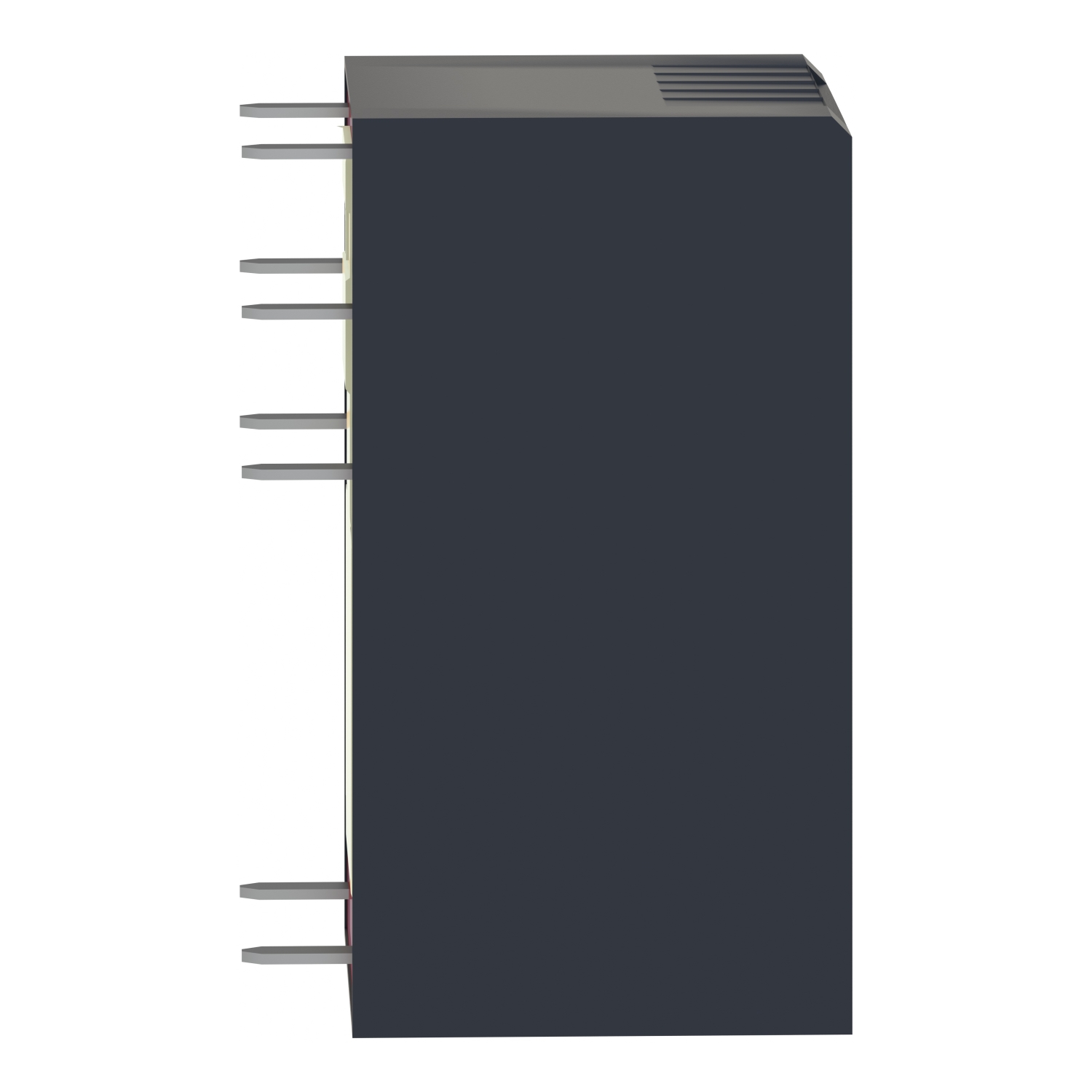

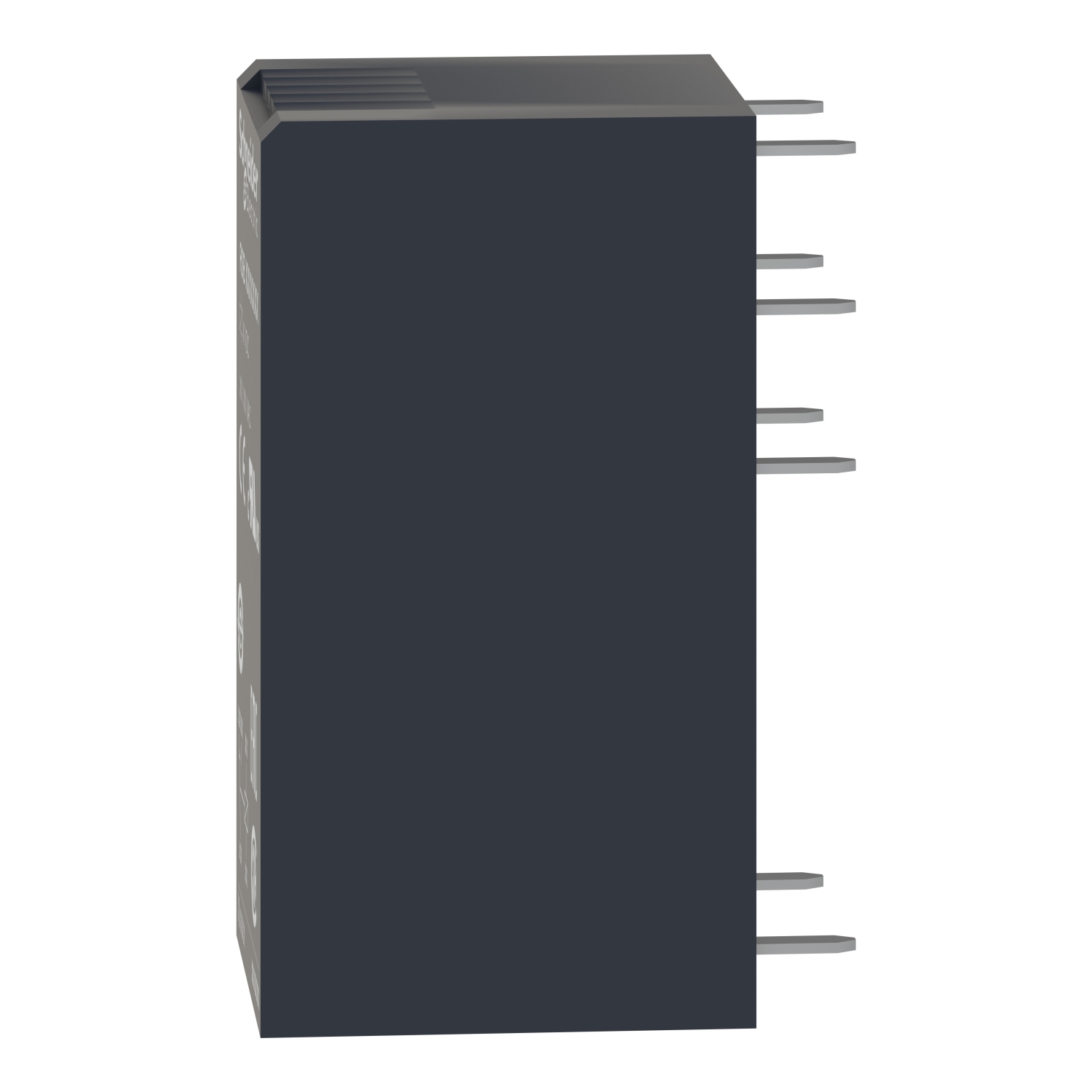

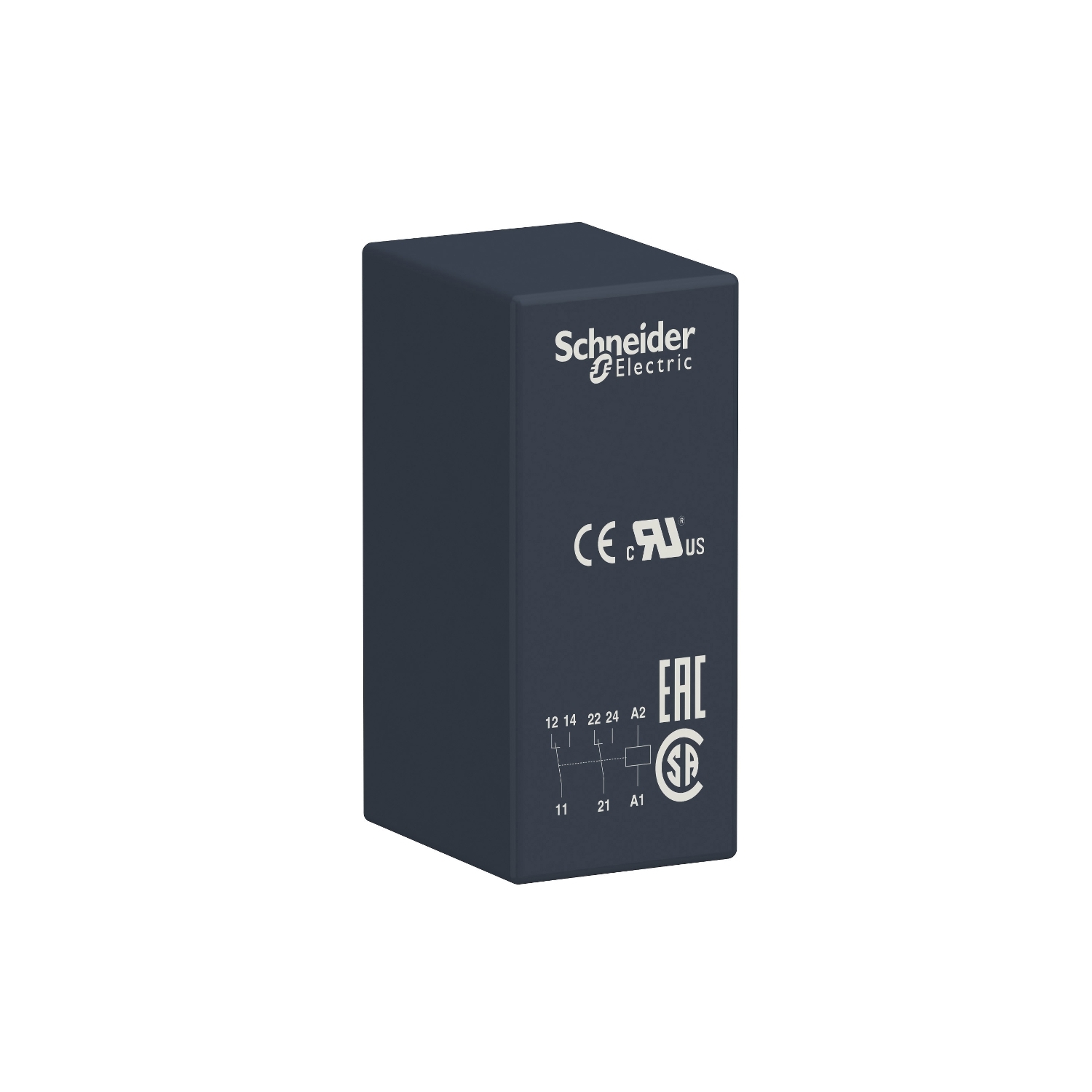

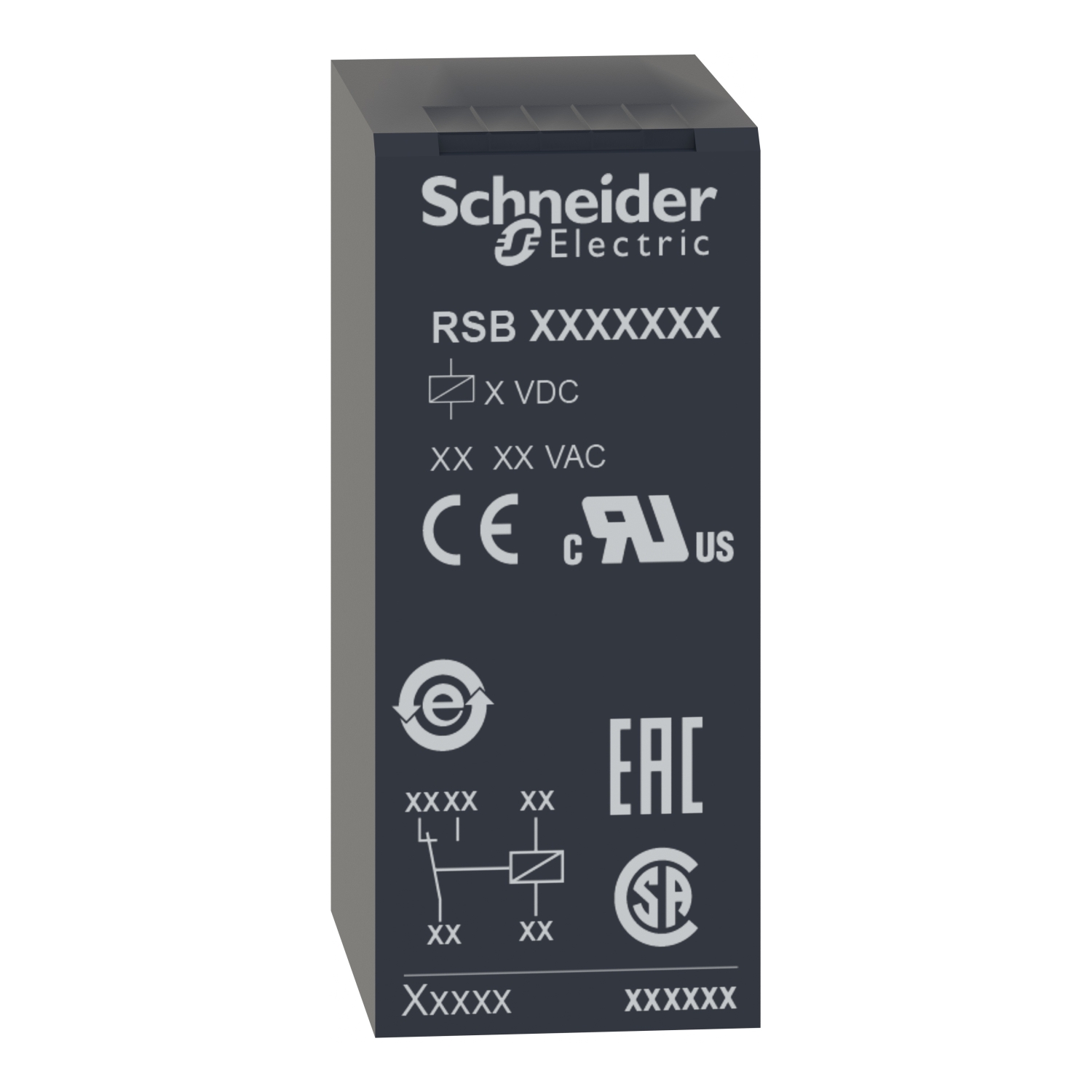

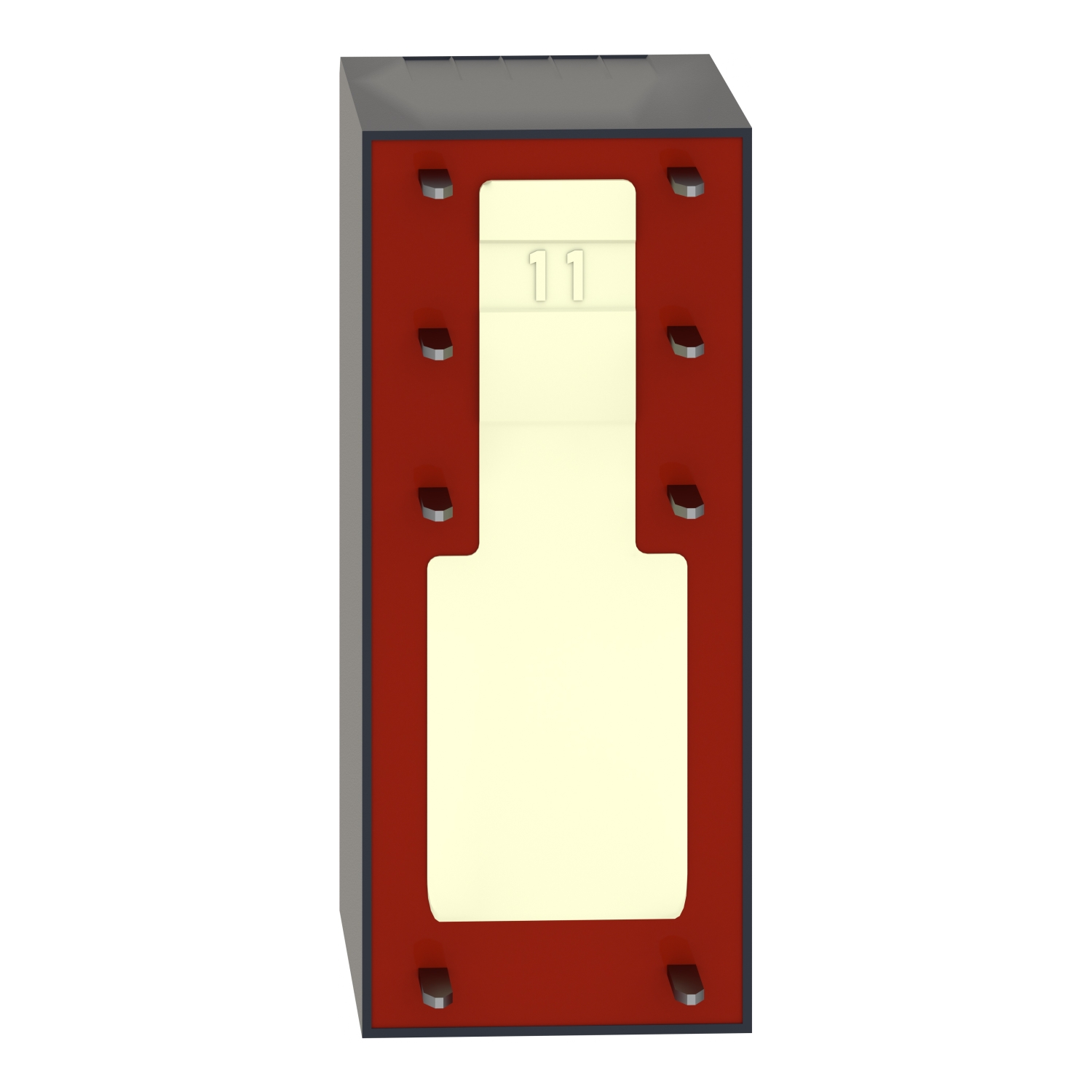

Harmony Relay RSB – relais PCB embrochable – 2OF – 8A – 230VAC
Réf. : RSB2A080P7
47,65 DHS
Description
u003Cstrong>u003Cp>A quoi sert le produit ? Où l’installer ?u003C/p>u003C/strong> », »u003Cp>Ce produit de la gamme Harmony relais électromécanique permet de réduire la taille des armoires tout en fiabilisant le fonctionnement des machines. Ce relais embrochable RSB de 8A, 230Vac possède deux contacts OF. », »La gamme de relais Harmony électromécaniques, par un encombrement réduit, permet de multiplier les fonctions dans les armoires électriques. Les relais s’intègrent en toute simplicité dans un équipement existant. », »Ces produits ont été developpés spécifiquement pour renforcer la performance des machines en augmentant le nombre de contacts O/F et/ou pour permettre une meilleure gestion du traitement logique. », »Ces relais sont idéaux pour renforcer l’automatisation des machines : industriel, textile, emballage, HVAC. Leur fort potentiel de commutation renforce la performance de ces machines.u003C/p> », »u003Cstrong>u003Cp>Qu’est-ce que je reçois quand j’achète cette référence ?u003C/p>u003C/strong> », »u003Cp>Les relais se décomposent en trois parties : l’embase, le relais, les accessoires. Les produits sont proposés montés ou à configurer par vos soins. Ils sont disponibles en plusieurs formats : étroit (RXG), miniature (RXM) et slim (RSL). », »Les relais se fixent dans les armoires de deux manières : rail DIN ou embrochable. En terme de raccordement, ils proposent des bornes à ressort, à vis, à étrier. Un large choix de broches est aussi proposé : faston, plate, embrochable. u003C/p> », »u003Cstrong>u003Cp>A quels standards et normes le produit répond-il ?u003C/p>u003C/strong> », »u003Cp>La gamme Harmony relais électromécanique répond à la plupart des normes internationales et homologations exigeantes : EN/IEC 61810-1, CSA C22.2 No 14, UL 508. », »Ce produit est conforme ROHS UE. u003C/p> », »u003Cstrong>u003Cp>Le saviez-vous ?u003C/p>u003C/strong> », »u003Cp>Un vaste choix d’accessoires est disponible pour optimiser vos configurations : module de protection, modules de temporisation, diode, varistance, circuit RC, peigne de raccordement. », »Si votre application nécessite de la commutation de puissance, la gamme de contacteurs TeSys DECA pourra être installée sur le circuit de puissance en complément des relais du circuit de commande.u003C/p>
Caractéristiques
Principales
| Gamme de produit | Harmony Electromechanical Relays |
|---|---|
| Nom de série | Séries RSB |
| Type de produit ou équipement | Relais enfichable |
| Type de relais | Relais d'interface |
| Type et composition des contacts | 2 "O/F" |
| Etat LED | Sans |
| [Uc] tension circuit de commande | 230 V CA 50/60 Hz |
| Type de commande | Sans bouton de test verrouillable |
| [Ithe] courant thermique d'emploi sous enveloppe | 8 A à -40…40 °C |
Complémentaires
| Résistance moyenne de la bobine | 33000 Ohm réseau : CA à 20 °C +/- 10 % |
|---|---|
| [Ue] tension assignée d'emploi | 184...276 V CA 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs | 3,6 kV se conformer à CEI 61000-4-5 |
| [Ie] courant assigné d'emploi | 4 A (AC-1/DC-1) NF se conformer à CEI8 A (AC-1/DC-1) NO se conformer à CEI |
| [Ui] tension assignée d'isolement | 400 V se conformer à CEI 60947 |
| Tension de coupure max | 300 V CC se conformer à CEI |
| Seuil de tension de retombée | >= 0,15 Uc CA |
| Courant de charge | 8 A à 250 V CA8 A à 28 V CC |
| Courant commuté minimum | 10 mA |
| Pouvoir de commutation max | 2 000 VA/224 W |
| Tension de commutation minimum | 12 V |
| Capacité de commutation minimum | 120 mW à 10 mA, 12 V |
| Temps de fonctionnement | 20 mn fonctionnement20 mn remise à zéro |
| Durée de vie mécanique | 5000000 cycle |
| Durée de vie électrique | 100000 cycle, 8 A à 250 V, AC-1 NO100000 cycle, 4 A à 250 V, AC-1 NF |
| Données de fiabilité de sécurité | B10d = 100000 |
| Taux de fonctionnement | <= 600 cycles/heure sous-charge<= 18000 cycles/heure sans charge |
| Consommation moyenne de la bobine | 0,75 VA CA |
| Removable legend | Sans |
| Catégorie de protection | RT I |
| Position de fonctionnement | Toutes positions |
| Niveaux de test | Niveau A groupe de montage |
| Présentation du produit | Produit complet |
| Vente par quantité indivisible | 10 |
| Matière des contacts | Alliage d’argent (AgNi) |
| Forme des broches | Plat (type PCB) |
| Poids Net | 0,014 kg |
| Code de compatibilité | RSB |
Environnement
| Tenue diélectrique | 1000 V CA entre contacts2500 V CA entre pôles5000 V CA entre bobine et contact |
|---|---|
| Tenue aux vibrations | +/- 1 mm (f= 10…55 Hz) conforming to CEI 60068-2-6 |
| Degré de protection IP | IP40 se conformer à CEI 60529 |
| Température de l'air ambiant en fonctionnement | -40…70 °C (CA) |
| Normes | CSA C22.2 No 14UL 508CEI 61810-1 |
| Certifications du produit | CSAEACUL |
| Température ambiante pour le stockage | -40…85 °C |
| Tenue aux chocs mécaniques | 10 gn (durée = 11 ms) pour en non fonctionnement se conformer à CEI 60068-2-275 gn (durée = 11 ms) pour en fonctionnement se conformer à CEI 60068-2-27 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 1,200 cm |
| Largeur de l'emballage 1 | 2,000 cm |
| Longueur de l'emballage 1 | 2,900 cm |
| Poids de l'emballage (Kg) | 13,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 1,700 cm |
| Largeur de l'emballage 2 | 2,500 cm |
| Longueur de l'emballage 2 | 31,100 cm |
| Poids de l'emballage 2 | 146,000 g |
| Type d'emballage 3 | S01 |
| Nb produits dans l'emballage 3 | 350 |
| Hauteur de l'emballage 3 | 15,000 cm |
| Largeur de l'emballage 3 | 15,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 5,240 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 12 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
