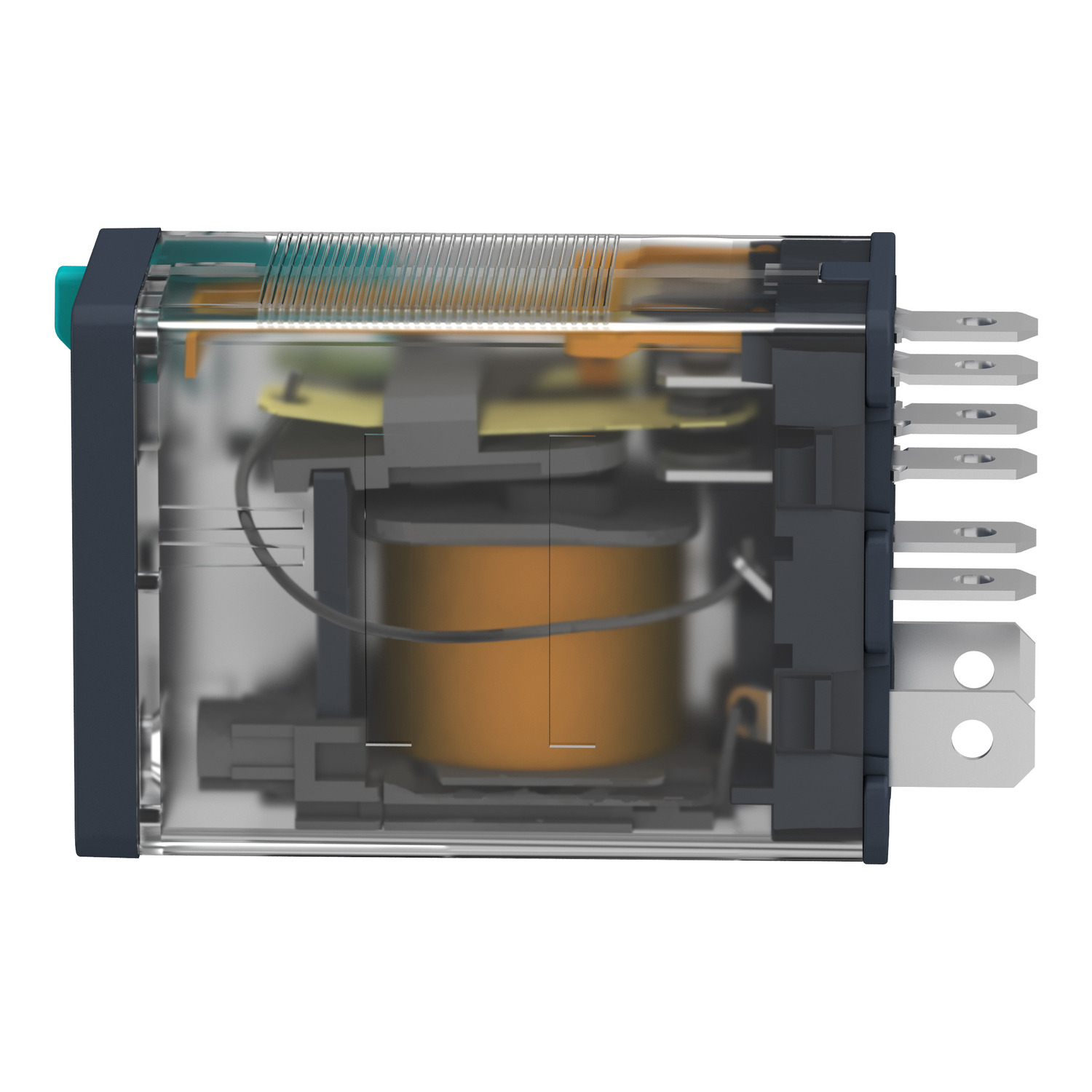

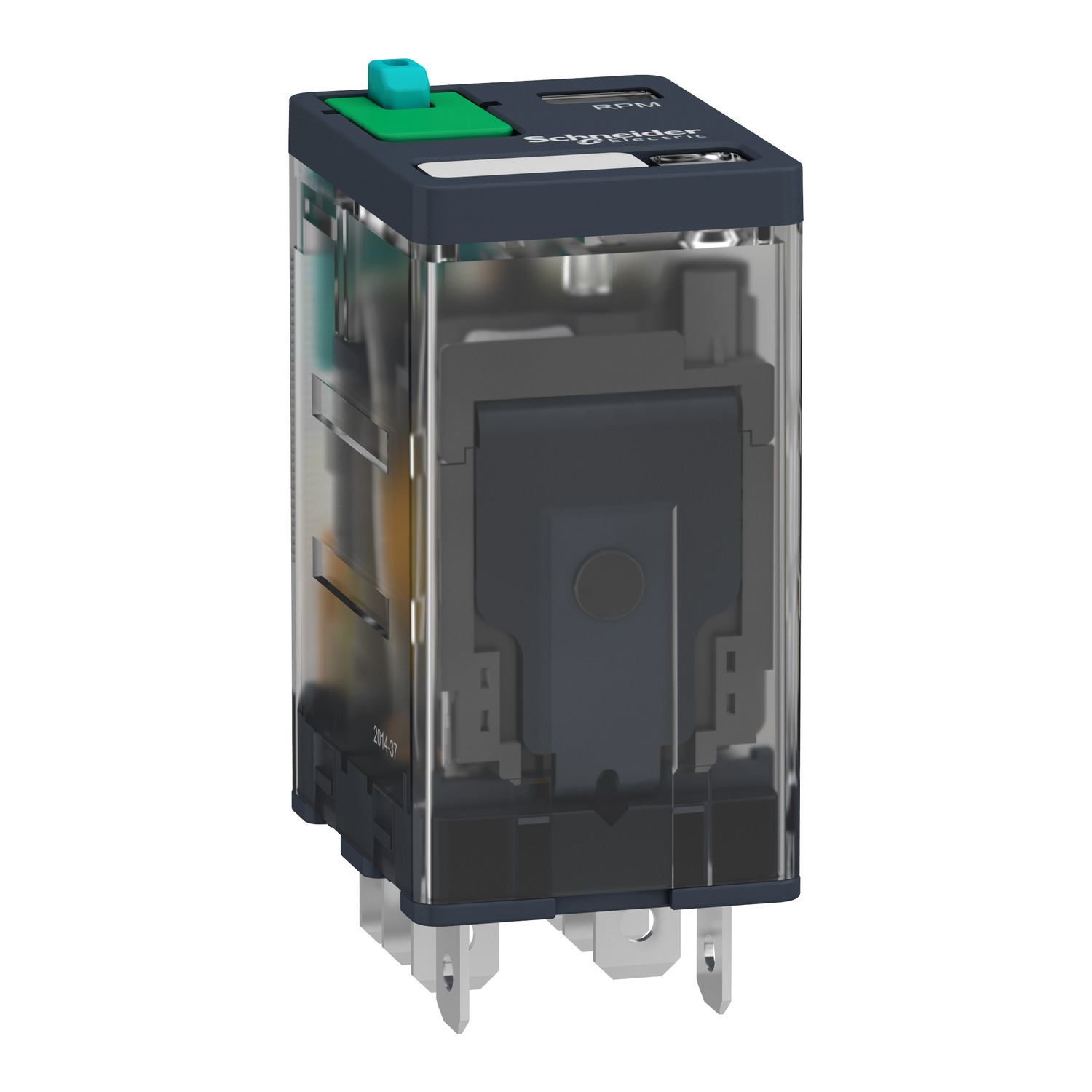

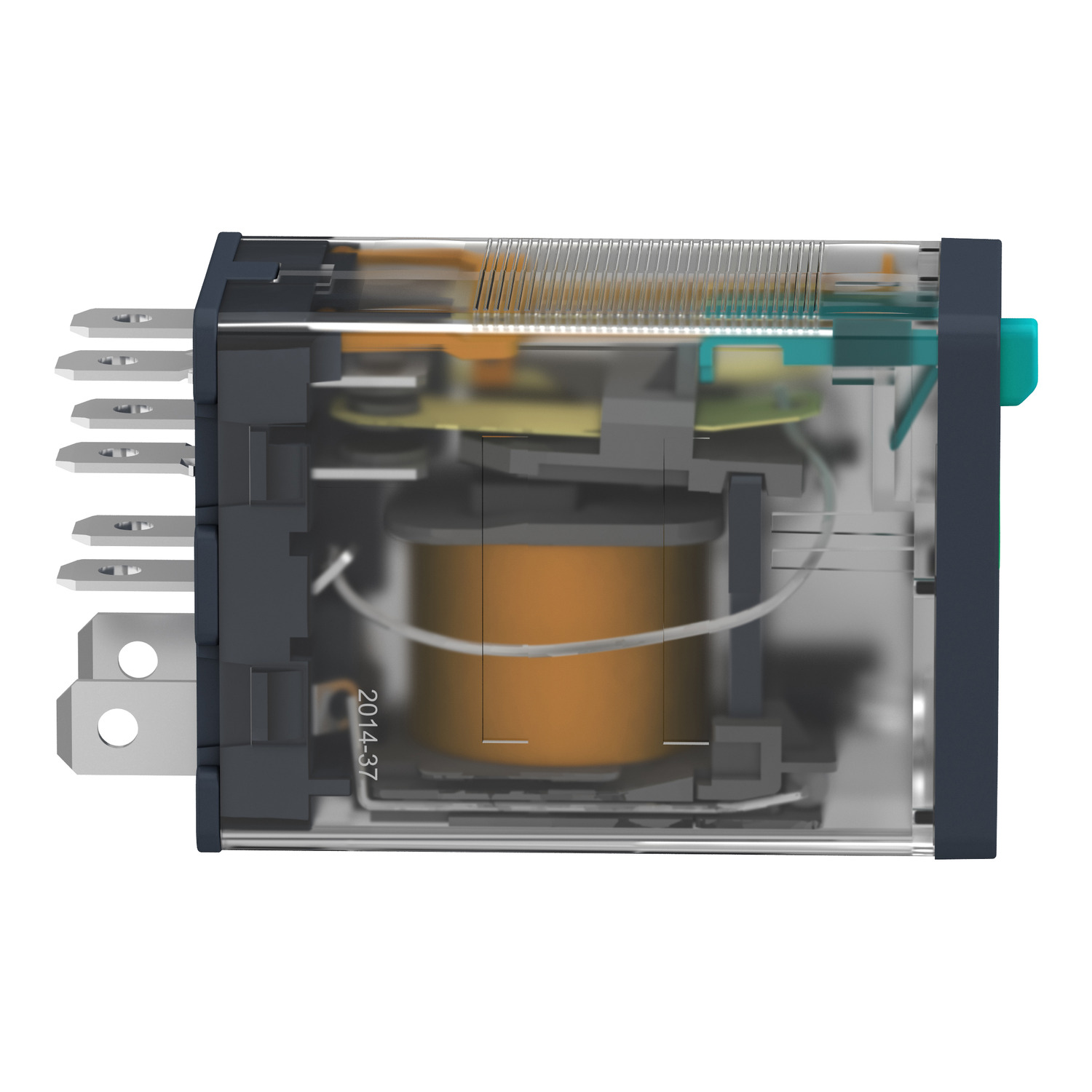

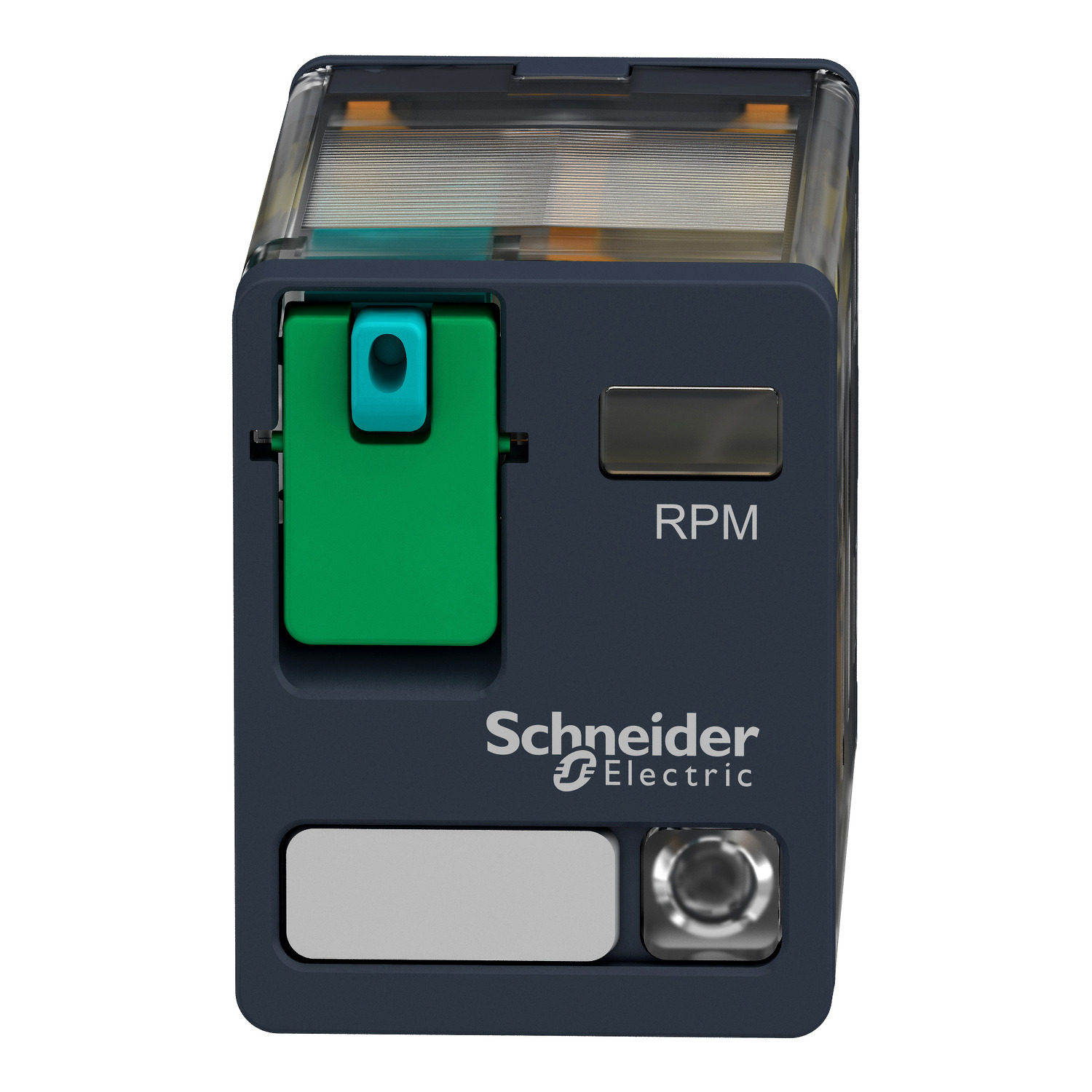

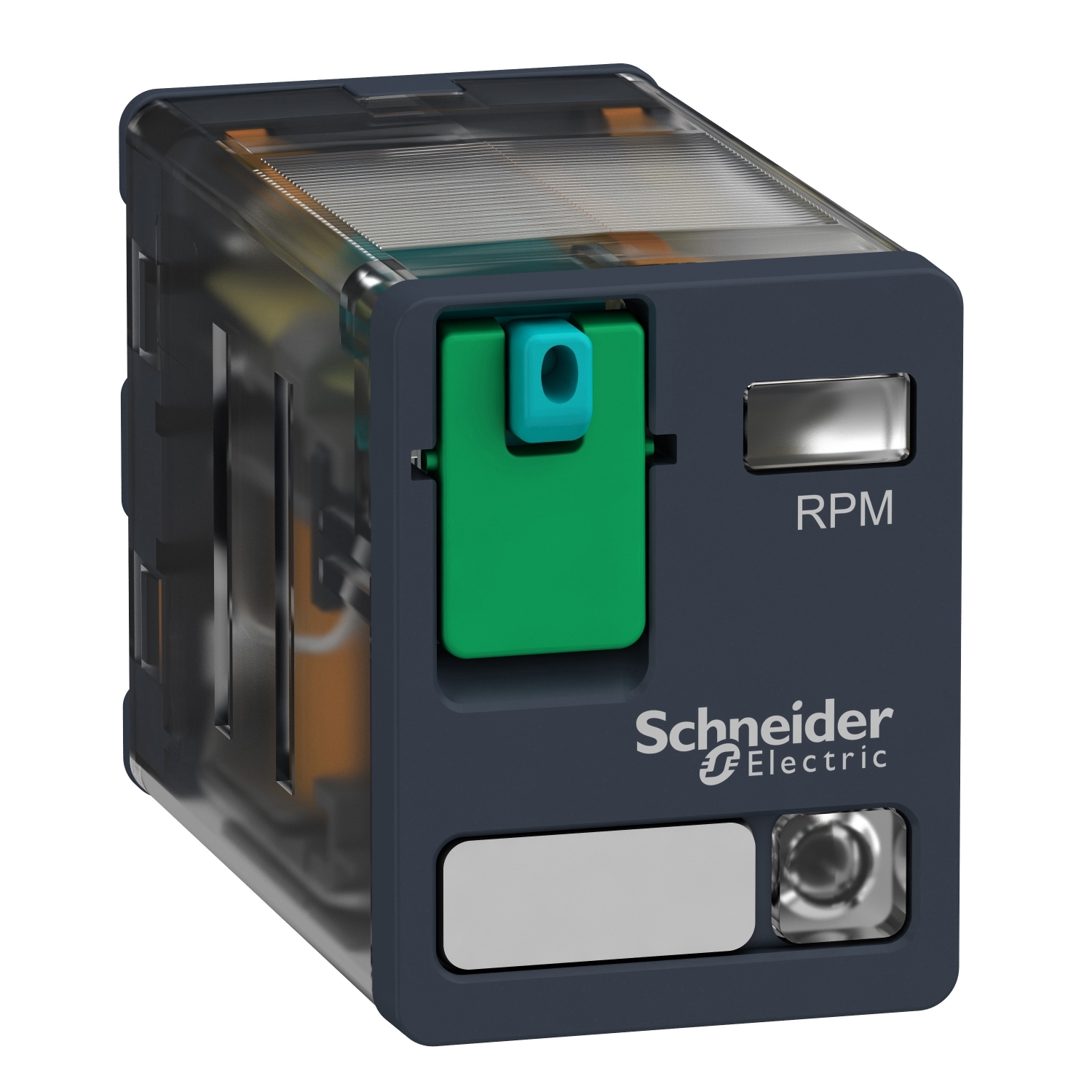

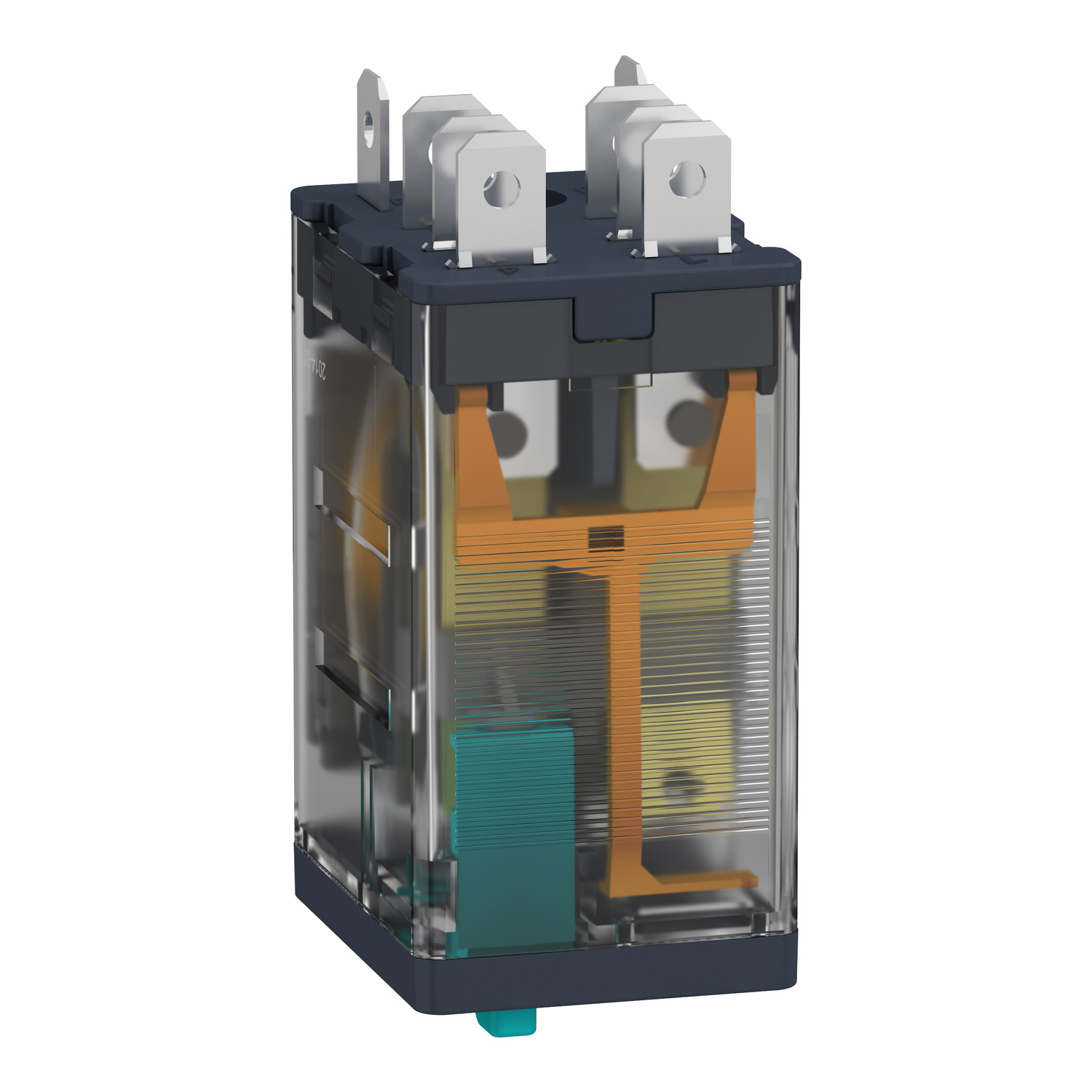

Harmony Relay RP – relais puissance – embroch – test – DEL – 2OF – 15A – 24VDC
Réf. : RPM22BD
71,81 DHS
Description
Ce relais de puissance embrochable permet de réduire la taille des armoires tout en augmentant la fiabilité dans les domaines suivants : machines industrielles, textile, systèmes de chauffage, de ventilation et de climatisation. », »Il dispose d’un large choix en matière de nombre de contacts pour une utilisation intensive de courant nominal. », »Il est équipé d’un indicateur à LED qui indique l’état actuel du relais.
Caractéristiques
Principales
| Gamme de produit | Harmony Electromechanical Relays |
|---|---|
| Nom de série | Séries RPM |
| Type de produit ou équipement | Relais enfichable |
| Type et composition des contacts | 2 "O/F" |
| Type de relais | Relais puissance |
| Etat LED | Avec |
| [Uc] tension circuit de commande | 24 V CC |
| Capacité de commutation minimum | 170 mW à 10 mA, 17 V |
| Temps de déclenchement | 20 ms à tension nominale |
| Température de l'air ambiant en fonctionnement | -40…55 °C |
| [Ithe] courant thermique d'emploi sous enveloppe | 15 A à -40…55 °C |
Complémentaires
| Type de commande | Bouton de test verrouillable |
|---|---|
| [Ie] courant assigné d'emploi | 15 A à 277 V (CA) se conformer à UL15 A à 28 V (CC) se conformer à UL15 A à 250 V (CA) NO se conformer à CEI15 A à 28 V (CC) NO se conformer à CEI7,5 A à 250 V (CA) NF se conformer à CEI7,5 A à 28 V (CC) NF se conformer à CEI |
| Degré de protection (boîtier uniquement) | IP40 se conformer à CEI 60529 |
| Limites de la tension assignée d'emploi | 19.2...26.4 V CC |
| [Ui] tension assignée d'isolement | 250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL |
| Tension de coupure max | 250 V se conformer à CEI |
| Seuil de tension de retombée | >= 0,1 Uc CC |
| Pouvoir de commutation max | 3750 VA420 W |
| Durée de vie mécanique | 10000000 cycle |
| Durée de vie électrique | 100000 cycle pour résistive charge |
| Données de fiabilité de sécurité | B10d = 100000 |
| Taux de fonctionnement | <= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge |
| Coefficient d'utilisation | 20 % |
| Tenue diélectrique | 1500 V CA entre contacts avec microcoupure2000 V CA entre bobine et contact avec renforcé2000 V CA entre pôles avec basique |
| [Uimp] tension assignée de tenue aux chocs | 4 kV pendant 1,2/50 µs |
| Catégorie de protection | RT I |
| Support de montage | Kit enfichable |
| Position de fonctionnement | Toutes positions |
| Niveaux de test | Niveau A groupe de montage |
| Présentation du produit | Produit complet |
| Matière des contacts | AgNi |

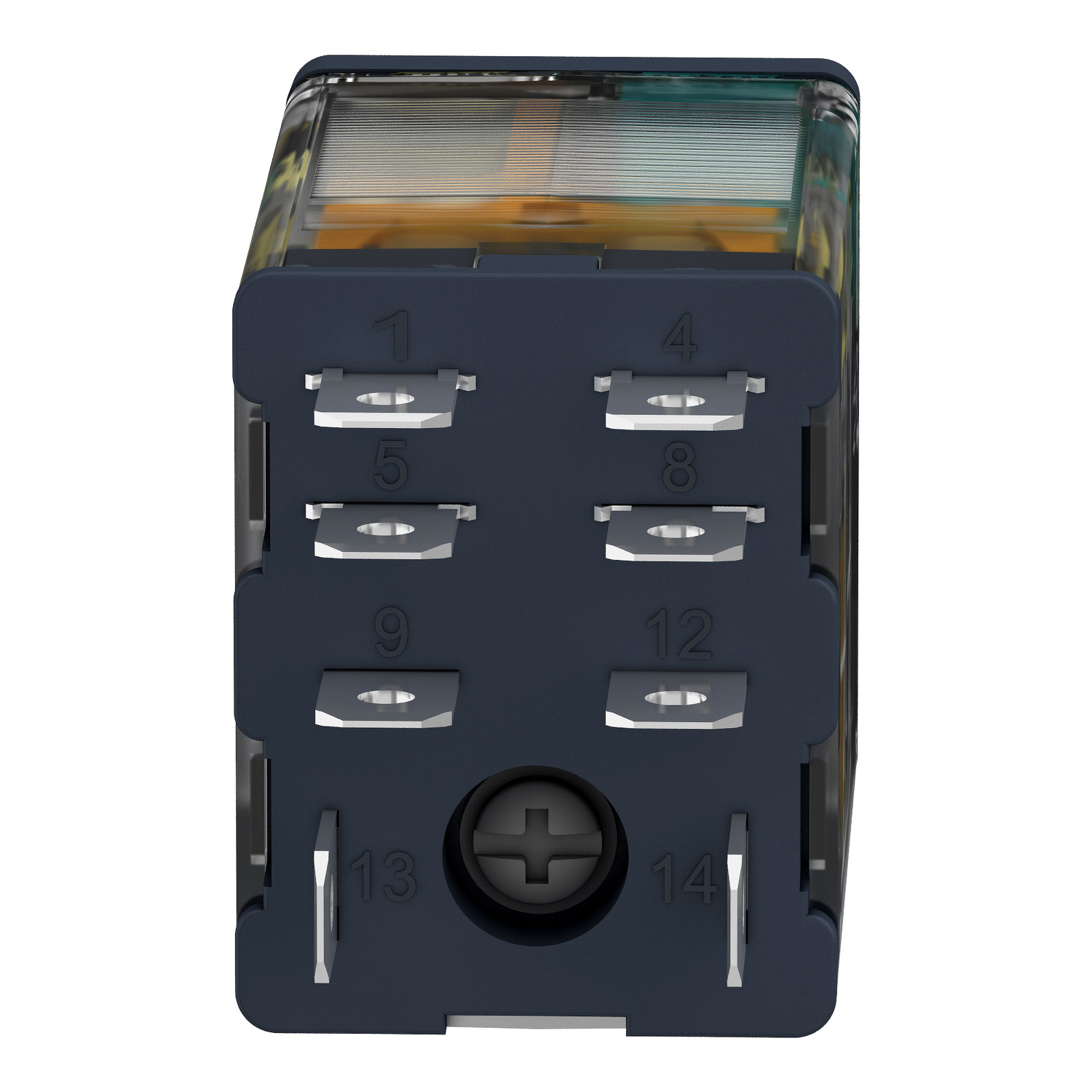

| Forme des broches | Plat (type faston) |
| Poids Net | 0,036 kg |
Environnement
| Degré de pollution | 3 |
|---|---|
| Normes | CSA C22.2 No 14CEI 61810-1UL 508 |
| Certifications du produit | EACULCSA |
| Température ambiante pour le stockage | -40…85 °C |
| Tenue aux vibrations | 3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en fonctionnement5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en non fonctionnement |
| Tenue aux chocs mécaniques | 15 gn pour en fonctionnement30 gn pour en non fonctionnement |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 4,700 cm |
| Largeur de l'emballage 1 | 2,100 cm |
| Longueur de l'emballage 1 | 2,800 cm |
| Poids de l'emballage (Kg) | 37,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 3,200 cm |
| Largeur de l'emballage 2 | 10,300 cm |
| Longueur de l'emballage 2 | 12,600 cm |
| Poids de l'emballage 2 | 405,000 g |
| Type d'emballage 3 | S02 |
| Nb produits dans l'emballage 3 | 240 |
| Hauteur de l'emballage 3 | 15,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 10,362 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 14 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
