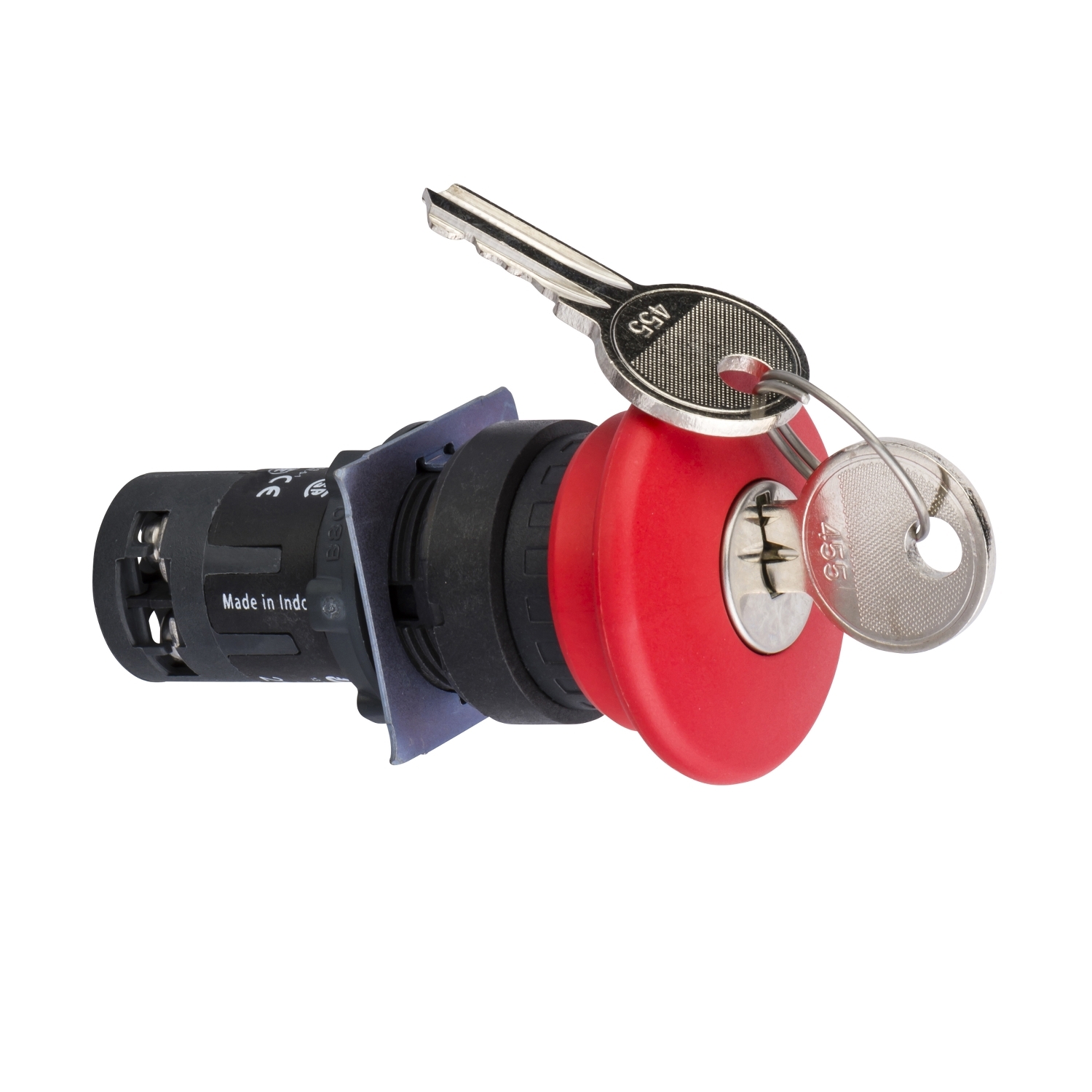

Harmony Coupure d’urgence rouge Ø22 coup-de-poing Ø 40 déverrouillage par clé
Réf. : XB7ES142P
63,16 DHS
Caractéristiques
Principales
| Gamme de produit | Harmony XB7 |
|---|---|
| Type de produit ou équipement | Bouton-poussoir monolithique de coupure d'urgence |
| Nom de l'appareil | XB7 |
| Diamètre de fixation | 22 mm |
| Vente par quantité indivisible | 10 |
| Forme de la tête de l'unité de signalisation | Rond |
| Type de commande | verrouillage mécanique |
| Remise à zéro | Déverrouillage par clé |
| Profil de fonctionnement | Rouge coup de poing Ø 40 mm, sans marquage |
| Type de verrouillage | Clé 455 |
| Type et composition des contacts | 1 NF |
| Mode de raccordement | Borniers à vis-étrier,<= 2 x 1,5 mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, 1 x 0,34…2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1 |
| Présentation du produit | Produit monolithique |
Complémentaires
| Largeur hors tout CAO | 40 mm |
|---|---|
| Hauteur hors tout CAO | 40 mm |
| Profondeur hors tout CAO | 95 mm |

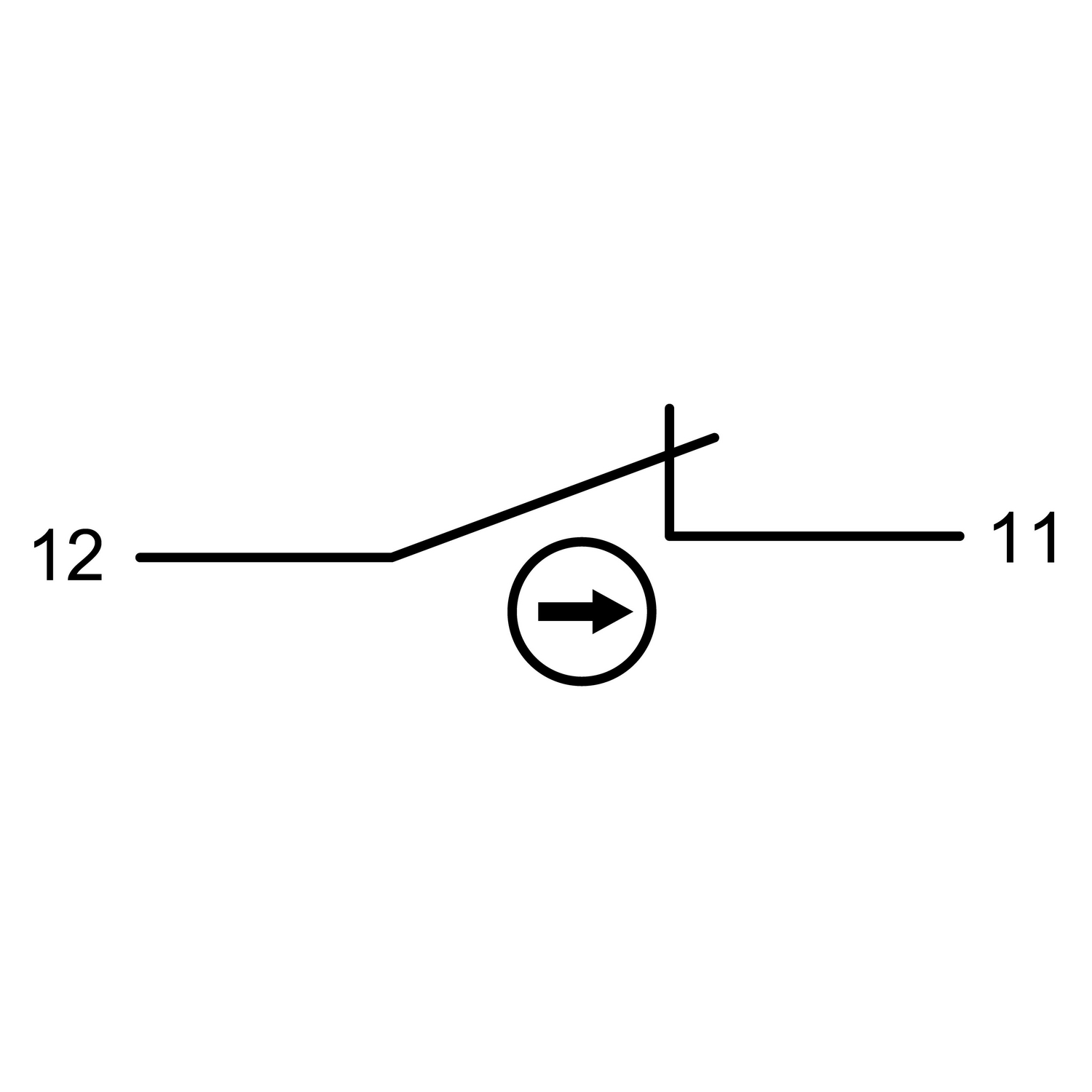

| Description des bornes ISO n°1 | (11-12)NF |
| Poids Net | 0,055 kg |

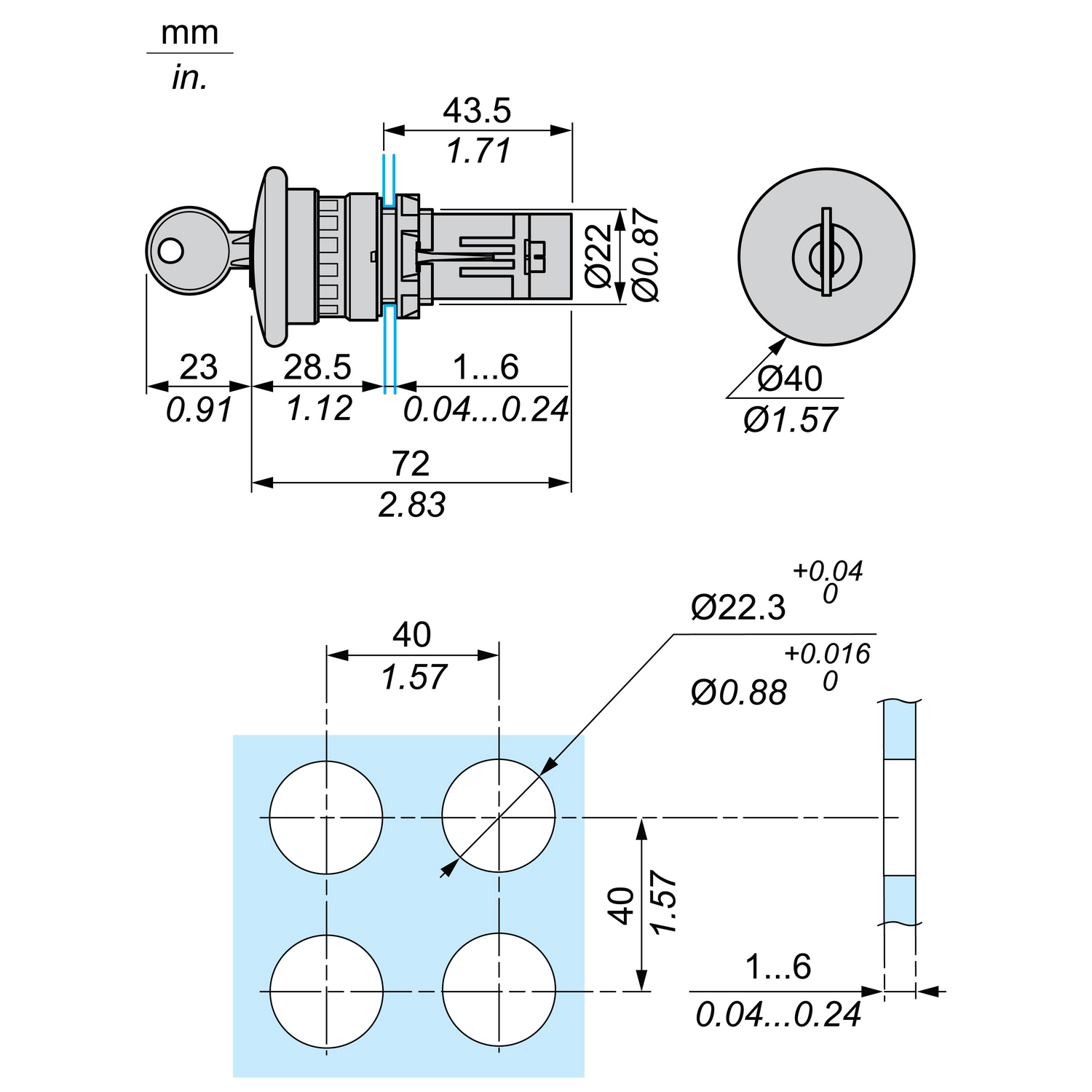

| Montage de l'appareil | Trou de fixation - (diamètre: 22,5 mm 22,3 +0.4/0 se conformer à EN/IEC 60947-1 |
| Entraxe de fixation | >= 30 x 40 mm (support) métal - épaisseur: 1…6 mm>= 30 x 40 mm (support) plastique - épaisseur: 2…6 mm |
| Mode de fixation | Écrou de fixation sous la tête: 2…2,4 N.m |
| Fonctionnement des contacts | Coupure lente |
| Utilisation des contacts | Standard |
| Ouverture positive | Avec se conformer à EN/IEC 60947-5-1 annexe K |
| Durée de vie mécanique | 10000 cycle |
| Couple de serrage | 0,8…1,2 N.m se conformer à EN 60947-1 |
| Forme de la tête de vis | Transversal compatible avec JIS No 1 tournevisTransversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis |
| Protection contre les courts-circuits | 4 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1 |
| [Ui] tension assignée d'isolement | 250 V (degré de pollution 3) se conformer à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 4 kV se conformer à EN/IEC 60947-1 |
| [Ie] courant assigné d'emploi | 0,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,3 A à 240 V, AC-14, D300 se conformer à EN/IEC 60947-5-10,6 A à 120 V, AC-14, D300 se conformer à EN/IEC 60947-5-1 |
| Durée de vie électrique | 1000000 cycle, DC-13, 0,3 A à 24 V, cadence de fonctionnement<216000 cyc/mn, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1 annexe C1000000 cycle, AC-15, 0,03 A à 230 V, cadence de fonctionnement<216000 cyc/mn, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1 annexe C1000000 cycle, AC-15, 0,09 A à 240 V, cadence de fonctionnement<108000 cyc/mn, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1 annexe C |
| Fiabilité électrique | Λ< 10exp(-6) à 17 V et 5 mA se conformer à CEI 60947-5-4 |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Classe de protection contre les chocs électriques | Classe II conforming to CEI 60536 |
| Degré de protection IP | IP20 se conformer à CEI 60529 (face arrière)IP54 se conformer à CEI 60529 (face avant) |
| Normes | CSA C22.2 No 14EN/IEC 60947-1UL 508CEI 60364-5-53EN/IEC 60947-5-1 |
| Certifications du produit | CCC |
| Tenue aux vibrations | 5 gn (f= 2…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 10 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Use Better | |
|---|---|
| Matières et Substances | |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | B09f62f7-e56e-41e4-9edf-37db216c4a82 |
| Use Again | |
| Réemballer et réusiner | |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
