Principales

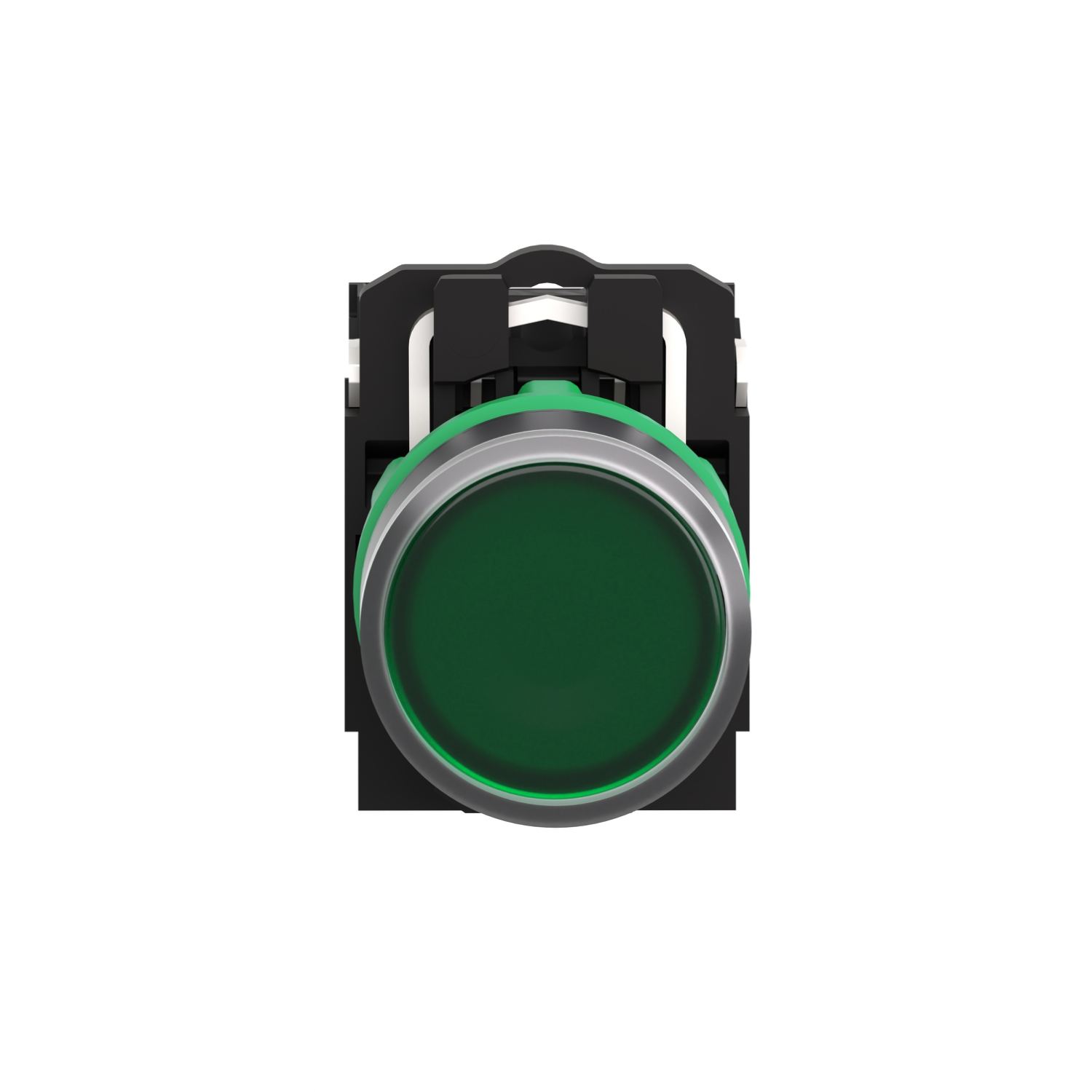

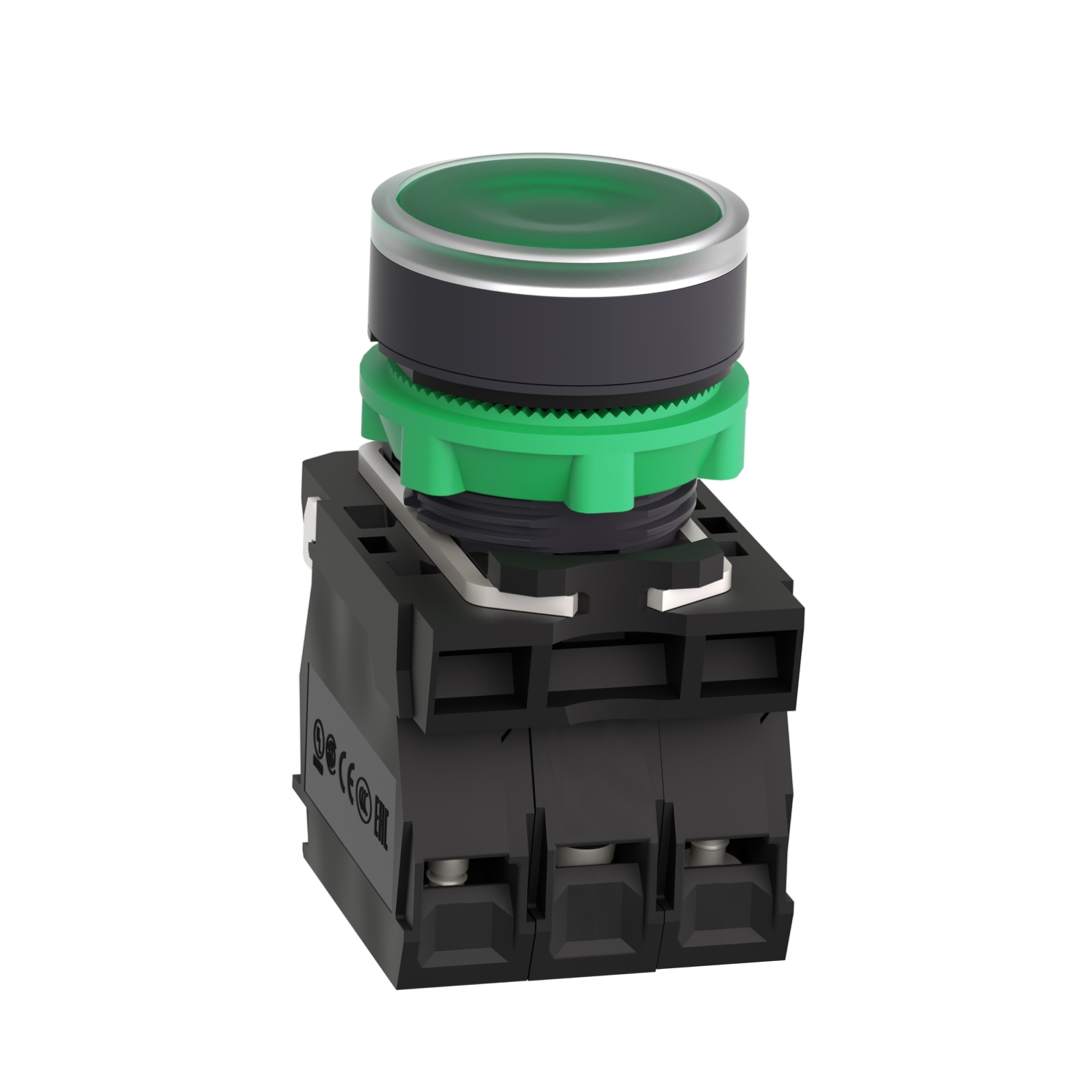

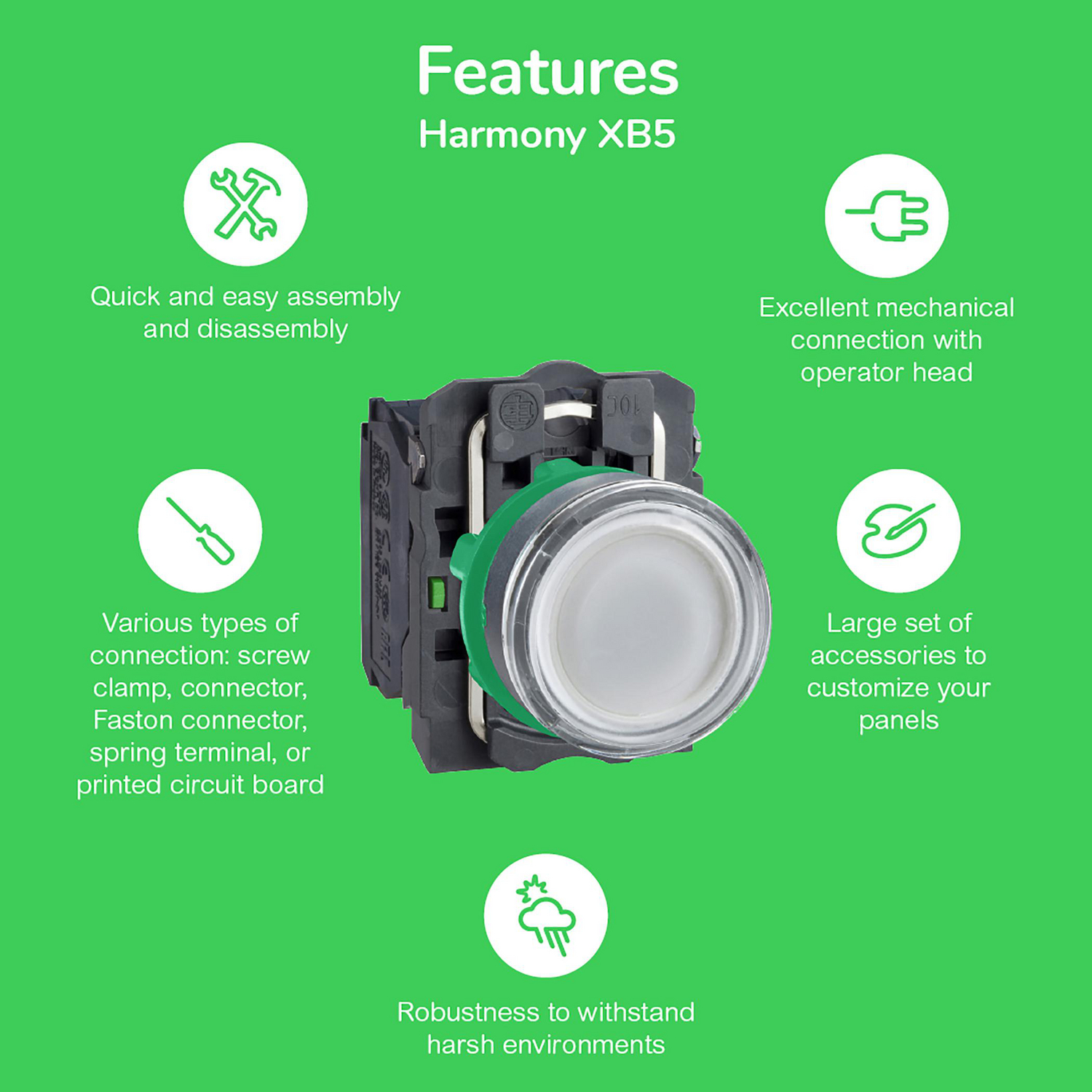

Gamme de produit	Harmony XB5

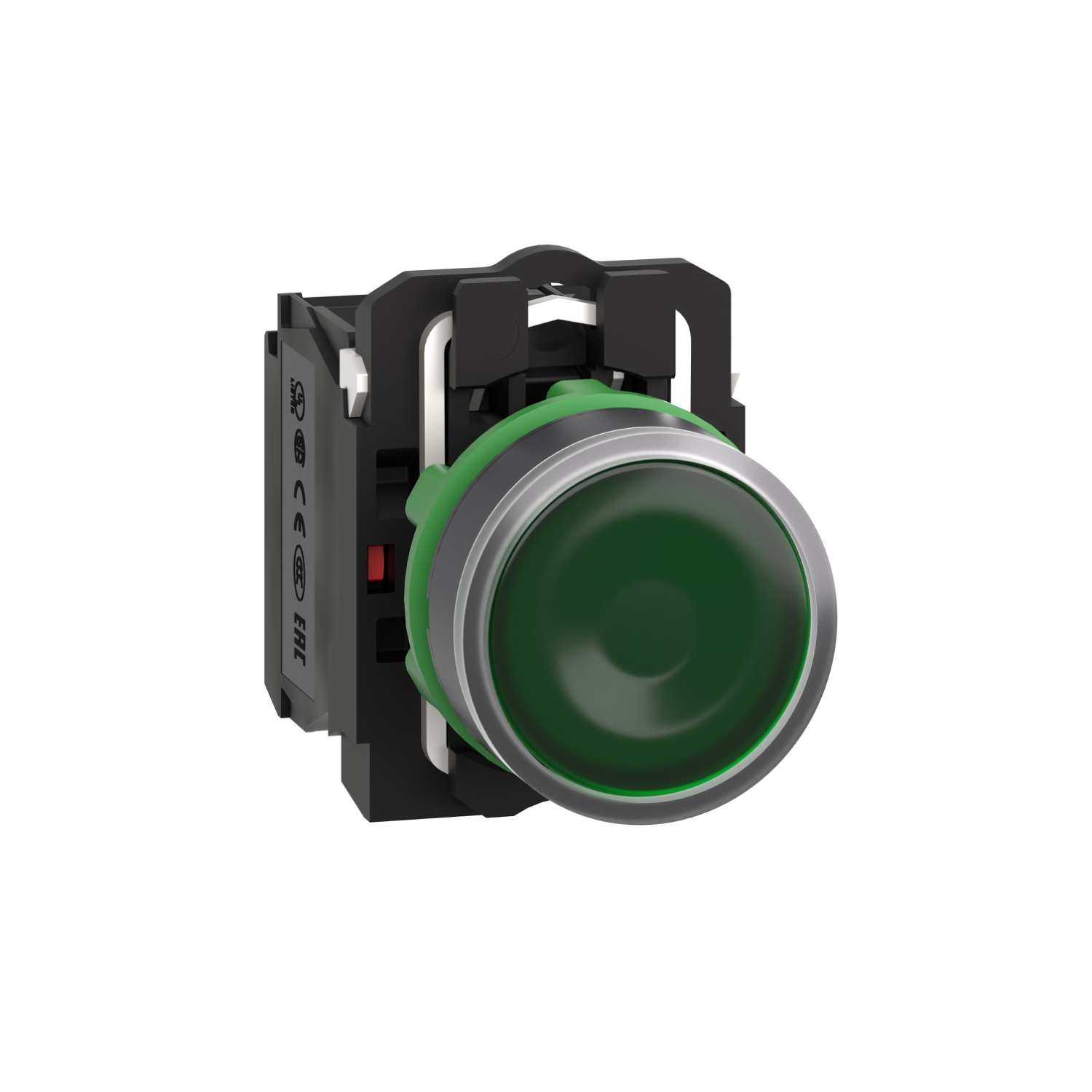

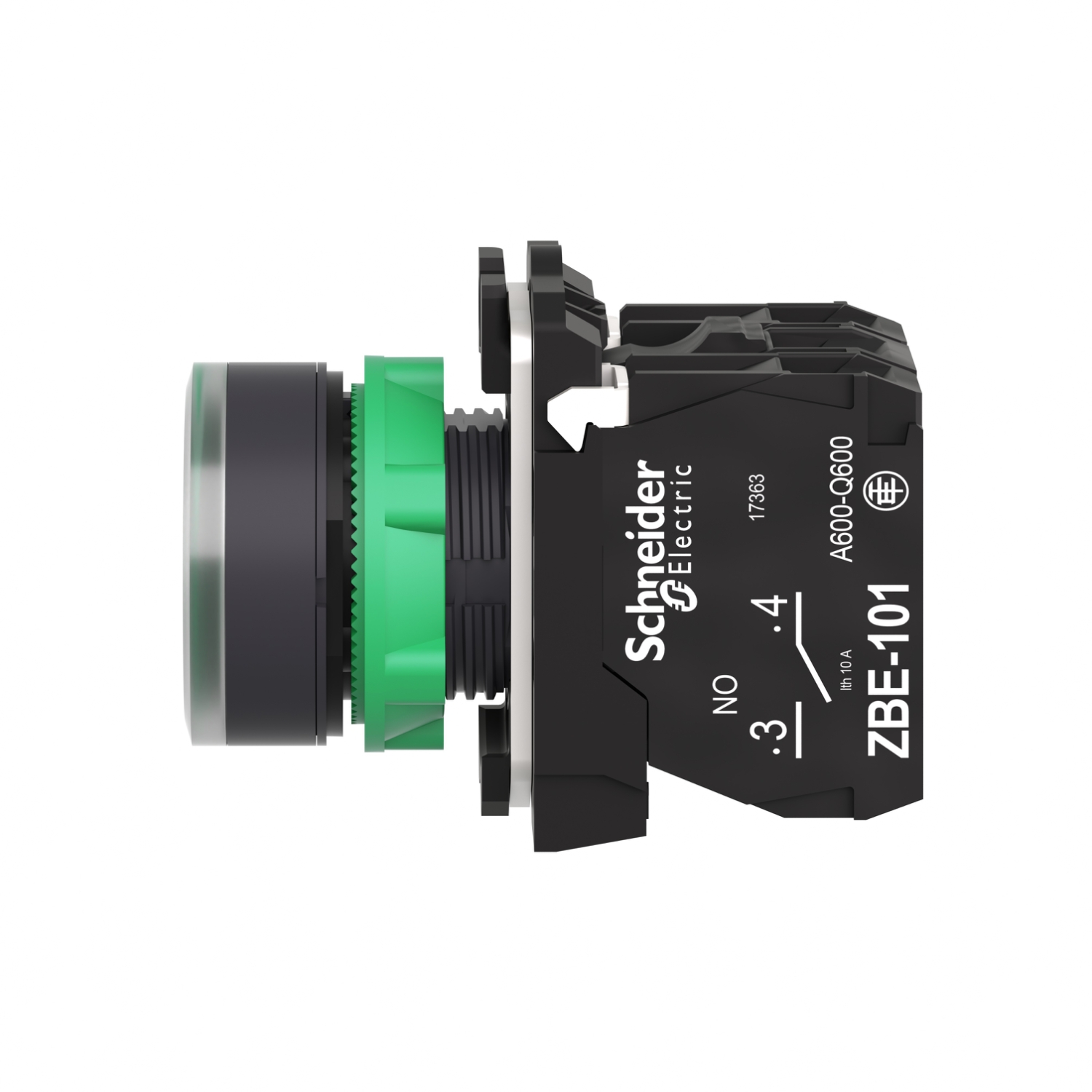

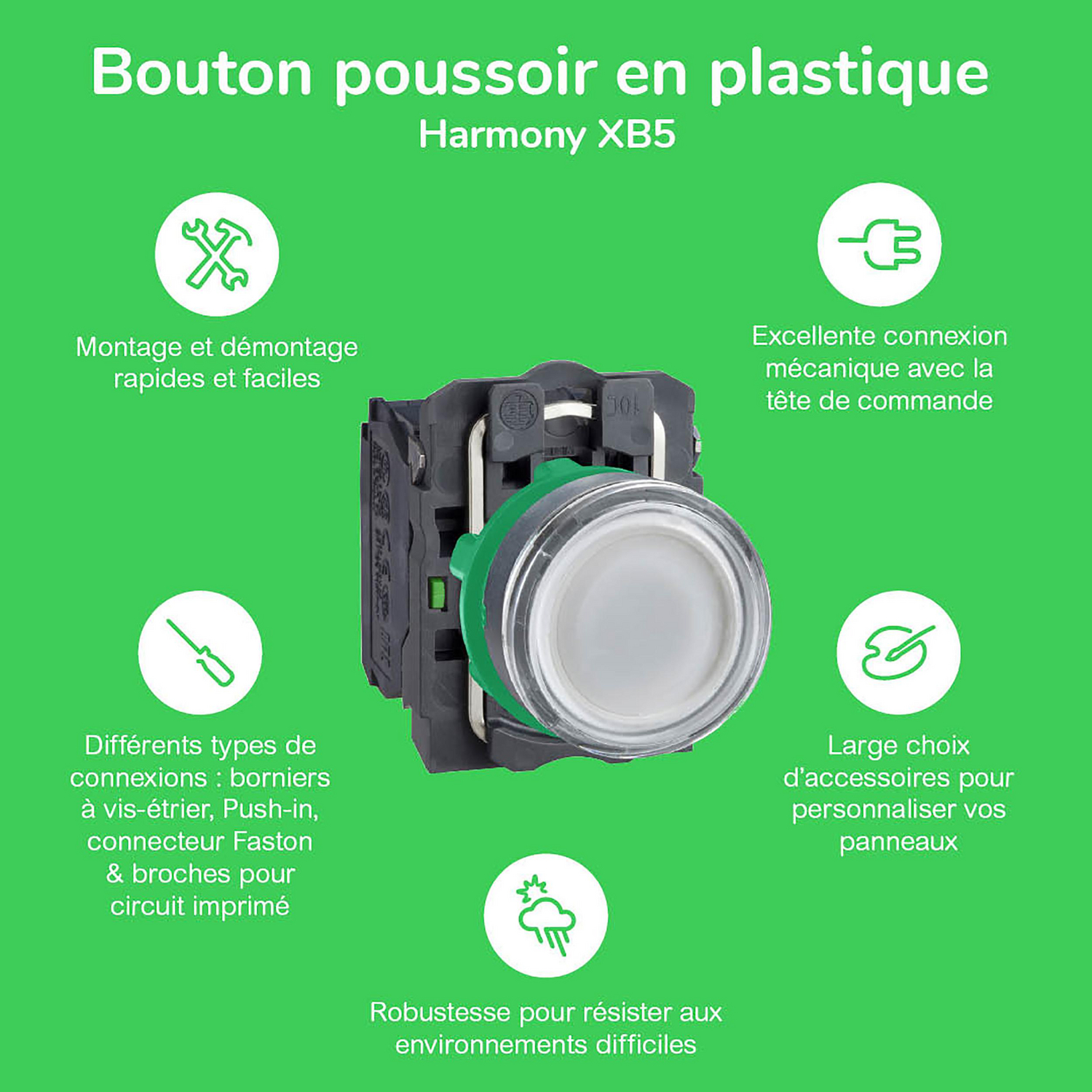

Type de produit ou équipement	Bouton-poussoir lumineux
Nom de l'appareil	XB5
Matériau de la collerette	Plastique gris foncé
Matière de l'embase de fixation	Plastique
Type de tête	Standard
Diamètre de fixation	22,5 mm
Vente par quantité indivisible	1
Forme de la tête de l'unité de signalisation	Rond
Type de commande	rappel à ressort
Profil de fonctionnement	Vert affleurant, sans marquage
Informations complémentaires pour le fonctionnement	Avec lentille lisse
Type et composition des contacts	1 NO + 1 NF
Fonctionnement des contacts	Coupure lente
Mode de raccordement	Borniers à vis-étrier,<= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1Borniers à vis-étrier, 1 x 0,22...2 x 2,5 mm² sans embout se conformer à CEI 60947-1

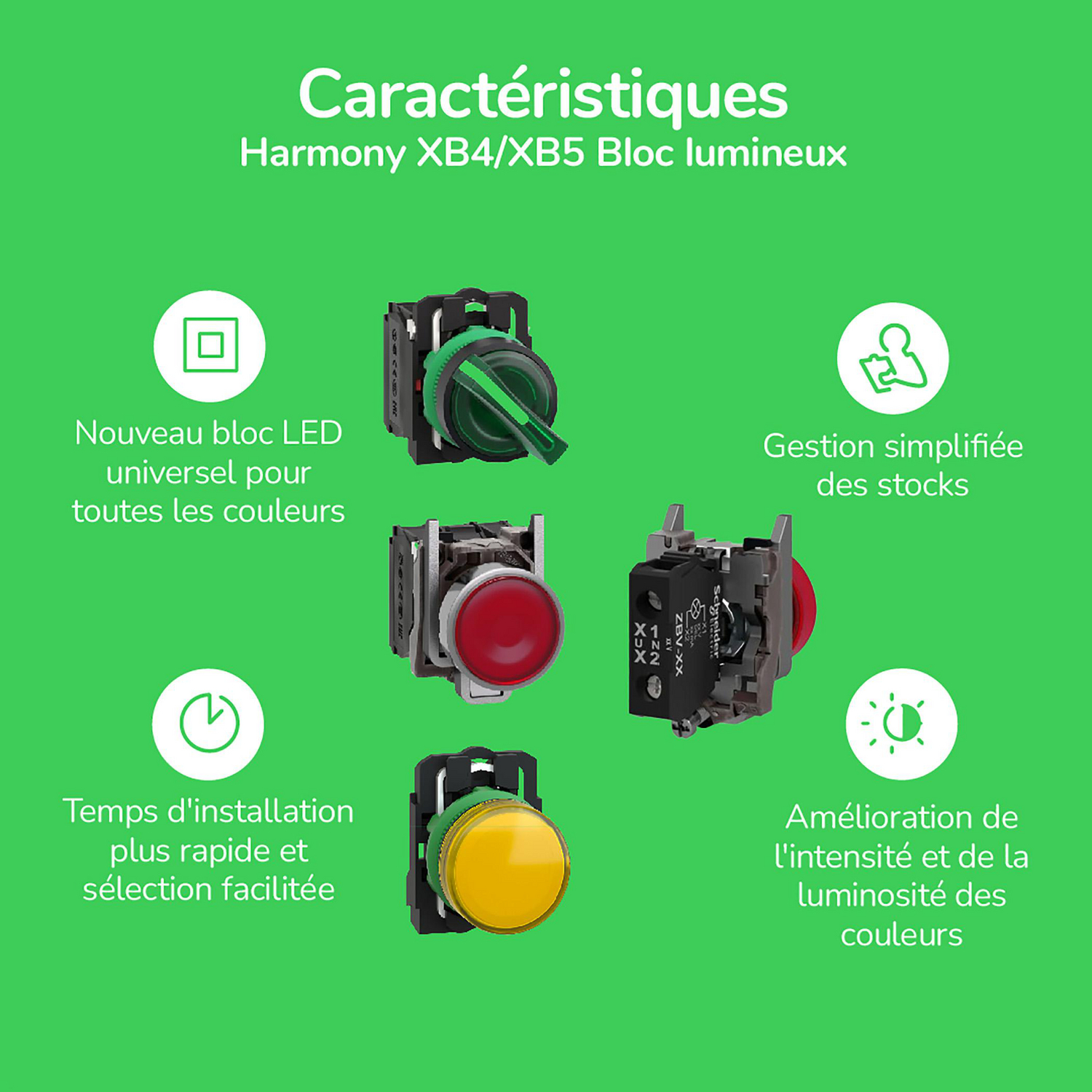

Source lumineuse	LED universelle
Culot de lampe	DEL intégrée
[Us] tension d'alimentation	24 V CA/CC 50/60 Hz
Couleur de la capsule/cabochon	Vert

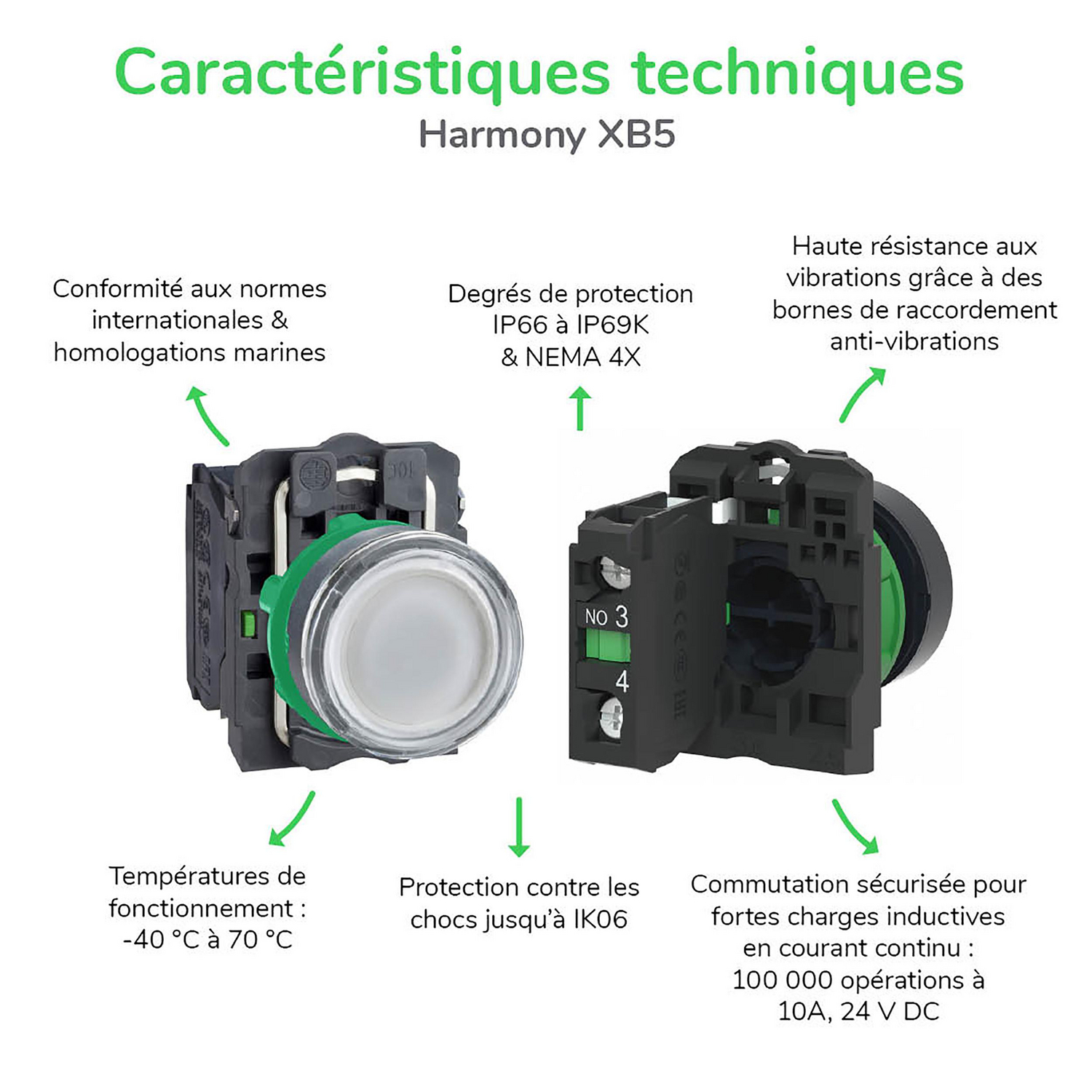

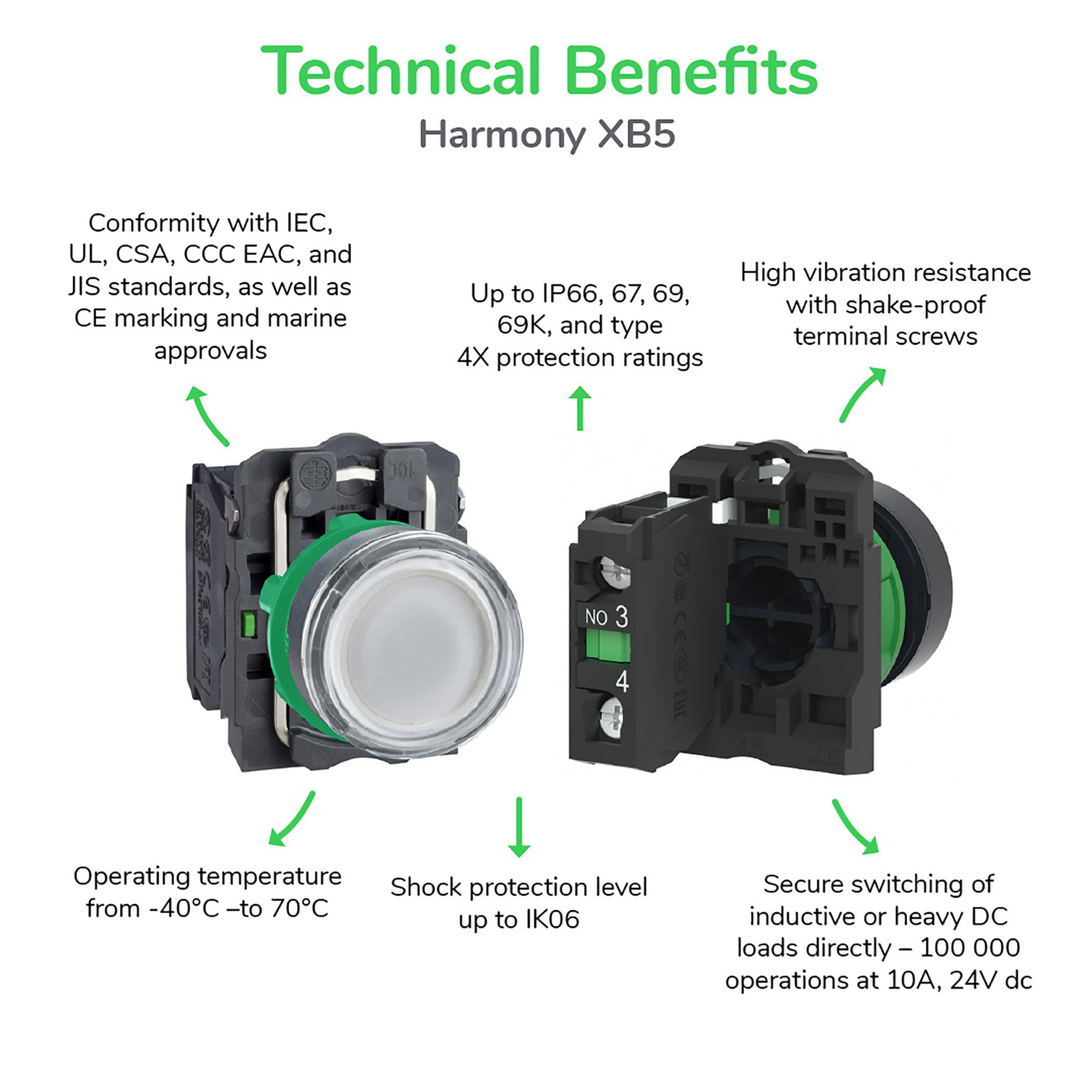

Complémentaires

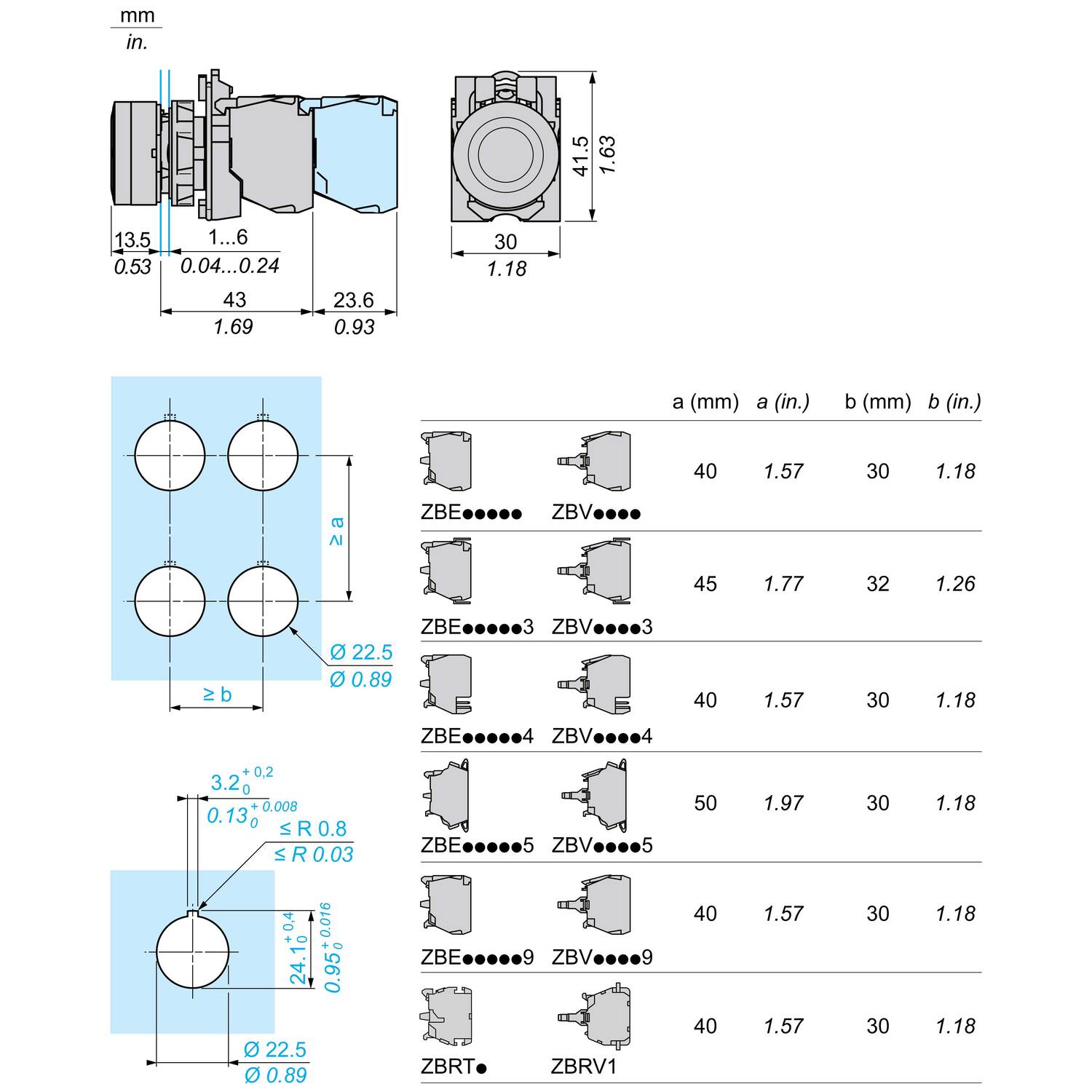

Hauteur	42 mm
Largeur	30 mm
Profondeur	57 mm

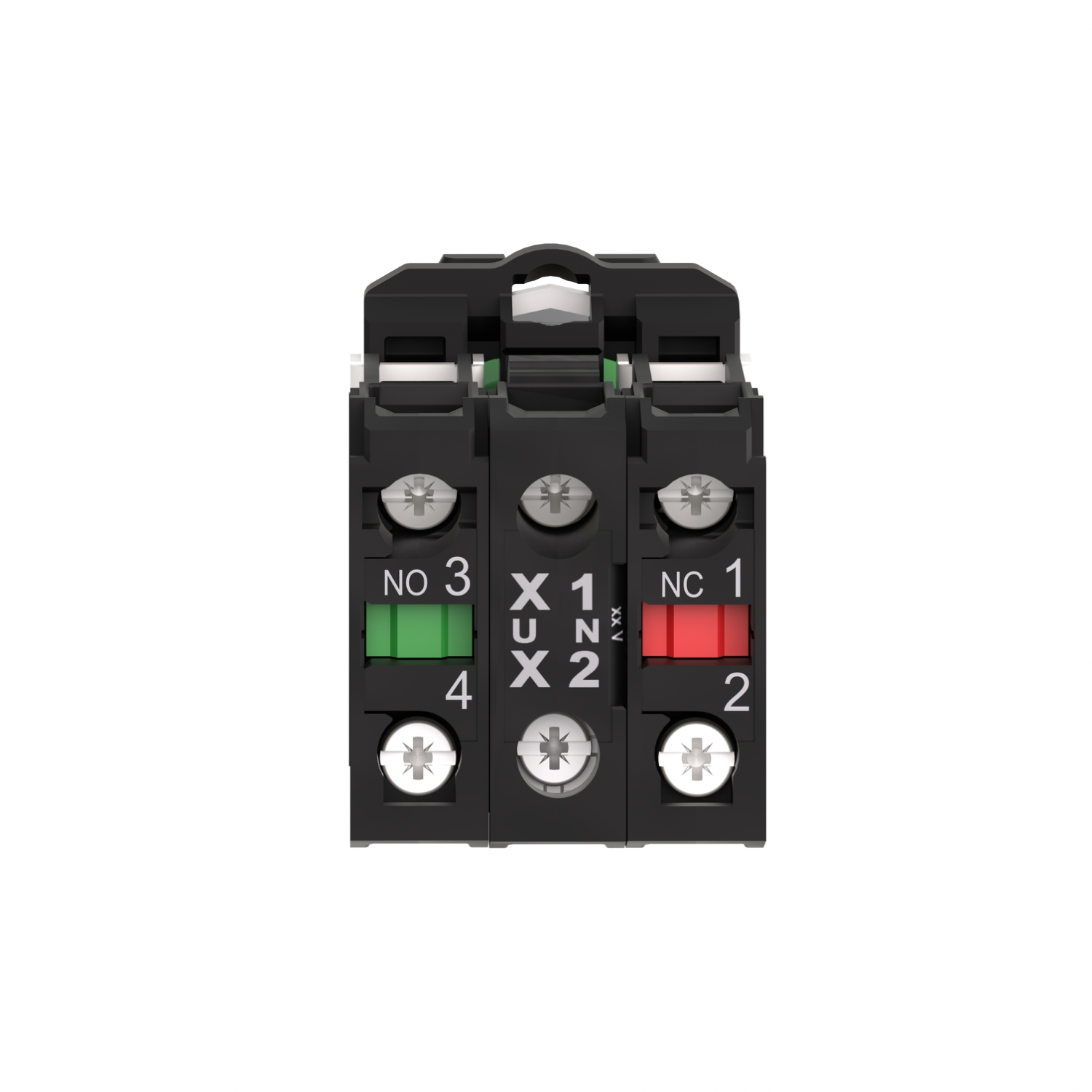

Description des bornes ISO n°1	(21-22)NF(13-14)NO
Poids Net	0,056 kg
Tenue au nettoyage haute pression	7000000 Pa à 55 °C, distance : 0,1 m
Utilisation des contacts	Contacts standards
Ouverture positive	Avec se conformer à CEI 60947-5-1 annexe K
Course d'actionnement	1,5 mm (état électrique modifié NF)2,6 mm (état électrique modifié NO)4,3 mm (course totale)
Force d'actionnement	3,5 N état électrique modifié NF3,8 N
Durée de vie mécanique	10000000 cycle
Couple de serrage	0,8…1,2 N.m se conformer à CEI 60947-1
Forme de la tête de vis	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis
Matière des contacts	Alliage d’argent (Ag/Ni)
Protection contre les courts-circuits	10 A cartouche fusible type gG se conformer à CEI 60947-5-1
[Ith] courant thermique conventionnel	10 A se conformer à CEI 60947-5-1
[Ui] tension assignée d'isolement	600 V (degré de pollution 3) se conformer à CEI 60947-1
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947-1
[Ie] courant assigné d'emploi	3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-16 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1
Durée de vie électrique	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
Fiabilité électrique	Λ< 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à CEI 60947-5-4Λ< 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à CEI 60947-5-4
Type de signalisation	Permanent
Limites de la tension d'alimentation	19,2…30 V CC21,6…26,4 V CA
Consommation électrique	18 mA
Durée de vie	100000 H à tension nominale et 25°C
Tenue aux ondes de choc	1 kV se conformer à CEI 61000-4-5
Présentation du produit	Produit complet

Environnement

Traitement de protection

Température ambiante pour le stockage

-40…70 °C

Température de l'air ambiant en fonctionnement

-40…70 °C

Catégorie de surtension

Classe II conforming to CEI 60536

Degré de protection IP

IP66 se conformer à CEI 60529IP69IP69KIP67

Degré de protection NEMA

NEMA 13NEMA 4X

Tenue aux chocs IK

IK05 se conformer à CEI 50102

Normes

CEI 60947-5-1CSA C22.2 No 14UL 508CEI 60947-1JIS C8201-5-1CEI 60947-5-4JIS C8201-1

Certifications du produit

CSALROS (Lloyds register of shipping)BVUL listedDNV

Tenue aux vibrations

5 gn (f= 2…500 Hz) conforming to CEI 60068-2-6

Tenue aux chocs mécaniques

30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27

Tenue aux transitoires rapides

2 kV se conformer à CEI 61000-4-4

Tenue aux champs électromagnétiques rayonnés

10 V/m se conformer à CEI 61000-4-3

Tenue aux décharges électrostatiques

6 kV avec contact (sur partie métallique) se conformer à CEI 61000-4-28 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-4-2

Emission électromagnétique

Class

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	15
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Oui
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets.	425812e5-011f-4fb4-ad1b-fc9cf9865300
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
Use Longer
Prolongation de vie
Index de réparation du produitInspiré de l'indice de réparation français et de la norme EN 45 554. Seul le personnel qualifié est habilité à installer, remplacer ou entretenir cet équipement.	A
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Oui
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
