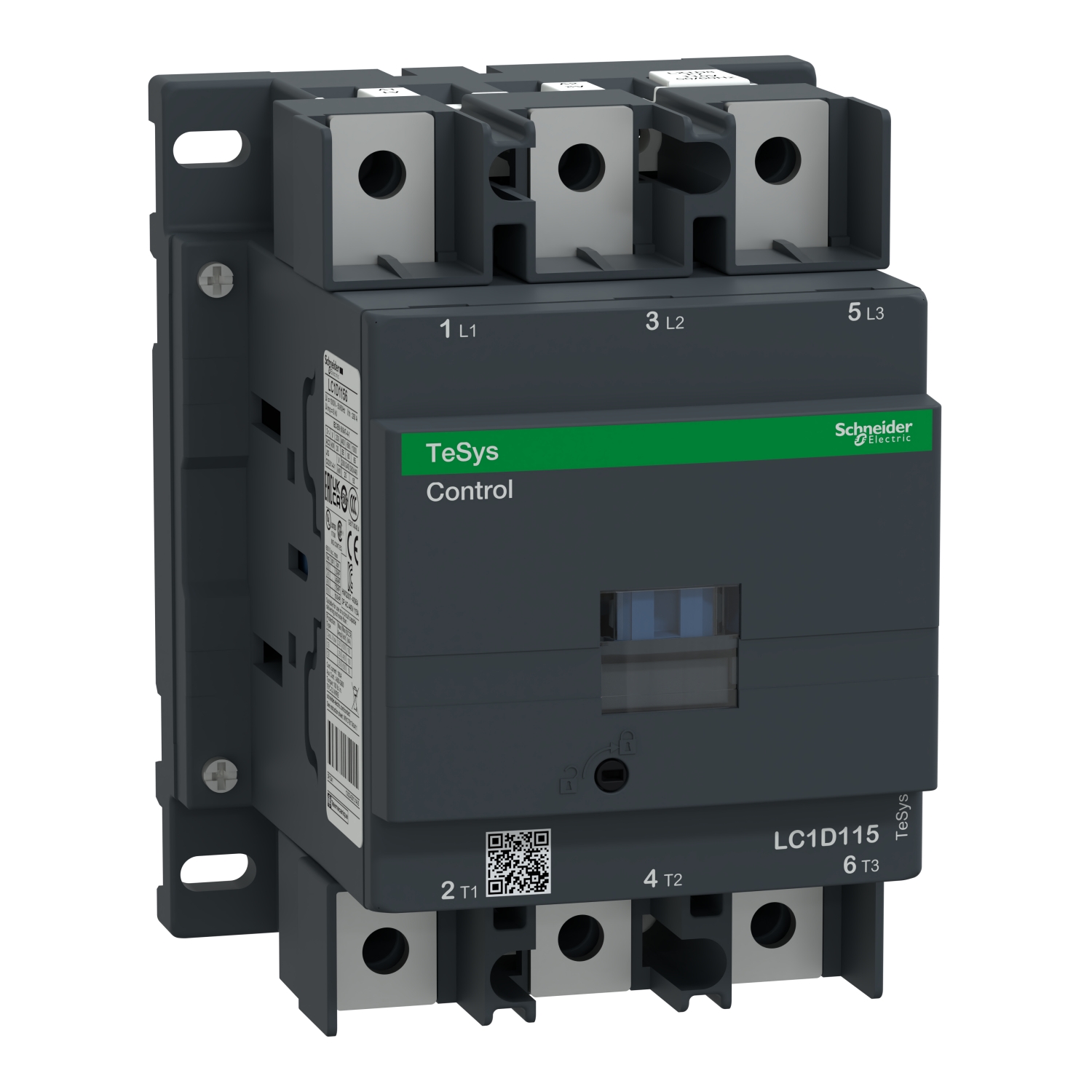

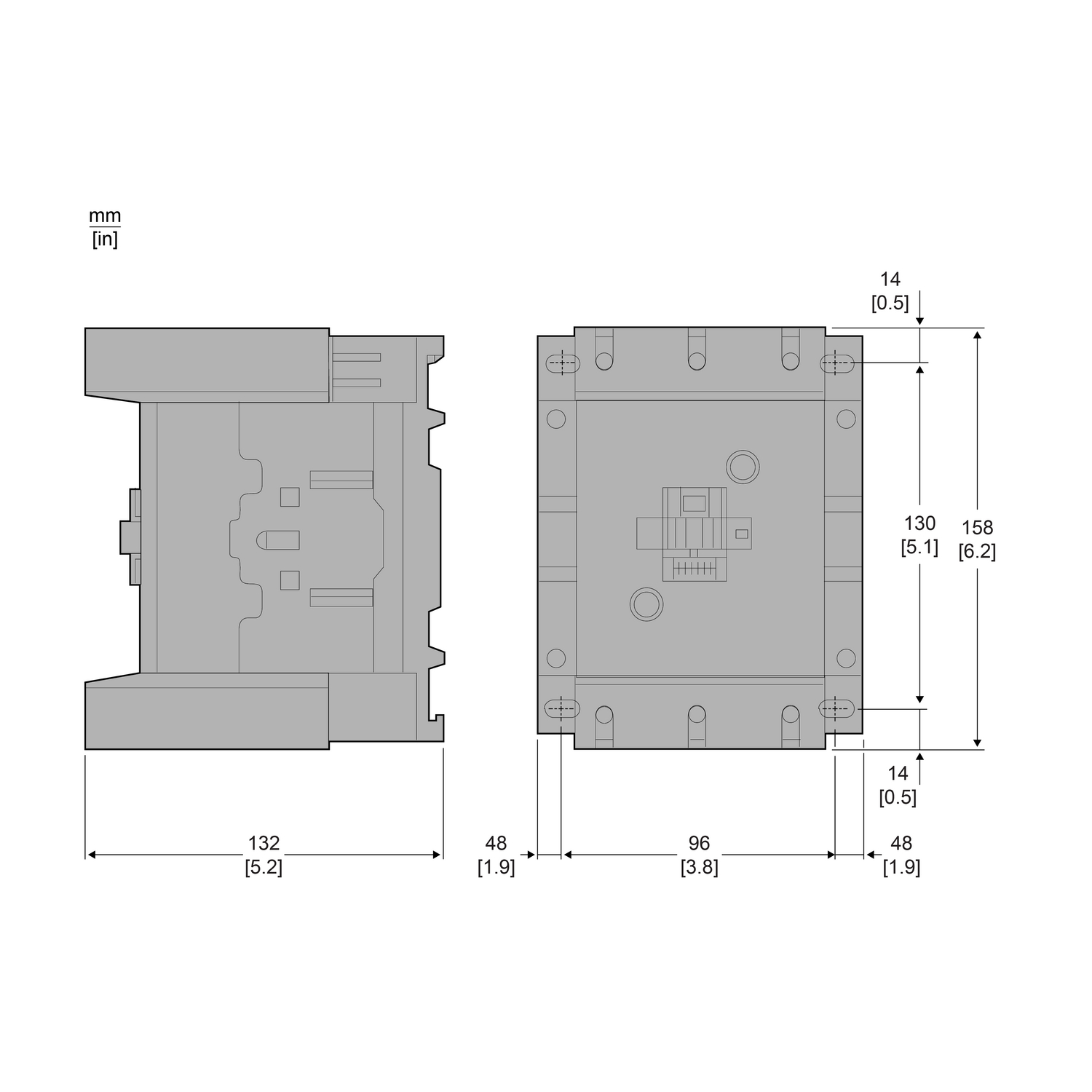

Principales

Gamme	TeSys
Gamme de produit	TeSys Deca
Type de produit ou équipement	Contacteur
Nom de l'appareil	LC1D
Application du contacteur	Charge résistiveCommande moteur
Catégorie d'emploi	AC-4AC-1AC-3AC-3e
Description des pôles	3P
[Ue] tension assignée d'emploi	Circuit de puissance:<= 1000 V CA 25...400 HzCircuit de puissance:<= 300 V CC
[Ie] courant assigné d'emploi	200 A (at<60 °C) at<= 440 V CA AC-1 for circuit de puissance115 A (at<60 °C) at<= 440 V CA AC-3 for circuit de puissance115 A (at<60 °C) at<= 440 V CA AC-3e for circuit de puissance
[Uc] Tension de contrôle de commande	220 V CA 50 Hz

Complémentaires

Puissance moteur kW	30 kW at 220...230 V CA 50/60 Hz (AC-3)55 kW at 380...400 V CA 50/60 Hz (AC-3)59 kW at 415...440 V CA 50/60 Hz (AC-3)75 kW at 500 V CA 50/60 Hz (AC-3)80 kW at 660...690 V CA 50/60 Hz (AC-3)65 kW at 1000 V CA 50/60 Hz (AC-3)18,5 kW at 400 V CA 50/60 Hz (AC-4)30 kW at 220...230 V CA 50/60 Hz (AC-3e)55 kW at 380...400 V CA 50/60 Hz (AC-3e)59 kW at 415...440 V CA 50/60 Hz (AC-3e)75 kW at 500 V CA 50/60 Hz (AC-3e)80 kW at 660...690 V CA 50/60 Hz (AC-3e)65 kW at 1000 V CA 50/60 Hz (AC-3e)
Puissance moteur HP (UL / CSA)	30 hp at 200/208 V CA 50/60 Hz for 3 phases motors40 hp at 230/240 V CA 50/60 Hz for 3 phases motors75 hp at 460/480 V CA 50/60 Hz for 3 phases motors100 hp at 575/600 V CA 50/60 Hz for 3 phases motors
Code de compatibilité	LC1D
Composition des contacts pôle puissance	3 NO
Fréquence	Avec
[Ith] courant thermique conventionnel	200 A (at 60 °C) for circuit de puissance
Pouvoir nominal d'enclenchement Irms	1260 A at 440 V for circuit de puissance conforming to CEI 60947140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A CC for circuit de signalisation conforming to CEI 60947-5-1
Pouvoir assigné de coupure	1100 A at 440 V for circuit de puissance conforming to CEI 60947
[Icw] courant assigné de courte durée admissible	250 A 40 °C - 10 min for circuit de puissance550 A 40 °C - 1 min for circuit de puissance950 A 40 °C - 10 s for circuit de puissance1100 A 40 °C - 1 s for circuit de puissance100 A - 1 s for circuit de signalisation120 A - 500 ms for circuit de signalisation140 A - 100 ms for circuit de signalisation
Calibre du fusible à associer	250 A gG at<= 690 V coordination type 1 for circuit de puissance200 A gG at<= 690 V coordination type 2 for circuit de puissance10 A gG for circuit de signalisation
Impédance moyenne	0,6 mOhm - Ith 200 A 50 Hz for circuit de puissance
Puissance dissipée par pôle	24 W AC-17,9 W AC-37,9 W AC-3e
[Ui] tension assignée d'isolement	Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 1000 V se conformer à CEI 60947-4-1Circuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié
Catégorie de surtension	III
Degré de pollution	3
[Uimp] tension assignée de tenue aux chocs	8 kV se conformer à CEI 60947
Niveau de fiabilité de sécurité	B10d = 684932 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 10000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique	8 Mcycles
Durée de vie électrique	0,8 Mcycles 200 A AC-1 à Ue<= 440 V0,95 Mcycles 115 A AC-3 à Ue<= 440 V0,95 Mcycles 115 A AC-3e à Ue<= 440 V
Type de circuit de commande	CA à 50 Hz
Technologie bobine	Sans module d'antiparasitage intégré
Plage de tension du circuit de commande	0,3...0,6 Uc (-40…70 °C):perte de niveau CA 50 Hz0,85…1,1 Uc (-40…55 °C):opérationnel CA 50 Hz1...1,1 Uc (55…70 °C):opérationnel CA 50 Hz
Puissance d'appel en VA	300 VA 50 Hz cos phi 0,8 (at 20 °C)
Consommation moyenne au maintien en VA	22 VA 50 Hz cos phi 0,3 (at 20 °C)
Dissipation thermique	3…8 W at 50 Hz
Temps de fonctionnement	6...20 ms ouverture20…50 ms fermeture
Vitesse de commande maximale	2400 cyc/h à 60 °C
Mode de raccordement	Circuit de commande: bornes à anneau - external diameter: 8 mmCircuit de puissance: bornes à anneau - external diameter: 25 mmCircuit de puissance: barres 1 - busbar cross section: 5 x 25 mm
Couple de serrage	Circuit de commande :1,2 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm M3,5Circuit de commande :1,2 N.m - sur bornes à anneau - avec tournevis cruciforme Philips n° 2 M3,5Circuit de puissance :12 N.m - sur bornes à anneau hexagonal tête de vis13 mm M8Circuit de puissance :12 N.m - sur barres hexagonal tête de vis13 mm M8Circuit de commande :1,2 N.m - sur bornes à anneau - avec tournevis pozidriv No 2 M3,5
Composition contact auxiliaire	1 NO + 1 NF
Type de contacts auxiliaires	type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1
Fréquence circuit signalisation	25...400 Hz
Tension de commutation minimale	17 V for circuit de signalisation
Courant commuté minimum	5 mA for circuit de signalisation
Résistance d'isolement	>10 MOhm for circuit de signalisation
Temps de non-chevauchement	1,5 ms sur désexcitation entre contact NF et NO1,5 ms sur excitation entre contact NF et NO
Support de montage	RailPlatine

Environnement

Normes

CSA C22.2 No 14EN 60947-4-1CEI 60947-4-1CEI 60335-1:Clause 30.2CEI 60335-2-40:Annexe JJUL 60335-2-40:Annexe JJUL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1

Certifications du produit

ULCSACCCUKCACEEACMarine

Degré de prote

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	109
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Non
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conforme aux dérogations
Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets.	A530c666-91dd-4119-8d61-f1c22a361ecb
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce.	Oui
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Non
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
