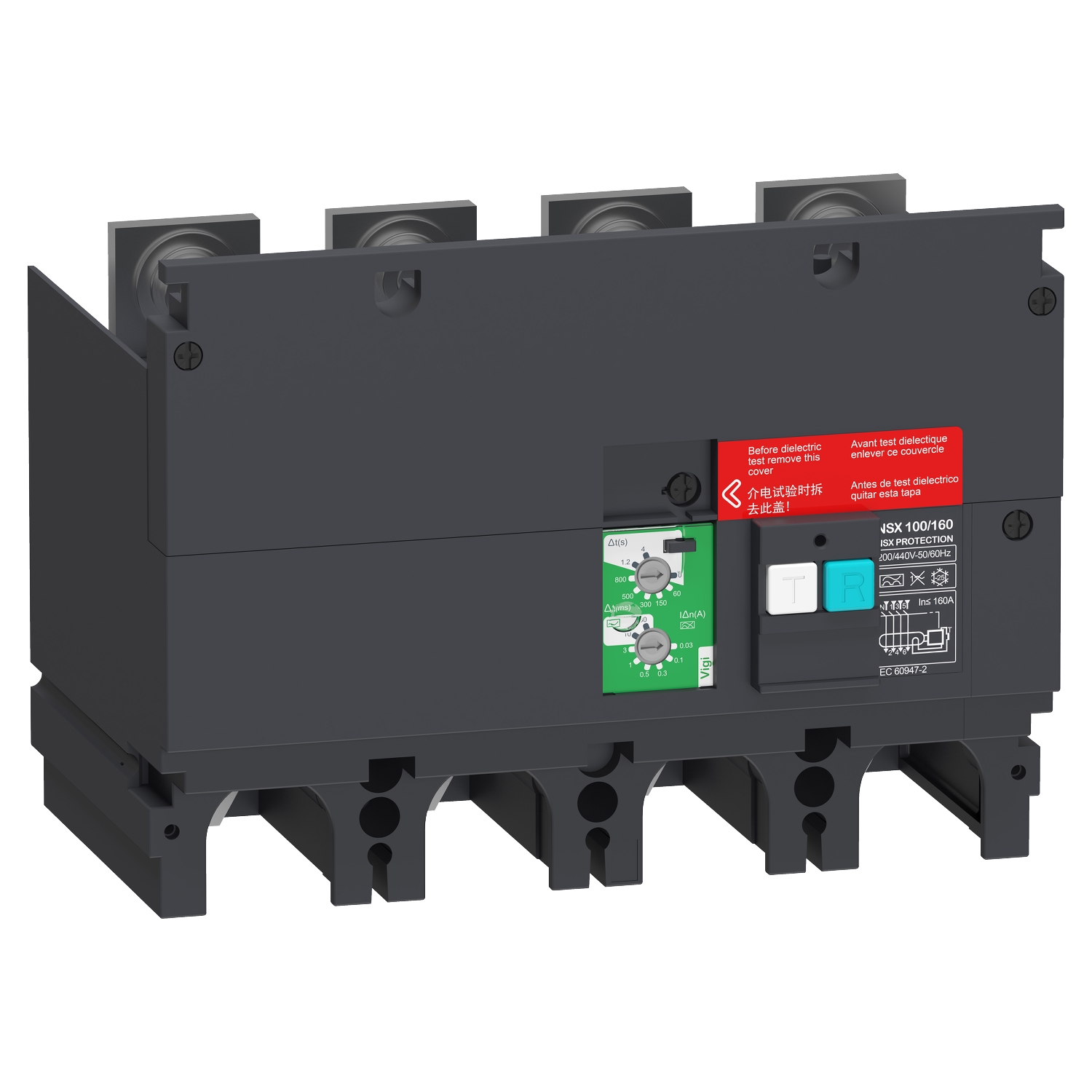

ComPacT VigiPacT NSX – bloc vigi – 4P – seuil 0,03 à 30A – 200/440Vca pr NSX160
Réf. : LV429489
3228,48 DHS
Description
Il est installé directement sur les bornes de l’appareil et actionne directement le déclencheur en cas de défaut de fuite à la terre. », »Il est utilisé pour les disjoncteurs à 4 pôles. », »Il est conforme à la norme CEI 60947-2, annexe B. », »La tension nominale de fonctionnement est comprise entre 200 et 440 V CA 50/60 Hz. », »La sensibilité de fuite à la terre est réglable de 30 mA à 30 A. », »Ce module complémentaire Vigi est auto-alimenté en interne par la tension du réseau de distribution, même s’il n’est alimenté que par 2 phases.
Caractéristiques
Principales
| Gamme de produit | ComPacT NSX100...250ComPacT NSX100...250 |
|---|---|
| Nom de l'appareil | VigiPacT |
| Type de produit ou équipement | Bloc vigi |
| Application de l'appareil | Câblage |
| Compatibilité de gamme | ComPacT ComPacT NSX100 disjoncteurComPacT ComPacT NSX160 disjoncteurComPacT ComPacT NSX100 disjoncteurComPacT ComPacT NSX160 disjoncteur |
| Description des pôles | 4P |
| [In] courant nominal | 100 A160 A |
| Classe de protection différentielle | Classe AClasse AC |
| Type de réglage de sensibilité différentielle | Réglable |
| Sensibilité du différentiel | 0,03 A pour classe A0,1 A pour classe A0,3 A pour classe A0,5 A pour classe A1 A pour classe A3 A pour classe A10 A pour classe AC30 A pour classe AC |
| Type de réglage de la temporisation protection différentielle | Réglable |
| [Δt] réglage de temporisation protection différentielle | 0 ms60 ms150 ms300 ms500 ms800 ms1,2 s4 s |
Complémentaires
| Type de réseau | CA |
|---|---|
| Fréquence du réseau | 50/60 Hz |
| [Ue] tension assignée d'emploi | 200...440 V CA 50/60 Hz conforme à CEI 60947-2 |
| Protection différentielle | Avec |
| Temps de coupure maximal | 800 ms |
| Catégorie de surtension | IV |
Environnement
| Classe de protection contre les chocs électriques | Classe II |
|---|---|
| Normes | CEI 60947-2 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 13,400 cm |
| Largeur de l'emballage 1 | 14,500 cm |
| Longueur de l'emballage 1 | 17,200 cm |
| Poids de l'emballage (Kg) | 1,299 kg |
| Type d'emballage 2 | S04 |
| Nb produits dans l'emballage 2 | 12 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 40,000 cm |
| Longueur de l'emballage 2 | 60,000 cm |
| Poids de l'emballage 2 | 16,289 kg |
| Type d'emballage 3 | P12 |
| Nb produits dans l'emballage 3 | 48 |
| Hauteur de l'emballage 3 | 42,000 cm |
| Largeur de l'emballage 3 | 80,000 cm |
| Longueur de l'emballage 3 | 120,000 cm |
| Poids de l'emballage 3 | 76,357 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 30 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | Ef27149b-fb4f-412f-9539-28ab12115a54 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Product contains halogen above thresholds |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
