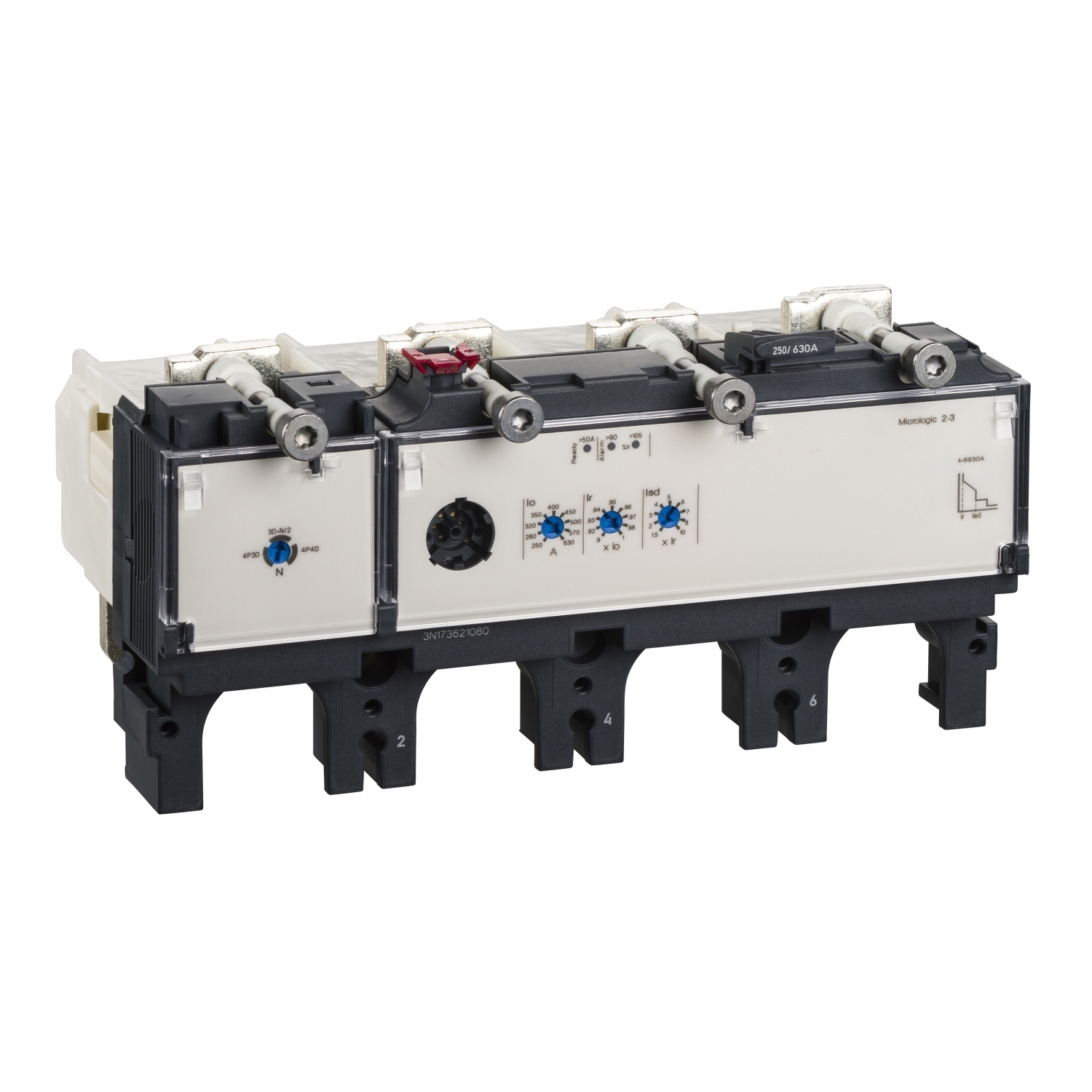

Compact NSX630 – déclencheur micrologic 2.3 – 630A – 4P4d
Réf. : LV432084
0,00 DHS
Caractéristiques
Principales
| Gamme | ComPacT |
|---|---|
| Gamme de produit | ComPacT NSX400...630 |
| Type de produit ou équipement | Déclencheur |
| Nom du déclencheur | MicroLogic 2.3 |
| Technologie du déclencheur | Électronique |
| Compatibilité de gamme | ComPacT NSX630 |
| Application de l'appareil | Distribution |
| Nombre de pôles | 4P |
| Description des pôles protégés | 3t + N/23t4t |
| Position neutre | Gauche |
| Fonctions de protection du déclencheur | LSoI |
| Type de protection | L : for protection courant surchargeSo : for protection contre les courts-circuits de courte durée avec retard fixeI : for protection instantanée contre court-circuit |
| Courant nominal de déclenchement | 630 A à 40 °C |
| [Ue] tension assignée d'emploi | 690 V CA 50/60 Hz |
| Type de réseau | CA |
| Fréquence du réseau | 50/60 Hz |
Complémentaires
| Long-time pick-up adjustment type Ir (thermal protection) | Réglable 9 positions |
|---|---|
| [Ir] long-time protection pick-up adjustment range | 250...630 A |
| Long-time protection delay adjustment type tr | Fixe |
| [tr] long-time protection delay adjustment range | 11 s à 7,2 x Ir16 s à 7,2 x Ir400 s à 1,5 x Ir |
| Mémoire thermique | 20 minutes avant et après le déclenchement |
| Short-time protection pick-up adjustment type Isd | Réglable 9 positions |
| [Isd] Short-time protection pick-up adjustment range | 1,5…10 x Ir |
| Short-time protection delay adjustment type tsd | Fixe |
| [tsd] Short-time protection delay adjustment range | 0,02 s |
| Instantaneous protection pick-up adjustment type Ii | Fixe |
| [Ii] instantaneous protection pick-up adjustment range | 6900 A |
| Protection différentielle | Sans |
| Neutral protection settings | 0,5 x Ir (3t + N/2)1 x Ir (4t)Sans protection (3t) |
| Zone de verrouillage sélectif logique ZSI | Sans |
| Signalisation locale | DEL clignotante (vert) pour prêt à fonctionnerDEL 105 % Ir (rouge) pour surchargeDEL 90 % Ir (orange) pour surcharge |
Environnement
| Normes | EN/IEC 60947-2UL 508 |
|---|---|
| Certifications du produit | MarineCCCEAC |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Température ambiante pour le stockage | -50…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 13,500 cm |
| Largeur de l'emballage 1 | 17,600 cm |
| Longueur de l'emballage 1 | 21,500 cm |
| Poids de l'emballage (Kg) | 1,788 kg |
| Type d'emballage 2 | S04 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 40,000 cm |
| Longueur de l'emballage 2 | 60,000 cm |
| Poids de l'emballage 2 | 18,646 kg |
| Type d'emballage 3 | P06 |
| Nb produits dans l'emballage 3 | 40 |
| Hauteur de l'emballage 3 | 77,000 cm |
| Largeur de l'emballage 3 | 80,000 cm |
| Longueur de l'emballage 3 | 60,000 cm |
| Poids de l'emballage 3 | 83,404 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Use Better | |
|---|---|
| Matières et Substances | |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 2f58816f-3353-4612-b9dd-9acce4b9465f |
| Use Again | |
| Réemballer et réusiner | |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
