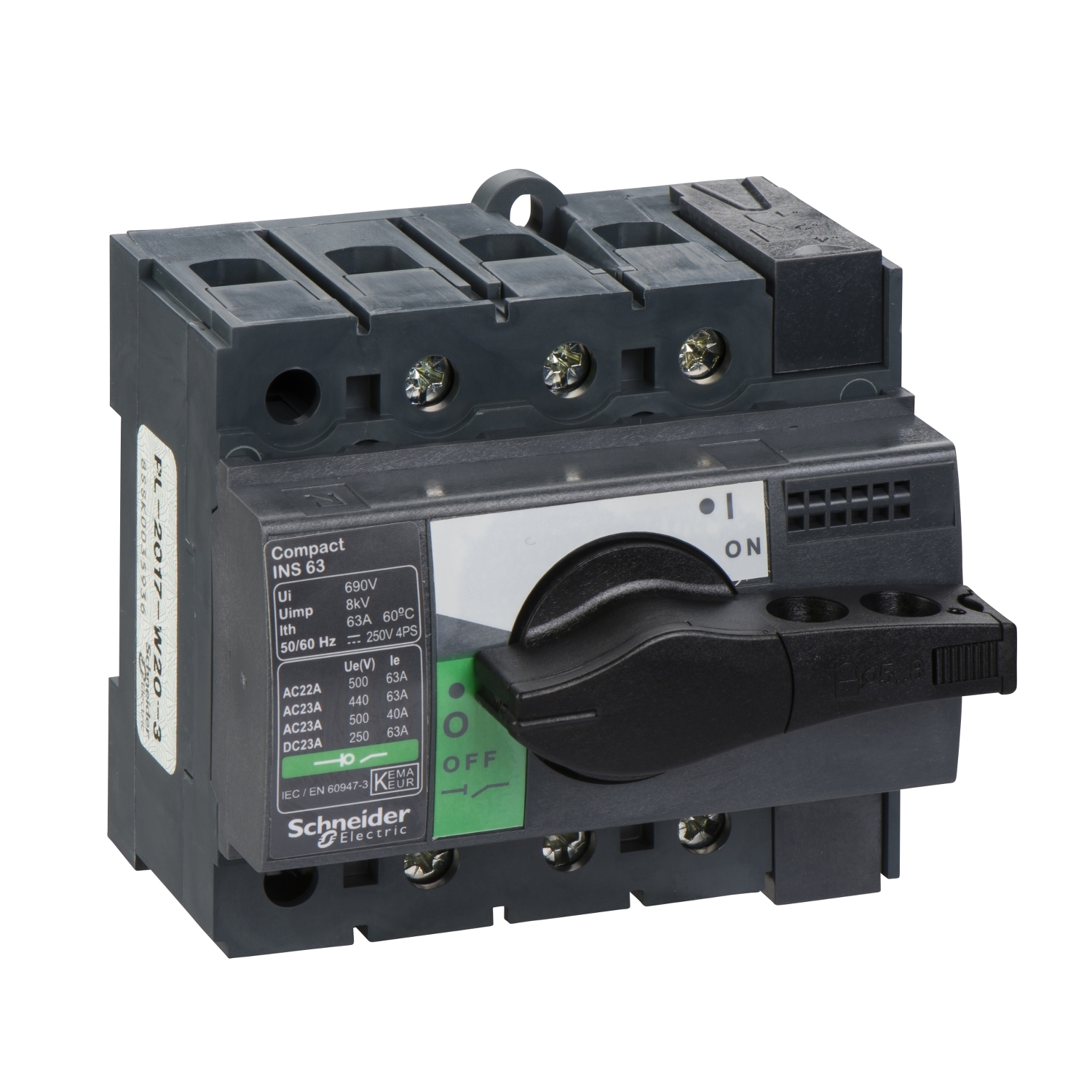

ComPacT INS – Interrupteur sectionneur – 3P – 63A – poignée noire
Réf. : 28902
442,15 DHS
Description
Cet interrupteur-sectionneur non automatique 3P dispose d’une commande rotative noire. », »Il convient pour l’isolement avec indication de contact positif, tel que défini par les normes IEC 60947-1 et IEC60947-3. », »Le courant de fonctionnement est de 63A à 415VCA dans les catégories AC22A et AC23A. », »La tension nominale est de 500VCA 50/60Hz ou 125VCC. », »La commande rotative noire est conçue pour un fonctionnement facile et des performances élevées en cas d’interruption des courants. », »Compact INS63 dispose d’un niveau d’isolation de classe II en face avant selon la norme CEI 60664.
Caractéristiques
Principales
| Gamme | ComPacT |
|---|---|
| Nom du produit | ComPacT INS |
| Type de produit ou équipement | Interrupteur-sectionneur |
| Description des pôles | 3P |
| Type de réseau | CCCA |
| Fréquence du réseau | 50/60 Hz |
| [Ie] courant assigné d'emploi | AC-22A : 63 A CA 50/60 Hz 220/240 VAC-22A : 63 A CA 50/60 Hz 380/415 VAC-22A : 63 A CA 50/60 Hz 440/480 VAC-22A : 63 A CA 50/60 Hz 500 VAC-23A : 40 A CA 50/60 Hz 500 VAC-23A : 63 A CA 50/60 Hz 220/240 VAC-23A : 63 A CA 50/60 Hz 380/415 VAC-23A : 63 A CA 50/60 Hz 440/480 VDC-22A : 63 A CC 125 V 2 pôles en sérieDC-23A : 63 A CC 125 V 2 pôles en série |
| [Ui] tension assignée d'isolement | 690 V CA 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs | 8 kV |
| [Ith] courant thermique conventionnel | 63 A à 60 °C |
| [Icm] pouvoir assigné de fermeture en court-circuit | 15 kA sectionneur seulement 500 V CA à 50/60 Hz75 kA avec disjoncteur de protection en amont 500 V CA à 50/60 Hz |
| [Ue] tension assignée d'emploi | 125 V CC500 V CA 50/60 Hz |
| Aptitude au sectionnement | Oui |
| Coupure pleinement apparente | Oui |
| Coupure visible | Non |
| Degré de pollution | 3 |
Complémentaires
| Type de commande | Poignée rotative |
|---|---|
| Couleur de poignée | Noire |
| Mode d'installation | Fixe |
| Support de montage | PlatineRail DIN |
| Raccordement amont | Avant |
| Raccordement aval | Avant |
| Section de câble | 1,5…50 mm² |
| Puissance maximum | AC-23: 15 kW à 220/240 V CA 50/60 HzAC-23: 22 kW à 500/525 V CA 50/60 HzAC-23: 30 kW à 380/415 V CA 50/60 HzAC-23: 30 kW à 440 V CA 50/60 Hz |
| Service nominal | Ininterrompu |
| Classe de service intermittent | Classe 120 - 60 % |
| [Icw] courant assigné de courte durée admissible | 0,67 kA pendant 20 s se conformer à CEI 60947-31,73 kA pendant 3 s se conformer à CEI 60947-33 kA pendant 1 s se conformer à CEI 60947-30,55 kA pendant 30 s se conformer à CEI 60947-3 |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | AC-22A: 1500 cycle 220/240 V CA 50/60 HzAC-22A: 1500 cycle 380/415 V CA 50/60 HzAC-22A: 1500 cycle 440 V CA 50/60 HzAC-22A: 1500 cycle 500 V CA 50/60 HzAC-23A: 1500 cycle 220/240 V CA 50/60 HzAC-23A: 1500 cycle 380/415 V CA 50/60 HzAC-23A: 1500 cycle 440 V CA 50/60 HzAC-23A: 1500 cycle 500 V CA 50/60 HzDC-22A: 1500 cycle 250 V CC 2 pôles en sérieDC-23A: 1500 cycle 250 V CC 2 pôles en série |
| "Pas" de raccordement | 18 mm |

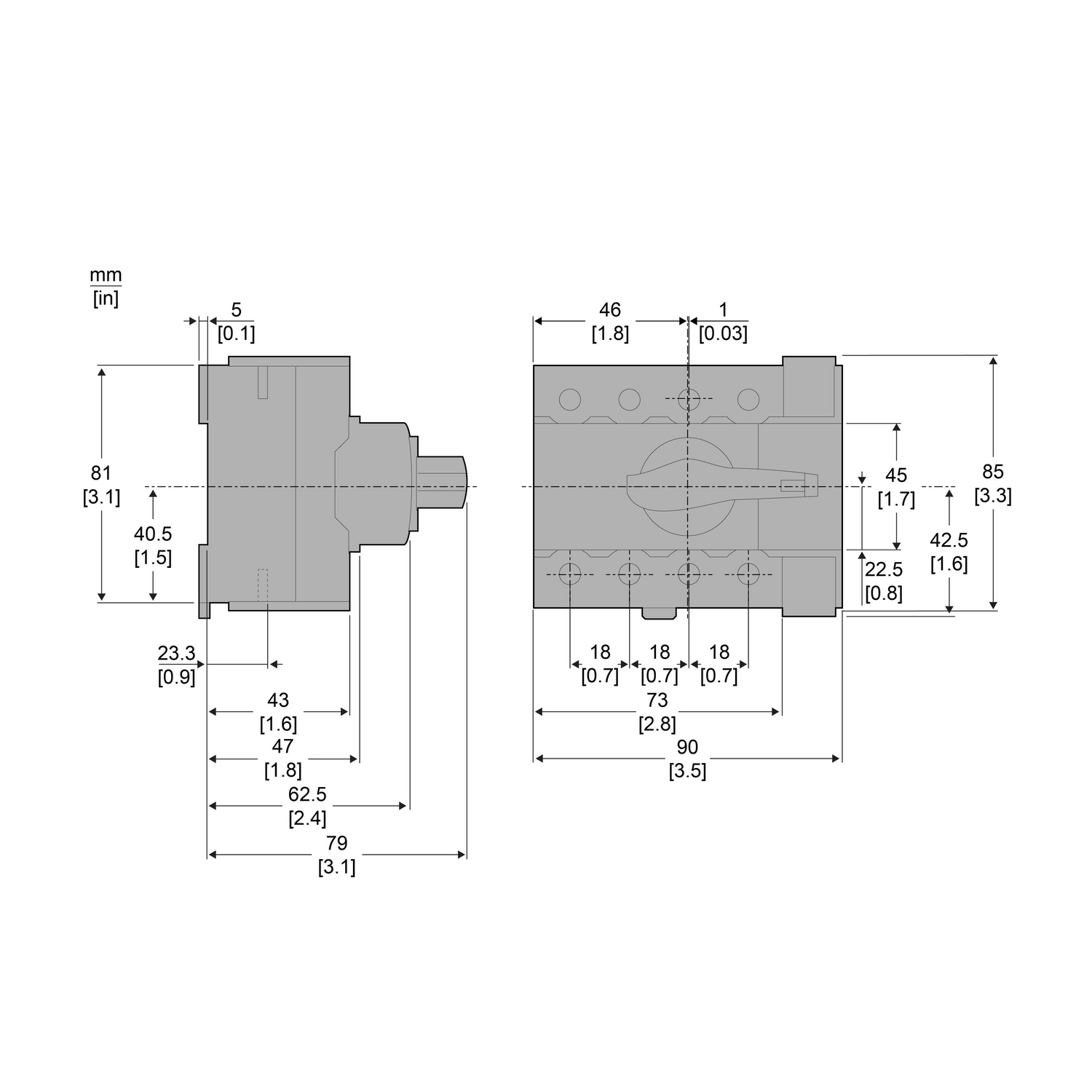

| Hauteur | 85 mm |
| Largeur | 90 mm |
| Profondeur | 62,5 mm |
| Poids Net | 0,5 kg |
Environnement
| Normes | CEI 60947-1CEI 60947-3 |
|---|---|
| Certifications du produit | CCCKEMA-KEUR |
| Degré de protection IP | IP40 se conformer à CEI 60529 |
| Tenue aux chocs IK | IK07 se conformer à EN 50102 |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Température ambiante pour le stockage | -50…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 9,400 cm |
| Largeur de l'emballage 1 | 10,200 cm |
| Longueur de l'emballage 1 | 10,200 cm |
| Poids de l'emballage (Kg) | 596,600 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 18 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 11,139 kg |
| Type d'emballage 3 | P12 |
| Nb produits dans l'emballage 3 | 144 |
| Hauteur de l'emballage 3 | 50,000 cm |
| Largeur de l'emballage 3 | 80,000 cm |
| Longueur de l'emballage 3 | 120,000 cm |
| Poids de l'emballage 3 | 99,910 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 46 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non, nous avons minimisé l'utilisation du plastique dans l'emballage conformément aux réglementations et aux normes de qualité et de sécurité |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
