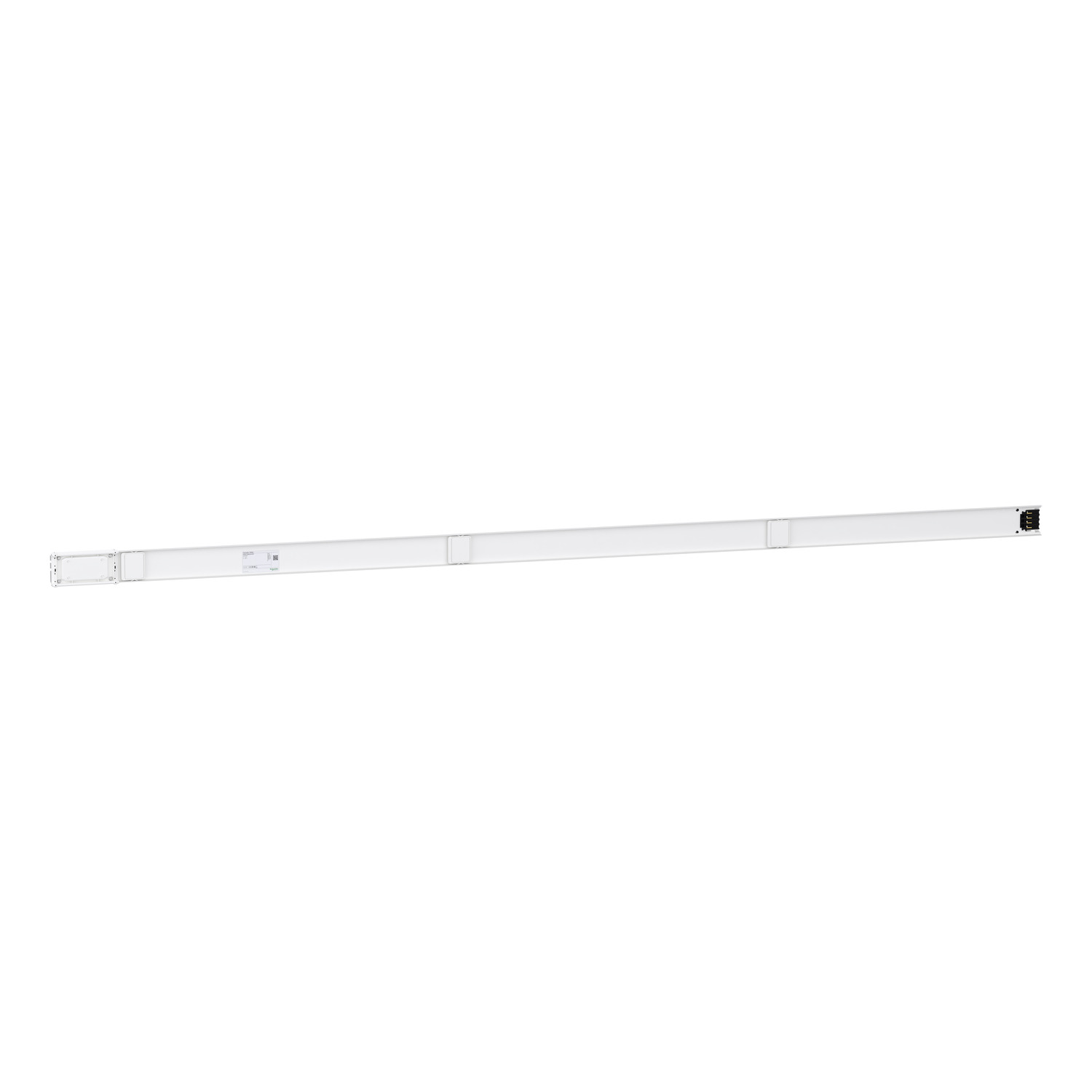

Canalis KNA – élément droit 100A – 3m blanc 3 fenêtres
Réf. : KNA100ED4303
1966,39 DHS
Description
L’élément droit KNA est un composant pour la distribution élec. Basse Tension petite puissance. Il permet de transporter l’énergie et de la distribuer via des fenêtres sur le lieu de la charge. Installation : suspendue / murale. », »L’élément droit KNA est livré dans un emballage en carton par lot indivisible de 4 éléments. », »Une fois les éléments de supportage posés, l’installation des lignes est extrêmement simple et rapide grâce aux étriers verrouillables d’une seule main. L’ensemble de la ligne peut-être verrouillé au niveau des éclisses à contact élastique. », »Ce produit est conforme à la norme NF EN 61439-1-6, 62262, 60529. », »Un ensemble de coffrets et connecteurs 16A à 63A équipés ou à équiper sont proposés. Monophasé ou tétrapolaire, avec prise de courant, protection fusibles, disjoncteur, parafoudre. », »Montage par vis avec position du pôle neutre en haut. », »Les polarités des goulottes de jeu de barres sont 3L + N + PE et 3L + PEN. », »Conçu avec 1 circuit permettant 3 sorties de dérivation. », »Il fournit un champ magnétique rayonné de 0,106 pT. », »Il offre un indice de protection IP55 conforme à la norme CEI 60529. », »IK08 est conforme à EN / IEC 62262. », »Il est conforme à la fois aux normes CEI 60439-2 et CEI 61439-6.
Caractéristiques
Principales
| Gamme de produit | Canalis |
|---|---|
| Nom du produit | KN |
| Type de produit ou équipement | Longueur droite |
| Application de l'appareil | Distribution de faible puissance |
| [Ie] courant assigné d'emploi | 100 A à 35 °C |
| Polarité gaine électrique du jeu de barre | 3L + PEN3L + N + PE |
| Nombre de sorties de dérivation | 3 |
| Longueur | 3 m |
Complémentaires
| [Ue] tension assignée d'emploi | 230...500 V |
|---|---|
| Fréquence du réseau | 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs | 6 kV |
| [Ui] tension assignée d'isolement | 500 V |
| [Icw] courant assigné de courte durée admissible | 1,4 kA |
| [Ipk] courant assigné de crête admissible | 14 kA |
| Raccordement électrique | Contact coulissant lubrifié |
| Champ magnétique rayonné | 0,106 µT |
| Limite de contrainte thermique | 1980 kA².s |
| THDI | 0…15 % 100 A15…33 % 80 A33…100 % 63 A |
| Chute de tension maximale | <0,191 V avec facteur de puissance = 1 à 50 Hz avec 1A pour 100 m de long<0,181 V avec facteur de puissance = 0,9 à 50 Hz avec 1A pour 100 m de long<0,165 V avec facteur de puissance = 0,8 à 50 Hz avec 1A pour 100 m de long<0,149 V avec facteur de puissance = 0,7 à 50 Hz avec 1A pour 100 m de long |
| Mode d'installation | Par vis |
| Position neutre | Haut |
| Nombre de circuits | 1 |
| Type de commande | Sans |
| Normes | CEI 61439-6 |
| Largeur | 92 mm |
| Profondeur | 27,5 mm |
| Couleur | Blanc (RAL 9001) |
| Poids Net | 7,3 kg |
Environnement
| Degré de protection IP | IP55 se conformer à CEI 60529 |
|---|---|
| Tenue aux chocs IK | IK08 se conformer à CEI 62262 |
| Température de l'air ambiant en fonctionnement | 0…35 °C (100 % de ln)35…40 °C (97 % de In)40…45 °C (94 % de In)45…50 °C (91 % de In)50…55 °C (87 % de In) |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 4,0 cm |
| Largeur de l'emballage 1 | 10,1 cm |
| Longueur de l'emballage 1 | 310,0 cm |
| Poids de l'emballage (Kg) | 5,0 kg |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 4 |
| Hauteur de l'emballage 2 | 9,7 cm |
| Largeur de l'emballage 2 | 15,5 cm |
| Longueur de l'emballage 2 | 314 cm |
| Poids de l'emballage 2 | 21 kg |
| Type d'emballage 3 | PAL |
| Nb produits dans l'emballage 3 | 48 |
| Hauteur de l'emballage 3 | 43,7 cm |
| Largeur de l'emballage 3 | 64 cm |
| Longueur de l'emballage 3 | 320 cm |
| Poids de l'emballage 3 | 272 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit sans halogènes |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Sans siliconeÉvaluation de la présence de silicium au-dessus de 0,1 % dans chaque pièce traitée dans les processus internes. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
