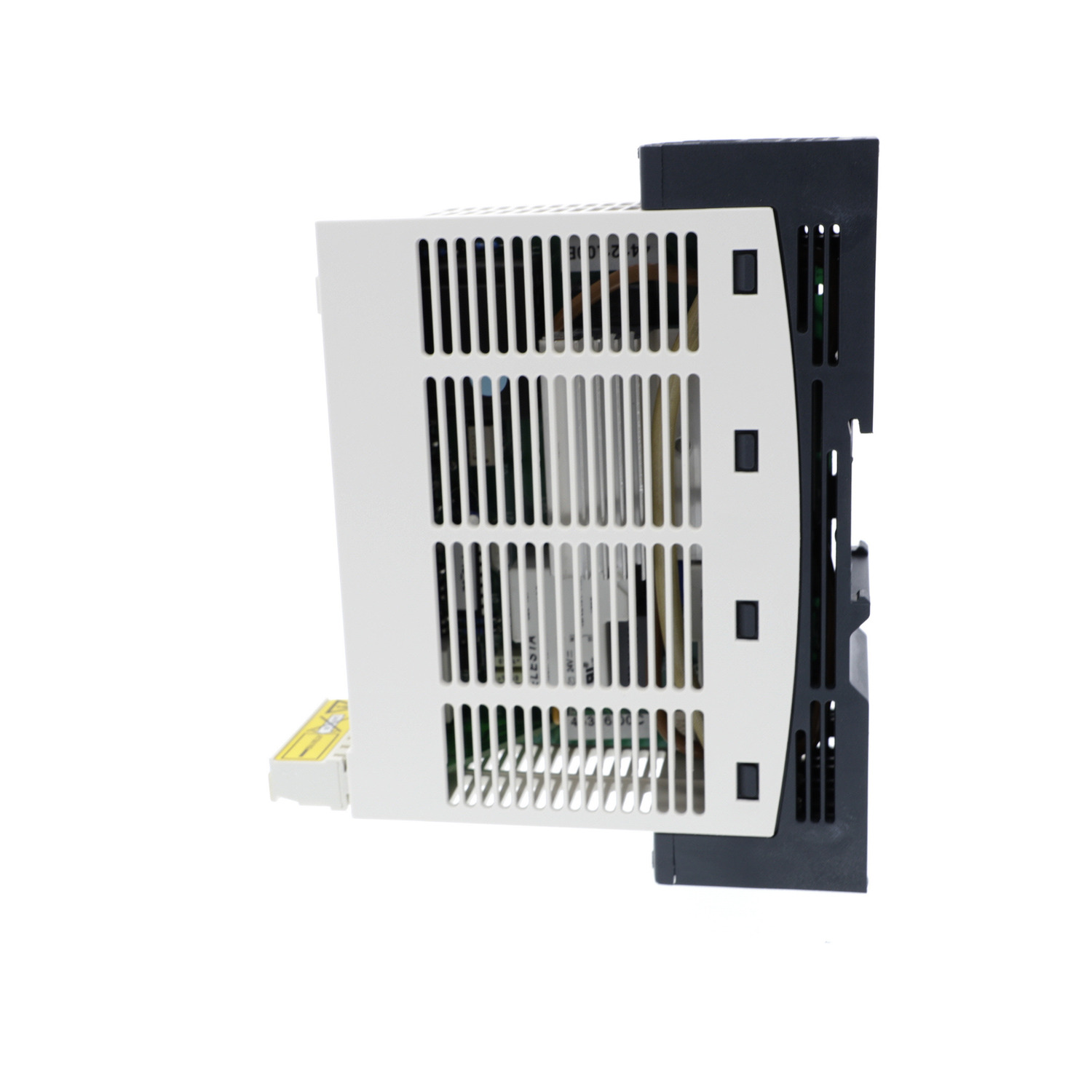

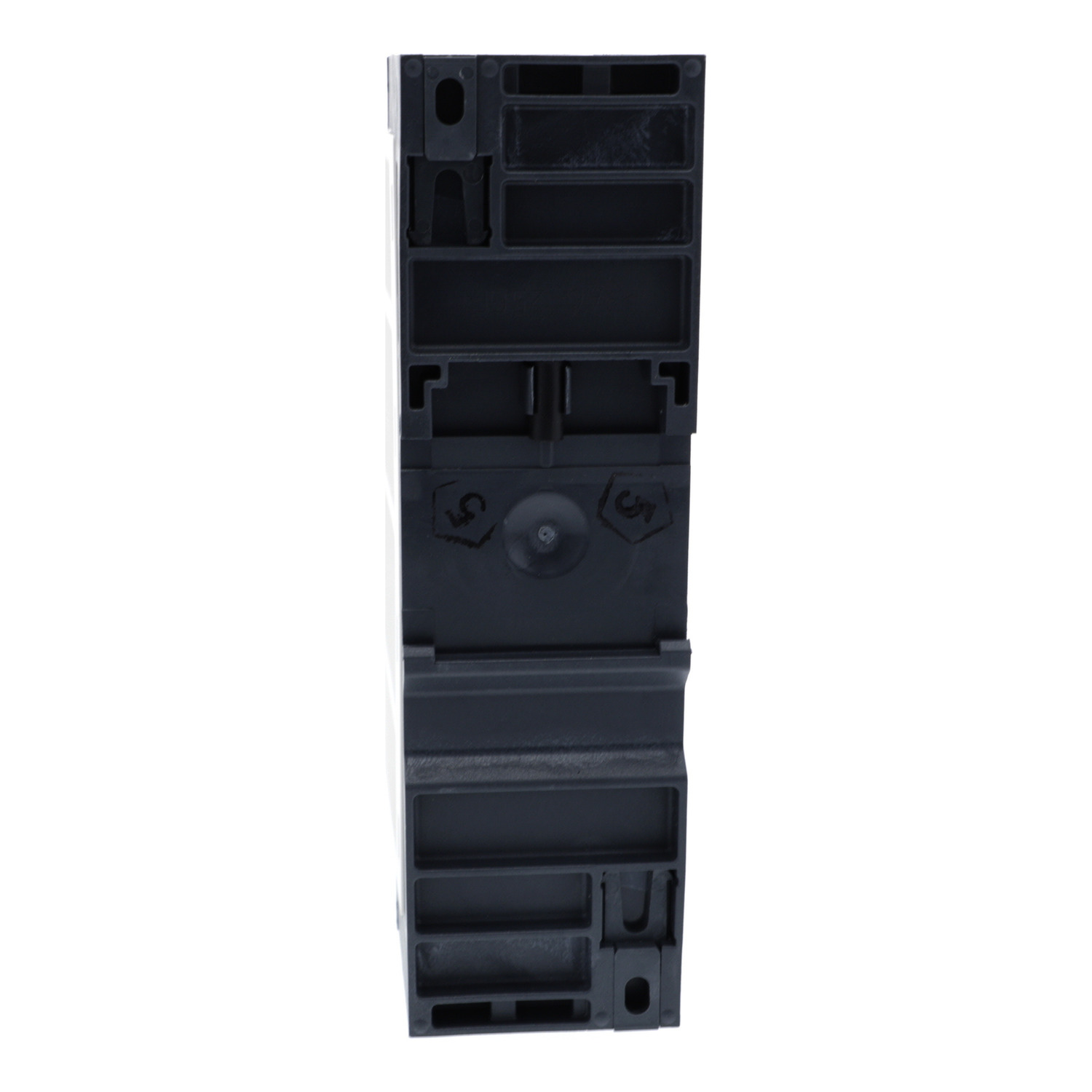

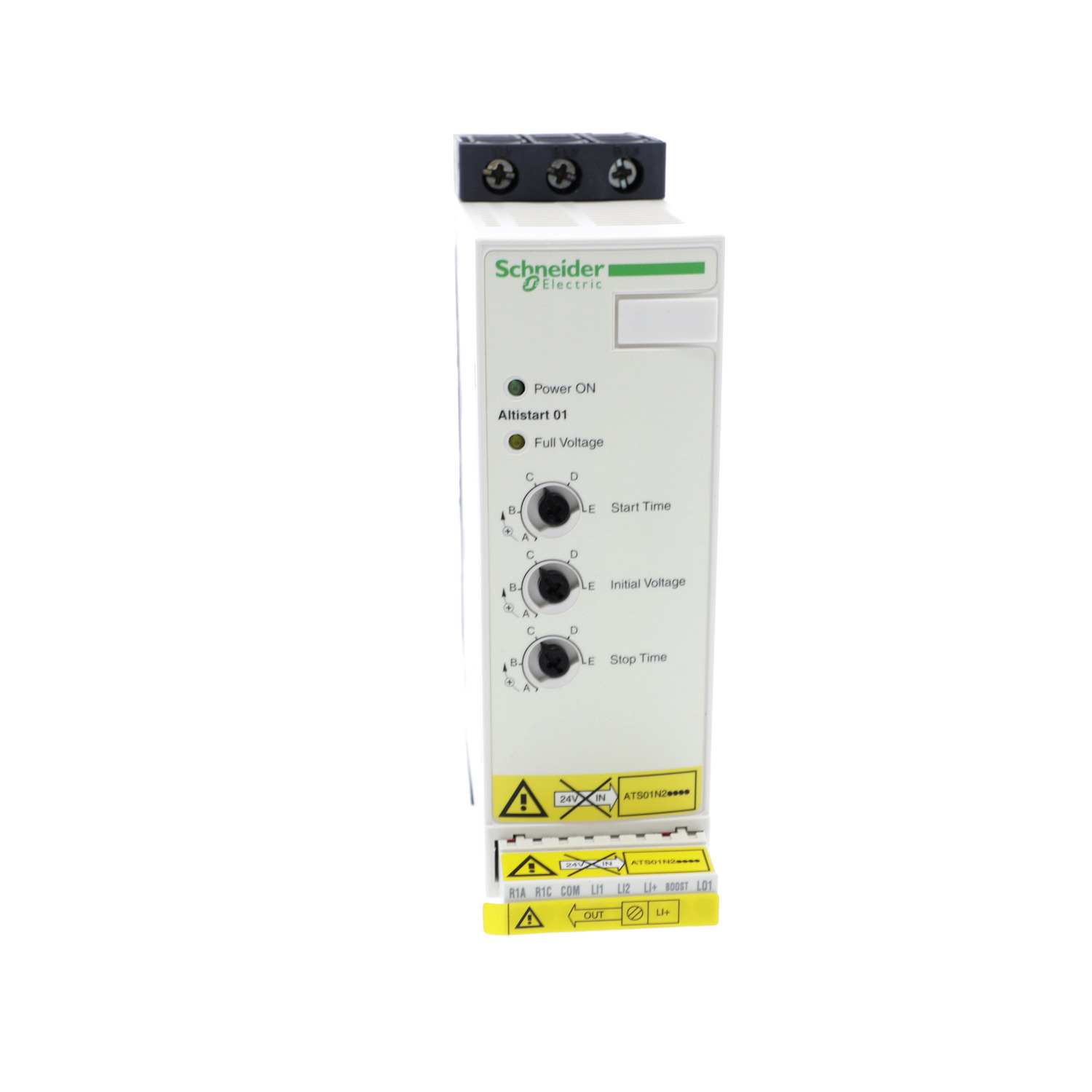

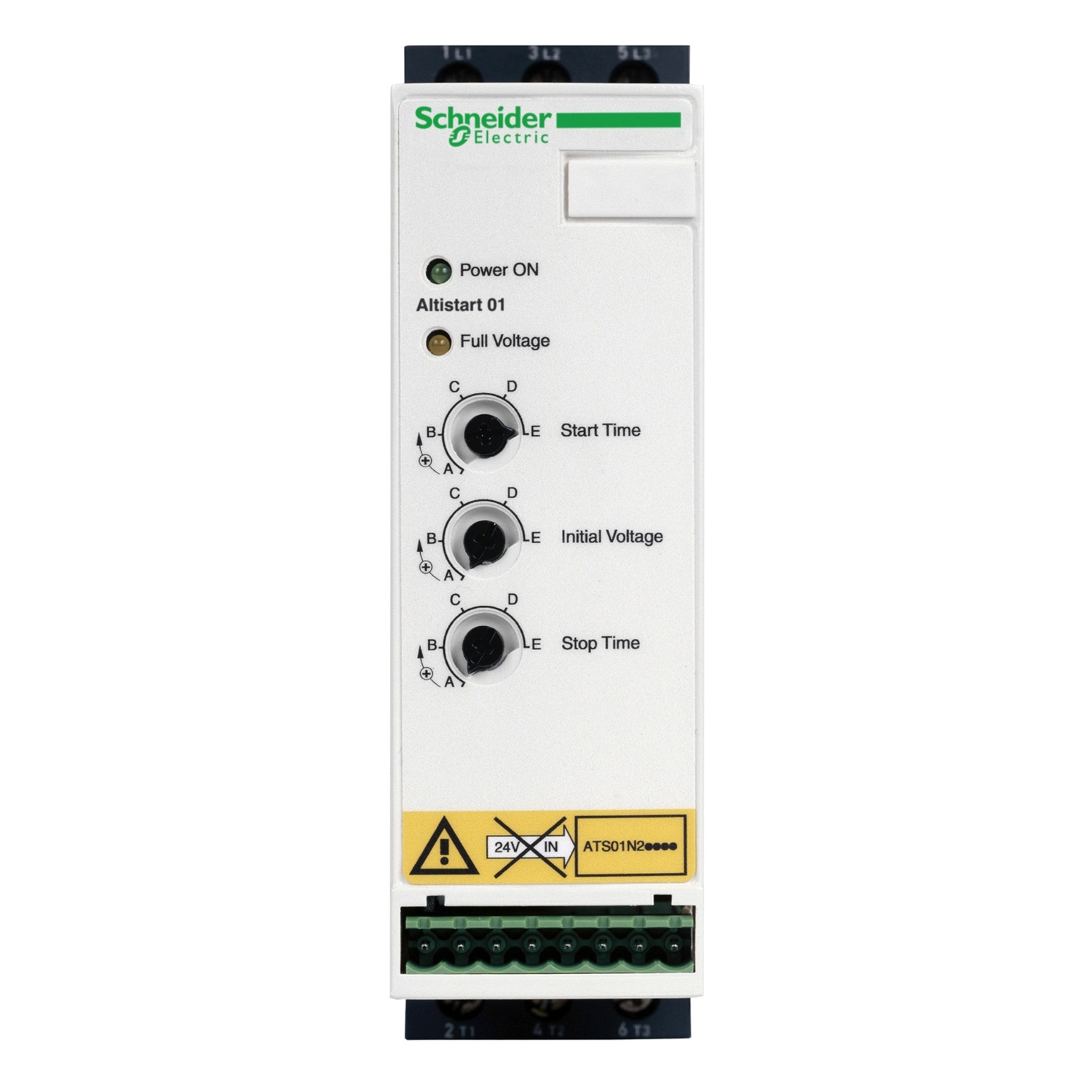

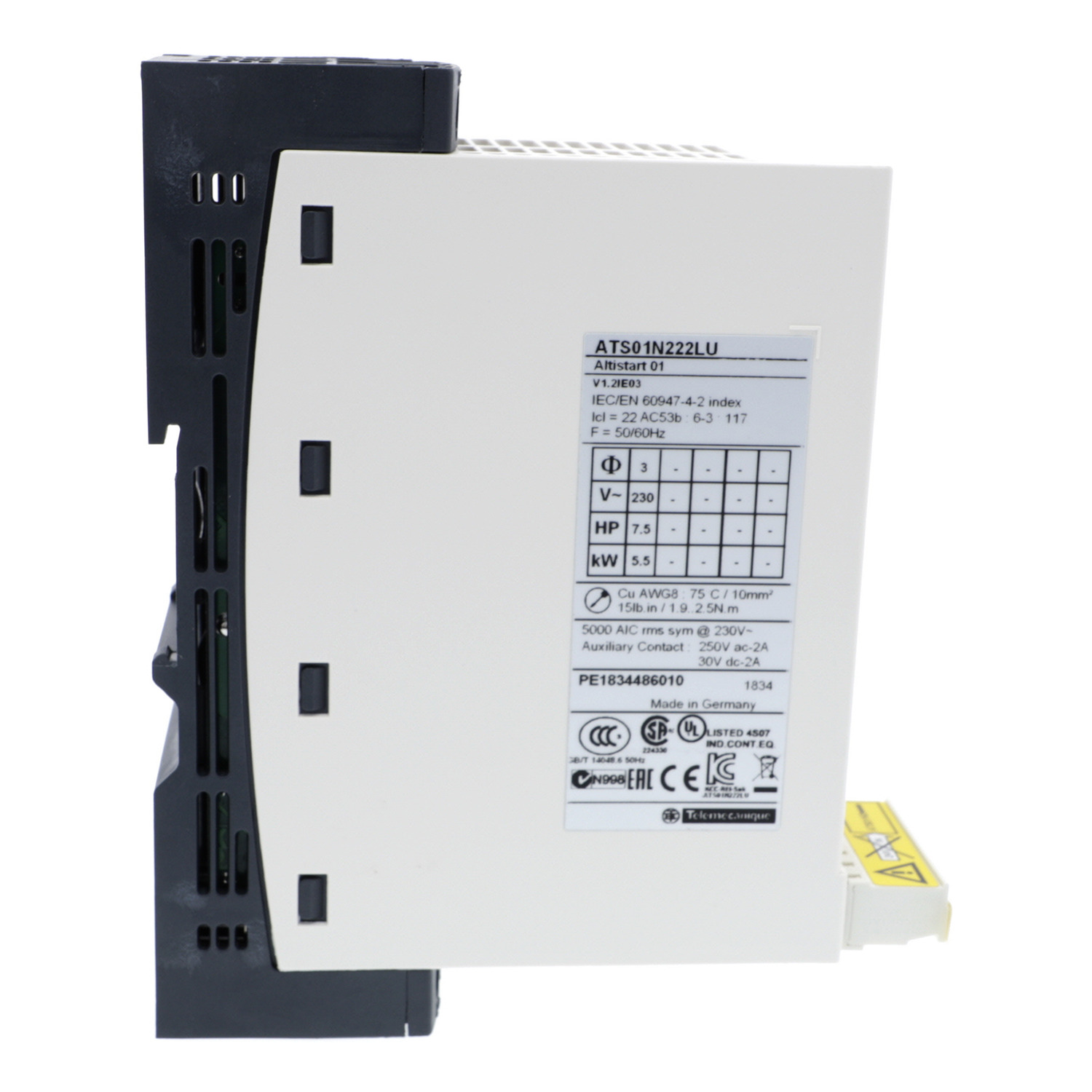

Altistart 01 – démarreur-ralentisseur progressif – 32A – 380..415V
Réf. : ATS01N232QN
2079,25 DHS
Description
Ce démarreur progressif permet un démarrage progressif de machines simples comme des convoyeurs, tapis transporteurs, pompes, ventilateurs, compresseurs, portes et portails automatiques, petits portiques et machines à courroies. », »Il figure parmi les démarreurs à taille modulaire les plus compactes du marché, ce qui permet un montage et une installation particulièrement simple et flexible. », »Il intègre également un relais Bypass interne.
Caractéristiques
Principales
| Gamme de produit | Altistart 01 |
|---|---|
| Type de produit ou équipement | Démarreur progressif |
| Destination du produit | Moteurs asynchrones |
| Application spécifique du produit | Machine simple |
| Nom de l'appareil | ATS01 |
| Nombre de phases réseau | 3 phases |
| [Us] tension d'alimentation | 380...415 V - 10...10 % |
| Puissance moteur kW | 15 kW, 3 phases à 380...415 V |
| Calibre du démarreur IcL | 32 A |
| Catégorie d'emploi | AC-53B se conformer à EN/IEC 60947-4-2 |
| Consommation électrique | 160 A à charge nominale |
| Type de démarrage | Démarrage avec rampe de tension |
| Puissance dissipée en W | 4,5 W à pleine charge et à la fin du démarrage324,5 W en phase transitoire |
Complémentaires
| Variante de construction | Avec dissipateur thermique |
|---|---|
| Fonction disponible | Contournement intégré |
| Limites de la tension d'alimentation | 342…456 V |
| Fréquence d'alimentation | 50...60 Hz - 5...5 % |
| Fréquence du réseau | 47,5...63 Hz |
| Tension de sortie | <= tension d""alimentation |
| [Uc] tension circuit de commande | Incorporé au démarreur |
| Temps de démarrage | Réglable de 1 à 10 s1 s / 5010 s / 55 s / 10 |
| Symbole du temps de décélération | Réglable de 1 à 10 s |
| Couple de démarrage | 30...80% du couple de démarrage moteur directement connecté sur l'alimentation |
| Type d'entrée logique | Logique (LI1, LI2, BOOST) arrêt, exécution et charge rapide sur les fonctions de démarrage<= 8 mA 27 kOhm |
| Tension d'entrée logique | 24...40 V |
| Entrée logique | Positive LI1, LI2, BOOST à l'état 0 :< 5 V et13 V, >= 0,5 mA |
| Courant de sortie logique | 2 A DC-133 A AC-15 |
| Type de sortie logique | Logique de collecteur ouvert LO1 fin du signal de démarrageSorties relais R1A, R1C NO |
| Tension de sortie logique | 24 V (limites de tension: 6...30 V) logique de collecteur ouvert |
| Courant commuté minimum | 10 mA à 6 V CC pour sorties relais |
| Courant commuté max | Sorties relais: 2 A à 250 V CA cos phi = 0,5 et L/R = 20 ms inductive chargeSorties relais: 2 A à 30 V CC cos phi = 0,5 et L/R = 20 ms inductive charge |
| Type d'afficheur | 1 DEL (vert) pour démarreur sous tension1 DEL (jaune) pour tension nominale atteinte |
| Couple de serrage | 0,5 N.m1,9…2,5 N.m |
| Raccordement électrique | Borne à bride avec vis de 4 mm - rigide 1 1...10 mm² AWG 8 circuit de puissanceConnecteur à vis - rigide sans embout 1 0,5...2,5 mm² AWG 14 circuit de commandeBorne à bride avec vis de 4 mm - rigide avec embout 2 1...6 mm² AWG 10 circuit de puissanceConnecteur à vis - rigide 2 0,5 à 1 mm² AWG 17 circuit de commandeConnecteur à vis - flexible avec embout 1 0,5…1,5 mm² AWG 16 circuit de commandeBorne à bride avec vis de 4 mm - flexible sans embout 1 1,5...10 mm² AWG 8 circuit de puissanceConnecteur à vis - flexible sans embout 1 0,5...2,5 mm² AWG 14 circuit de commandeBorne à bride avec vis de 4 mm - flexible avec embout 2 1...6 mm² AWG 10 circuit de puissanceBorne à bride avec vis de 4 mm - flexible sans embout 2 1,5...6 mm² AWG 10 circuit de puissanceConnecteur à vis - flexible sans embout 2 0,5…1,5 mm² AWG 16 circuit de commandeBorne à bride avec vis de 4 mm - flexible avec embout 1 1...6 mm² AWG 10 circuit de puissance |
| Marquage | CE |
| Position de fonctionnement | Vertical +/- 10 degrés |
| Hauteur | 154 mm |
| Largeur | 45 mm |
| Profondeur | 131 mm |
| Poids Net | 0,56 kg |
| Code de compatibilité | ATS01N2 |
| Plage de puissance moteur AC - 3 | 15…25 kW à 380…440 V 3 phases |
| Type de démarreur moteur | Démarreur progressif |
Environnement
| Compatibilité électromagnétique | Émissions transmises par conduction et rayonnées niveau B conforming to CISPR 11Émissions transmises par conduction et rayonnées niveau B conforming to CEI 60947-4-2Ondes oscillantes amorties niveau 3 conforming to CEI 61000-4-12Décharge électrostatique niveau 3 conforming to CEI 61000-4-2Immunité CEM niveau 3 conforming to EN 50082-1Immunité CEM niveau B conforming to EN 50082-2Harmoniques niveau 3 conforming to CEI 1000-3-2Harmoniques niveau 3 conforming to CEI 1000-3-4Immun ctr les interfér transmises p/ conduct entraînées p/ chps radio-électriq niveau 3 conforming to CEI 61000-4-6Immunité aux transitoires électriques niveau 4 conforming to CEI 61000-4-4Immunité contre les interférences radio-électriques rayonnées niveau 3 conforming to CEI 61000-4-3Microcoupures et fluctuation de tension conforming to CEI 61000-4-11Impulsion tension/courant niveau 3 conforming to CEI 61000-4-5 |
|---|---|
| Normes | EN/IEC 60947-4-2 |
| Certifications du produit | C-TickCSACCCGOSTUL |
| Degré de protection IP | IP20 |
| Degré de pollution | 2 se conformer à EN/IEC 60947-4-2 |
| Tenue aux vibrations | 1 gn (f= 13…150 Hz) conforming to EN/CEI 60068-2-61,5 mm crête-à-crête (f= 3…13 Hz) conforming to EN/CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 15 gn pour 11 ms se conformer à EN/CEI 60068-2-27 |
| Humidité relative | 5…95 % sans condensation ni chute d'eau se conformer à EN/CEI 60068-2-3 |
| Température de l'air ambiant en fonctionnement | -10…40 °C (sans déclassement)40…50 °C (avec réduction de courant de 2 % par °C) |
| Température ambiante pour le stockage | -25…70 °C se conformer à EN/IEC 60947-4-2 |
| Altitude de fonctionnement | 1000 m avec réduction de courant de 2.2 % par 100 m supplémentaire |
Emballage
| Use Better | |
|---|---|
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
