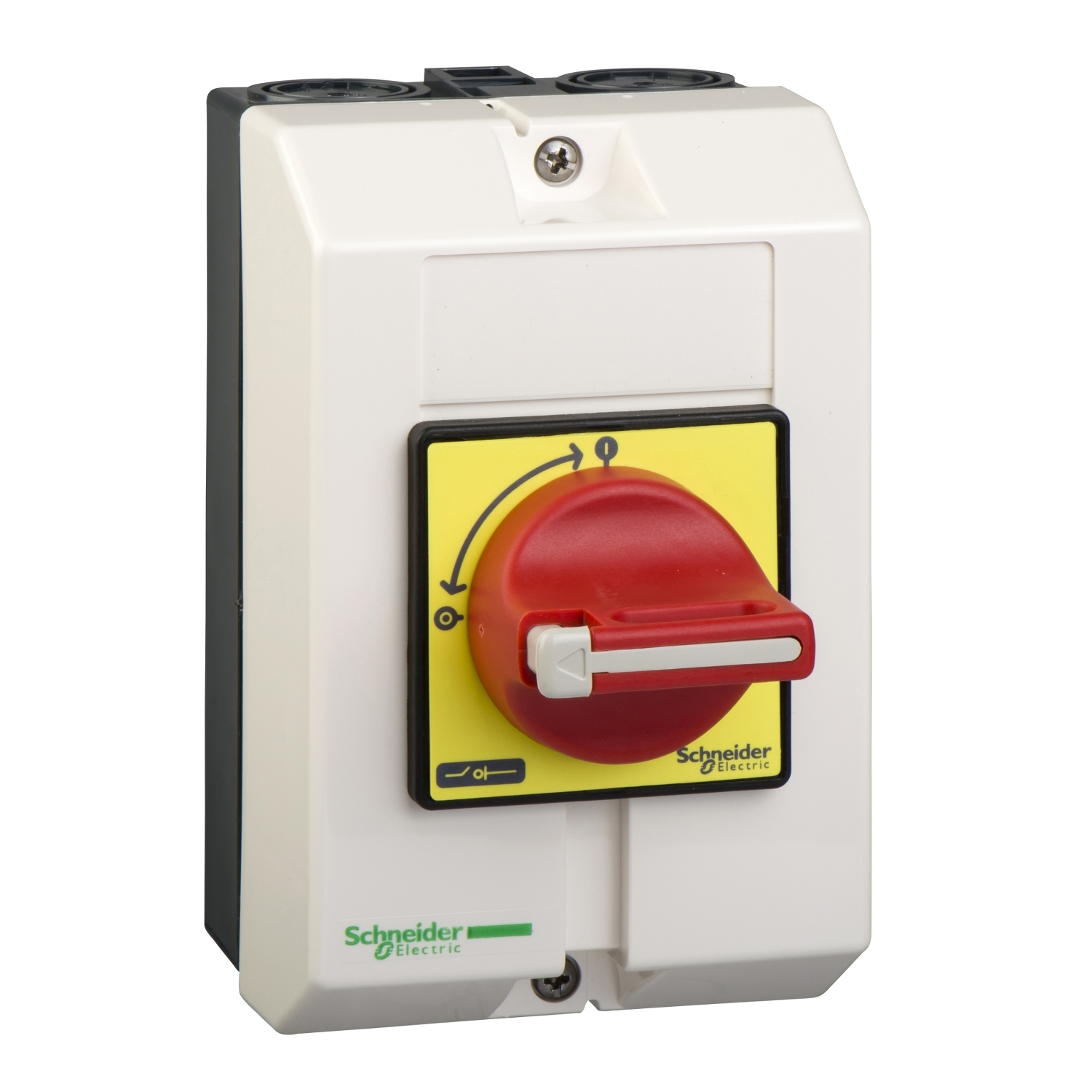

TeSys Vario VCF – interrupteur-sectionneur en coffret – 3P – 25A
Réf. : VCF1GE
376,13 DHS
Description
Démarreur inclus TeSys avec interrupteur-sectionneur, 3 pôles, Ithe 25A 690V, pour la commutation principale et d’arrêt d’urgence dans les applications moteur jusqu’à 11kW à 400V en AC-23″, »Boîtier de protection IP65, équipé d’une poignée rotative rouge et d’une plaque frontale jaune, cadenassable (cadenas non inclus) », »Il comprend un corps d’interrupteur Vario 3 pôles V1 avec 2 modules complémentaires possibles », »Boîtier de montage en surface avec fixation par vis, 2 parties amovibles pour presse-étoupe en haut et en bas, couvercle plombable », »Il est conforme aux normes CEI 60204 et CEI 60947-4-1.
Caractéristiques
Principales
| Gamme | TeSys |
|---|---|
| Nom du produit | TeSys VARIO |
| Nom de l'appareil | VCF |
| Type de produit ou équipement | Interrupteur-sectionneur d'arrêt d'urgence intégré |
| Niveau de performance | Hautes performances |
| Description des pôles | 3P |
| Type de commande | Poignée rotative |
| Couleur de poignée | Rouge |
| Couleur du plastron de la commande | Jaune |
| Cadenassage de la commande rotative | 1 à 3 cadenas 4…8 mm |
Complémentaires
| Marquage | 0 - 1 |
|---|---|
| [Ue] tension assignée d'emploi | 690 V CA |
| [Uimp] tension assignée de tenue aux chocs | 8 kV |
| Courant thermique fermé conventionnel [Ithe] | 25 A |
| [Ie] courant assigné d'emploi | 21,8 A (AC-23A) à 400 V |
| Puissance assignée d'emploi en W | 11 kW à 400 V (AC-23)7,5 kW à 400 V (AC-3) |
| Classe de service intermittent | 30 |
| Pouvoir de fermeture (I Rms) | 320 A à 400 V AC-21A320 A à 400 V AC-22A320 A à 400 V AC-23A |
| [Icm] pouvoir assigné de fermeture en court-circuit | 1 kA à 400 V à I crête |
| Courant efficace assigné de courte durée admissible [Icw] | 384 A à 400 V durée: 1 s |
| Courant nominal de court-circuit conditionnel | 10 kA à 400 V - fusible associé 35 A aM10 kA à 400 V - fusible associé 35 A gG |
| Pouvoir de coupure | 250 A à 400 V (AC-21A)250 A à 400 V (AC-22A)250 A à 400 V (AC-23A) |
| Durée de vie mécanique | 100000 cycle |
| Durée de vie électrique | 100000 cycle AC-2130000 cycle DC-1 à 5 |
| Caractéristique d'environnement | Environnement standard |
| Aptitude au sectionnement | Oui |
| Mode de raccordement | Borniers à vis-étrier câble 10 mm² - rigidité du câble: rigideBorniers à vis-étrier câble 6 mm² - rigidité du câble: flexible - avec embout |
| Couple de serrage | 2,1 N.m - sur borniers à vis-étrier |
| Tenue au feu | 960 °C se conformer à CEI 60595-2-1 |
| Dimension de la plaque avant de la poignée | 60 x 60 mm |
| Hauteur | 146 mm |
| Largeur | 90 mm |
| Profondeur | 131 mm |
| Poids Net | 0,5 kg |
Environnement
| Normes | CEI 60204CEI 60947-4-1 |
|---|---|
| Traitement de protection | TC |
| Degré de protection IP | IP65 se conformer à CEI 60529 |
| Tenue mécanique | Vibrations 10...150 Hz (1 gn) se conformer à CEI 60068-2-6Chocs 11 ms (30 Gn) se conformer à CEI 60068-2-27 |
| Température de l'air ambiant en fonctionnement | -20…50 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 14,500 cm |
| Largeur de l'emballage 1 | 11,000 cm |
| Longueur de l'emballage 1 | 15,800 cm |
| Poids de l'emballage (Kg) | 480,000 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 7 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 3,790 kg |
| Type d'emballage 3 | P06 |
| Nb produits dans l'emballage 3 | 56 |
| Hauteur de l'emballage 3 | 75,000 cm |
| Largeur de l'emballage 3 | 60,000 cm |
| Longueur de l'emballage 3 | 80,000 cm |
| Poids de l'emballage 3 | 40,524 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 17 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 9ea58720-3cf9-4883-9af8-9d64d3981af2 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
