Principales

Gamme	TeSys

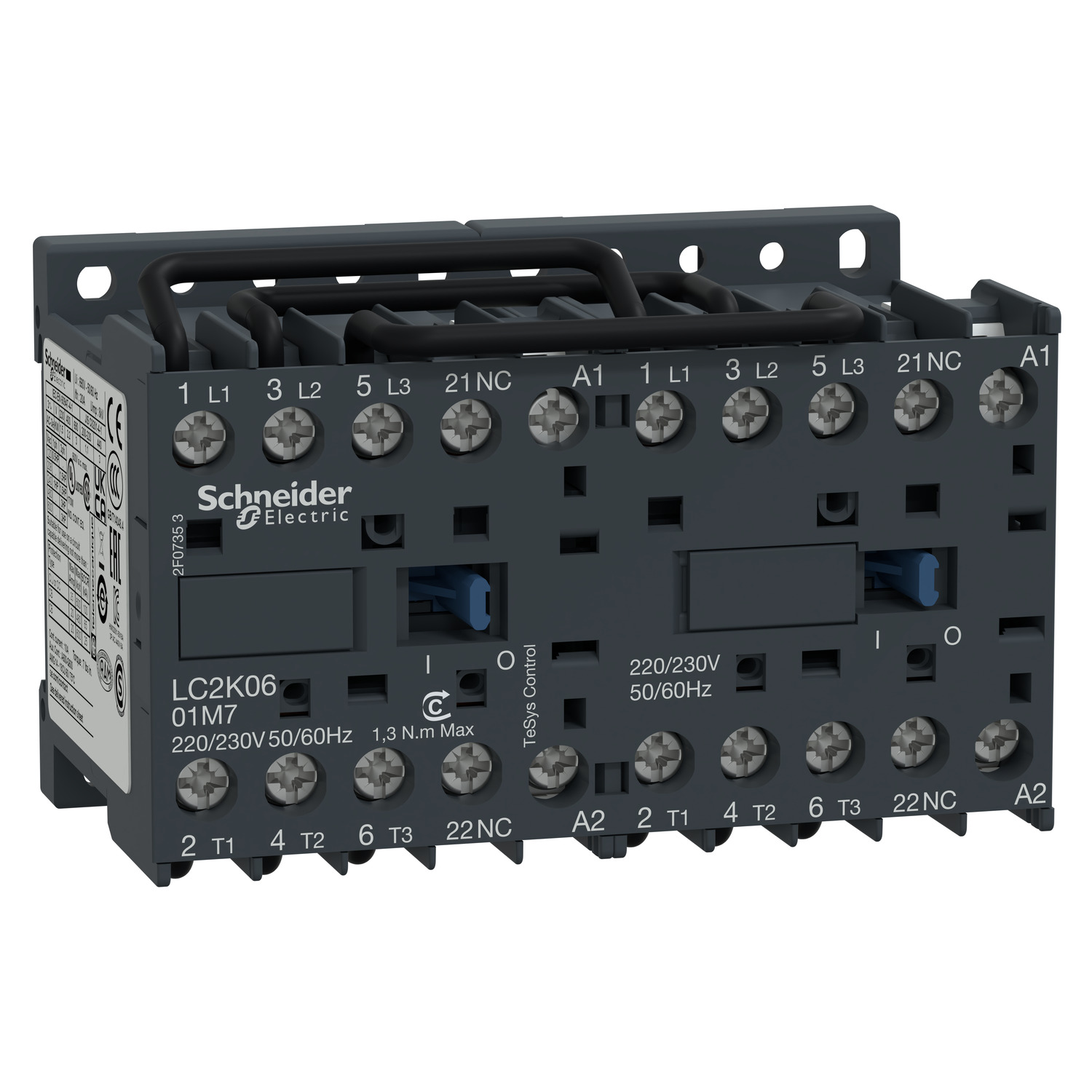

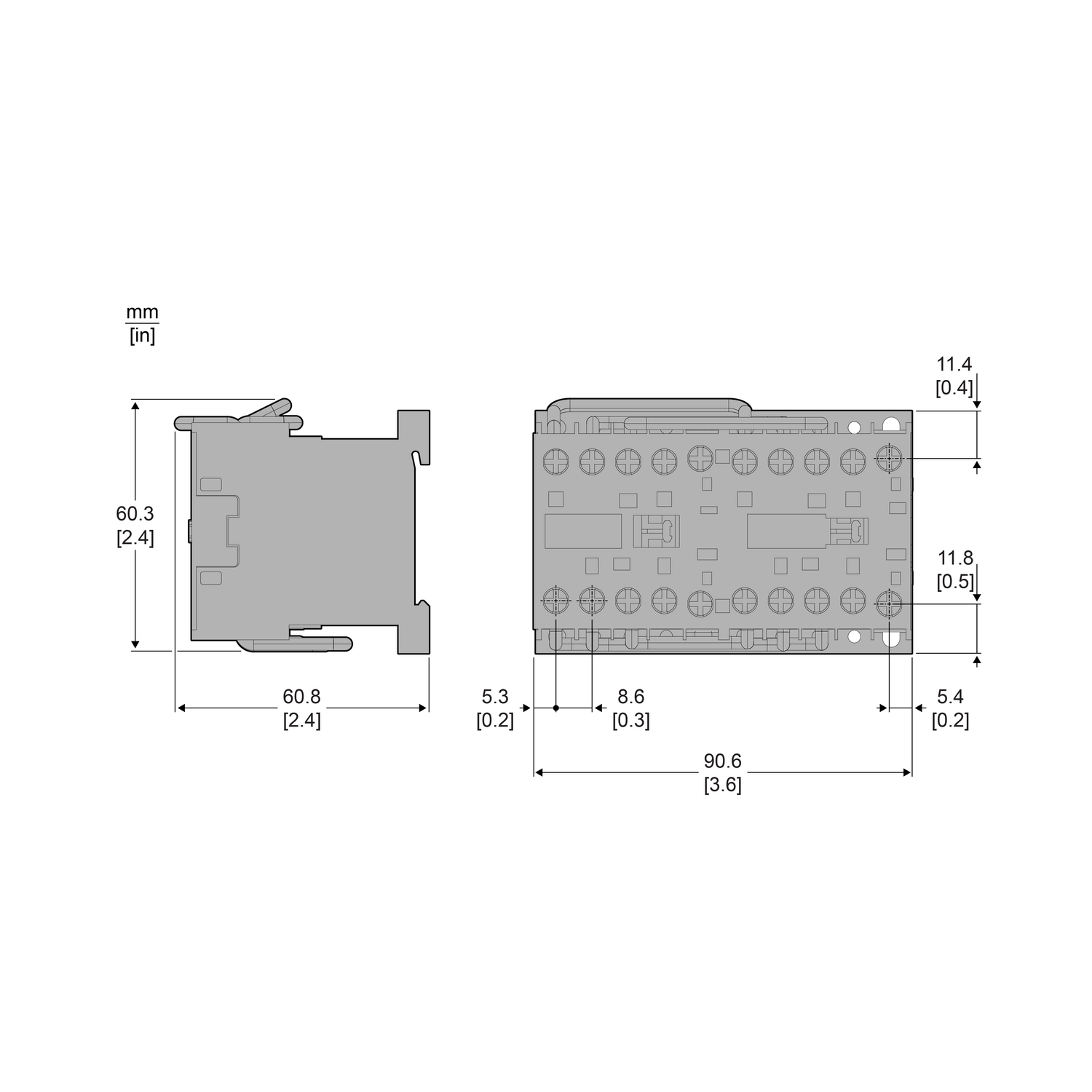

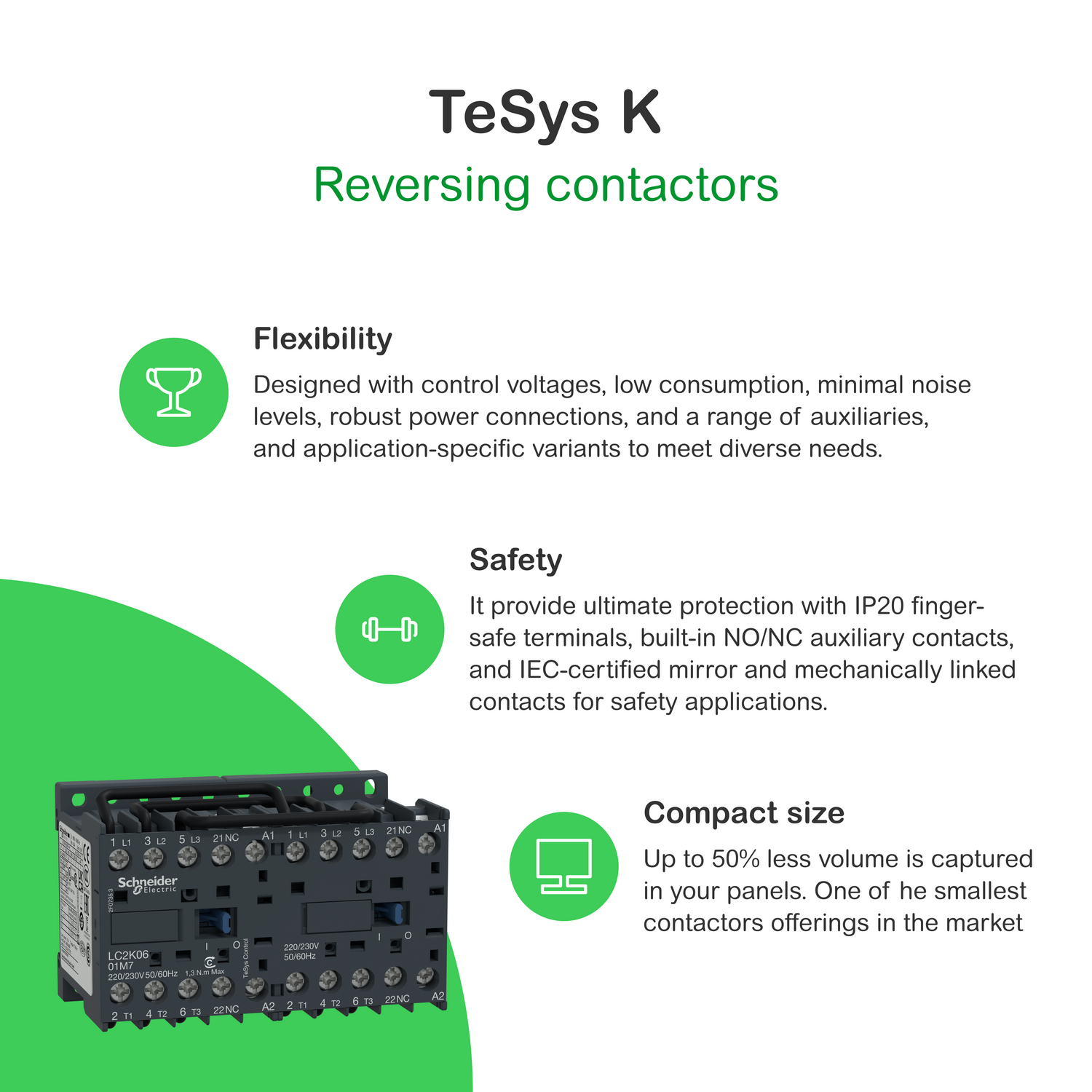

Nom du produit	TeSys K
Type de produit ou équipement	Contacteur-inverseur
Nom de l'appareil	LC2K
Application de l'appareil	Contrôle
Application du contacteur	Commande moteur
Catégorie d'emploi	AC-3AC-3eAC-4

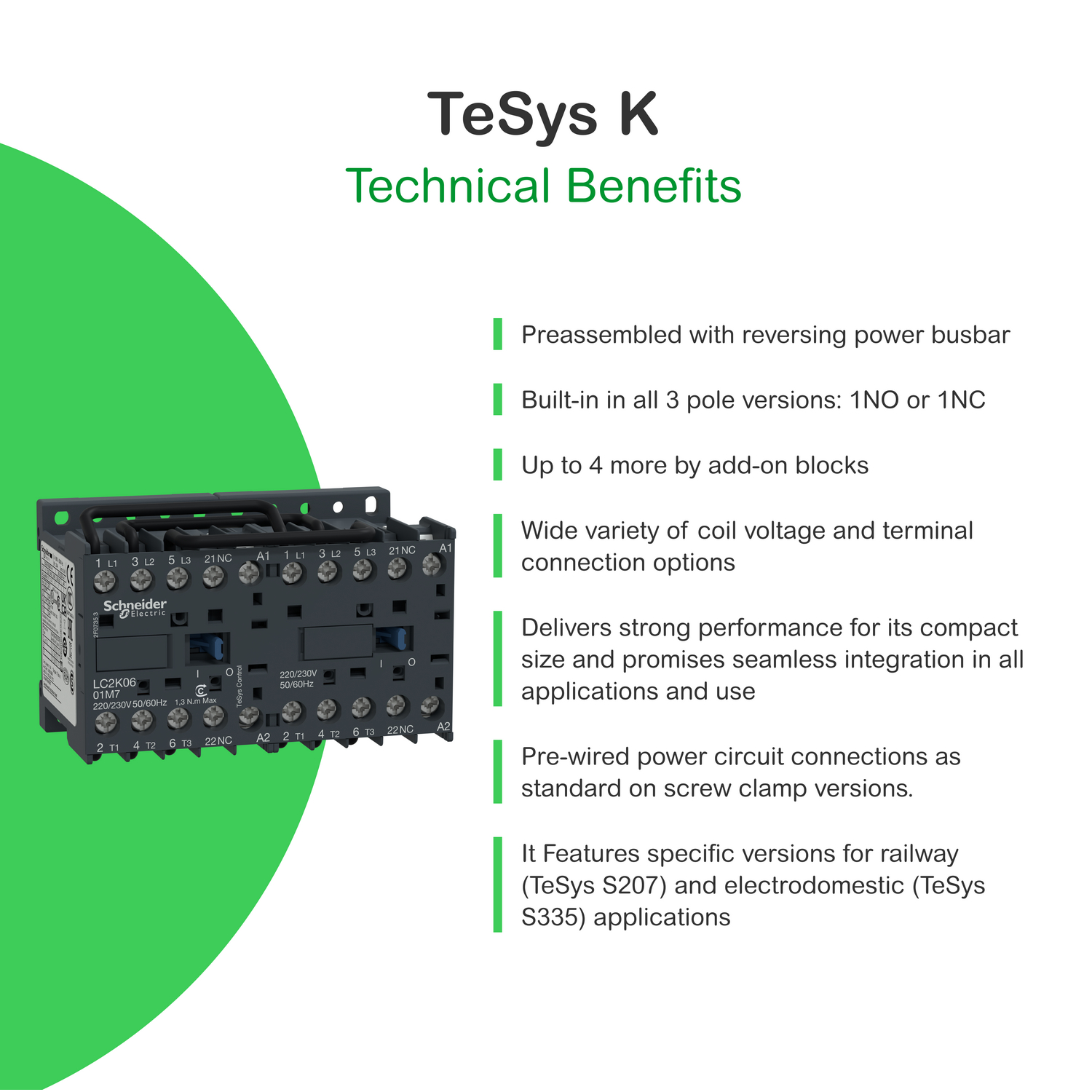

Présentation du produit	Préassemblé avec jeu de barres d'inversion
Description des pôles	3P
Composition des contacts pôle puissance	3 NO
[Ue] tension assignée d'emploi	Circuit de puissance: 690 V CA 50/60 HzCircuit de signalisation:<= 690 V CA 50/60 Hz
[Ie] courant assigné d'emploi	6 A (at<60 °C) at<= 440 V CA AC-3 for circuit de puissance6 A (at<60 °C) at<= 440 V CA AC-3e for circuit de puissance
Puissance moteur kW	1,5 kW à 220...230 V CA 50/60 Hz2,2 kW à 380...415 V CA 50/60 Hz3 kW à 440/690 V CA 50/60 Hz
Type de circuit de commande	CA à 50/60 Hz
[Uc] tension circuit de commande	115 V CA 50/60 Hz
Composition contact auxiliaire	1 NF
[Uimp] tension assignée de tenue aux chocs	8 kV
Catégorie de surtension	III
[Ith] courant thermique conventionnel	20 A (at 60 °C) for circuit de puissance10 A (at 50 °C) for circuit de signalisation
Pouvoir nominal d'enclenchement Irms	110 A CA for circuit de puissance conforming to CEI 60947110 A CA for circuit de signalisation conforming to CEI 60947
Pouvoir assigné de coupure	110 A at 220...230 V conforming to CEI 60947110 A at 380...400 V conforming to CEI 60947110 A at 415 V conforming to CEI 60947110 A at 440 V conforming to CEI 6094780 A at 500 V conforming to CEI 6094770 A at 660...690 V conforming to CEI 60947
[Icw] courant assigné de courte durée admissible	90 A 50 °C - 1 s for circuit de puissance85 A 50 °C - 5 s for circuit de puissance80 A 50 °C - 10 s for circuit de puissance60 A 50 °C - 30 s for circuit de puissance45 A 50 °C - 1 min for circuit de puissance40 A 50 °C - 3 min for circuit de puissance20 A 50 °C - >= 15 min for circuit de puissance80 A - 1 s for circuit de signalisation90 A - 500 ms for circuit de signalisation110 A - 100 ms for circuit de signalisation
Calibre du fusible à associer	25 A gG at<= 440 V for circuit de puissance25 A aM for circuit de puissance10 A gG for circuit de signalisation conforming to CEI 6094710 A gG for circuit de signalisation conforming to VDE 0660
Impédance moyenne	3 mOhm - Ith 20 A 50 Hz for circuit de puissance
[Ui] tension assignée d'isolement	Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à CEI 60947-4-1Circuit de signalisation: 690 V se conformer à CEI 60947-4-1Circuit de signalisation: 690 V se conformer à CEI 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14
Durée de vie électrique	1,3 Mcycles 6 A AC-3 à Ue<= 440 V1,3 Mcycles 6 A AC-3e à Ue<= 440 V0,05 Mcycles 36 A AC-4 à Ue<= 440 V
Type de verrouillage	Mécanique
Support de montage	PlatineRail
Normes	EN/IEC 60947-4-1GB/T 14048.4UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1
Certifications du produit	CB SchemeCCCULCSAEACCEUKCA
Mode de raccordement	Borniers à vis-étrier 1 câble(s) 1,5…4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75…4 mm²flexible sans emboutBorniers à vis-étrier 1 câble(s) 0,34…2,5 mm²flexible avec emboutBorniers à vis-étrier 2 câble(s) 1,5…4 mm²rigideBorniers à vis-étrier 2 câble(s) 0,75…4 mm²flexible sans emboutBorniers à vis-étrier 2 câble(s) 0,34…1,5 mm²flexible avec embout
Couple de serrage	0,8…1,3 N.m - sur borniers à vis-étrier cruciforme Philips n° 20,8…1,3 N.m - sur borniers à vis-étrier plat Ø 6 mm0,8…1,3 N.m - sur borniers à vis-étrier pozidriv No 2
Temps de fonctionnement	10…20 ms excitation bobine et fermeture NO10…20 ms désexcitation bobine et ouverture NO
Niveau de fiabilité de sécurité	B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique	5 Mcycles
Vitesse de commande maximale	3600 cyc/h

Complémentaires

Plage de tension du circuit de commande	Opérationnel: 0,8…1,15 Uc (at<50 °C)Perte de niveau: 0,2 à 0,75 Uc (at<50 °C)
Puissance d'appel en VA	30 VA (at 20 °C)
Consommation moyenne au maintien en VA	4,5 VA (at 20 °C)
Dissipation thermique	1,3 W
Type de contacts auxiliaires	type instantané 1 NF
Fréquence circuit signalisation	<= 400 Hz
Courant commuté minimum	5 mA for circuit de signalisation
Tension de commutation minimale	17 V for circuit de signalisation
Distance de non-recouvrement	0,5 mm
Résistance d'isolement	>10 MOhm for circuit de signalisation

Environnement

Degré de protection IP

IP20 se conformer à VDE 0106

Traitement de protection

TC se conformer à CEI 60068TC se conformer à DIN 50016

Température de l'air ambiant en fonctionnement

-25…50 °C

Température ambiante pour le stockage

-50…80 °C

Altitude de fonctionnement

2000 m sans déclassement

Tenue à la flamme

V1 se conformer à UL 94Exigence 2 se conformer à NF F 16-101Exigence 2 se conformer à NF F 16-102

Tenue mécanique

Chocs contacteur fermé, sur l'axe des X: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Y: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	101
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Oui
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conforme
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Non
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
