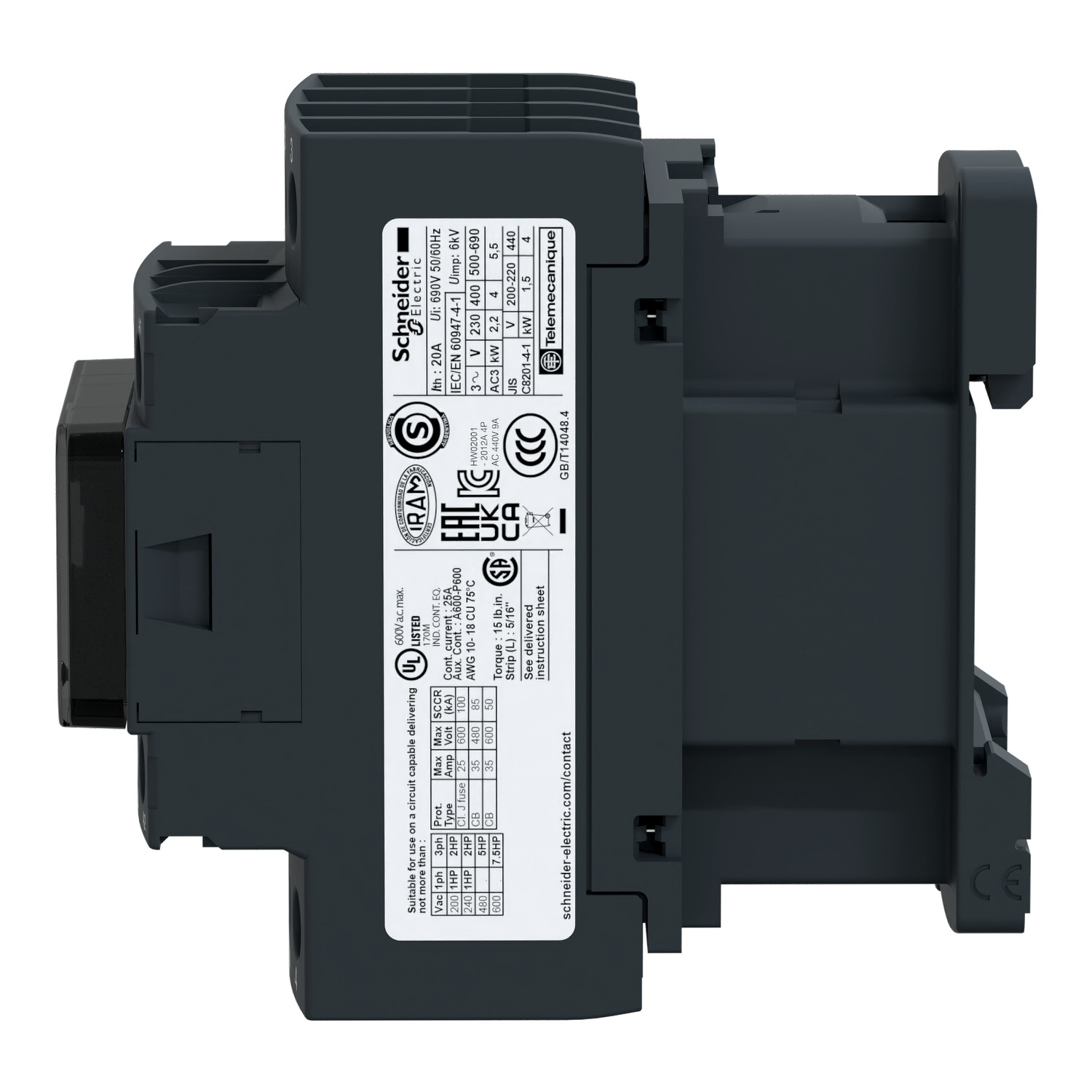

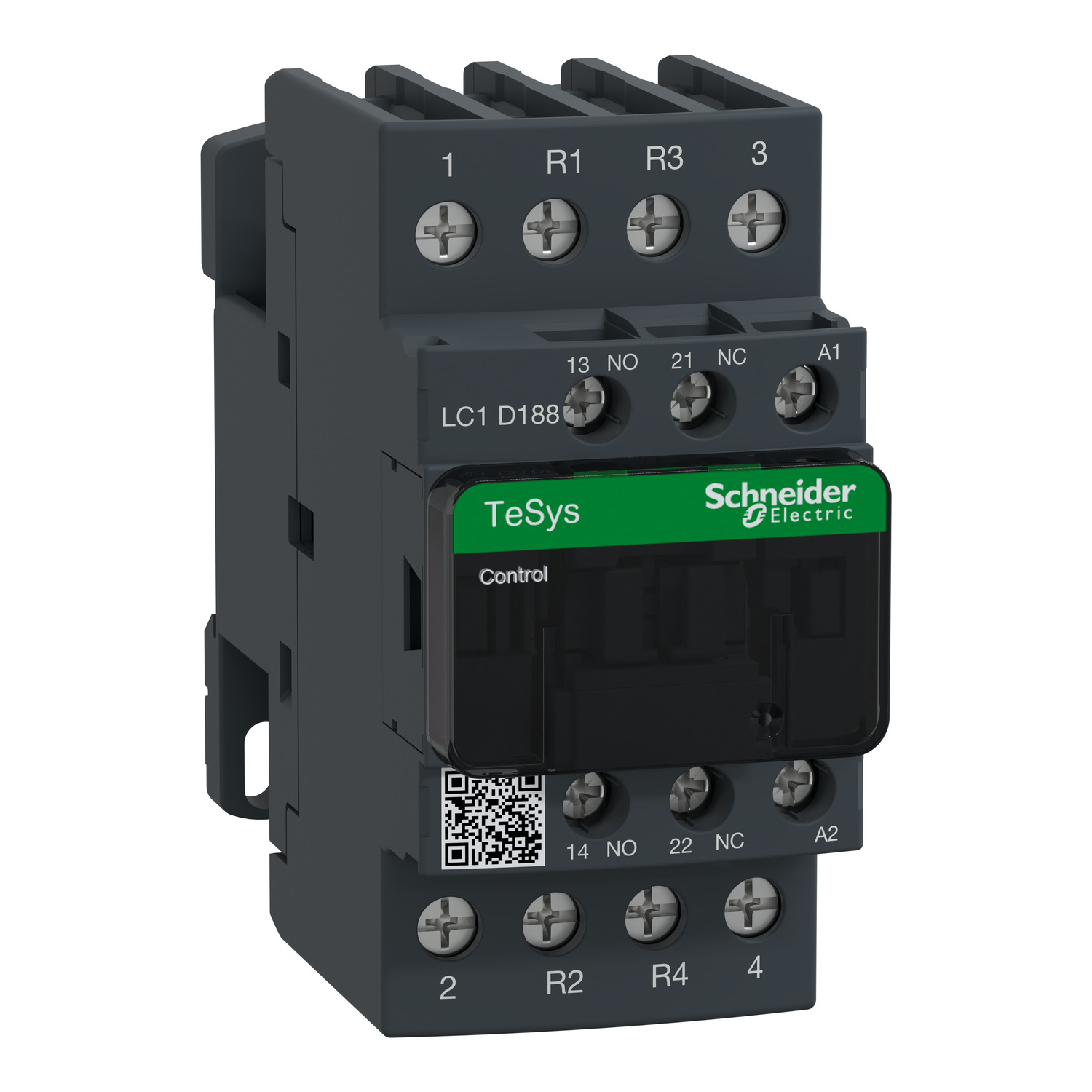

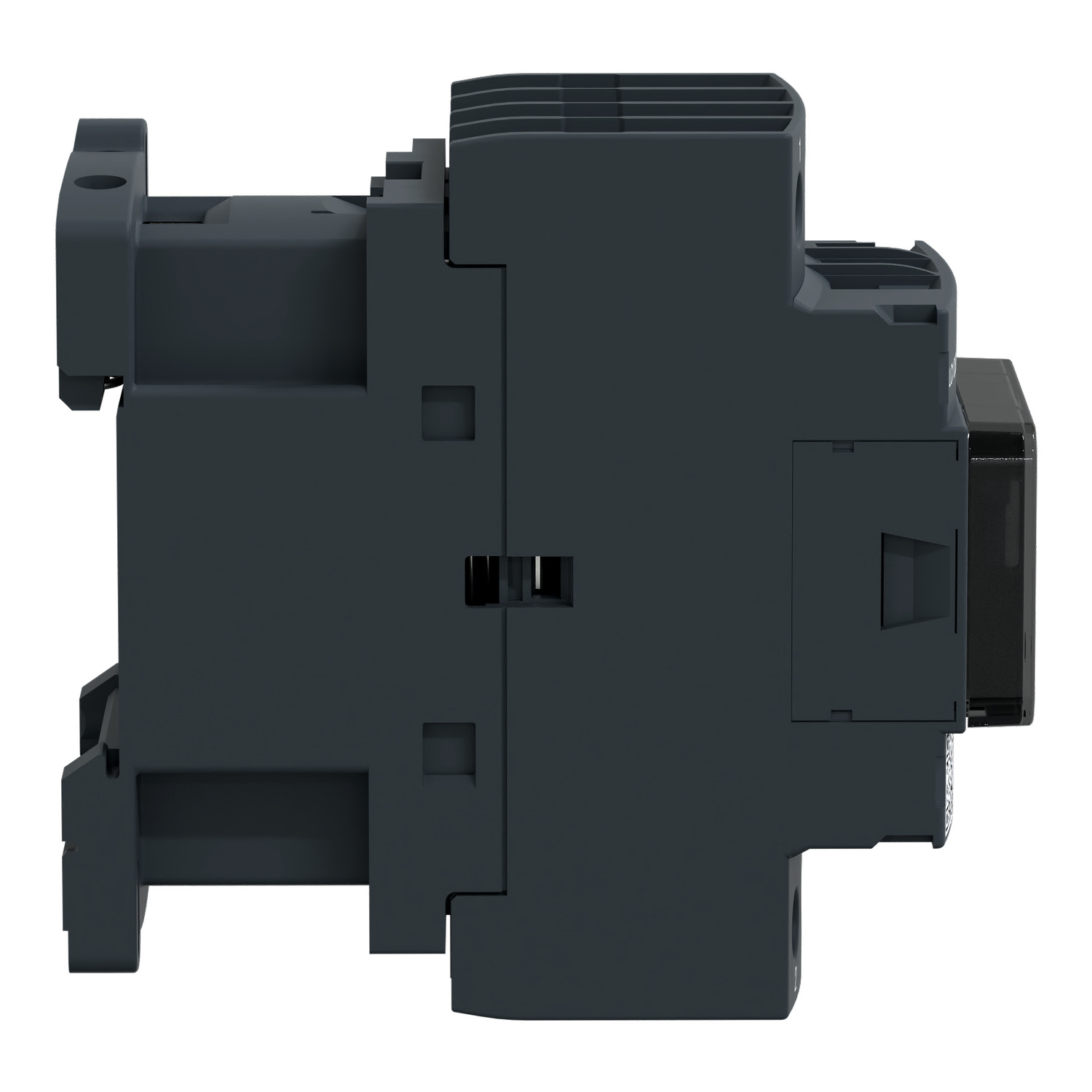

TeSys LC1D – contacteur – 4P (2F+2O) – AC-1 440V – 32A – bobine 48Vca
Réf. : LC1D188E7
0,00 DHS
Description
Contacteur TeSys D, 4 pôles (2NO+2NC), pour applications à charge non inductive jusqu’à 32 A/690 V CA-1. », »Il fournit une bobine 48 V CA, 50/60 Hz, des contacts auxiliaires intégrés 1NO+1NF (certifiés «NF mirror»), raccordement par borniers à vis étriers. », »Compact (largeur 45 mm), montage sur rail DIN ou fixation par vis. », »Certifié multi-normes (IEC, UL, CSA, CCC, EAC, Marine). », »Pour des taux de fonctionnement jusqu’à 3 600 cycles/heure et des environnements jusqu’à 60 °C, il offre une fiabilité et une durabilité élevées.
Caractéristiques
Principales
| Gamme de produit | TeSys Deca |
|---|---|
| Type de produit ou équipement | Contacteur |
| Nom de l'appareil | LC1D |
| Application du contacteur | Charge résistive |
| Catégorie d'emploi | AC-1 |
| Description des pôles | 4P |
| [Ue] tension assignée d'emploi | Circuit de puissance:<= 690 V CA 25...400 Hz |
| [Ie] courant assigné d'emploi | 32 A (at<60 °C) at<= 440 V CA AC-1 for circuit de puissance |
| [Uc] Tension de contrôle de commande | 48 V CA 50/60 Hz |
Complémentaires
| Code de compatibilité | LC1D |
|---|---|
| Composition des contacts pôle puissance | 2 NO + 2 NF |
| Fréquence | Avec |
| [Ith] courant thermique conventionnel | 10 A (at 60 °C) for circuit de signalisation32 A (at 60 °C) for circuit de puissance |
| Pouvoir nominal d'enclenchement Irms | 140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A CC for circuit de signalisation conforming to CEI 60947-5-1300 A at 440 V for circuit de puissance conforming to CEI 60947 |
| Pouvoir assigné de coupure | 300 A at 440 V for circuit de puissance conforming to CEI 60947 |
| [Icw] courant assigné de courte durée admissible | 145 A 40 °C - 10 s for circuit de puissance240 A 40 °C - 1 s for circuit de puissance40 A 40 °C - 10 min for circuit de puissance84 A 40 °C - 1 min for circuit de puissance100 A - 1 s for circuit de signalisation120 A - 500 ms for circuit de signalisation140 A - 100 ms for circuit de signalisation |
| Calibre du fusible à associer | 10 A gG for circuit de signalisation conforming to CEI 60947-5-150 A gG at<= 690 V coordination type 1 for circuit de puissance35 A gG at<= 690 V coordination type 2 for circuit de puissance |
| Impédance moyenne | 2,5 mOhm - Ith 32 A 50 Hz for circuit de puissance |
| Puissance dissipée par pôle | 2,5 W AC-1 |
| [Ui] tension assignée d'isolement | Circuit de puissance: 690 V se conformer à CEI 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947 |
| Niveau de fiabilité de sécurité | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique | 15 Mcycles |
| Durée de vie électrique | 1 Mcycles 32 A AC-1 à Ue<= 440 V |
| Type de circuit de commande | CA à 50/60 Hz |
| Technologie bobine | Sans module d'antiparasitage intégré |
| Plage de tension du circuit de commande | 0,3...0,6 Uc (-40…60 °C):perte de niveau CA 50/60 Hz0,8...1,1 Uc (-40…60 °C):opérationnel CA 50 Hz0,85…1,1 Uc (-40…60 °C):opérationnel CA 60 Hz |
| Puissance d'appel en VA | 70 VA 60 Hz cos phi 0,75 (at 20 °C)70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| Consommation moyenne au maintien en VA | 7,5 VA 60 Hz cos phi 0,3 (at 20 °C)7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Dissipation thermique | 2…3 W at 50/60 Hz |
| Temps de fonctionnement | 12...22 ms fermeture4...19 ms ouverture |
| Vitesse de commande maximale | 3600 cyc/h à 60 °C |
| Mode de raccordement | Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans emboutCircuit de puissance: borniers à vis-étrier 1 2,5…10 mm² - cable stiffness: flexible sans emboutCircuit de puissance: borniers à vis-étrier 2 2,5…10 mm² - cable stiffness: flexible sans emboutCircuit de puissance: borniers à vis-étrier 1 2,5…10 mm² - cable stiffness: flexible avec emboutCircuit de puissance: borniers à vis-étrier 2 2,5…10 mm² - cable stiffness: flexible avec emboutCircuit de puissance: borniers à vis-étrier 1 2,5…16 mm² - cable stiffness: rigide sans emboutCircuit de puissance: borniers à vis-étrier 2 2,5…16 mm² - cable stiffness: rigide sans embout |
| Couple de serrage | Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2Circuit de puissance :1,8 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance :1,8 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de puissance :1,8 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2 |
| Composition contact auxiliaire | 1 NO + 1 NF |
| Type de contacts auxiliaires | type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1 |
| Fréquence circuit signalisation | 25...400 Hz |
| Tension de commutation minimale | 17 V for circuit de signalisation |
| Courant commuté minimum | 5 mA for circuit de signalisation |
| Résistance d'isolement | >10 MOhm for circuit de signalisation |
| Temps de non-chevauchement | 1,5 ms sur désexcitation entre contact NF et NO1,5 ms sur excitation entre contact NF et NO |

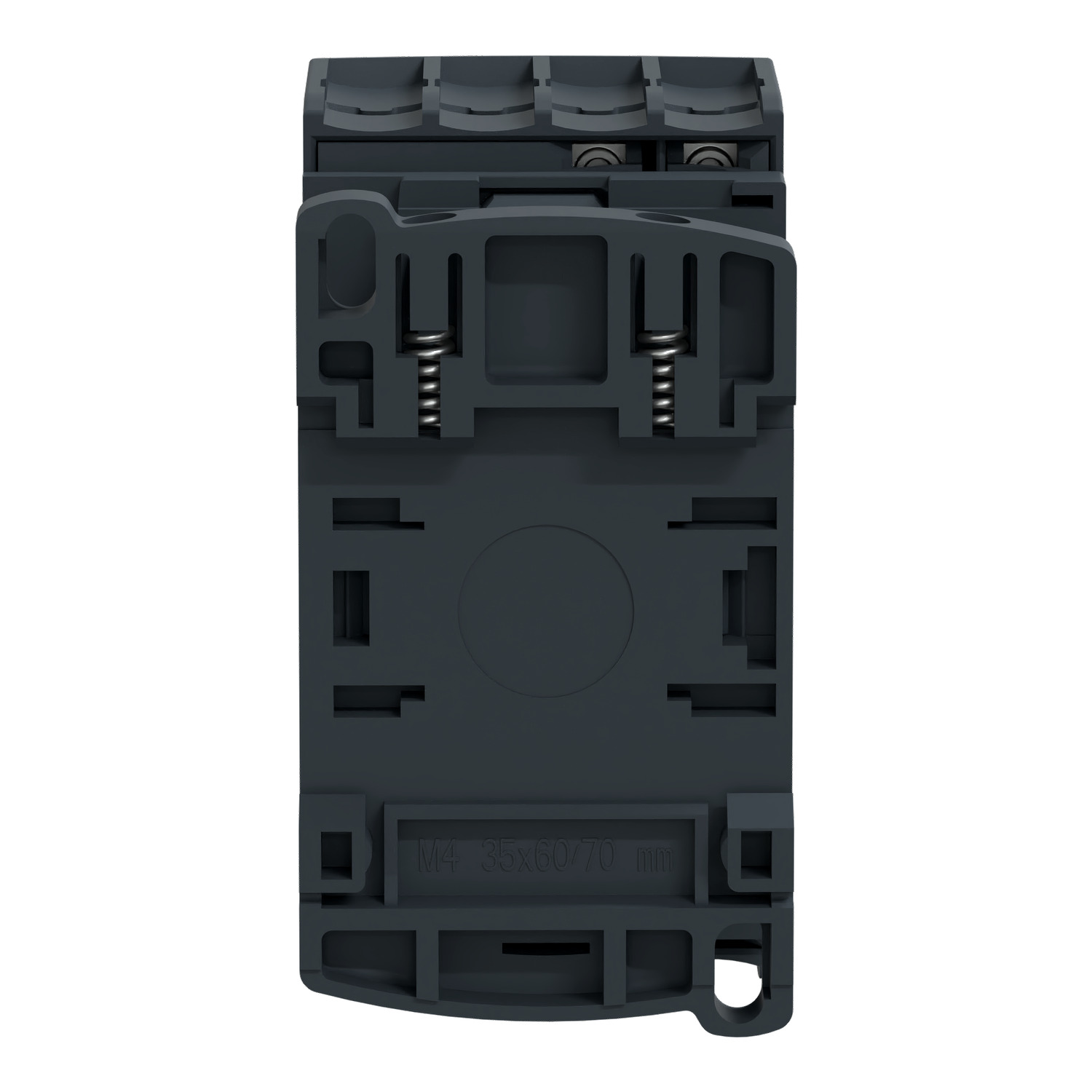

| Support de montage | PlatineRail |
Environnement
| Normes | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1CEI 60947-4-1CEI 60947-5-1UL 60947-4-1CEI 60335-1:Clause 30.2CEI 60335-2-40:Annexe JJUL 60335-2-40:Annexe JJCSA C22.2 No 60947-4-1 |
|---|---|
| Certifications du produit | ULCCCCSAMarineUKCAEACCB Scheme |
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 33 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
